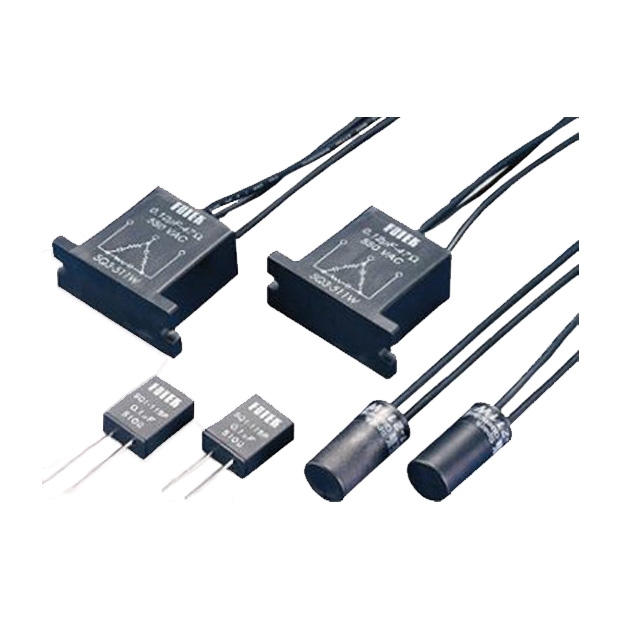

FOTEK - 火花消除器-出線式 - 力通

FOTEK - 火花消除器-出線式 - 力通

火花消除器-出線式提供Lead Wire Type與PCB Type兩種型式，涵蓋單相與三相設計，最大工作電壓達550VAC，具備0.1μF至0.47μF電容質及100Ω至510Ω電阻質，支援2W瓦數，耐突波電壓750Vp-p至1500Vp-p，絕緣強度達100MΩ/500VDC，設計穩定可靠。
－ ＋
加入詢價車
/
詳細介紹

產品特點



消除器-出線式
目錄下載(繁體)



  火花消除器-出線式




  1. 型式與型號：包含Lead Wire Type和PCB Type兩種，型號為SQ1-511W、SQ3-351W、SQ3-511W及SQ1-115P。

  2. 相別與工作電壓：提供單相與三相設計，最大工作電壓範圍為250VAC至550VAC。

  3. 電容質與電阻質：電容質涵蓋0.1μF至0.47μF，電阻質為100Ω至510Ω，支援2W瓦數。

  4. 耐突波能力：最大持續電壓750Vp-p至1500Vp-p，適應瞬時高電壓需求。

  5. 絕緣與電介強度：絕緣強度達100MΩ/500VDC，電介強度為2.5KVAC/1分鐘。

  6. 工作環境與外殼材質：適用溫度範圍為-25°C至+70°C或-35°C至+95°C，外殼材質採用高強度PBT。

  7. 其他特點：

    - Lead Wire Type金屬線長10cm。
    - 重量範圍約4.5g至35g。





產品規格

Type
型式		 Lead Wire Type PCB Type
Model
型號		 SQ1-511W SQ3-351W SQ3-511W SQ1-115P
Phase
相別		 Single Phase Three Phase Single Phase
Operating Voltage max.
最大工作電壓		 550VAC 300VAC 550VAC 250VAC
Value of Condenser
電容質		 0.1μF 0.47μF 0.1μF 0.1μF
Value of Resister
電阻質		 100Ω 100Ω 100Ω 510Ω
Wattage of Resister
電阻瓦數		 2W
Frequence of Voltage
電壓頻率		 50/60 Hz
Max. Durated Voltage
最大持續電壓		 750Vp-p/1ms 900Vp-p/1ms 1500Vp-p/1ms 500Vp-p/1ms
Isolation Strength
絕緣強度		 100MΩ/500VDC
Dielectric Strength
電介強度		 2.5KVAC/1min.
Operating Temp/Hum.
工作溫度		 -25°C ~ +70°C ; -35°C ~ +95°C
Material of Housing
外殼材質		 Intensive PBT
Length of wire
金屬線長		 10cm Without
Weight
重量		 Appr.13g Appr.35g Appr.35g Appr4.5g

訂購指南


Ex.SQ 3 -  5  5  1  W
     ①  ②  ③ ④⑤ ⑥

①Product                           ④Value of Condenser
②Phase                              ⑤Value of Resister
③Operating Voltage        ⑥Mounting Method



產品尺寸


產品外型尺寸



產品應用


產品應用
