產品特點

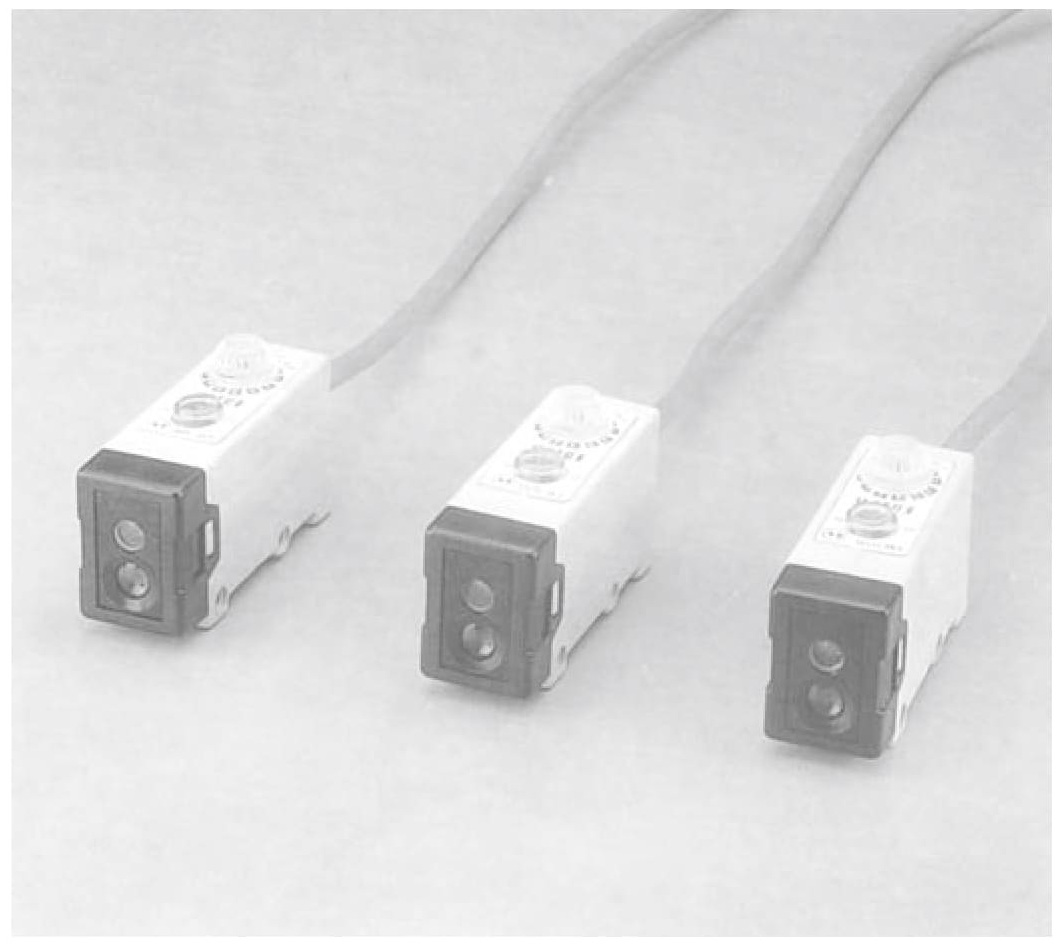

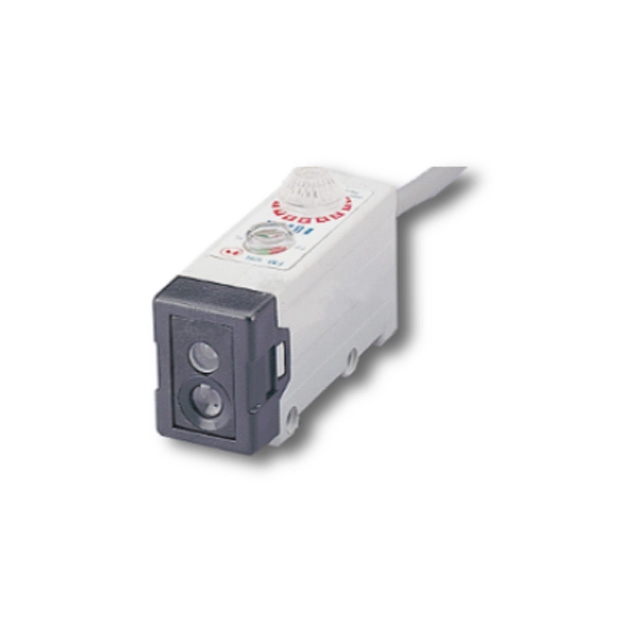

教導式標誌檢出器
-
型號與應用分類：
- 分為高速型（如FM-01R、FM-01PR）及標準型（如FM-03R、FM-10R），設定距離最長可達100mm，適合不同需求場景。 -
運行特性：
- 電壓：支持11~30 VDC運行，電壓波動小於峰值的20%。
- 功耗：最大耗電30mA，高效低能耗。
- 響應時間：高速型最快為0.25ms，標準型為2ms，反應靈敏。 -
光源與調節：
- 靈敏度調節：配備270° Trimmer，簡單精確地控制。
- 光源：使用綠色或紅色LED。 -
輸出特性：
- 輸出模式：NPN與PNP雙向輸出，靈活應用。
- 狀態切換：NO/NC可變，最大輸出電流150mA，洩漏電流0.8mA以下。 -
操作環境與防護：
- 耐環境性：操作溫度範圍-20°C至+60°C，濕度35%~85% RH。
- 防護等級：IP-65等級，具短路及極性反接保護。
- 材質與結構：外殼採用堅固耐用的PBT材質。
產品規格
| Type | High Speed Type | Standard Type | ||
|---|---|---|---|---|
| Model | FM-01R FM-01G |
FM-01PR FM-01PG |
FM-03R FM-03G |
FM-10R |
| Setting Distance | 15.0mm | 12.0mm | 32.0mm | 100.0mm |
| Light Spot | 1.0φ | 2.0φ | ||
| Response Time | 0.25ms | 2ms | ||
| Sensitivity Adjuster | 270° Trimmer | |||
| Operating Voltage | 11~30 VDC; Ripple < 20% of Peak to Peak | |||
| Current Consumption | 45mA max. | 30mA max. | ||
| Light Source | G: Green Led; R: Red Led | |||
| Hysteresis | 5% of Sensing Distance | |||
| Illumination | Lamplight < 5,000 Lux; Sunlight < 10,000 Lux. | |||
| Output Method | NPN & PNP Two Way Output | |||
| Output Status | NO/NC Changeable | |||
| Output Current | 150mA max. | |||
| Leakage Current | 0.8mA max. | |||
| Residual Voltage | 0.8V max. | |||
| Protection Circuit | Short Circuit & Polarity Reversed Protection | |||
| Connection Method | 4 Cores / 5.0φ X 2m | |||
| Housing Material | PBT | |||
| Operating Temp./Hum. | -20°C~+60°C; 35%~85%RH | |||
| Protection Class | IP-65 | |||
| Weight | Appr. 105g | |||

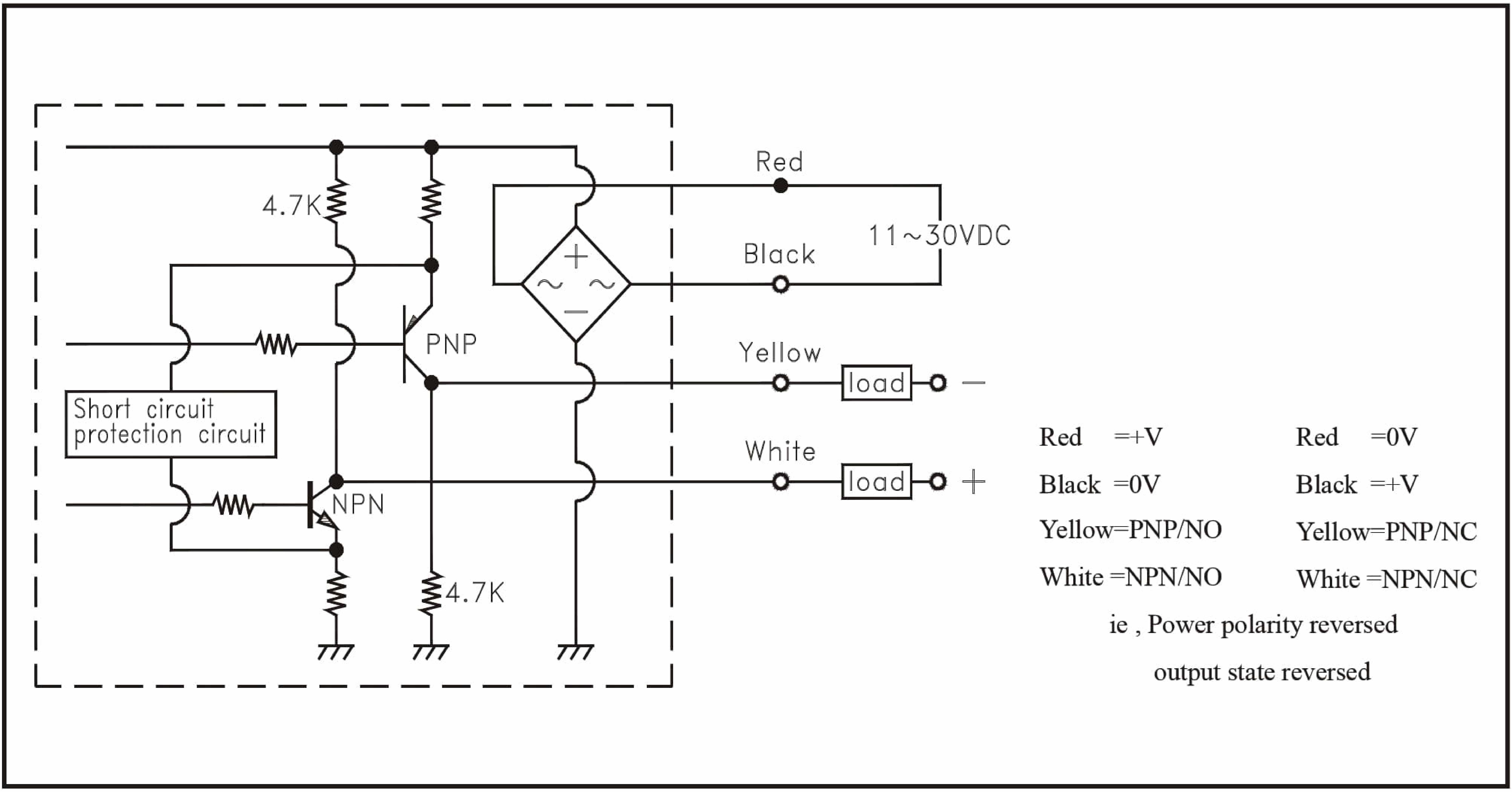

產品回路與接線圖

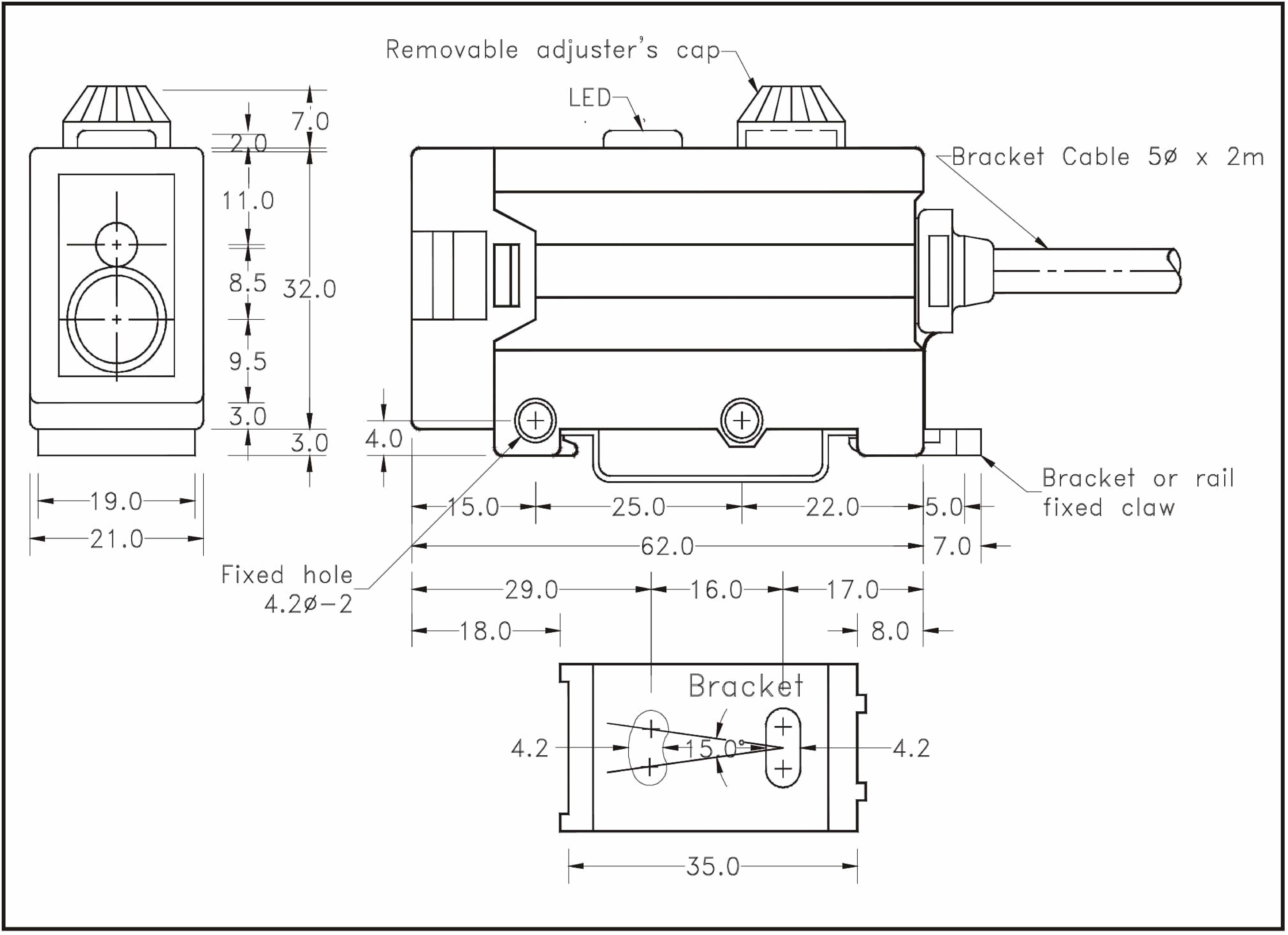

產品尺寸
