FOTEK - TPS系列 單相兩線式功率調整器(S.C.R) - 力通

FOTEK - TPS系列 單相兩線式功率調整器(S.C.R) - 力通

TPS系列單相兩線式功率調整器(S.C.R)包含TPS1-160與TPS1-200兩款型號，額定電流分別為160A與200A，保險絲配置同額定電流，耐突波電流達2250A及5400A，最低耐壓為1600VAC。內建80×80 / 12VDC冷卻風扇，支援負載電壓180~440VAC（50/60Hz）及輔助電源220VAC ±20%（50/60Hz），提供穩定、高效的電力調整功能。
－ ＋
加入詢價車

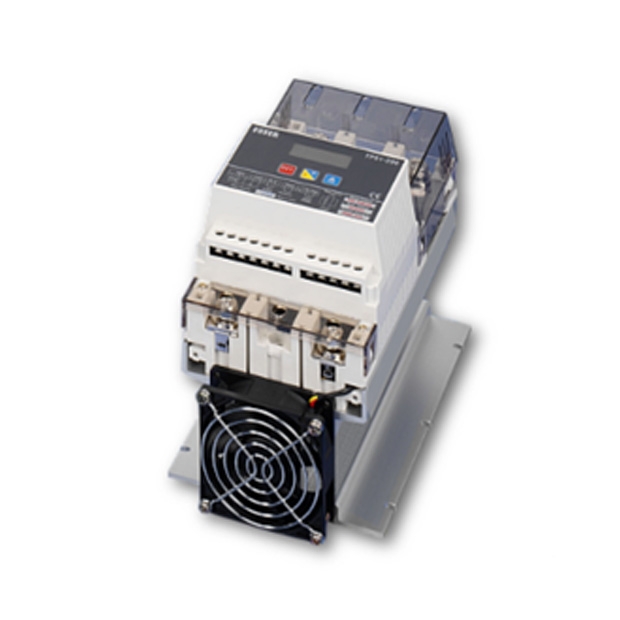

TPS系列 單相兩線式功率調整器(S.C.R).jpg
/
詳細介紹

產品特點



tps單相兩線式
目錄下載(繁體)



  TPS系列 單相兩線式功率調整器(S.C.R)




  1. 型號與額定電流：提供TPS1-160（160A max.）及TPS1-200（200A max.）兩種型號。

  2. 保險絲：TPS1-160使用160A保險絲，TPS1-200使用200A保險絲。

  3. 耐突波電流：TPS1-160達2250A，TPS1-200達5400A，具備優異的電流耐受性能。

  4. 最低耐壓：兩款型號均達1600VAC。

  5. 冷卻設計：內建80×80/12VDC冷卻風扇，確保散熱效果。

  6. 電源支援：

    - 負載電壓：範圍為180~440VAC，支持50/60Hz頻率。
    - 輔助電源：220VAC ±20%，同樣支持50/60Hz。



產品規格




Model 型號 TPS1-160 TPS1-200
Rated current 額定電流 160A max. 200A max.
Protection fuse 保險絲 160A 200A
Surge current 耐突波電流 2250A 5400A
Min. block voltage 最低耐壓 1600VAC
Cooling fan 冷卻風扇 80×80 / 12VDC
Main power supply 負載電壓 180~440VAC 50/60Hz
AUX. power supply 輔助電源 220VAC ±20% 50/60Hz

共同規格

Leakage current 洩漏電流 25mA max.
Surge resistance 耐突波 Over 4KV
Noise resistance 耐干擾 ± 2KV/ 1μs
Input method 輸入方式 4~20mA/0~20mA/1~5V/2~10V/0~5V/0~10V or VR-
10KΩ selectable
Control method 控制方式 Zero cross control or phase angle control
selectable;
Excluding EPS2-□□□& TPS2-□□□
Output control 輸出控制 Auto output or manual output selectable
Output range 輸出範圍 0~100%
Input resolution 輸入解析度 0.39%
Output low limit 輸出下限 0~100% (L.000~L.100) settable
Output high limit 輸出上限 0~199% (H.000~H.199) settable
Soft start 緩衝起動 0~199 sec(t.00~t.199) settable
Dielectric Strength 電介強度 Over 2.5KV
Insulation strength 絕緣強度 Over 100MΩ/500VDC
Operating temp 使用環境 -20° ~ +80°C, 35 ~ 85% RH
Housing material 外殼材質 Intensive PC+ ABS(UL-94V0)



產品尺寸


產品外型尺寸
產品外型尺寸



產品接線圖


產品接線圖



產品設定


功能設定

功能設定

參數設定

參數設定

手動輸出設定


Manual output status
手動輸出狀態		 Description
說明
手動輸出狀態 1.On the 「manual」 output status, Press △ or ▽ key to change the manual output vomlune
2.Press SET to finish setting
1.在手動輸出狀態中，按△或▽鍵可改變手動輸出量。2.按SET 鍵完成手動輸出量設定。

輸出量限制設定

輸出量限制設定

Note:

  1. > 「Un」: Output volume/輸出量
  2. > Setting range: Low limit=0~100%, High limit=0~199%/設定範圍：下限設定=0~100%，上限設定=0~199%
  3. > Low + high limit setting is suited to control the radial heating heater such as IR lamp.
    輸出量下限+上限設定適用於高輻射熱加熱器如紅外線加熱器。



其他相關資料


控制方向說明

Control method Phase angle control 相位控制 Zero cross control 零點控制
Output volume
輸出量		 10% Phase angle control 相位控制10%　 　
25% Phase angle control 相位控制 25%　 　
50% Phase angle control 相位控制 50%　 　
75% Phase angle control 相位控制 75%　 　
Feature 特性 1. Suited to control the inductive load or The variable
resistance load
(IR, Pure metal heater, Silicone carbonate heater or
Transformer)
2. The power factor cosθ <1
3. Higher harmonic noise
1. 適於控制電感性或變阻性負載
(紅外線加熱器，變壓器負載，純金屬或碳矽發熱體)
2. 功率因數小於1
3. 較高諧波干擾		 1. Suited to control the constant resistance load
or The capacity load. (Alloy heater or Capacitor)
2. The power factor cosθ=1
3. Lower harmonic noise
1. 適於控制定阻性負載或電容性負載
(合金類發熱體或電容器負載)
2. 功率因數等於1
3. 較低諧波干擾

緩衝起勁

緩衝起勁

脈衝起勁

脈衝起勁



多種輸入方式選擇


* 【Int.0】:4~20mA    * 【Int.1】:0~20 Ma    *【Int.2】:1~5V    * 【Int.3】:2~10V
* 【Int.4】:0~5V          * 【Int.5】:0~10V        * 【Int.6】: VR/10ΚΩ (103KB)


外部限制輸出量


Please use a Variable resistance (10kΩ/103KB) to adjust the maximum output volume.
請用可變電阻(10kΩ/103KB) 可調整最大輸出量。


故障排除

Alarm 警報 Description/說明 Checking/檢查
【nPEr】 Fuse break or phase loss
保險絲燒毀或欠相或無負載電源		 Please check load or power supply
請檢查負載是否短路或保險絲是否燒毀
【FnEr】 Cooling fan malfunction
冷卻風扇異常		 Please check the cooling fan
請檢查冷卻風扇是否異常
【Oh Er】 Over heat (120°C)
散熱器過熱超過120℃		 Please improve cooling condition
請改善散熱條件



安全注意事項



Warning

Potentially hazardous situation, if mishandling, may result in death or serious injury.
潛在危險，如果操作失當可能導致死亡或嚴重傷害。

  1. )Please confirm the input type and connection method with this controller, if not, it may esult in malfunction.
    請確認「輸入方式」與本控制器「輸入選擇」是否相符?接線是否正確?否則可能導致本控制器失控。
  2. )Please do not touch any terminal of this controller while power supply is supplied, if do, it may result in electronic shock.
    送電中，請勿碰觸本控制器任何接線端子以避免觸電。
  3. )「Power supply system」must to be shutdown before renew the fuse, if not, it may result in electronic shock.
    更換保險絲前，請務必關閉電源系統以避免觸電。
  4. )Please rated the load current within the specified value, if not, it may result to burn up this controller or fuse.
    負載電流請勿超過額定電流，以避免保險絲或本控制器燒毀。
  5. )Please tighten the screw terminal over 100kg-cm, if not, it may result to burn up this controller or fuse.
    請務必鎖緊端子螺絲，扭力須超過100kg-cm，否則可能導致本控制器或保險絲燒毀。
  6. )If this controller is burned up, it may be in short circuit condition or malfunction, please settle an independent alarm system to ensure safety protection, if not, it may result in a serious accident.
    本控制器燒毀後可能是短路或失控狀態，請加裝獨立警報系統以確保安全，否則可能造成嚴重意外事故。
