FOTEK - TS感溫線/棒 - 力通

FOTEK - TS感溫線/棒 - 力通

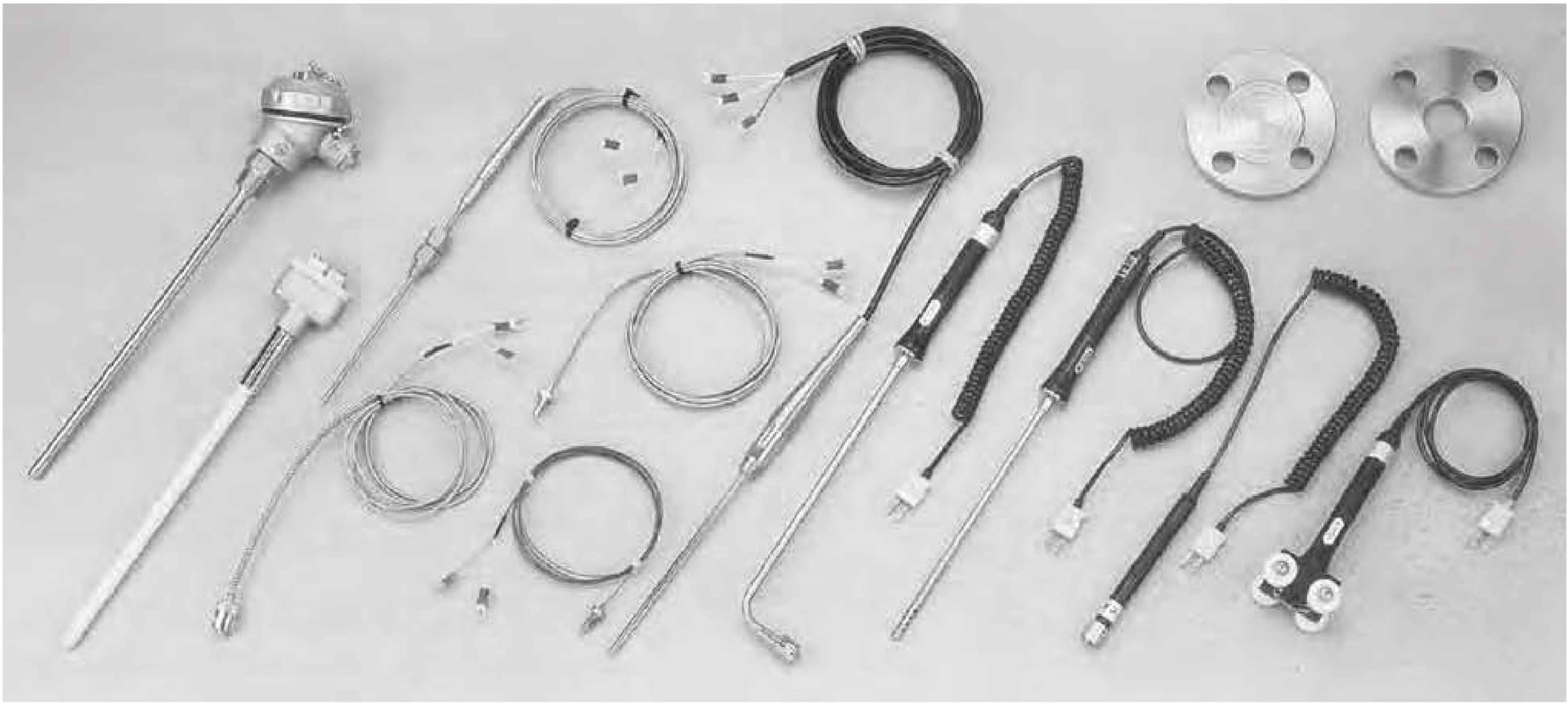

TS感溫線/棒提供多種外型選擇，包括螺絲型、管方型、插入型、壓扣型、快速接頭型、圓頭型、扁頭型及表面型等，適應不同應用需求。保護管尺寸範圍廣，外徑1.6Φ至22.0Φ，長度可依訂單生產。此外，支持特種形狀的訂製服務，以滿足各類客製化要求。
－ ＋
加入詢價車

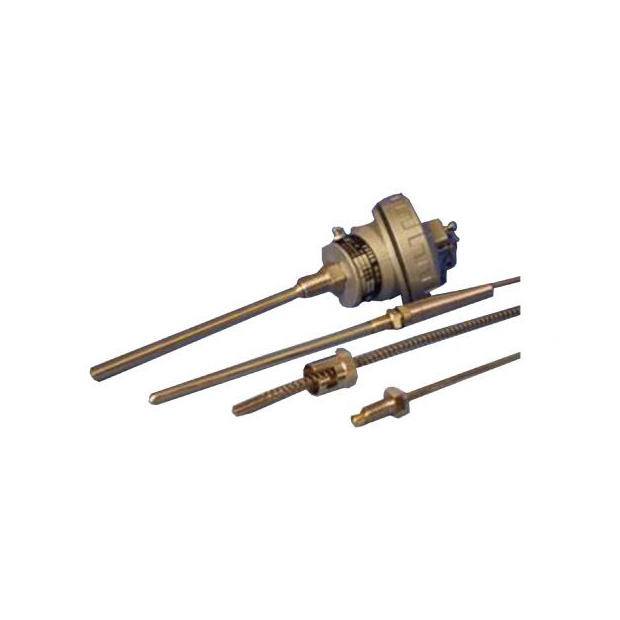

TS感溫線/棒.jpg
/
詳細介紹

產品特點



  TS感溫線/棒

  1. 多種外型選擇： 提供螺絲型、管方型、插入型、壓扣型、快速接頭型、圓頭型、扁頭型及表面型等，滿足多樣化應用需求。

  2. 客製化設計： 除標準形狀外，支持特殊形狀的訂製服務，靈活應對不同使用環境和要求。

  3. 保護管規格： 外徑範圍廣，從1.6Φ至22.0Φ，且長度可完全依照需求訂製，適應各種特定場合。


     TS感溫線/棒

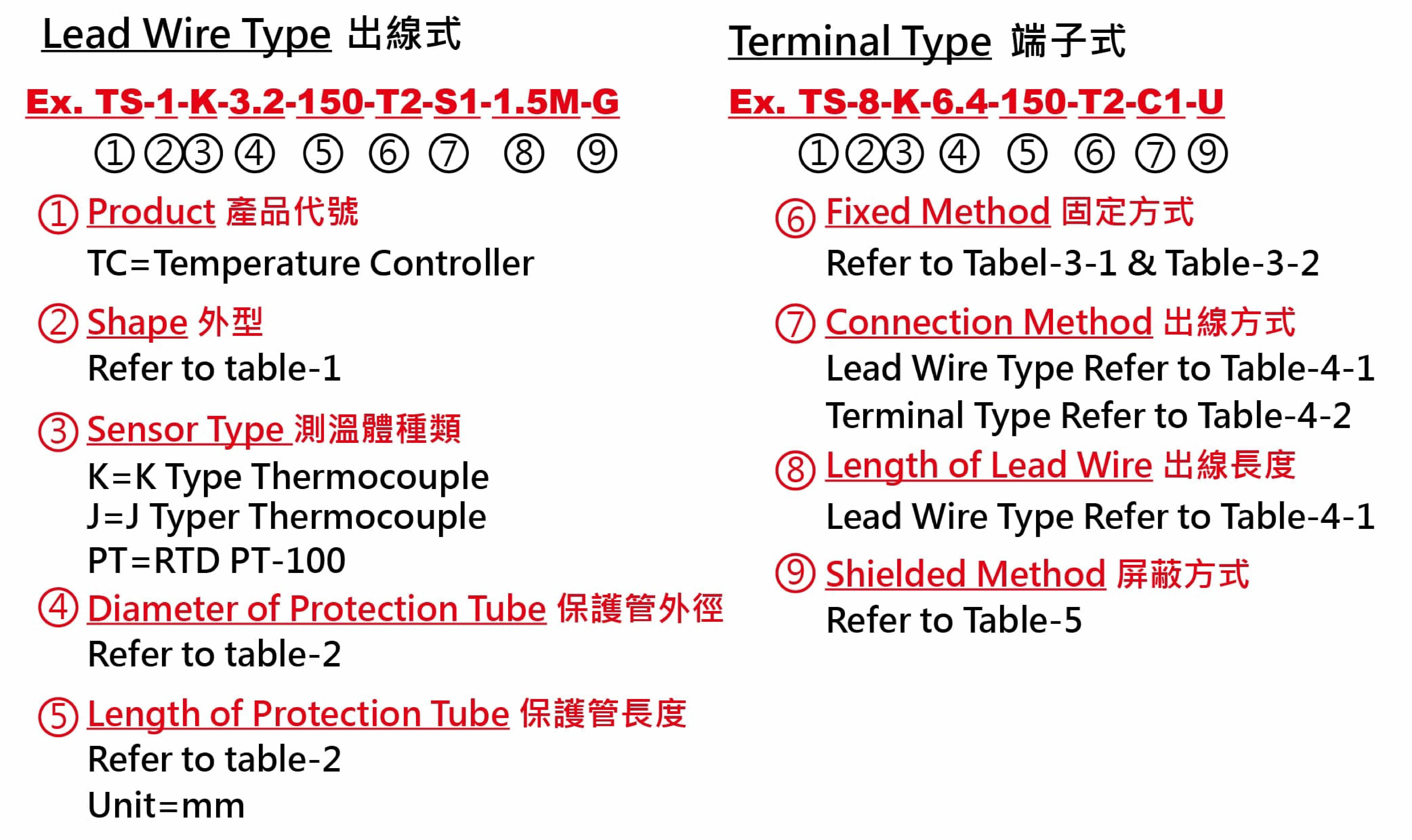

產品型號索引

產品型號索引



產品尺寸

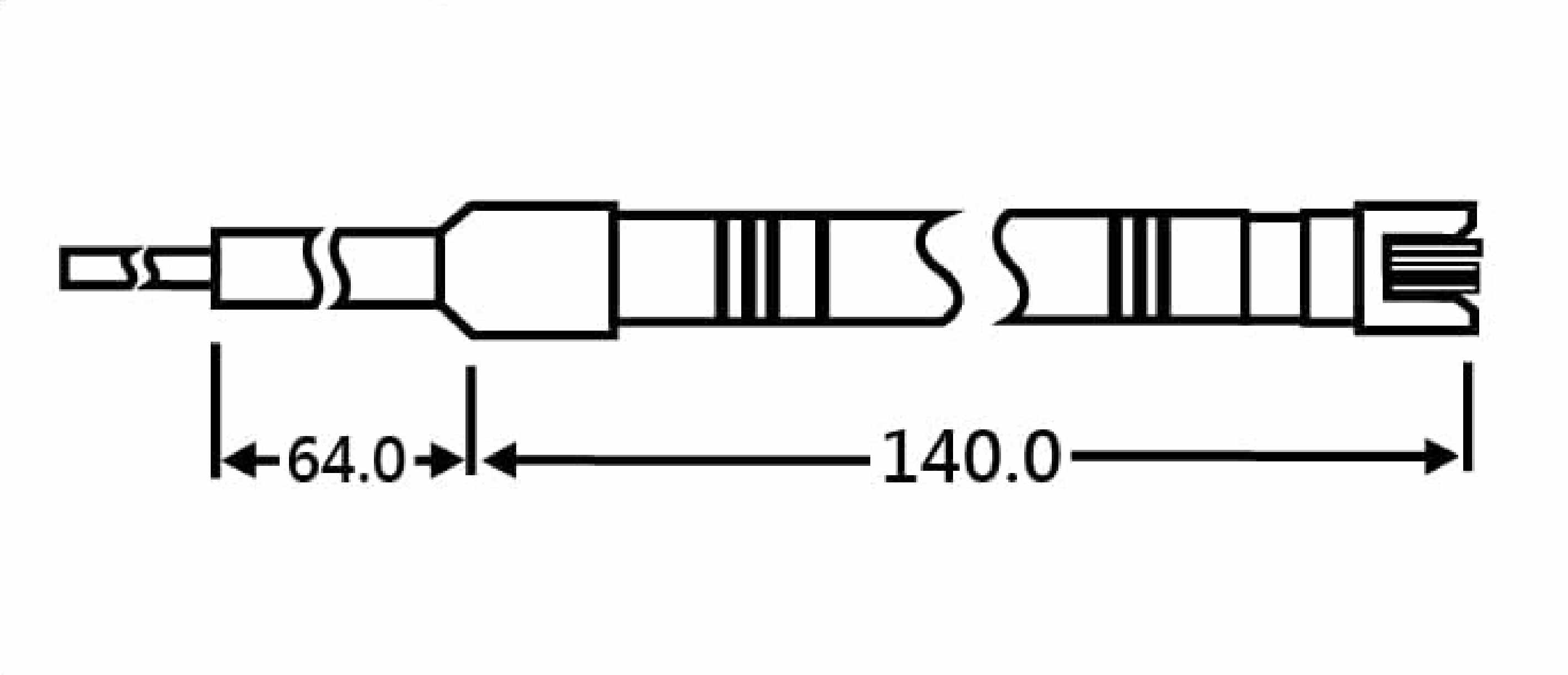

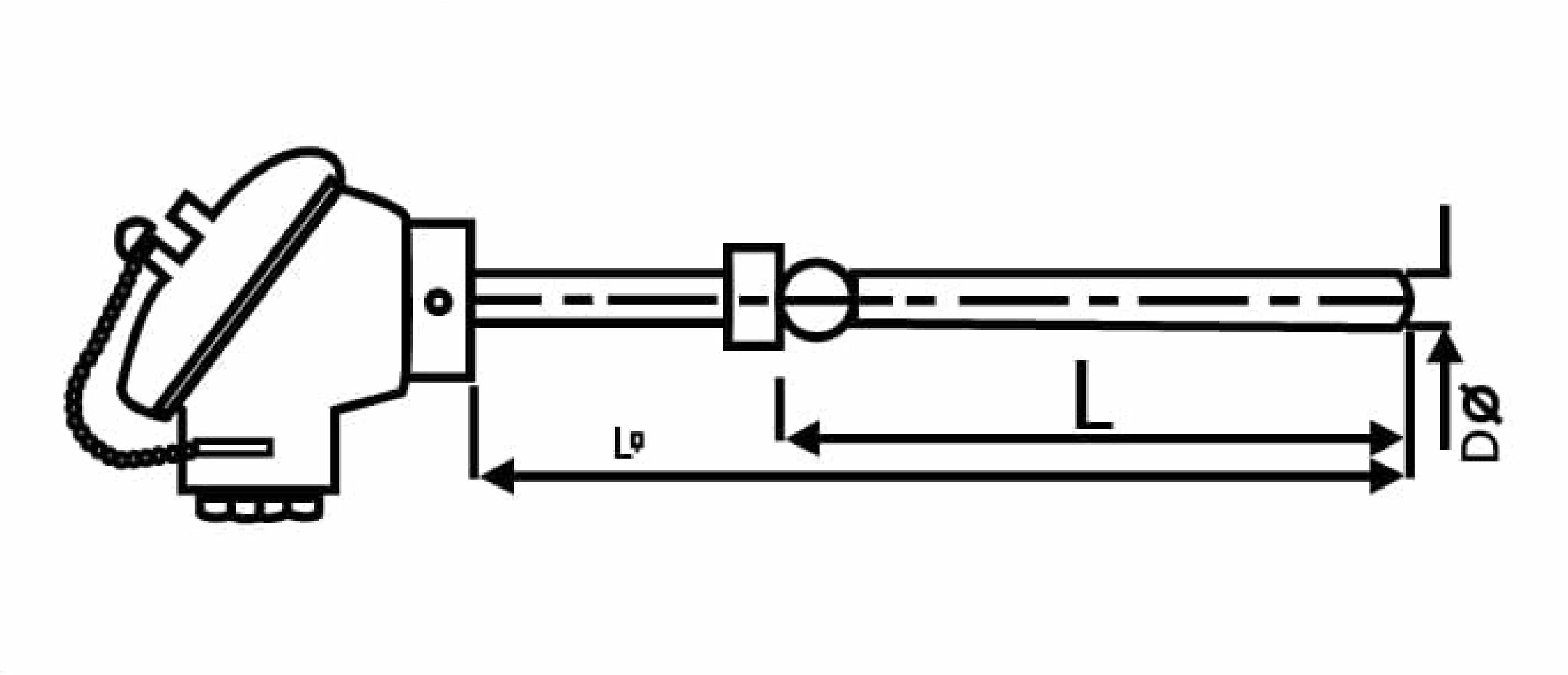

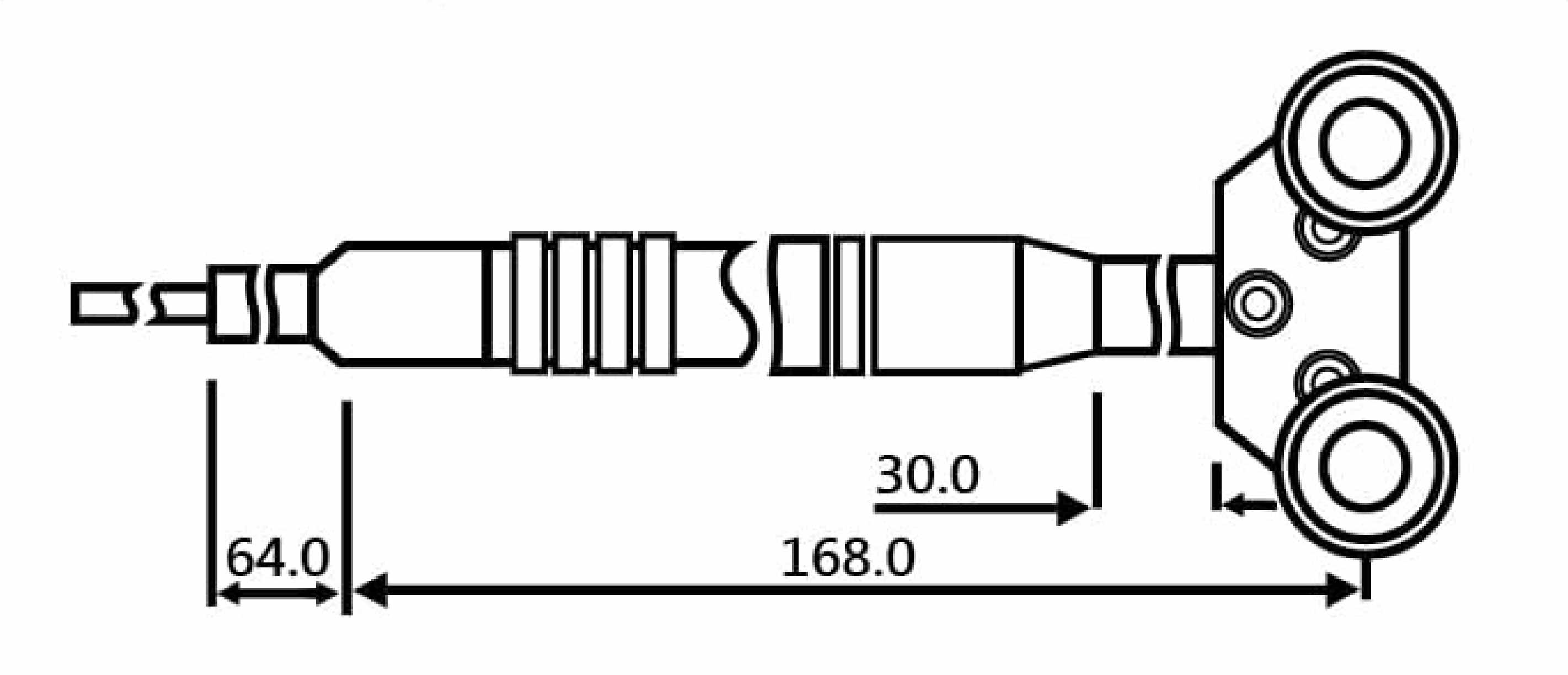

外型

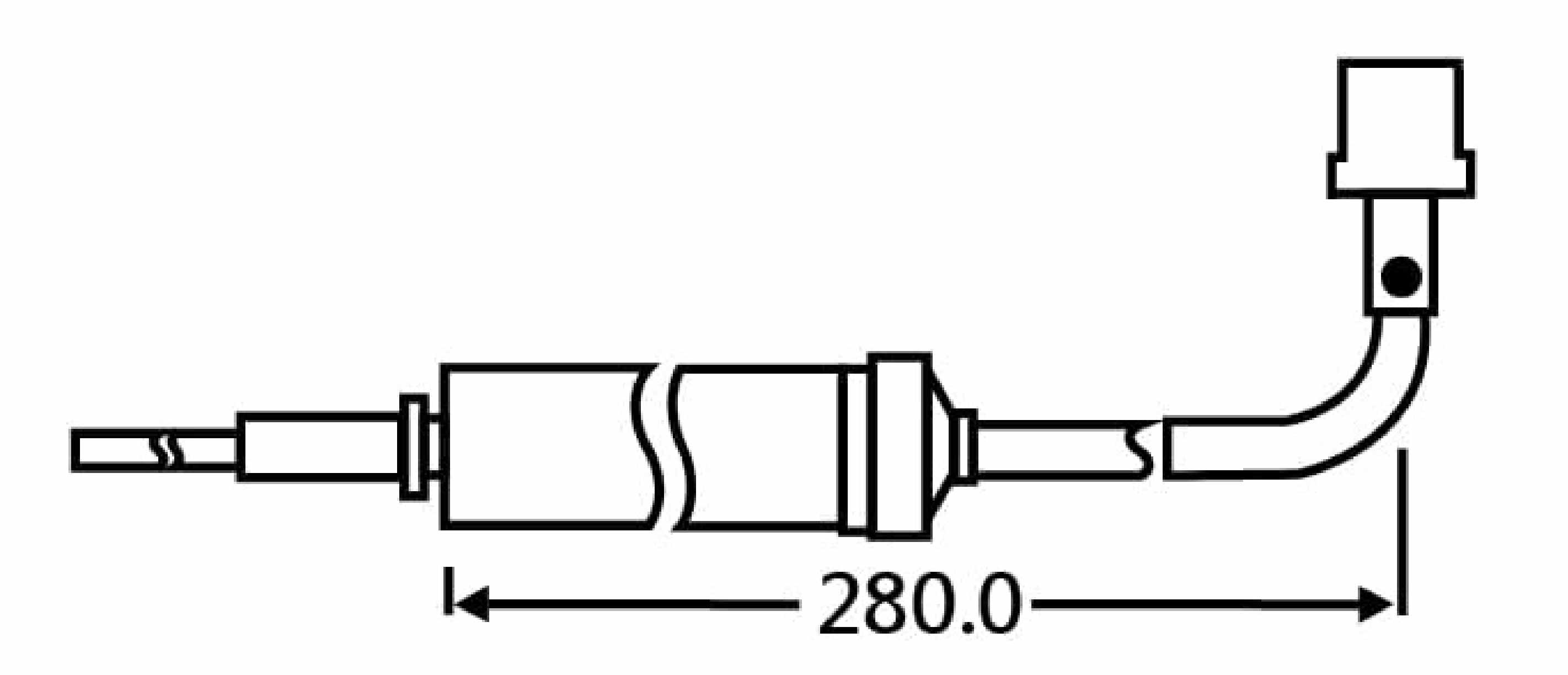

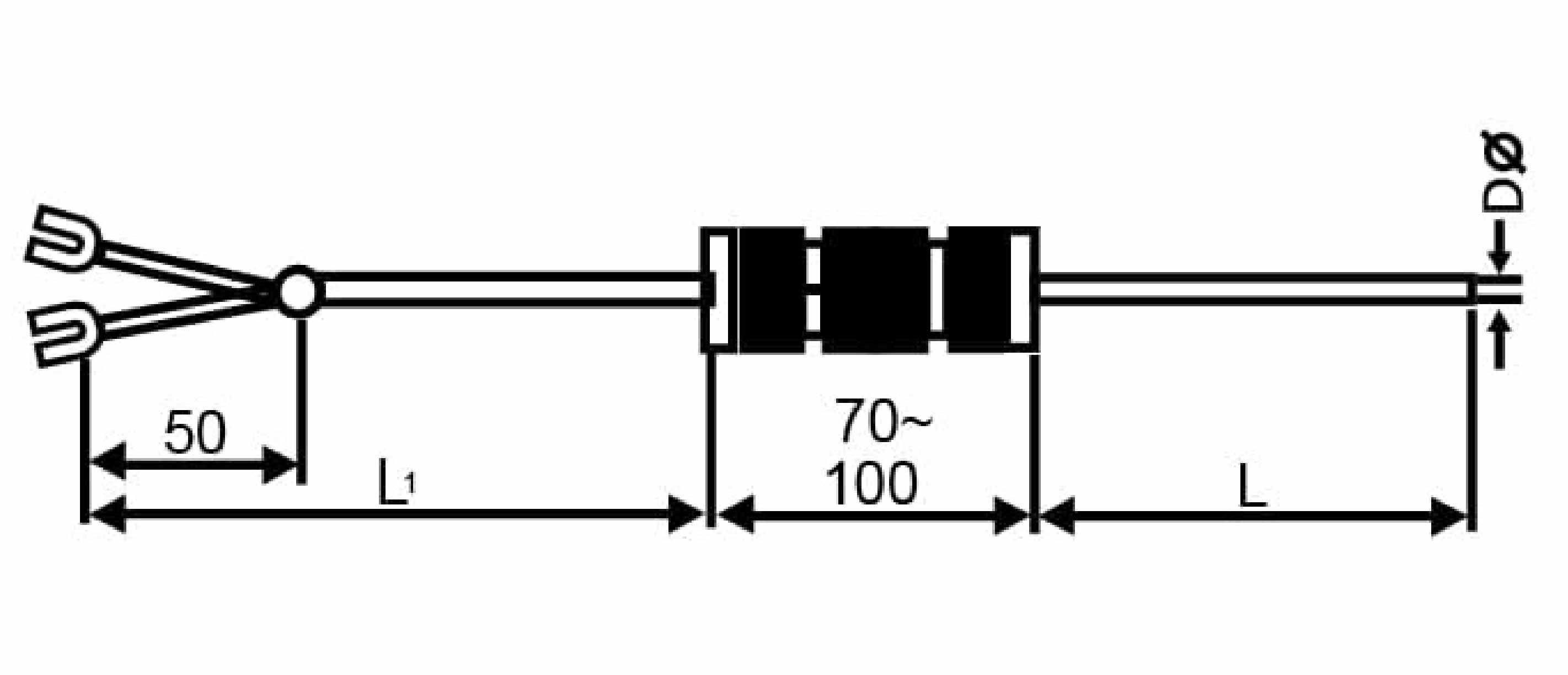

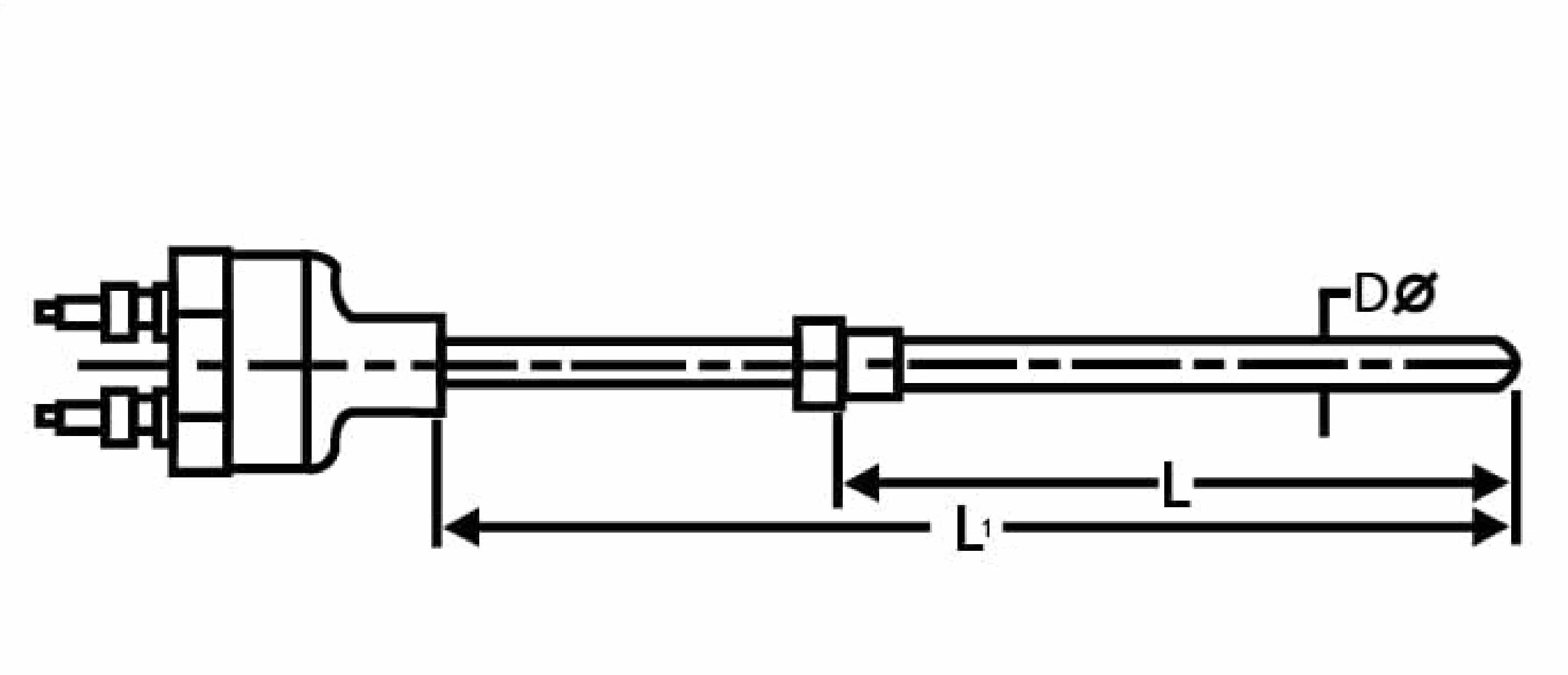

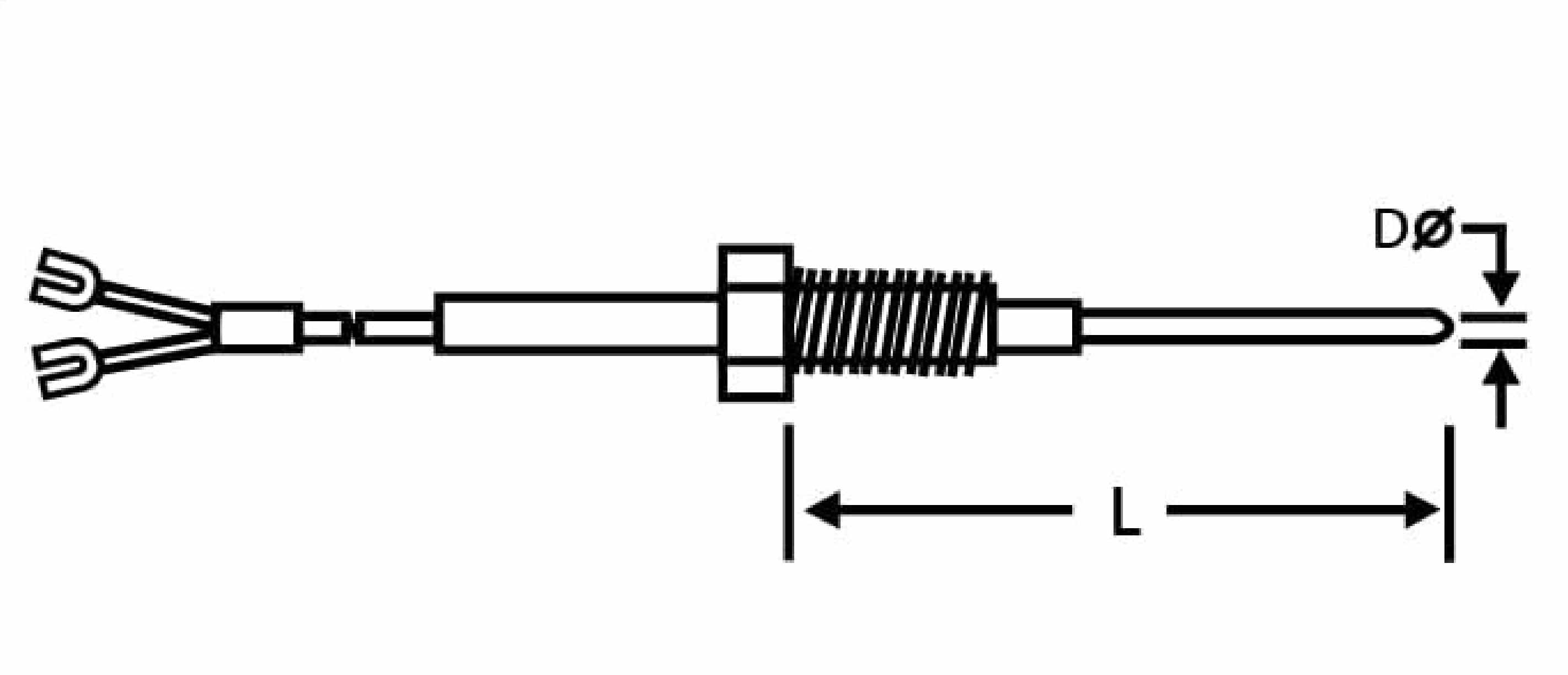

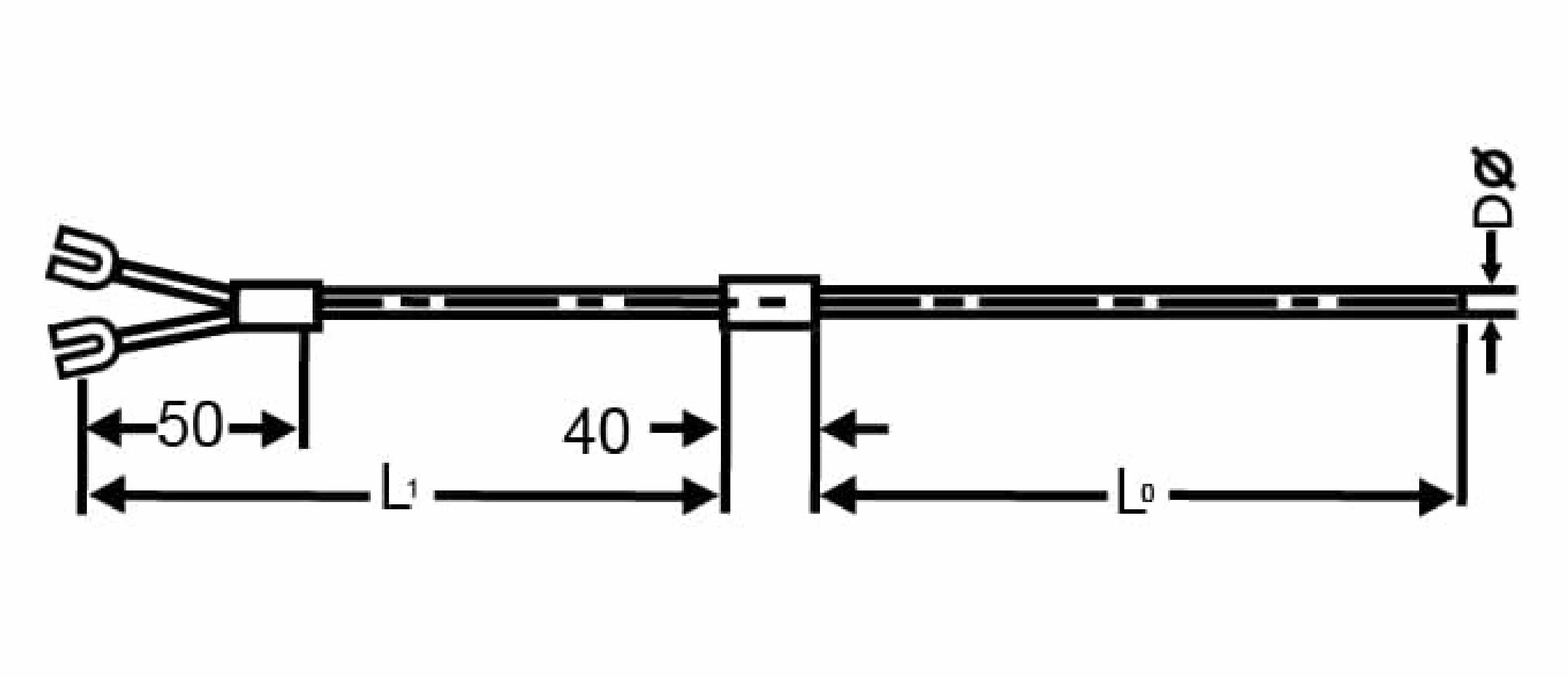

TS-1 Screw type 螺絲型 TS-2 Screw type 管方型 TS-3 Inserting type 插入型
Screw type 螺絲型 Screw type 管方型 Inserting type 插入型

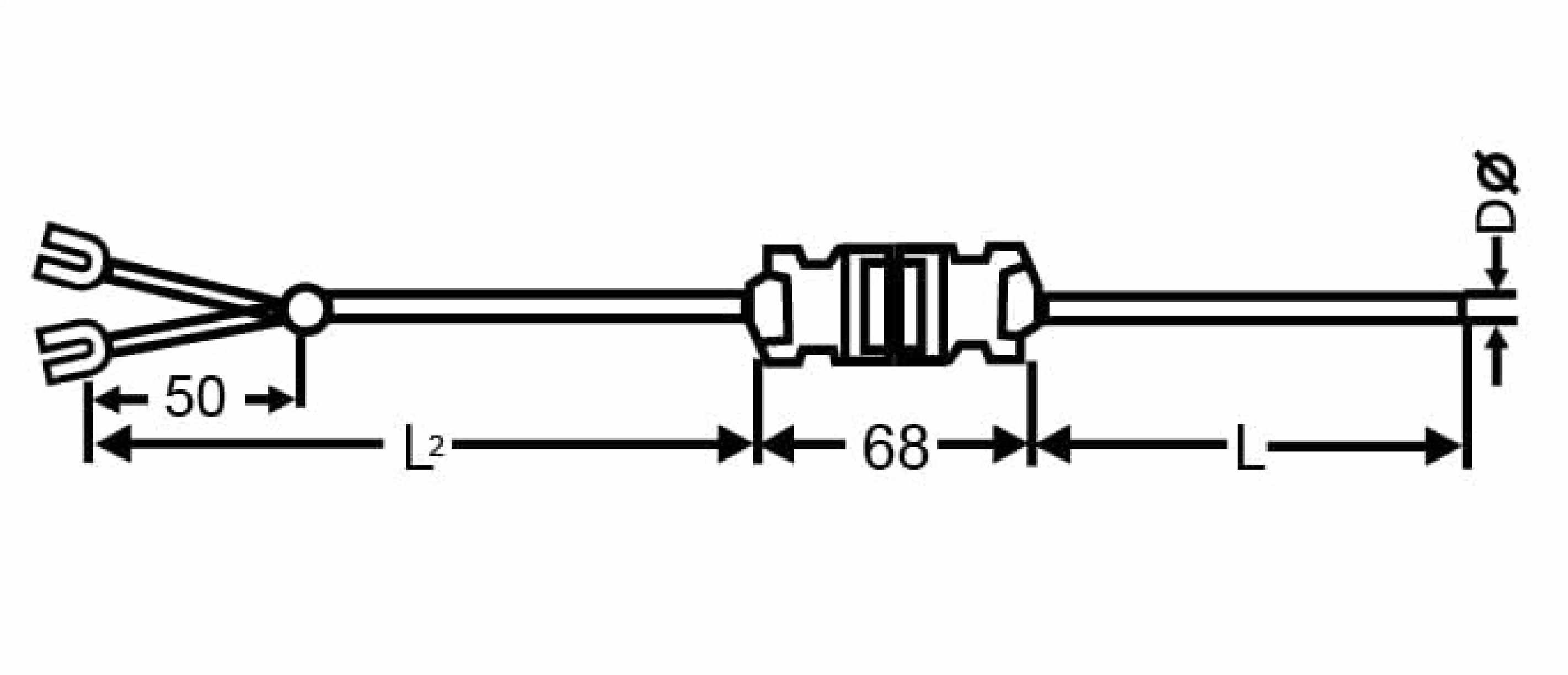

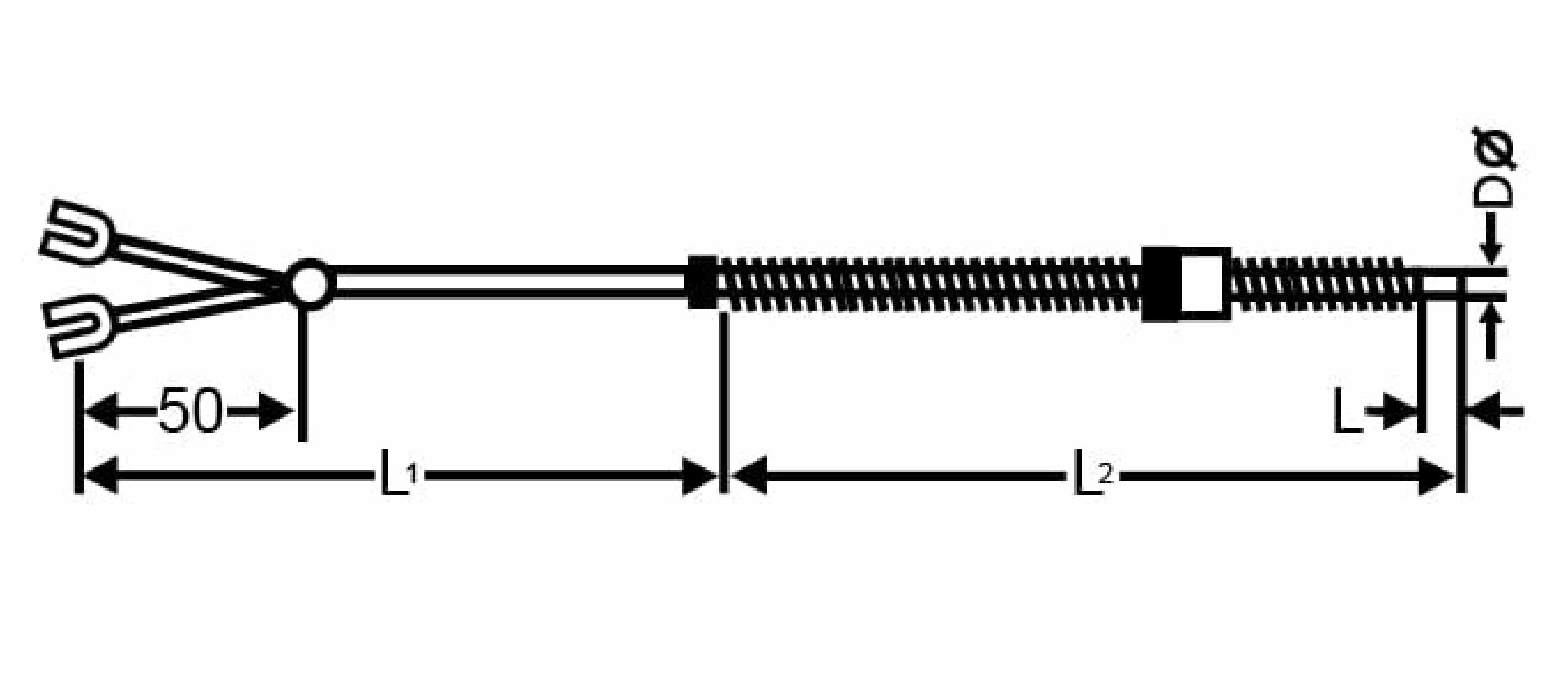

TS-4 Push lock type 壓扣型 TS-5 Fast connector type 快速接頭型 TS-6 Fast connector type 快速接頭型
Fast connector type 快速接頭型 Fast connector type 快速接頭型

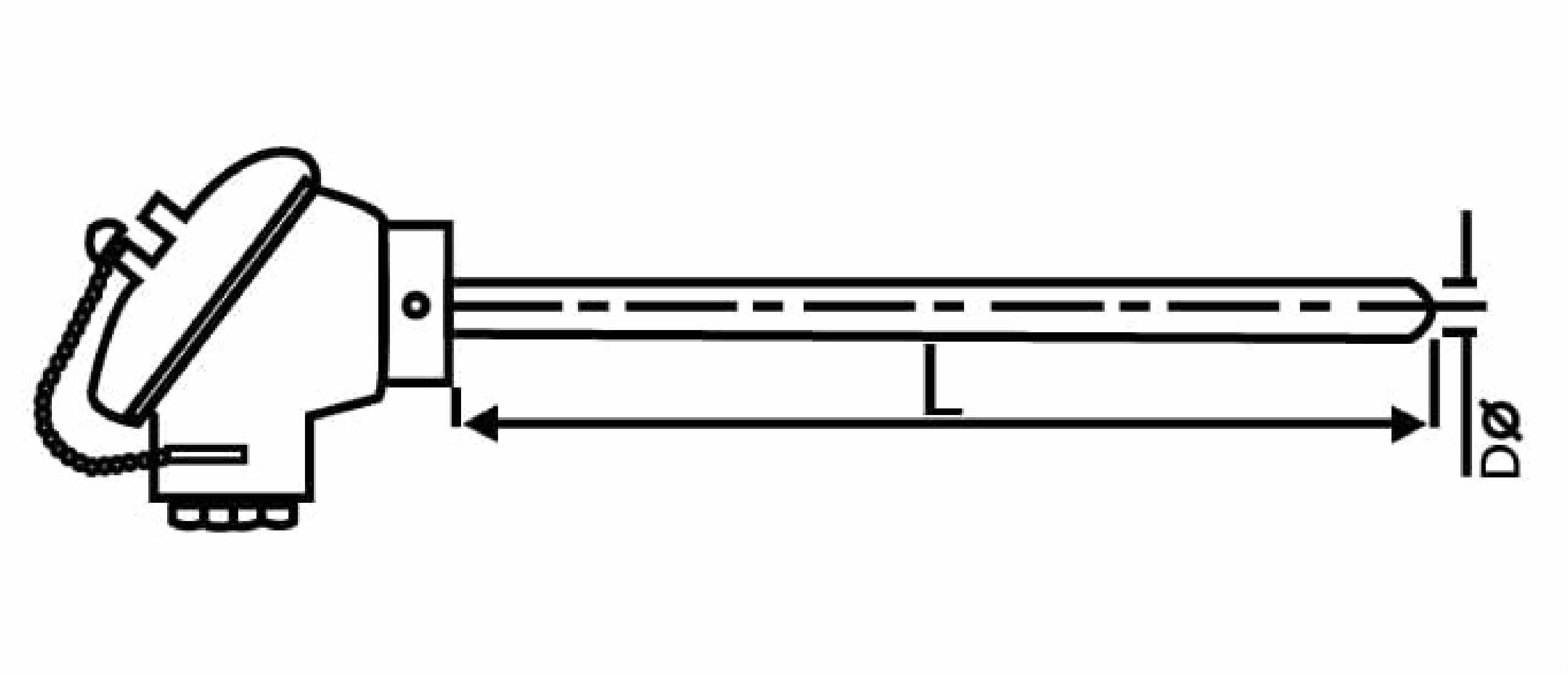

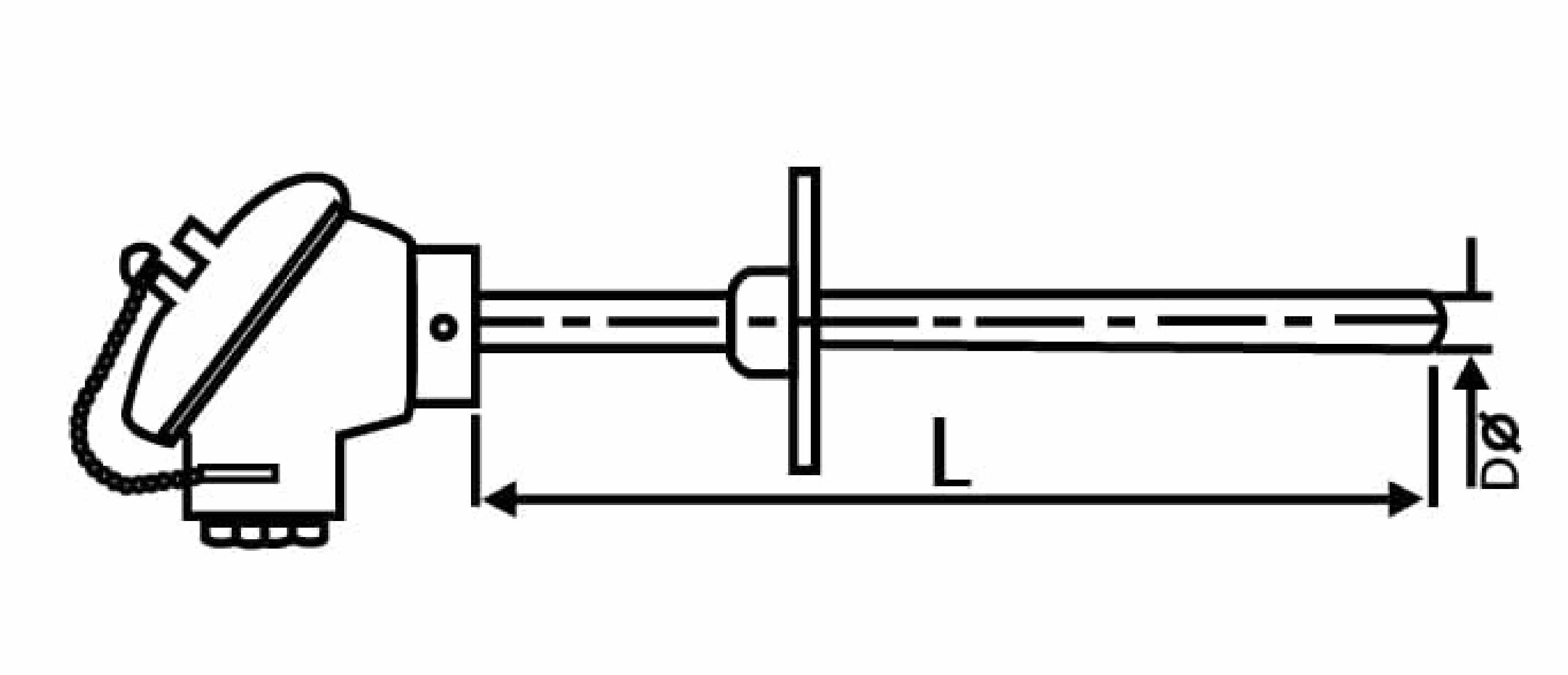

TS-7 Closed Terminal type 圓頭型 TS-8 Closed Terminal type 圓頭型 TS-9 Colsed Terminal type 圓頭型
Closed Terminal type 圓頭型 Closed Terminal type 圓頭型 Closed Terminal type 圓頭型

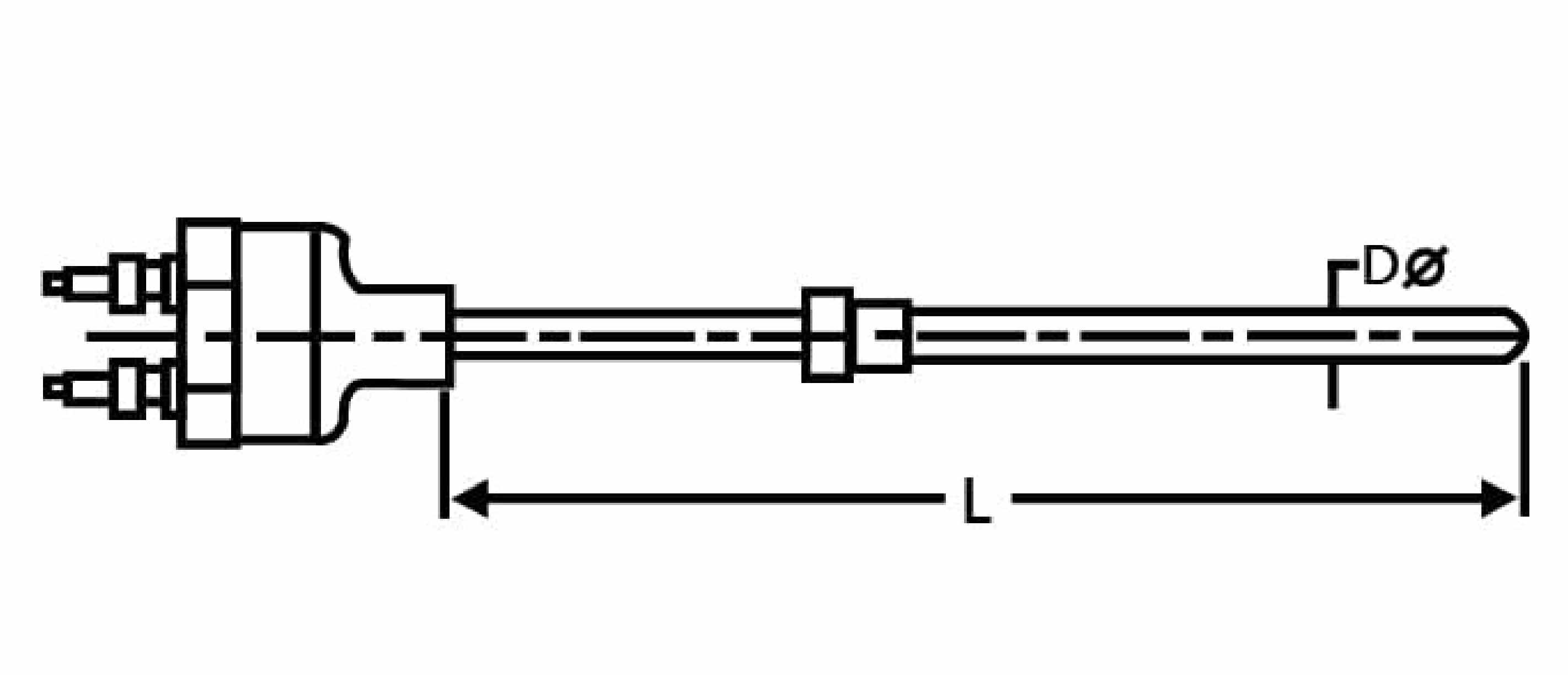

TS-10 Exposed terminal type 扁頭型 TS-11 Exposed terminal type 扁頭型 TS-12 Surface type 表面型
Exposed terminal type 扁頭型 Exposed terminal type 扁頭型 Surface type 表面型
TS-13 Surface type 表面輪型 TS-14 Surface type 表面型 TS-N Special type
Surface type 表面輪型 Surface type 表面型 Except the above shape, we accept
Your order to manufature.
除上述形狀，我們可接受特殊形
狀訂做。

保護管尺寸

Specification
(規格)		 Data
Diameter
(外徑)		 1.6 φ, 3.2 φ, 4.8 φ, 6.4 φ, 8.0 φ, 10.0 φ, 12.0 φ, 15.0 φ, 22.0 φ
Length
(長度)		 Any Length is Available, Accept Order to Manufacture. Unit: mm



產品固定方式

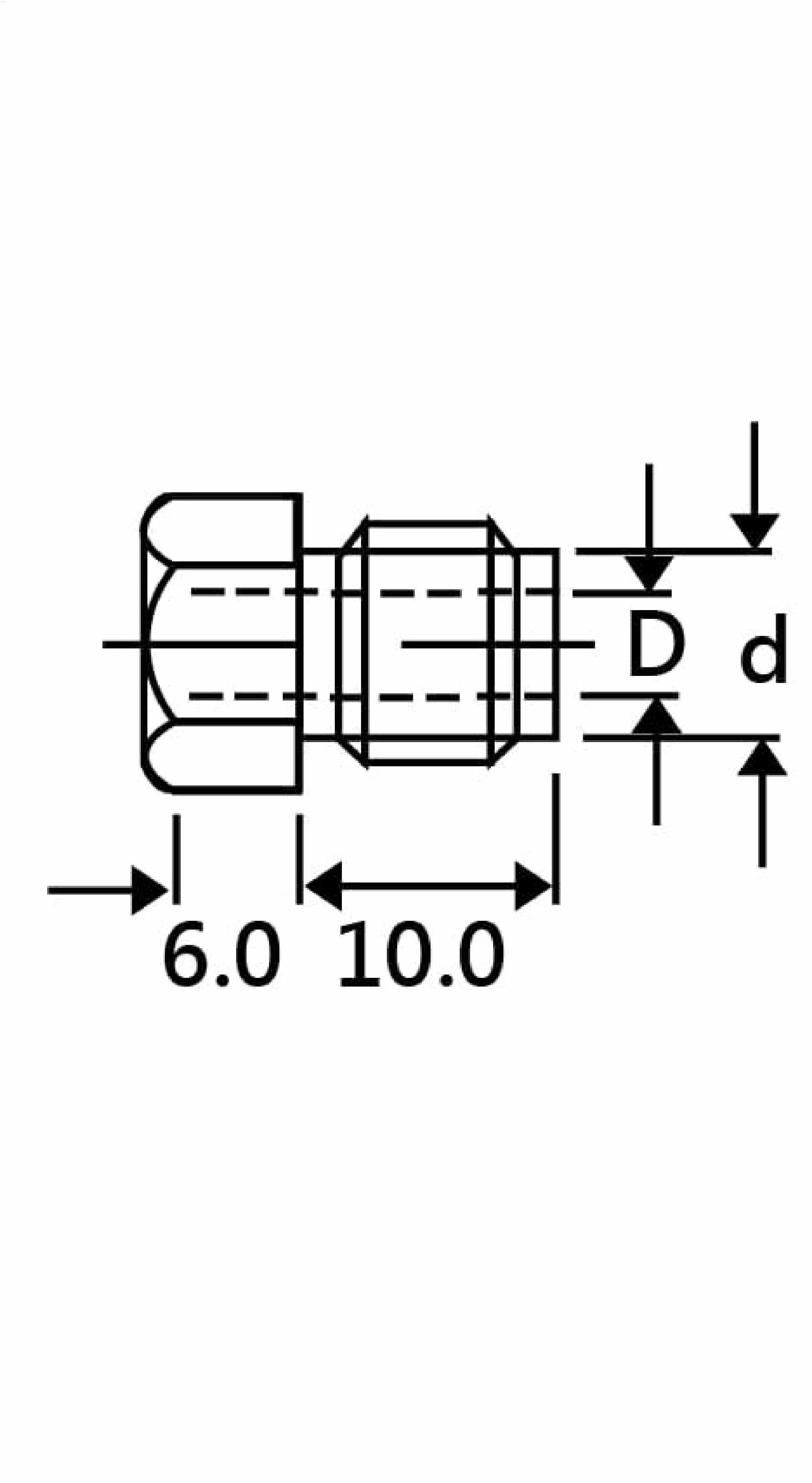

固定方式-管牙型

Dimension Outline
<d>		 Mark
標示		 Suited Tuble Diameter
適用管徑		 Screw(牙規)
O.D. Pitch<mm>
PT1/8 T-1 1.6φ, 3.2φ, 4.8φ 9.728φ 0.9071
PF1/8 F-1
PT1/4 T-2 3.2φ, 4.8φ, 8.0φ, 10.0φ 13.157φ 1.3368
PF1/4 F-2
PT3/8 T-3 4.8 φ, 6.4 φ, 8.0 φ, 10.0 φ, 12.0 φ 16.662φ 1.3368
PF3/8 F-3
PT1/2 T-4 6.4 φ, 8.0 φ, 10.0 φ, 12.0 φ, 15.0 φ 20.955φ 1.8143
PF1/2 F-4
PT3/4 T-6 8.0φ, 10.0φ, 12.0φ, 15.0φ 26.441φ 1.8143
PF3/4 F-6
PT1" T-8 10.0φ, 12.0φ, 15.0φ, 22.0φ 33.249φ 2.3091
PF1" F-8

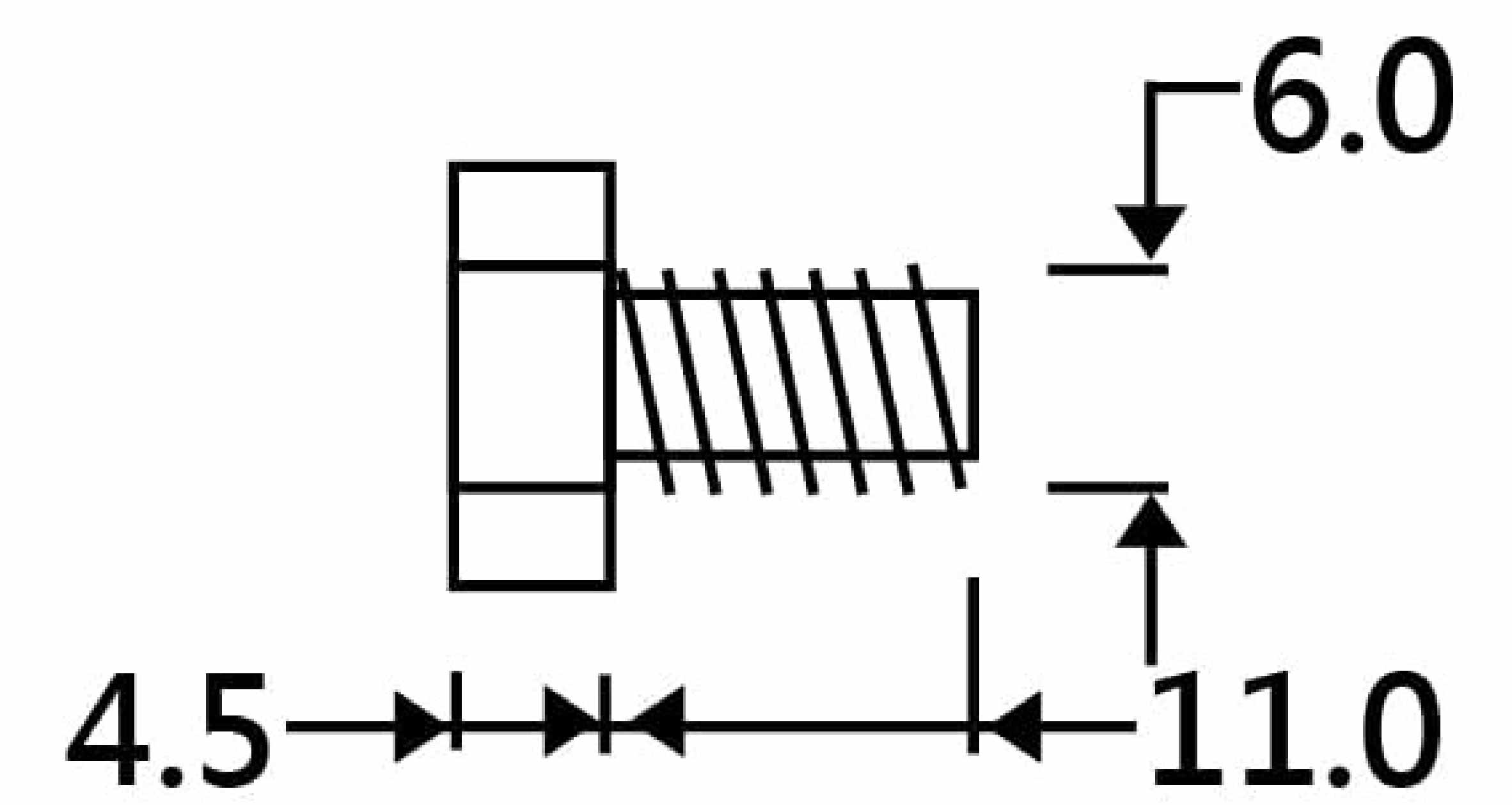

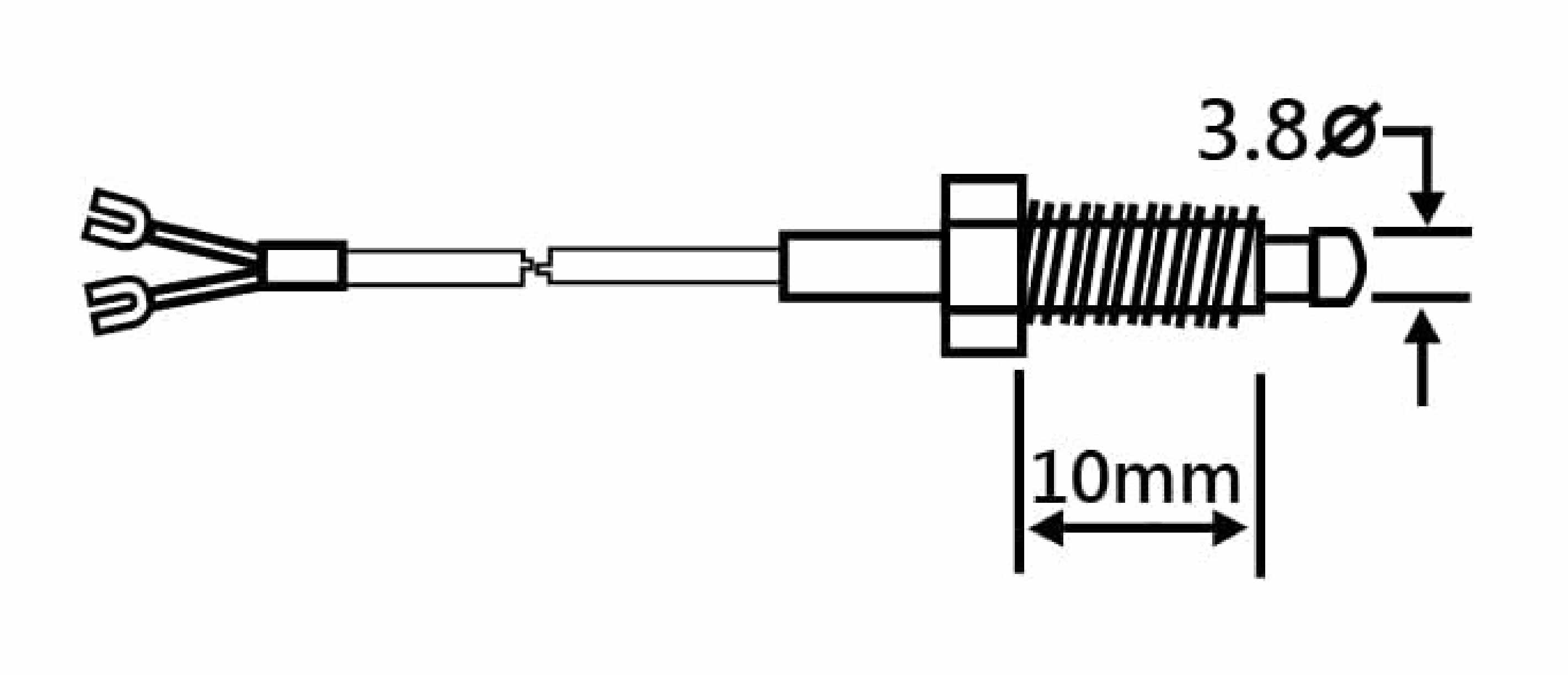

固定方式-螺絲型

Dimension Outline
<d>		 Mark
標示		 Suited Tuble Diameter
適用管徑		 Screw(牙規)
O.D. Pitch<mm>
　 M6 M-6 3.8φ 5.8φ 0.5mm
M8 M-8 3.8 φ or 4.8 φ 7.8φ 1.0mm
W1/4 W-4 3.8 φ or 4.8 φ 6.35φ 　
W5/16 W-5 3.8 φ or 4.8 φ 7.9φ 　



產品接線方式


接線方式-出線型

Mark
代號		 Feature
特性		 Temp.max
最高耐溫		 Core
導線蕊絨		 Length of Lead Wire
出線長度
S1 Stainless Net Coat
不鏽鋼鋼線		 150℃ 0.32X4 Standard Length 標準長度
1M, 1.5M, 2M, 5M
Any Length is Available Accept
Order to Manufacture with Charge
任何長度接可接受收費訂做。
S2 0.65X1
T1 Tafolon Coat
鐵氟龍線		 200℃ 0.32X4
T2 0.65X1
P-1 PVC Coat
PVC線		 90℃ 0.32X4
P-2 0.65X1

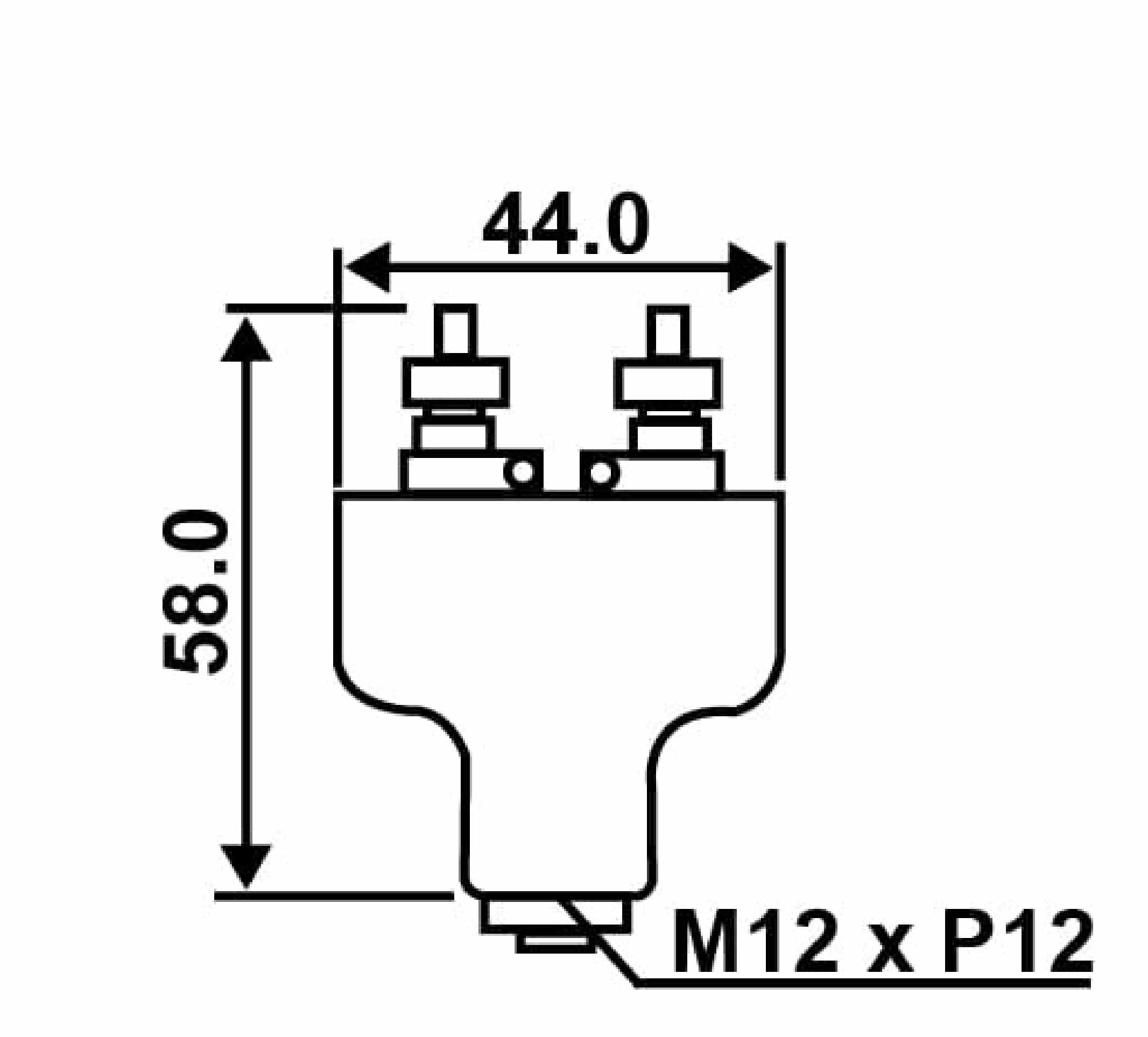

接線方式-端子類型

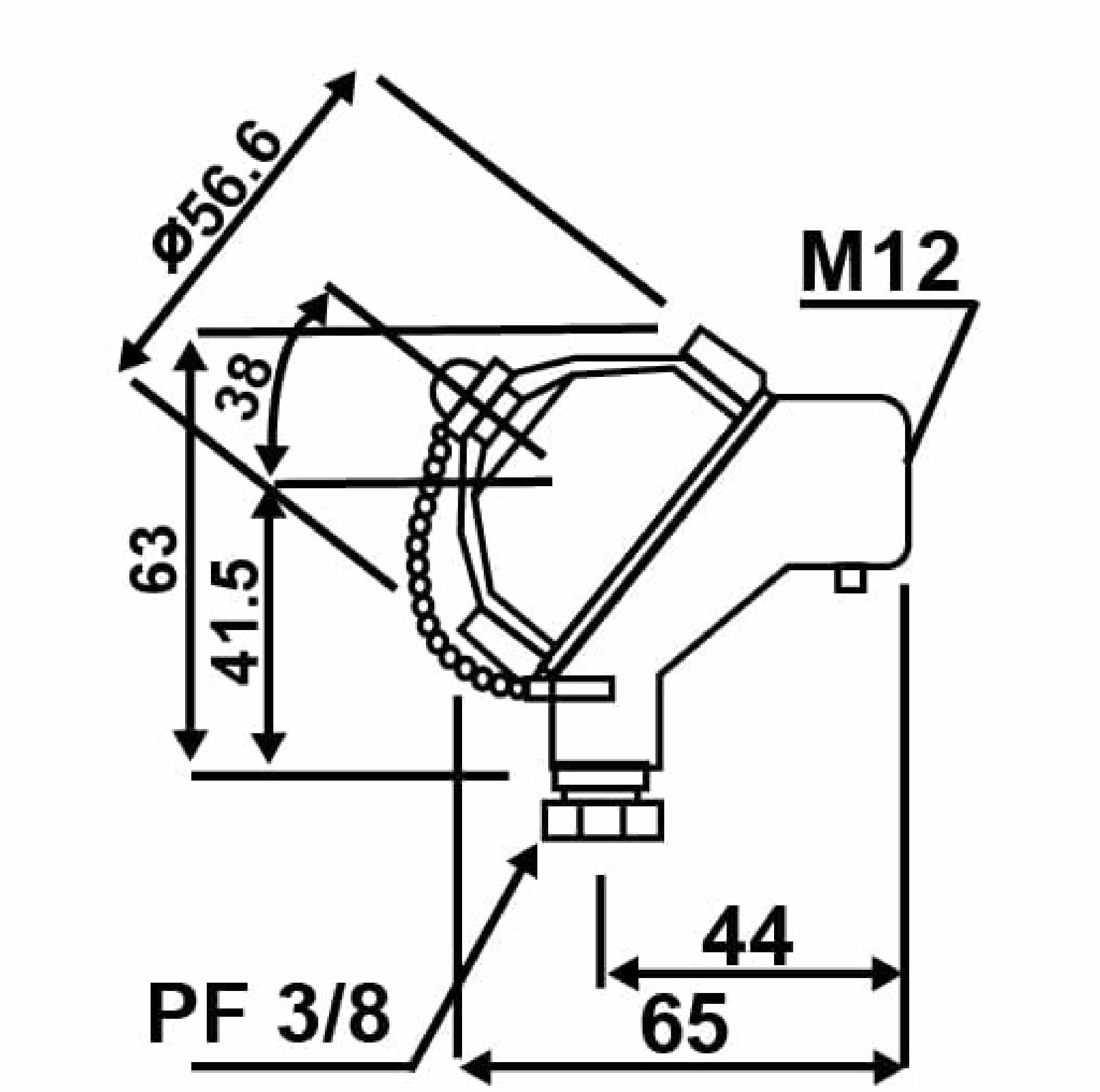

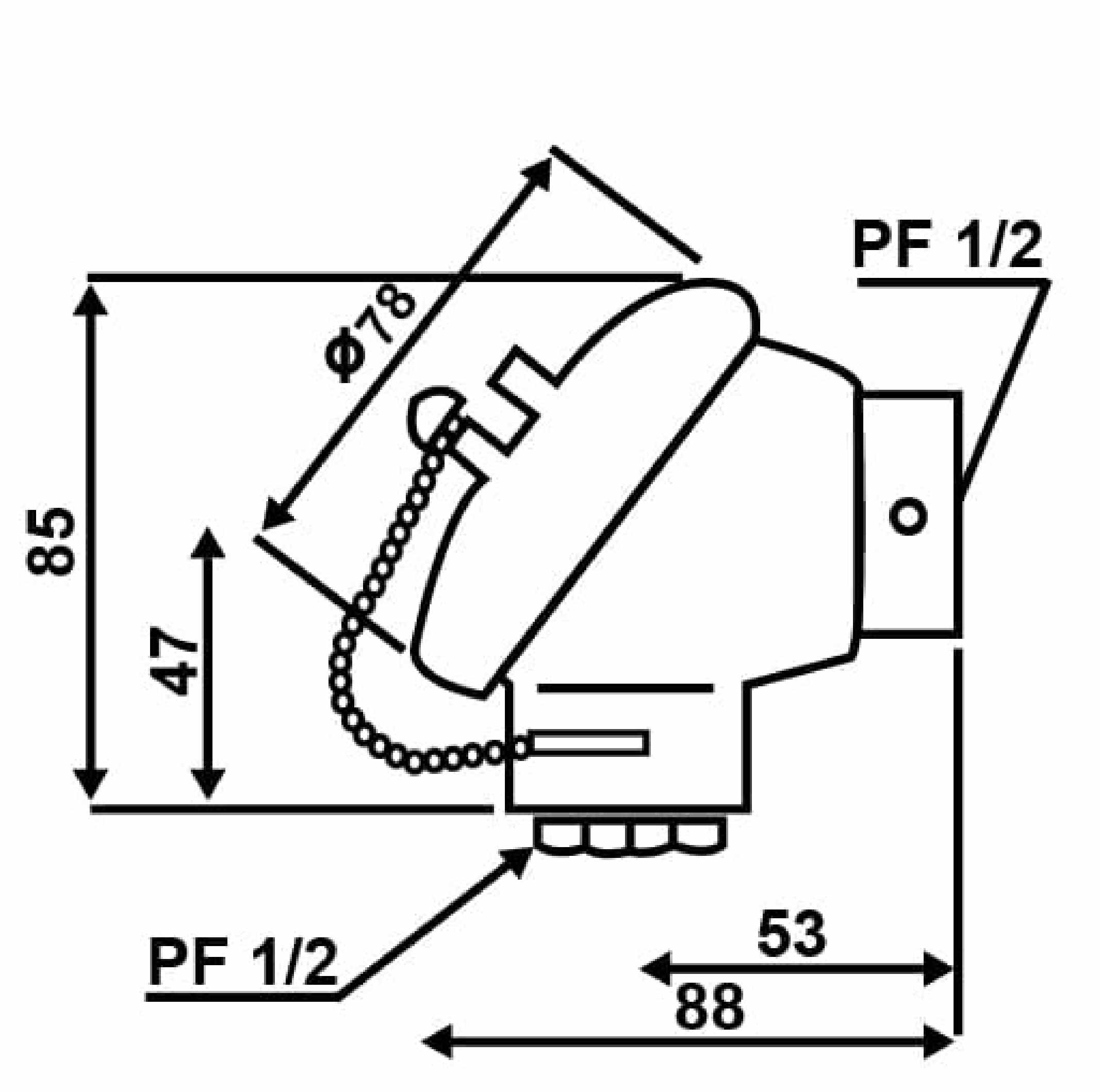

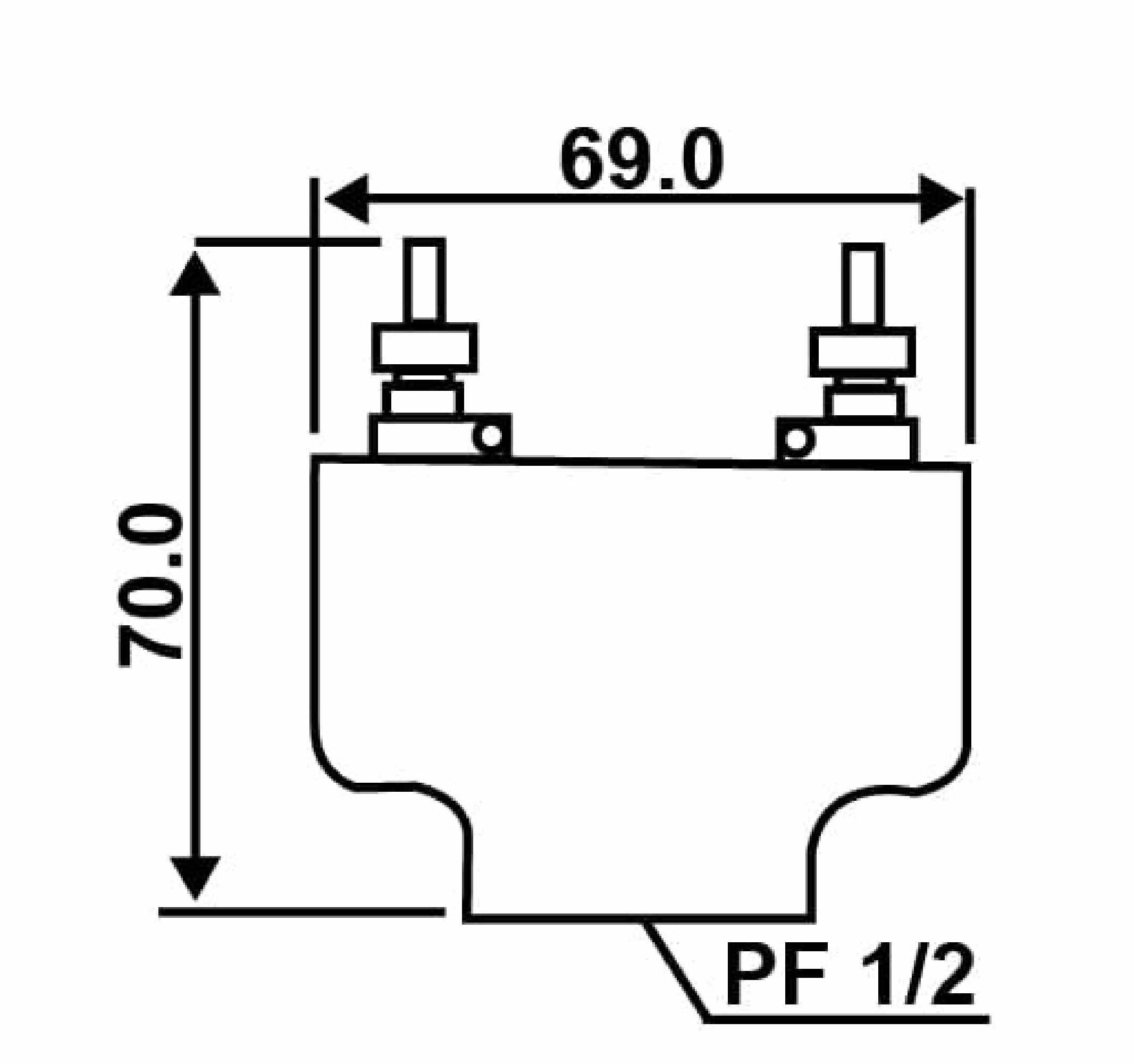

E2 Exposed Type E2 Exposed Type C1 Closed Type C2 Closed Type
Dia. of Tube ≤ 12 φ 最大管徑≤12 φ
Dia. of Tube ≤ 12 φ
最大管徑≤12 φ		 Dia. of Tube ≤ 12 φ 最大管徑≤12 φ
Dia. of Tube ≤ 12 φ
最大管徑≤12 φ		 Dia. of Tube ≤ 12 φ 最大管徑≤12 φ
Dia. of Tube ≤ 12 φ
最大管徑≤12 φ		 Dia. of Tube ≤ 22 φ 最大管徑≤22 φ
Dia. of Tube ≤ 22 φ
最大管徑≤22 φ
