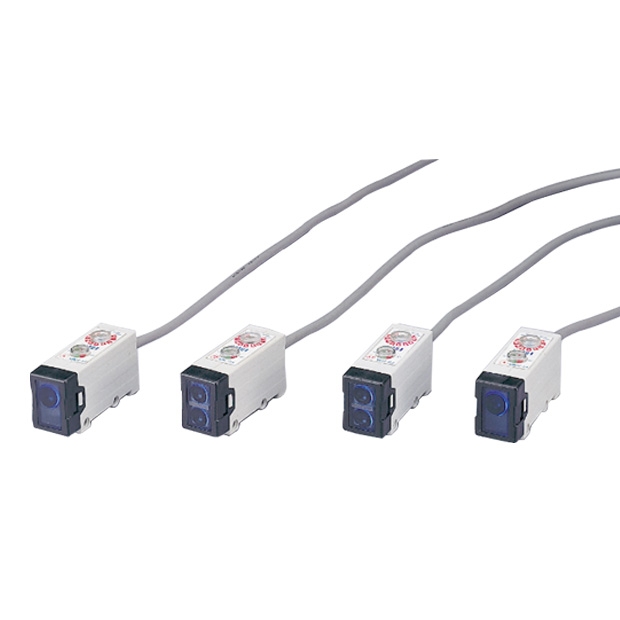

FOTEK - 泛用型光電開關 - 力通

FOTEK - 泛用型光電開關 - 力通

泛用型光電開關工作電壓範圍11~30 VDC，具NPN和PNP兩路輸出及NO/NC可切換功能，並內建極性反接與短路保護。支持垂直與水平感應方向，檢測距離涵蓋反射型2M、鏡面反射型4M及對射型20M，性能穩定且應用靈活。
－ ＋
加入詢價車
/
詳細介紹

產品特點

泛用型
目錄下載(繁體)



  泛用型光電開關

  1. 工作電壓範圍廣 (Operating Voltage) 光電開關的工作電壓範圍為11~30 VDC，適用於多種電力環境。

  2. 多功能輸出與靈活控制 (NPN & PNP Outputs, NO/NC Changeable) 支援NPN和PNP兩路輸出，並提供常開 (NO) 與常閉 (NC) 模式切換，滿足多樣化的控制需求。

  3. 安全保護功能 (Safety Features) 內建極性反接保護電路與短路保護功能，確保操作穩定並避免電路損壞。

  4. 多方向感應 (Adjustable Sensing Direction) 支援垂直與水平感應方向，靈活應用於不同安裝場合。

  5. 長感應距離 (Long Sensing Distance) 感應距離表現卓越，具體為：

    - 反射型 (Reflective Type)：2米。
    - 鏡面反射型 (Mirror Reflex Type)：4米。
    - 對射型 (Through Beam Type)：20米。



產品規格


一般規格

Specific ation 規格 Data
Operating Voltage 工作電壓 10~30 VDC; Ripple < 20% of Peak to Peak
Output Method 輸出方式 NPN & PNP Two Output
Output Status 輸出狀態 NO < Normal Open >, NC Type Available Also
Output Current 輸出電流 150mA max.
Protection Circuit 保護電路 Short Circuit & Polarity Reversed Protection
Residual Voltage 剩餘電壓 0.8V max.
Leakage Current 漏電流 0.8mA max.
Sensitivity Adjuster 靈敏度調節器 270° Trimmer
Response Time 響應時間 2ms Max.
Hysteresis 磁滯現象 10% of Sensing Distance Max.
Emitter 發射極 Infrared LED
Illumination 照明 Sunlight < 50,000 Lux.; Lamplight < 10,000 Lux.
Connection Method 連接方式 4 Cores / 5.0Ψ X 2m
Housing Material 築屋材料 Intensive PBT
Operating Temp./Hum. 工作溫度 -20°C~+60°C; 35%~85% RH
Protection Class 保護等級 IP-65

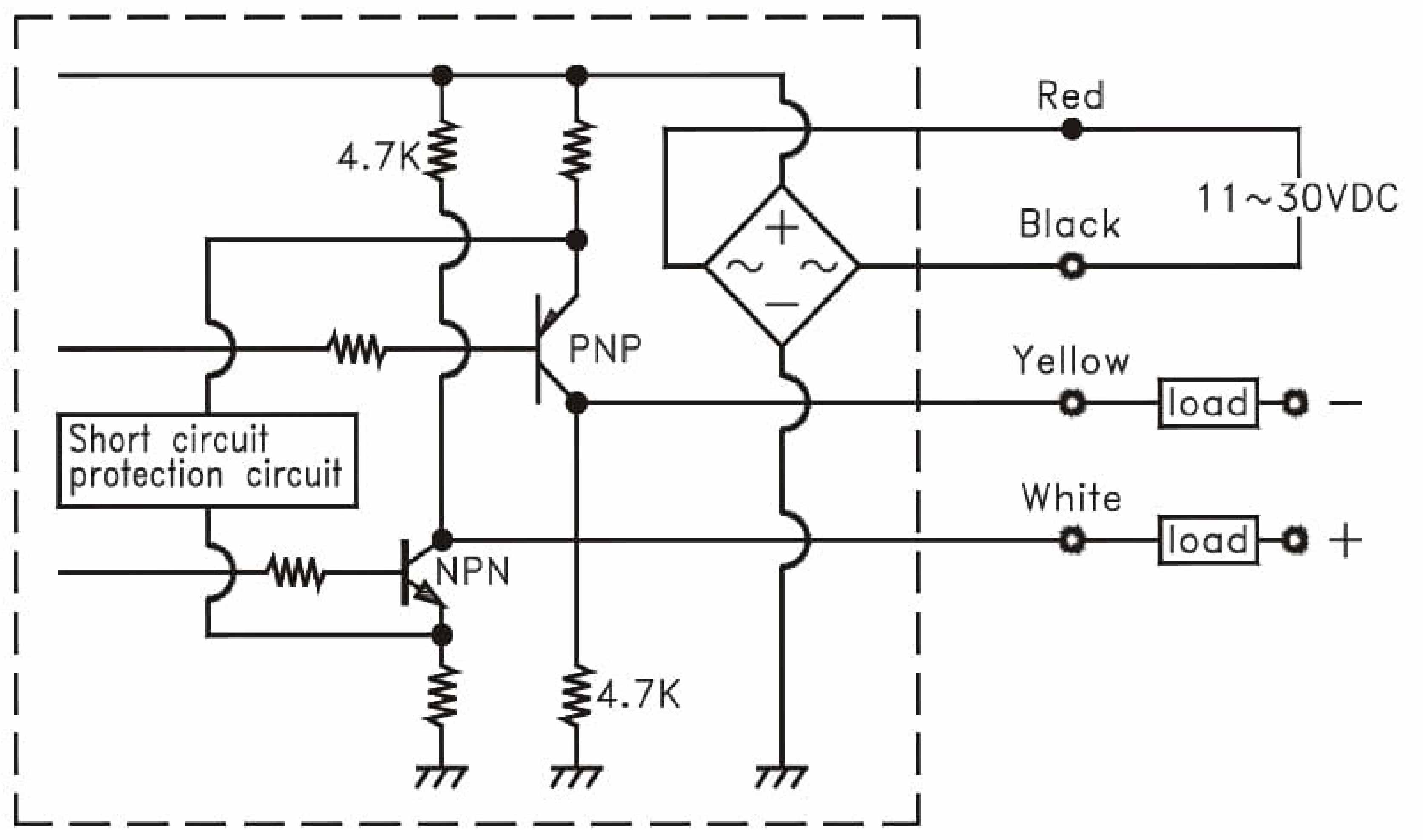

Output Circuit
&
Connection Diagram
輸出電路
和
連接圖		 輸出電路 和 連接圖

規格

Reflex Type FR-1MX FR-1MX-V FR-2MX FR-2MX-V
Sensing Direction Horizontal Vertical Horizontal Vertical
Sensing Distance 1m 2m
Current Consumption 20mA max. 35mA max.
Weight Appr. 105g Appr. 120g Appr. 105g Appr. 125g
Mirror Reflex Type FG-3MX FG-3MX-V
Sensing Direction Horizontal Vertical
Sensing Distance 4m
Current Consumption 20mA max.
Weight Appr. 105g Appr. 120g
Thru Beam Type FT-10MX FT-10MX-V FT-20MX FT-20MX-V
Sensing Direction Horizontal Vertical Horizontal Vertical
Sensing Distance 10m 20m
Current Consumption Emitter < 30mA; Receiver < 20mA
Weight Appr. 210g Appr. 240g Appr. 210g Appr. 240g

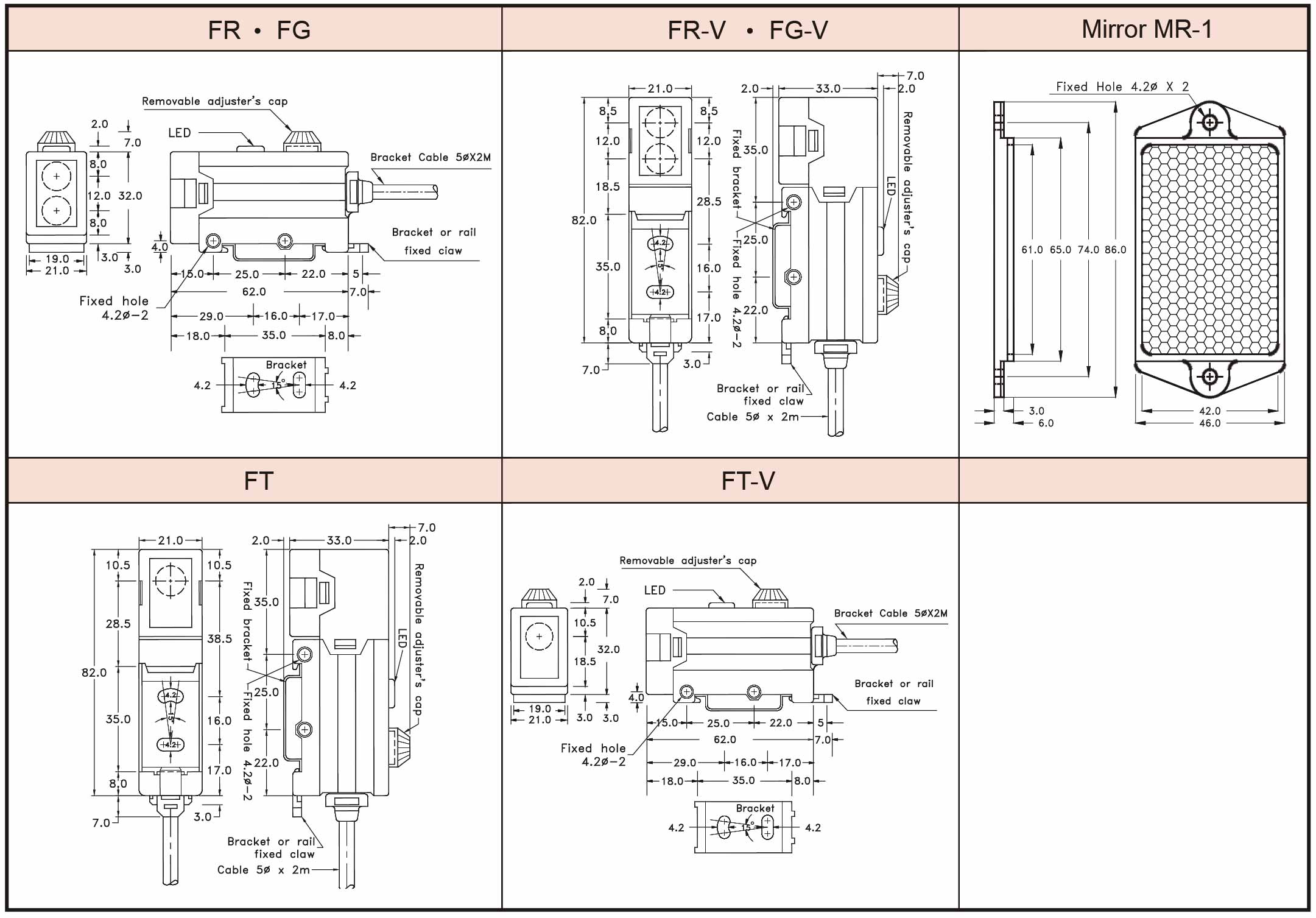

產品尺寸



產品尺寸
