產品規格

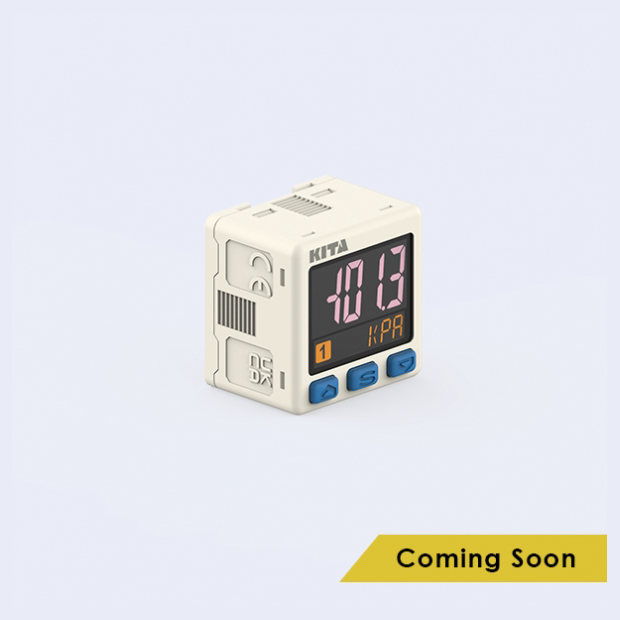

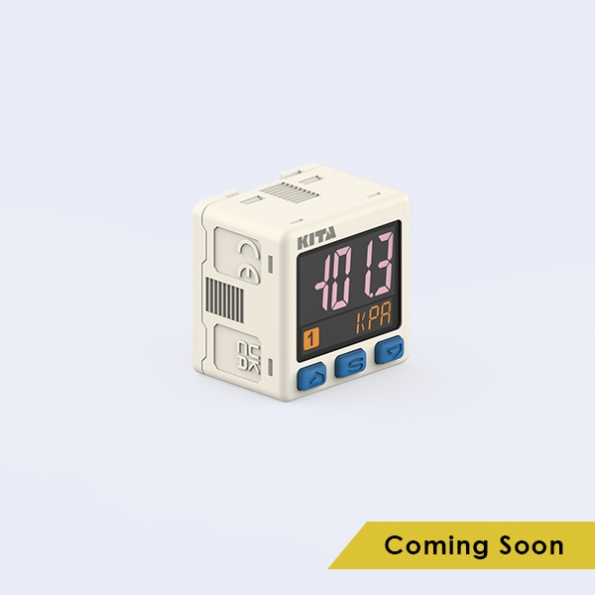

- 子母視窗，4½ 位數 7 段 LCD 顯示
- 多功能子視窗
- 壓力單位可轉換：kPa、MPa、kgf/cm²、bar、psi、inHg、mmHg、mmAq、mL、L、mA、V
- 軟體濾波功能
- 電壓輸出可切換 1 ~ 5V / 0 ~ 10V
- 傳感器輸入：0 ~ 10V、1 ~ 5V、4 ~ 20 mA
- 17 種顯示範圍可供選擇
- 適用於皮拉尼真空計或壓力 / 流量傳感器
| 傳感器類型 | S0 | S01 | S02 | S03 | S04 | S05 | S06 | S07 | S08 | S09 | S10 | S11 | S12 | S13 | S14 | S15 | S16 | S17 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 顯示範圍 | 自行設定 | 0 | 1000 kPa | -100 | 100 kPa | 0 | -101.3 kPa | 0 | 10 MPa | 0 | 25 MPa | 0 | 300 mL | 0 | 500 mL | 0 | 1000 mL | 0 | 5 L | 0 | 10 L | -300 | 300 mL | -500 | 500 mL | -1000 | 1000 mL | -5 | 5 L | -10 | 10 L | 0 | 10 V | 4 | 20 mA |
| 皮拉尼真空計廠牌及型號 | 自行設定 | INFICON - VGC501 | Leybold - TTR 91 N | Edwards - APG100/200 | Edwards - WRG200 | |||||||||||||
| 公式與參數 | 公式 | 10⁽⁽⁽ⱽ⁻ᵃ ⁾ᐟᵇ⁾⁾ | ||||||||||||||||
| 參數 a - mbar | 5.000 ~ 8.083 | 6.143 | 6.143 | 6 | 8 | |||||||||||||
| 參數 a - pa | 5.000 ~ 8.083 | 3.572 | 3.572 | 4 | 6.666666666 | |||||||||||||
| 參數 a - Torr | 5.000 ~ 8.083 | 6.304 | 6.304 | 6.125 | 8.0833333 | |||||||||||||
| 參數 b | 1.000 ~ 1.286 | 1.286 | 1.286 | 1 | 0.666667 | |||||||||||||
