產品特點

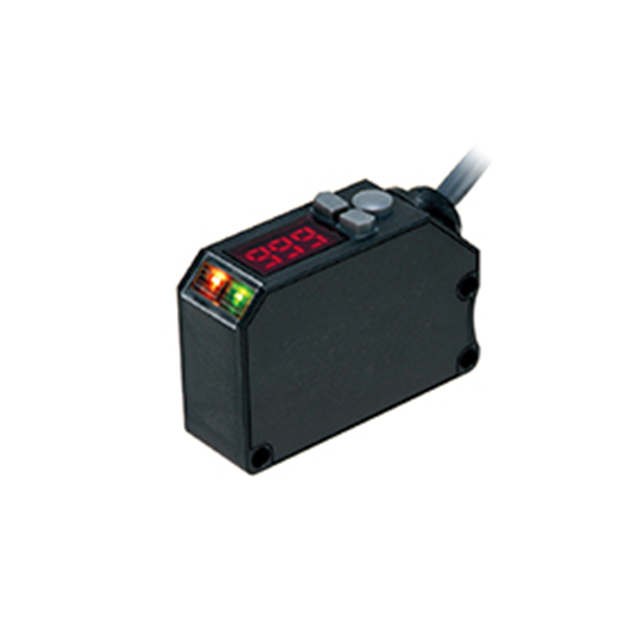

BGS-DL 系列 背景消除型光電開關
- 高穩定性：對顏色、光澤及凹凸表面具強適應能力。
- 數值調整：可依需求調整檢測靈敏度。
- 多用途應用：兼具便利機能，適合不同場景。
- 低成本高效能：採用2PD光感元件，提升調整靈活性。
| 高穩定性影像感測技術 | |||
| ◎紅色雷射光+線性影像感應器 採用線性影像感應器與 C-MOS 技術，可精準檢測各畫素光量。 即使物體表面存在污漬或光量不均，仍能準確識別受光頂點位置。 不同於傳統 PSD 方式，能有效降低因顏色與光澤變化所產生的測定誤差， 確保穩定可靠的檢測結果。 |
 |
||
| 克服光澤與凹凸挑戰 | |||
| ◎FGS機能搭載 FGS機能（FOREGROUND SUPPRESSION「前景無視」的簡稱） 透過來自傳輸的反射光進行受光，可有效識別被遮擋的物體。 擴散反射型技術能如回歸反射型般準確偵測，提高檢測穩定性。 過去使用傳統反射方式時，面對入光不足、物體過薄、黑色、有光澤或角度特殊的物體， 檢測難度較高，如今透過 FGS 機能皆能精確識別。 |
|||
| 精準設定 | |||

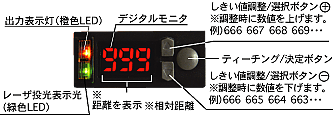

| ◎直觀數值調整 簡單設定，可自由微調，操作便利。 採用教學式設計，只需按下按鈕即可完成設定。 配備細微調整按鈕，能根據數值變化進行靈敏度調整，確保精準控制。 |
 |
||
| 高實用性設計 | |||
| ◎提升操作便利性與應用廣度 - 支援外部教學功能，便於調整與設置 - 提供 ON / OFF / One Shot 延遲機能，適應各種運行需求 - 可切換 BGS 機能與 FGS 機能（前景無視），適用不同檢測環境 |
|||
| 高效雷射感應技術 | |||
| ◎低成本可調設計，精準定位 採用 2PD（2-photo-diode）受光素子，提供低成本且可調整的檢測方案。 適用於 BGS-DL 系列，包括 BGS-DL30、BGS-DL10、BGS-DL10N（CN）、 BGS-DL30N（CN）、BGS-DL70N。 特別針對習慣使用可調式感應器的顧客，提供無螢幕類型，搭載雷射光源， 確保高定位精度。 |
 |
||
| 運用例子 | |||
| 檢測供給裝置有無 | 畫像感應器同步調整 | ||
 |
 |
||
| 確認罐體存在 | 偵測銀箔包裝巧克力 | ||
 |
 |
||
產品規格
| 種 類 | 距離設定型 | |||||
| 型 式 |
纜線式 | BGS-DL10TN | BGS-DL25TN | BGS-DL10N | BGS-DL30N | BGS-DL70N |
| 連接器式 | BGS-DL10TCN | BGS-DL25TCN | BGS-DL10CN | BGS-DL30CN | － | |
| 設定距離範圍 | 40～100mm | 100～250mm | 40～100mm | 100～300mm | 100～700mm | |
| 光 源 | 紅色半導體雷射 Class2 ?650nm | |||||
| 光球點直徑 | φ1mm／80mm | φ2mm／200mm | φ3mm／80mm | φ6mm／200mm | φ6mm／200mm | |
| 應答時間 | 1.5ms | 0.7ms | ||||
| 應差距離 | 3% | 10% | 5% | 5～20% | ||
| 靈敏度調整 | 教學式 | 可調整式 | ||||
| 門檻值調整 | 教學後手冊調整可能 | － | ||||
| 表示燈 | 輸出表示燈(橙色LED) 雷射光照明表示(綠色LED) | |||||
| 數字表示 | 7段 3位LED | － | ||||
| 控制輸出 | NPN 集電極開路DC30 V 100mA | |||||
| 外部教學輸入 | 淺藍色導線(OV)連接白色導線 | － | ||||
| 計時器機能 | 開態/ 關斷延遲/ 一次通過的 0～999ms 1ms單位， 1～10s 以1 s單位設定可 |
－ | ||||
| 輸出形態 | 亮ON/ 暗 ON 方式轉換 | 亮ON / 暗ON 開關轉換 | ||||
| 連接形態 | 纜線式:電纜長 2m φ4mm/ 連接器式:M8×4 pin | |||||
| 絕緣抵抗 | 20MΩ以上(DC500v ) | |||||
| 定 格 |
電源電壓 | DC10～30v 含脈波 (p-p) 10％ | ||||
| 消費電流 | 40mA max（12V） 27mA max.（24V） | |||||
| 耐 噪 音 |
IEC規格 | CE 適合 | ||||
| 社內規格 | Feilen Level 3 clearness | |||||
| 耐 環 境 性 |
使用環境 溫度/濕度 |
－10～40℃／35～85％ | ||||
| 使用周圍亮度 | 日光：10,000 lx 以下 白熾燈：3,000 lx 以下 | |||||
| 耐振動 | 耐久：10～55Hz 複振幅1.5mm X.Y.Z 各方向 2時間 | |||||
| 耐衝擊 | 約50G（500m／s2） X.Y.Z 各方向 3回 | |||||
| 保護構造 | IP67 | |||||
| 材質 | 外殼：ABS 前面覆蓋物：PMMA | |||||
| 質量 (不含編碼) | 約20g（去除電纜） | |||||
產品尺寸

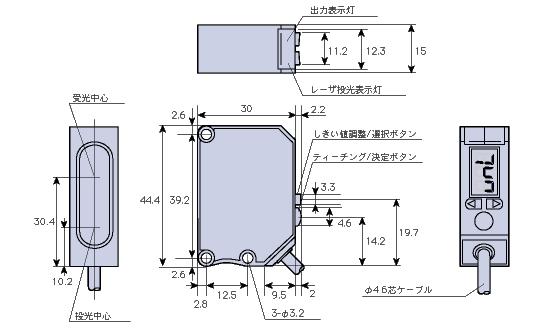

| 纜線類型 | |||
 |
|||

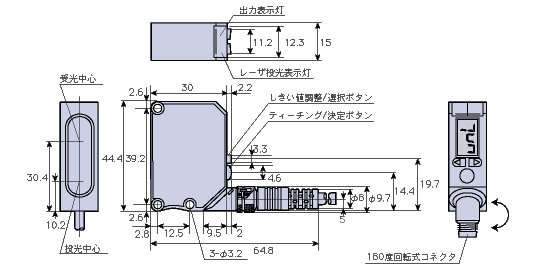

| 連接器類型 | |||
 |
