產品特點

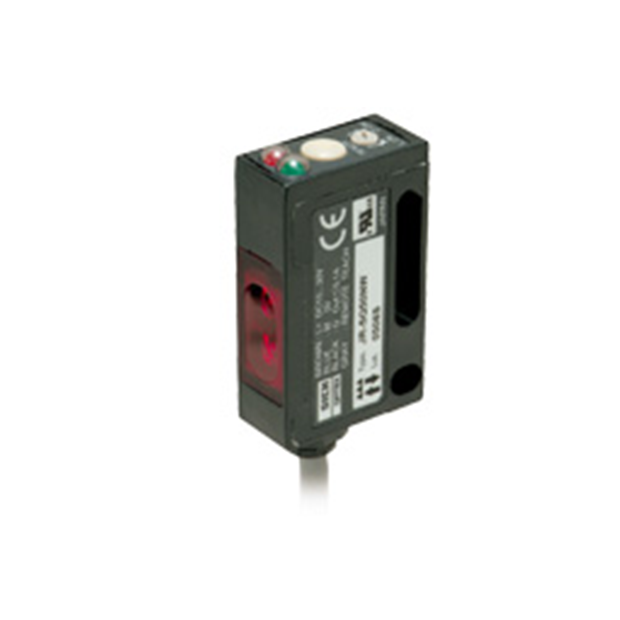

BGS-J 系列 背景消除型感測器
- FGS機能：提升檢測穩定性。
- 耐水耐油：適用於嚴苛環境。
- 精準檢測：可識別小型工作物。
- 簡易調整：操作便利，提高效率。
- 環境適應性：水或油潑濺下仍可穩定運作
| 高穩定性檢測技術 | |||
| ◎BGS/FGS轉換類型(BGS-S15N) 透過擴散反射技術，能如回歸反射式般準確識別物體，並確保穩定傳輸診斷。 相較於傳統距離設定型，BGS-S15N 具備更高的辨識能力，可有效偵測不鏽鋼 表面的薄織物，提高檢測準確度。 |
 |
||
| 精準偵測微小物體 | |||
| ◎小點型設計（BGS-3JH05N） 採用 φ1.5mm 直徑、50mm 的極小點設計，可準確識別微小物體。 確保小型與細小工件的穩定檢測，提高辨識精度，適用於精細作業環境。 |
.gif) |
||
| 高耐用性保護構造 | |||
| ◎IP67 防水設計 具備 IP67 防護等級，可在食品加工與水洗環境中穩定運作，不受水潑濺影響。 同時滿足對油侵入的保護需求，確保設備長期穩定運行，提高適用範圍與耐用性。 |
.gif) |
||
| 高強度防護構造 | |||
| ◎樹脂填充設計 J2、J3 系列採用內部樹脂填充的堅固設計，具備卓越的耐水性、耐油性與耐振動能力。 即使在高振盪與強噪音的嚴苛環境下，仍能穩定運作，確保設備可靠性與耐用性。 |
 |
||
| 快速調整靈敏度 | |||
| ◎ 教學設定步驟 BGS-H15N / BGS-S15N（FGS 教學） - 在無工作物（背景）狀態下，長按教學按鈕。 - 當指示燈 4 次忽亮忽滅後，鬆開按鈕。 - 靈敏度設定完成。 - 若指示燈 3 次交替忽明忽暗，則為 NG，請重新設定。 BGS-3JH05N / BGS-3JS05N（1 點教學） - 在無工作物（背景）狀態下，長按教學按鈕。 - 當指示燈 1 次忽亮忽滅後，鬆開按鈕。 - 靈敏度設定完成。 |
 |
||
產品規格
| 種 類 | 中距離(BGS/FGS轉換) | 短距離(小點) | |
| 型 式 | BGS-H15N/BGS-S15N | BGS-3JH05N/BGS-3JS05N | |
| 查 出 距 離 |
白 紙 | 0～150mm | 5～50mm |
| 灰 紙 | 5～150mm | 10～50mm | |
| 黑 紙 | 10～125mm | 15～40mm | |
| 光 源 | 紅色LED | ||
| 點直徑 | φ10mm/150mm | φ1.5mm/50mm | |
| 應答時間 | 2.5ms以下 | 0.7ms以下 | |
| 反復做精度 | 查出軸方向:1mm 查出軸直角方向:0.3mm |
查出軸方向:0.3mm 查出軸直角方向:0.1mm |
|
| 應差距離 | 8％以下（100mm） | 5％以下 | |
| 靈敏度調整 | 教學按鈕及外部輸入 | ||
| 表示燈 | 輸出表示明燈(橙色LED)，穩定入光表示燈(綠色LED) | ||
| 控制輸出 | NPN類型 集電極開路輸出 Max100mA/DC30v | ||
| 外部輸入 | 有 | ||
| 輸出形態 | 亮 ON(入光當時 ON) 、暗 ON(斜光當時 ON) 開關轉換 | ||
| 連接形態 | 纜線式:電纜長 2m φ4mm | ||
| 絕緣電阻 | 20MΩ 以上（DC500V mega） | ||
| 定 格 |
電源電壓 | DC10～30V 脈波(含10％) | |
| 消費電流 | 45mA以下 | 40mA以下 | |
| 耐 噪 音 |
IEC 規格 | CE適合 | |
| 社內規格 | Feilen Level 3 Clearness | ||
| 耐 環 境 性 |
使用環境溫度/濕度 | －20～55℃ （不結冰）/35～95％RH （不結露） | |
| 使用周圍照度 | 太陽光：10,000 lx以下 白熾油燈：3,000rx | ||
| 耐振動 | 10～55Hz 複振動 1.5mm X,Y,Z 各方向 3回 | ||
| 耐衝擊 | 約100G(1000m/s2) X,Y,Z 各方向 3回 | ||
| 保護構造 | IEC規格 IP67? ?JEM規格 IP67g | ||
| 材 質 | 外殼 : PBT 填補: PMMA | ||
| 質量(編碼不含) | 15g | ||
產品尺寸

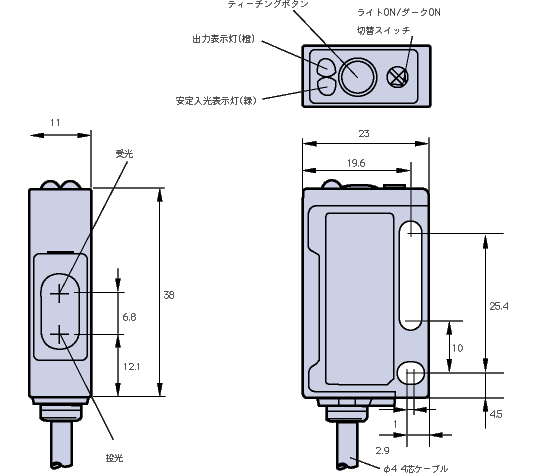

| 頭開 （橫型）纜線類型 | |||
 |
|||

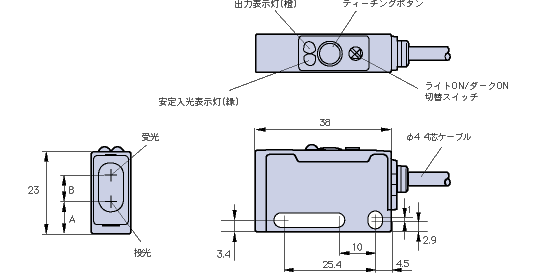

| 旁邊開（縱型）纜線類型 | |||
 |
