產品特點

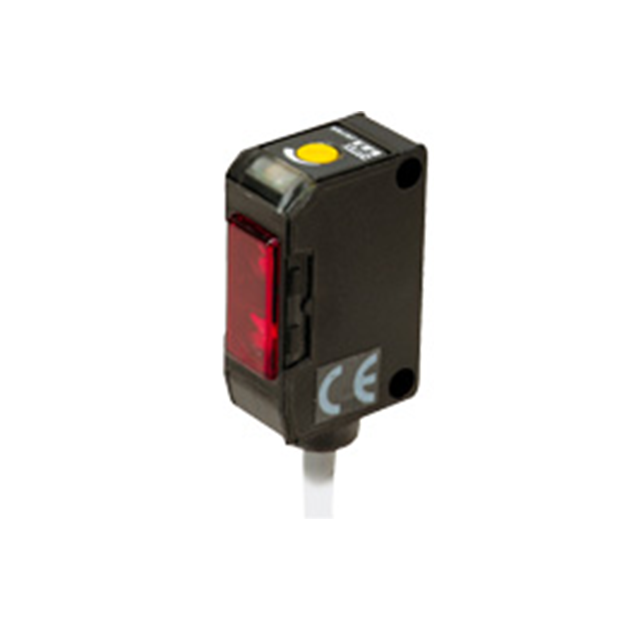

BGS-S 系列 距離型光電感測器
- 高精度檢測：可穩定識別小型工件與基板。
- 防振設計：降低外界干擾，確保穩定運行。
- 高速應答：縮短反應時間，提升作業效率。
- 防水構造：適應水潑濺環境，確保耐用性。
- 維護便利：簡化維修流程，縮短維修時間。
- 狹小空間適用：可靈活安裝，拓展使用範圍。
| 小型設計，擴展應用範圍 | 高精度小型檢測 | ||

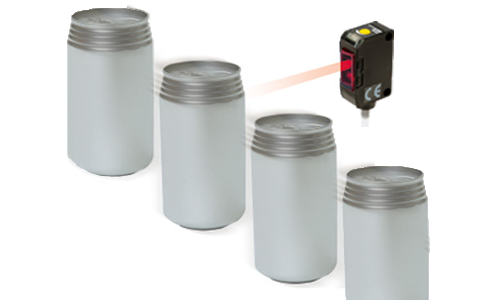

| ◎業界最小型距離設定型光電傳感器，適用狹小空間 OPTEX 的 BGS-S08N 屬於距離設定型光電傳感器， 採用業界最小尺寸設計。 突破過去僅能使用擴散反射式的限制， 讓空間受限的環境也能適用距離設定型技術， 提升安裝靈活性與檢測穩定性。 |

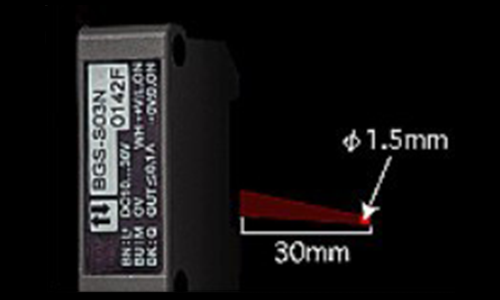

◎極小點設計，精準檢測電子零件 BGS-S03N 採用 φ1.5mm 直徑、 30mm 的極小點設計， 可準確偵測電子零件等微小工作物。 確保在精密作業環境中穩定運行， 提升檢測精度與可靠性。 |
||
 |
|||
| 精準延遲控制 | 極速反應技術 | ||

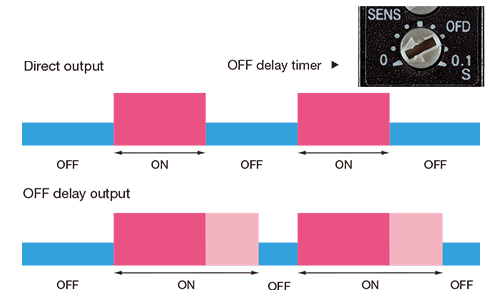

| ◎計時機能設計，穩定輸入防止振動 BGS-2S30NT 配備 0~100ms 延遲設定， 可有效調整開啟與關閉時間。 適用於反應較慢的設備，確保穩定輸入， 減少機器振動影響，提升作業可靠性。 |
◎0.5ms 高速應答，精準即時偵測 BGS-S 和 BGS-2S 具備 0.5ms 以下的應答時間， 內建放大器的光電傳感器可達業界頂級高速反應。 適用於高速化生產線，確保即時偵測與穩定運行， 提升作業效率與準確度。 |
||
 |
 |
||
| 高精度基板檢測技術 | 強化防護，穩定運作 | ||

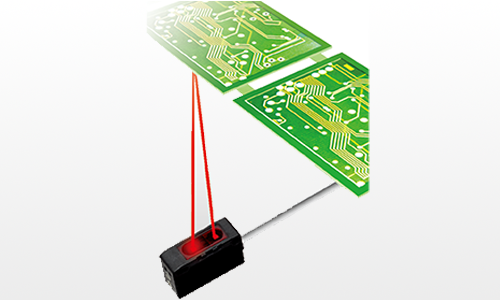

| ◎專用型基板檢測，精準穩定識別 BGS-2S10N 具備卓越的識別能力， 即使基板種類多樣化，也能穩定檢測。 其系列設計擁有高度重複精確度， 確保長期運行時仍維持一致可靠的檢測效果， 提升生產效率與品質控制能力。 |

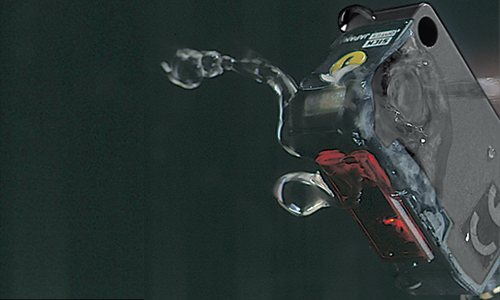

◎IP67 防水構造 採用一體成形設計，具備 IP67 等級防護， 即使遭受水潑濺仍能正常運作。 高耐用性讓設備適用於各種嚴苛環境， 擴大應用範圍，提升使用靈活度。 |
||
 |
 |
||
| 快速更換，維護更便利 | |||

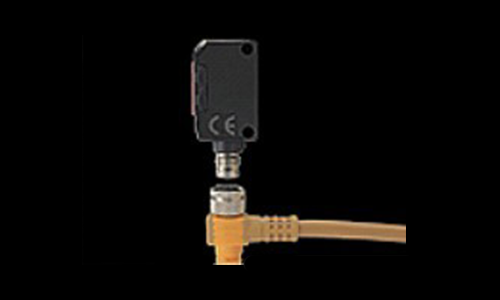

| ◎提升維護便利性，適用多種環境 配備便捷接頭類型，確保感應器與電纜交換時的高效操作， 縮短維護時間。 特別適用於清潔房間等環境，無需額外工具即可完成更換， 提高使用便利性與穩定性。 |
|||
 |
|||
產品規格
| 種 類 | 短距離 | 短距離 | 短距離 | 中距離 | 中距離 | 中距離 | |
| 型 號 | BGS-S03N | BGS-S08N | BGS-2S10N | BGS-2S15N | BGS-2S30N | BGS-2S30NT | |
| ─ | BGS-S08CN | ─ | ─ | ─ | ─ | ||
| 檢 出 距 離 |
白紙 | 10~50mm | 10~80mm | 3~100mm | 0~150mm | 5~300mm | 5~300mm |
| 灰紙 | 8~30mm | 10~80mm | 8~100mm | 25~150mm | 10~300mm | 10~300mm | |
| 黑紙 | 8~20mm | 10~70mm | 15~90mm | 25~80mm | 15~200mm | 15~200mm | |
| 光 源 | 紅色 LED | ||||||
| 應答時間 | 0.5ms 以下 | ||||||
| 精 度 | 檢出軸方向: 0.1mm 檢出直角 方向:0.3mm |
檢出軸方向: 0.2mm 檢出直角 方向:0.2mm |
檢出軸方向:0.1mm 檢出直角方向:0.3mm |
檢出軸方向: 2.5mm 檢出直角 方向:0.6mm |
檢出軸方向: 2.5mm 檢出直角 方向:0.6mm |
||
| 應差距離 | 10% 以下 | ||||||
| 感度調整 | 5 回轉 | 6 回轉 | 5 回轉 | ||||
| 機能 | ─ | 0-100ms可變 | |||||
| 表示燈 | 出力表示(橙色LED)安定入光表示燈(綠色LED) | ||||||
| 制御出力 | NPN出力Max100 Ma/DC30V | ||||||
| 出力形態 | Light ON / Dark ON 切換 | ||||||
| 絕緣抵抗 | 20MΩ 以上(DC500V) | ||||||
| 定格 | 電源電壓 | DC10~30V±10% | |||||
| 消費電源 | 20mA以下 | 30mA以下 | 20mA以下 | ||||
| 耐 環 境 性 |
ICE規格 | CE適合 | |||||
| 耐電壓 | 500V | ||||||
| 耐振動 | 耐久：10~55Hz 時 | ||||||
| 耐衝擊 | 約 50G (500m/s²) X,Y,Z各方向2時間 | ||||||
| 保護構造 | IEC規格IP67 | ||||||
| 質量 | 約 6g | 約 9g | 約 6g | ||||

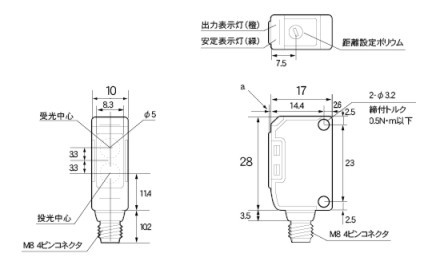

產品尺寸

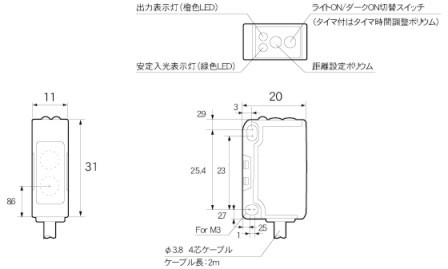

| 纜繩類型BGS-S03N/BGS-S08N | |||
 |
|||
| 連接器類型 | |||
 |
|||

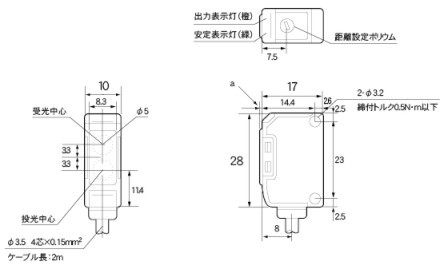

| 纜繩類型BGS-2S30NT/BGS-2S30N/BGS-2S15N/BGS-2S10N | |||
 |
