產品特點

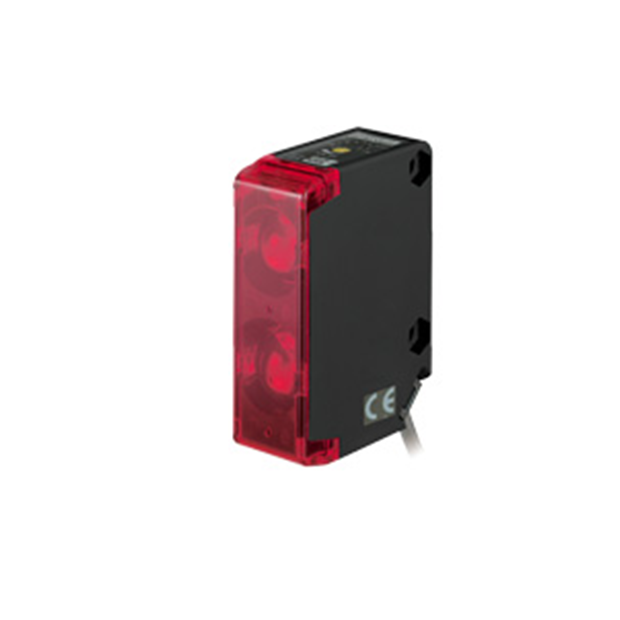

BGS-V 系列 自由電源光電感測器
- 工作適應性強：可適應不同環境，運行穩定。
- 無需電源：適用於多種場景，降低使用限制。
- 簡單調整：操作便捷，提升使用體驗。
- 耐水潑：確保在潮濕環境中的穩定性。
- 維護便利：提高設備管理效率。
- 長距離查出：雙重透鏡技術，增強遠程檢測效果。
| 高視認性與穩定檢測 | |||
| ◎大光點設計，穩定檢測傾斜工作物 BGS-10N 採用 φ10mm / 100mm 的大光點設計，即使工作物傾斜仍能穩定偵測。 具備優異的視認性，感應器定位更加方便，確保準確檢測並提升作業效率。 |
 |
||
| 高穩定性光照技術 | |||
| ◎雙重透鏡技術，精準長距離檢測 BGS-V50N/V80N採用雙重透鏡設計，透過兩個透鏡 LED 聚光，提高光源穩定性。 強化長距離檢測能力，確保遠距離目標物的準確識別與穩定偵測。 |
.gif) |
||
| 靈活供電與精準調整 | |||
| ◎適應性強，穩定高效 設備採用 AC/DC 自由電源設計，搭載 VDE 規格認證的 IP67 防護構造， 內部具備雙重防塵與防侵機能，適應嚴苛環境。 提供 2 段旋轉刻度微調功能，靈敏度範圍寬，能精準設定距離，並配備指示器， 確保調整位置一目了然，提升操作便利性。 |
 |
||
| 靈活調整，確保精準檢測 | |||
| ◎2 段旋轉刻度微調 具備寬幅靈敏度調整範圍，可微調距離設定，確保精確檢測效果。 搭載指示器，讓調整位置一目了然，簡化操作流程，提升設定便利性。 |
 |
||
| 全機種強化保護 | |||
| ◎ IP67 防水構造 BGS 系列具備 IP67 防護等級，提供卓越耐塵耐水性，確保設備在嚴苛環境下穩定運行。 同時符合 CL 及 UL 規格，適用於各類場所，提升安裝安全性與可靠性。 |
.jpg) |
||
| 快速更換，簡化維修流程 | |||
| ◎ 提升維護效率，適用特殊環境 在維護作業中，感應器或電纜可透過便利的連接器工具輕鬆更換，無需額外設備。 特別適用於半導體製造工場等無法攜入工具的環境，確保高效維修與穩定運作。 |
 |
||
產品規格
| 種 類 | 短距離 | 中距離 | 中距離 | 中距離 | 長距離 | 長距離 | 中距離 | 長距離 | 長距離 | ||
| 型 式 | 編碼式 | BGS-10N | BGS-20N | BGS-30N | BGS-V30N | BGS-V50N | BGS-V80N | BGS-V30 | BGS-V50 | BGS-V80 | |
| 接頭式 | BGS-10CN | ─ | BGS-30CN | BGS-V30CN | BGS-V50CN | ─ | ─ | ─ | ─ | ||
| 查出距離 | 白紙 | 0～100mm | 0～180mm | 0～300mm | 10～300mm | 20～550mm | 20～1000mm | 10～300mm | 20～550mm | 20～1000mm | |
| 灰紙 | 10～100mm | 10～150mm | 20～300mm | 20～300mm | 30～500mm | 30～800mm | 20～300mm | 30～500mm | 30～800mm | ||
| 黑紙 | 15～ 80mm | 15～100mm | 30～250mm | 40～250mm | 50～400mm | 40～650mm | 40～250mm | 50～400mm | 40～650mm | ||
| 光 源 | 紅色LED | ||||||||||
| 響應時間 | 2ms以下 | 3ms以下 | 15ms以下 | ||||||||
| 反覆 精確度 |
查出軸方向:0.3mm 查出軸直角方向:0.3mm |
查出軸方向:1.5mm 查出軸直角方向:0.5mm |
查出軸方向:1.5mm 查出軸直角方向:0.5mm |
查出軸方向:1.5mm 查出軸直角方向:1.5mm |
查出軸方向:3.0mm 查出軸直角方向:2.0mm |
查出軸方向:4.5mm 查出軸直角方向:3.0mm |
查出軸方向:1.5mm 查出軸直角方向:1.5mm |
查出軸方向:3.0mm 查出軸直角方向:2.0mm |
查出軸方向:4.5mm 查出軸直角方向:3.0mm |
||
| 應差 距離 |
5% | 10% | 15% | 5% | 10% | 20% | |||||
| 靈敏度調整 | 2旋轉刻度 | ||||||||||
| 表示燈 | 紅色LED(入光時點燈) | ||||||||||
| 控制 輸出 |
NPN 類型 集電極開路 Max100mA/DC30v | 繼電器輸出AC250v/0.3A DC30v/0.6A以下 | 繼電器輸出AC250v/0.3A DC30v/2A以下 | ||||||||
| 輸出 形態 |
亮ON(入光時候ON)，暗ON(斜光時候ON) 電纜切替 | ||||||||||
| 連接 形態 |
編碼式: 電纜長2m φ3.8mm 接頭式:M8×4 pin |
編碼式: 電纜長2m φ3.8mm 接頭式:M12×4 pin |
編碼式:電纜長2m φ6.3mm | ||||||||
| 絕緣 | 20MΩ以上(DC500v mega) | ||||||||||
| 定 格 |
電源 電壓 |
DC10～30v±10% 脈動(p-p)10％以下 | AC24～240V DC12～240V | ||||||||
| 消費 電流 |
25mA以下 | 2VA以下 | 3VA以下 | ||||||||
| 耐 噪 音 |
IEC 規格 |
CE適合 | |||||||||
| 社內 規格 |
Feilen Level 4 Clear | Feilen Level 3 Clear | Feilen Level 4 Clear | Feilen Level 3 Clear | |||||||
| 耐 環 境 性 |
使用周圍 溫度 /濕度 |
－25～55℃ （不結冰）/35～85％RH （不結露） | |||||||||
| 使用周圍亮度 | 太陽光：10,000 lx 白熾燈：3,000 lx | ||||||||||
| 耐電壓 | 500V | 2,700V | |||||||||
| 耐振動 | 耐久:10～55Hz 複振幅1.5mm X,Y,Z各方向 2時間 | ||||||||||
| 耐衝擊 | 約50G(500m/ ) X,Y,Z各方向 3回 | ||||||||||
| 保護 構造 |
IEC規格 IP67 | ||||||||||
| 材質 | 外殼：ABS(玻璃纖維，難熱性) 前面覆蓋：聚碳酸脂 | ||||||||||
| 質量 (不包含纜線) |
約20g | 約45g | |||||||||
產品尺寸
| BGS-10N/BGS-20N/BGS-30N | |||

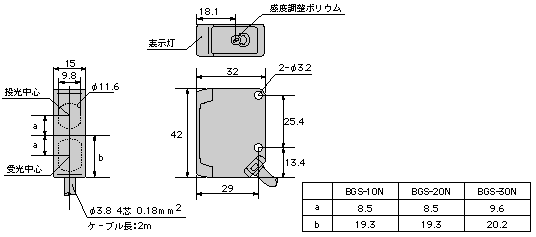

| 編碼類型 | |||
 |
|||

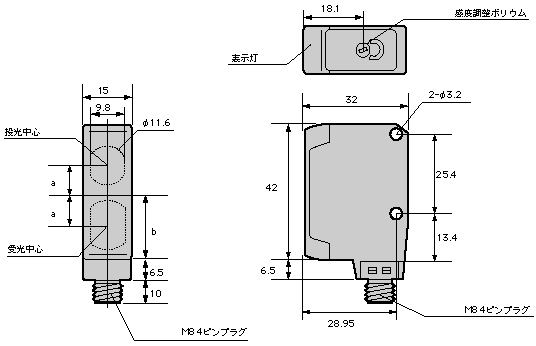

| 連接器類型(BGS-20N除去) | |||
 |
|||
| BGS-V30/V30N/V50/V50N/V80/V80N | |||

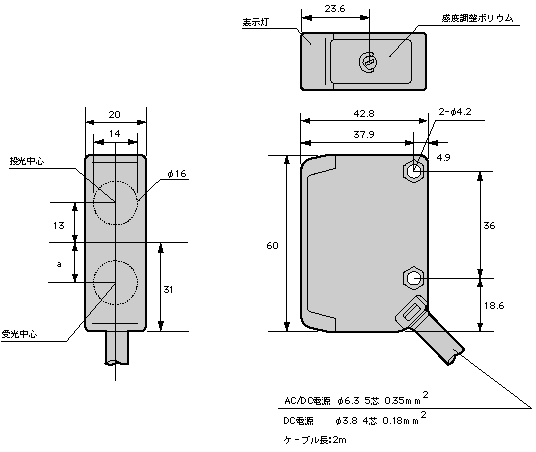

| 編碼類型 | |||
 |
|||

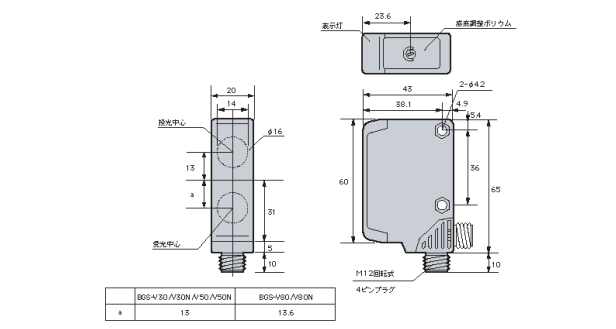

| 連接器類型 | |||
 |
