產品特點

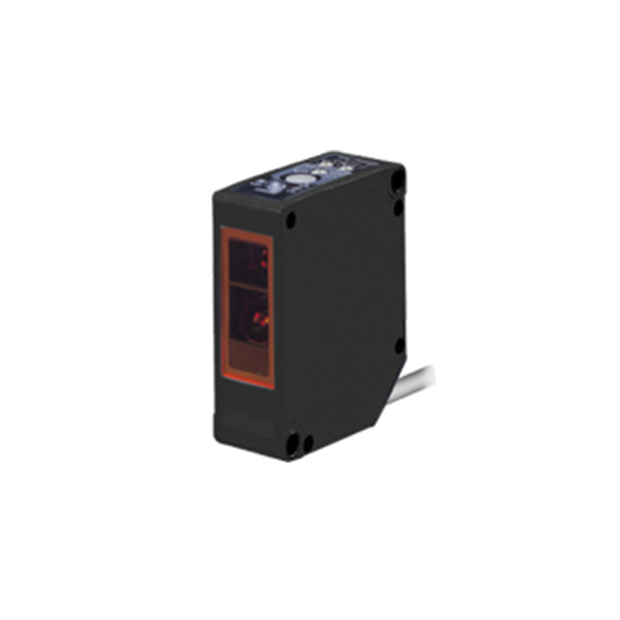

CD1雷射感測器
- 安裝簡化：減少配線與設置工數，提升工作效率。
- 靈活調整：支持外部設定與 Offset 微調，使用便利。
- 輸出選擇：可調整功率輸出形態，適應不同應用需求。
- 標準認證：符合 CE 標準，確保品質與安全性。
- 廣泛測量：適用多種測量範圍，提升適應性
- 堅固防護：IP67 防護構造，可用於惡劣環境
| 外部設定與教學輸入 | 簡易設定與教學方式 | ||
| 使用者可透過外部教學輸入執行各種設定， 如測量範圍調整、偏移量設定及重置。 按下教學按鈕後，可進行操作， 例如使用 0V 連接粉色導線， 以確保設備準確運行。 |
根據教學方式，可進行辨別與控制輸出設定， 確保簡單且有效的調整，提升操作便利性。 |
||
| 業界最長 20 m 檢出距離 | 雙輸出功率形態的選擇 | ||
| 放大器內藏型位移感應器將感應器頭與放大器本體 整合為一體，減少配線需求並降低設置工數， 提升安裝效率與操作便利性。 |
CD1 和 CD2 型號的放大器內置型位移感應器 同時具備控制輸出與模擬輸出兩種功能， 突破傳統位移感應器僅提供單一輸出模式的限制， 使設備控制更靈活、應用範圍更廣。 |
||
 |
 |
||
| 廣泛測量範圍對應能力 | IP67 保護構造 | ||
| CD1: 雷射等級 2 測量範圍 30 ± 4 mm 50 ± 10 mm 100 ± 35 mm 130 ± 50 mm 250 ± 150 mm CD2 : LED 測量範圍 25 ± 5 mm |
位移感應器具備卓越的 IP67 防護性能， 確保防塵與防水特性。 其防塵設計可防止粉塵侵入內部， 而防水機能則能在規範條件下 浸入水中而不受影響， 展現優於同類產品的保護能力。 |
||
| CE 認證產品 | |||
| 產品符合歐盟 EMC 指令規範， 適用於出口市場， 確保電磁兼容性並符合歐洲標準。 |
|||
| Offset 調整功能 | |||
| CD1 允許在檢測範圍內的任意位置調整 模擬輸出至 12mA，以提升測量精度。 CD2 的初始狀態則限制在橘色點燈範圍內， 模擬輸出電流維持在 12mA ± 0.8mA。 |
產品規格
| 型 式 | CD1-30N | CD1-50N | CD1-100N | CD1-130N | CD1-250N | |
| 測量中心距離 | 30mm | 50mm | 100mm | 130mm | 250mm | |
| 測量範圍 | ±4mm | ±10mm | ±35mm | ±50mm | ±150mm | |
| 光 源 | 可見光半導體雷射光 (波長650nm，3.3mA max，級2) |
紅色LED (波長650nm) | ||||
| 點 直 徑 | ø0.5mm | ø0.5mm | 1x1.5mm | 1x1.5mm | 1.5x3mm | |
| 分辨能力 | 模擬輸出 | 1μm/100ms | 3μm/100ms | 15μm/100ms | 20μm/100ms | 150μm/100ms |
| 3μm/10ms | 10μm/10ms | 50μm/10ms | 70μm/10ms | 500μm/10ms | ||
| 10μm/1ms | 30μm/1ms | 150μm/1ms | 200μm/1ms | 1500μm/1ms | ||
| 集電極開路輸出 | 模擬輸出的分辨能力 + 同意差距 | |||||
| 線 性 | ±2%FS | ±3.5%FS | ±5%FS | |||
| 溫度特性(漂移) | ±0.02%/℃ FS | |||||
| 應答速度 | 100ms / 10ms / 1ms 開關轉換 | |||||
| 靈敏度轉換 | Set / Fix / Auto 開關轉換 | |||||
| 機能 | 操作模式 | Set / Run / Run off delay 開關轉換 | ||||
| 檢出範圍測量 | 2點教學方式 | |||||
| offset調整範圍 | 在檢測範圍內任意的位置，12.00mA調整模擬輸出 | |||||
| 輸入 | 空白輸入 | 裝備 | ||||
| 外部教學輸入 | 裝備 | |||||
| 輸出 | 模擬輸出 | 4~20mA | ||||
| 控制輸出功率 | NPN 100mA max. 1.8V / NPN 100mA max. 1.8V | |||||
| 計時器 | 關斷延遲40ms開關轉換 | |||||
| 保護電路 | 過電流保護 | 有 | ||||
| 逆接保護 | 有 | |||||
| 定格 | 電源電壓 | DC12~24V(-5%、+10%) | ||||
| 消費電源 | DC12時：120mA max. CD24V時：75mA max. | |||||
| 耐雜音 | ICE規格 | CE適合 | ||||
| 使用周圍光度 | 日光：10,000 lx 白熾燈：3,000 lx | |||||
| 耐環境性 | 使用周圍溫度/濕度 | -10℃~40℃(不結冰)/35~85%RH(不結露) | ||||
| 保存周圍溫度/濕度 | -10℃~60℃(不結冰)/35~95%RH(不結露) | |||||
| 耐振動 | 10~55Hz 複振幅1.5mm X,Y,Z各方向2時間 | |||||
| 耐衝擊 | 500m/s² (50G) X,Y,Z各方向3次 | |||||
| 保護構造 | IP 67 | |||||
| 絕緣抵抗 | MIN 20MΩ/DC500V | |||||
| 電路穩定時間 | 15分 .max | |||||
| 材質 | 外殼：鋅壓鑄 鏡頭：玻璃 | |||||
| 質量(不包含纜線) | 約 130g | |||||

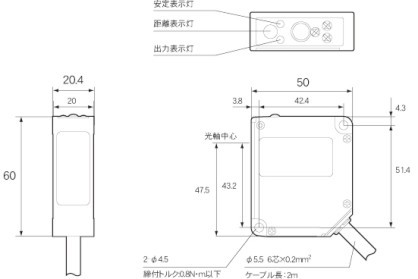

產品尺寸
| CD1尺寸 | |||
 |
