產品特點

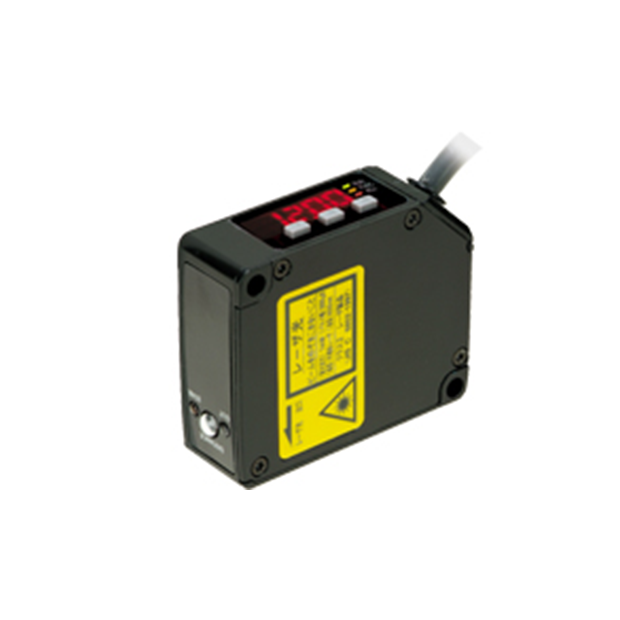

CD3 數字顯示型雷射感測器
- 銀行機能：支援多樣化測量需求。
- Offset 機能：可調整輸出數值以提升精度。
- 間距調整機能：靈活設定測量範圍。
- 比較器上下限值設定機能：提高測量準確性。
- 材質測量能力：可測量黑色橡膠與光澤面。
- 模擬輸出機能：測量失敗時仍可提供輸出。
- 簡易設定與即時距離確認：操作便捷，當場確認測量結果。
- 材質特性數據比較：提供 PSD 方式與 CCD 方式的對照分析。
| 穩定測量黑色橡膠與光澤面 | |||
| CD3 採用 CCD 受光素子，可不受對象物顏色與材質影響， 確保精準測距。透過電子快門技術， 黑色橡膠與光澤面也能獲得最適合的受光控制， 提升測量穩定性。 |
.jpg) |
||

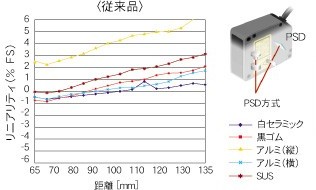

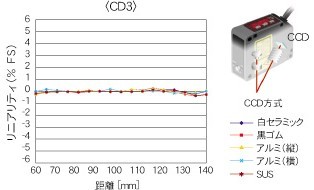

| PSD 與 CCD 方式材質特性比較 | |||
| 對比以往裝載 PSD 受光素子的產品與 CD3 系列的 CCD 受光素子機型，透過五種不同材質的測試， 證明 CCD 技術能穩定測量， 不受對象物顏色與材質影響，提升測距精度與可靠性。 |
 |
||
| Offset 機能 | |||
| 可在測量範圍內任意點進行零調整， 簡化安裝時的輸出設定， 並確保基準測量工作的準確性， 提升使用便利性。 |
.gif) |
||
| 間距調整機能 | |||
| 可調整輸出電流的傾斜度，修正位移量與輸出間的關係， 初始值可在 ±50% 範圍內進行修正，以提升測量精度與適應性。 |
.gif) |
||
| 比較器上下限值設定機能 | |||
| 可在測量範圍內任意兩點之間設定 OK 輸出。 內建數位計時面板，即使集電極開路時無物體檢測， 仍可進行上下限值設定。 此外，無論是極限 NG 工作的上下限調整， 或基於教學模式的上下限設定，均可靈活適用。 |
.jpg) |
||
| 簡易設定與即時距離確認 | 銀行機能 | ||
| 設備內建計時數位面板， 將擴大機整合於單一機體內。 透過 LED 顯示與三鍵操作， 使用者可輕鬆設定並執行多功能操作， 確保測距調整更直觀且便利。 |
可儲存最多三組設定記憶體， 使設備能迅速應對測量條件變化， 提升調整效率， 在計劃與實際應用中發揮更高效的適應能力。 |
||
| 量異常時的模擬輸出機能 | |||
| 設備提供兩種模式應對測量異常狀況： CLp 模式可將輸出固定為 24mA， 而 Hold 模式則可記錄當前測量數值， 確保數據穩定性與靈活性。 |
|||
產品特點
| 型 式 | CD3-30N | CD3-50N | CD3-80N | CD3-100N | CD3-250N | |
| 測量中心距離 | 30mm | 50mm | 80mm | 100mm | 250mm | |
| 測量範圍 | ±4mm | ±10mm | ±15mm | ±40mm | ±150mm | |
| 光 源 | 紅色半導體雷射(波長650nm，1mW max，級2) | |||||
| 點直徑(測量範圍中心) | ø0.5mm | ø0.8mm | 1x1.5mm | 1x1.5mm | 1.5x3mm | |
| 分解能力 | 4μm | 10μm | 10μm | 30μm | 150μm | |
| 線 性 | ±1%FS | 250mm未滿 :±1.5%FS 250mm以上 :±2.5%FS |
||||
| 溫度特性(漂移) | ±0.08% FS /℃ | |||||
| 靈敏度轉換 | 固定(1~20) / Auto轉換 | |||||
| 機能 | 操作模式 | 按鈕轉換 | ||||
| 控制輸出的 檢出範圍設定 |
由按鈕的手冊設定和2點教學方式 | |||||
| offset調整範圍 | 在測量範圍內任意的位置，12.00mA調整模擬輸出 | |||||
| 控制輸出的 滯後現象調整 |
0.00~1.00mm | 0.00~2.49mm | 0.00~3.75mm | 0.00~10.00mm | 0.00~37.50mm | |
| 平均ng值調整 | 輸出平均化回數，1,4,16,64,256,1024回選擇 | |||||
| 輸入 | A:銀行轉換 B:雷射光OFF+零重置 C:靈敏度教學+零重置 D:雷射光OFF+靈敏度教學選擇從4個到1個 |
|||||
| 輸出 | 模擬輸出/ | 4~20mA採樣週期(約1ms)x平均ng值 | ||||
| 應答時間 | (靈敏度Auto時靈敏度固定時的響應時間+最大20ms) | |||||
| 控制輸出/ | NPN類型 集電極開路 100mA max./DC24V / 2.2ms | |||||
| 應答時間 | (靈敏度Auto時，最大20.5ms) | |||||
| 計時器 | 延遲開啟/延遲關閉/一次通過/計時有無 的切換 (0~999ms為每1ms設定，0~10S為每1秒設定) |
|||||
| 保護電路 | 過電流保護 | 250mA以上 | ||||
| 逆接保護 | 有 | |||||
| 定格 | 電源電壓 | DC12~24V(-5%、+10%) | ||||
| 消費電流 | DC12當時：120mA max. CD24V當時：80mA max. | |||||
| 耐雜音 | IEC規格 CE適合 | |||||
| 耐環境性 | 使用周圍光度 | 日光：10,000 lx 白熾燈：3,000 lx | ||||
| 使用周圍溫度/濕度 | -10℃~40℃(不結冰)/35~95%RH(不結露) | |||||
| 耐振動 | 10~55Hz 複振幅1.5mm X,Y,Z各方向2時間 | |||||
| 保護構造 | IP 67 | |||||
| 絕緣抵抗 | MIN 20MΩ/DC500V | |||||
| 電路穩定時間 | 30分 .max | |||||
| 材質 | 外殼：鋅壓鑄 窗：玻璃 | |||||
| 質量(不包含纜線) | 約 130g | |||||

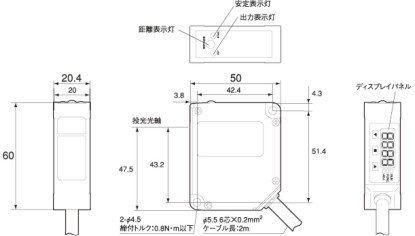

產品尺寸
