產品特點

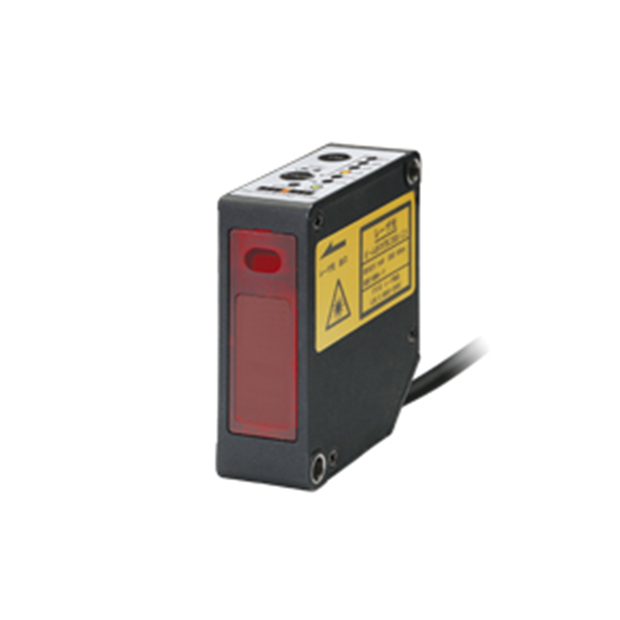

CD33 雷射位移計
- RS422 I/F 模式：適用於各種測量範圍。
- 單機設計：具備運算能力，無需外接控制器。
- 模擬輸出：支援 4-20mA 或 0-10V 訊號。
- 電晶體控制輸出：提供兩組獨立控制輸出。

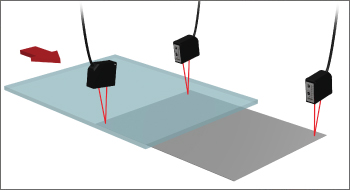

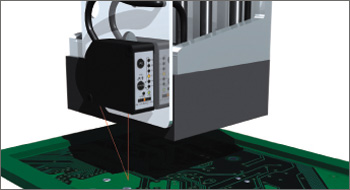

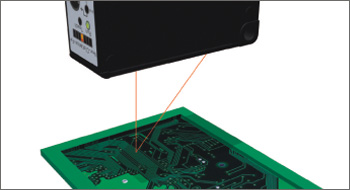

| 測量基板翹曲 | 測量安裝部件高度 | 橡膠片材檢測的煤層 | 玻璃基板的厚度 測量高度控制(正反射型) |
.jpg) |
.jpg) |
.jpg) |
.jpg) |
| 透明體厚度測量技術 | |||
| 透過雷射光束以特定角度照射透明體表面， 可利用反射光的特性進行厚度測量。 玻璃表面的反射光被兩組光接收元件捕捉， 並透過測量兩峰之間的距離， 精確計算材料的厚度。 |
 |
||
| 超輕量級內置放大器技術 | |||
| 感應器頭與放大器控制器集成為一體， 不需額外考慮控制面板的安裝空間。 憑藉約 65g 的輕巧設計， 該設備可靈活安裝於可動部件上， 提升系統整合度與應用便利性。 |
 |
||
| 子像素處理技術 | 高精度開關功能 | ||
| 透過細分 C-MOS 元件的像素， 系統可準確捕捉波形特徵， 從而實現高精度的距離測量。 該技術支持 2μm 高精度位移測量， 確保數據穩定且測量結果可靠。  |
設備可根據工件反射率自動調整開口部門， 透過光量控制校正至最佳靈敏度。 此技術成功降低因顏色與 材料差異所造成的測量誤差， 提升檢測精度與穩定性。  |
||
| 輕量化小型設計 | 直觀簡易操作設計 | ||
| 設備重量僅 65g，較傳統機型減輕約 50%， 適合嵌入式應用。 安裝於氣缸等移動部件時可有效減少負擔， 同時具備 IP67 防水性能， 確保耐用性與環境適應性。  |
設備採用簡單的 SELECT 鍵與 SET 按鈕配置， 確保操作流暢。LED 指示燈可顯示當前設置項目， 使調整過程更直觀，提升使用便利性。  |
||
| 高精度檢測範圍設置 | MF 多功能輸入設置 | ||
| 設備可獨立設定檢測範圍，具備高控制精度， 輸出滯後僅 0.15%F.S.。 10 型傳感器的距離設置精度 提升至傳統方式的 30 倍（SMC 比較）， 最高解析度達 12μm。 此外，Konpare 過程可作為輸出數據集的一項功能， 確保測量精準度與穩定性。  |
設備提供 MF 多功能輸入，可用於停止雷射光輻射、 外部教導測量值，以及選擇適用的測量模式。 可依應用需求靈活設置，確保操作精準且多樣化。  |
||
| 高性價比雷射光位移傳感器 | |||

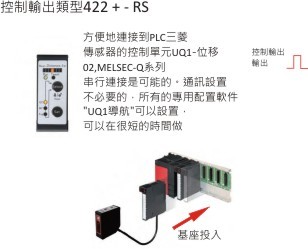

| 透過精簡電路設計，設備保留必要功能並降低成本， 同時確保高精度測量。 提供 2 通道控制電壓與模擬電流輸出， 並可選擇 RS-422 控制輸出型或高功率型， 滿足不同設備需求， 使高準確度測量以更具經濟效益的方式實現。   |
|||
產品規格
| 擴散反射型：測量距離 | ||||||
| 型 式 | CD33-30N□ | CD33-50N□ | CD33-85N□ | CD33-120N□ | CD33-250N□ | |
| 測量中心距離 | 33mm | 50mm | 85mm | 120mm | 250mm | |
| 測量範圍 | ±4mm | ±10mm | ±20mm | ±60mm | ±150mm | |
| F.S.(滿量) | 8mm | 20mm | 40mm | 120mm | 300mm | |
| 光 源 | 最大輸出功率1mW：655nm紅色半導體雷射光的波長 | |||||
| 雷射光類 | IEC/JIS：CLASS 2 FDA：CLASS II | |||||
| 光斑尺寸※1 | 0.1x0.1mm | 0.5x1.0mm | 0.75x1.25mm | 1.0x1.5mm | 1.75x3.5mm | |
| 線 性 | ±0.1%F.S. | ±0.3%F.S. | ||||
| 重 複 性 | 2μm(應答時間:快速時4μm) | 5μm(應答時間:快速時8μm) | 10μm(應答時間:快速時15μm) | 30μm(應答時間:快速時45μm) | 75μm(應答時間:快速時100μm) | |
| 採樣週期 | 0.5(初期設定)、1、1.5、2ms 4段階切換可能 | 0.75(初期設定)、1、1.5、2ms 4段階切換可能 | ||||
| 響應時間 ※2平均 |
快速 | 5ms以下：平均1次(1ms)+感度切換時間(最大4ms) | 7.5ms以下：平均1次(1.5ms)+感度切換時間(最大6ms) | |||
| 標準 | 12.5ms以下：平均16次(8.5ms)+感度切換時間(最大4ms) | 19ms以下：平均16次(13ms)+感度切換時間(最大6ms) | ||||
| 高分辨率 | 36.5ms以下：平均64次(32.5ms)+感度切換時間(最大4ms) | 55ms以下：平均64次(49ms)+感度切換時間(最大6ms) | ||||
| 溫度特性 | ± 0.08% / ℃ F.S. | |||||
| 表示燈 | 距離表示 | 操作表面上LED顯示 (25步驟) | ||||
| 輸出表示 | 輸出Q1,Q2 LED (橙色) | |||||
| 輸入表示 | 輸入 MF LED (橙色) | |||||
| MF(多功能)輸入 | 停止雷射光輻射，外部教導※3、採樣和保持選擇可能 應答時間：3ms以下 | |||||
| 接線形態 | 電纜公式：驗證碼長2m ø5 | |||||
| 保護回路 | 反極性保護，過電流保護 | |||||
| 保護構造 | IP 67 | |||||
| 使用周圍溫度/濕度 | -10~+45℃/35~85%RH(不結冰或結露) | |||||
| 使用周圍照度 | 太陽光：10,000 lx 白熾燈：3,000 lx | |||||
| 耐振動 | 10~55Hz 複振幅1.5mm X,Y,Z各方向2時間 | |||||
| 耐衝擊 | 約 50G(500m/s²) X,Y,Z各方向3回 | |||||
| 電路的穩定時間 | 約1.5s | |||||
| 預熱時間 | 15min. Max. | |||||
| 材質 | 外殼：PBT 前蓋：PMMA 電纜：PVC | |||||
| 質量(不包含代碼) | 約65g | |||||
| 擴散反射型：輸出規格 | ||||
| 種 類 | 輸入模擬電流 | 輸入模擬電壓 | RS-422型 | |
| 型 式 | CD33-□□NA | CD33-□□NV | CD33-□□N-422 | |
| 電源電壓 | DC12~24V、+10/-5% | DC18~24V、+10/-5% | DC12~24V、+10/-5% | |
| 消費電流 | max.85mA (包括模擬輸出) |
max. 55mA | ||
| 控制輸出 | 輸出通道數 | 2ch:Q1、Q2(Q2初期設定自我診斷輸出 | 1ch:Q2 (初期設定自我診斷輸出) |
|
| 輸出方式 | NPN集電極開路輸出 100mA max./DC30V殘留電壓 1.8V | |||
| 模擬輸出 | 4~20mA 負載阻抗300Ω以下 |
0~10V輸出阻抗100Ω | 非裝備 | |
| 通訊功能 | 非裝備 | RS-422 9600~76800bps | ||
| 單向反射型 | ||||
| 型 號 | CD33-L30N-422 | CD33-L50N-422 | CD33-L85N-422 | |
| 測量對象物體 | 鏡子、玻璃 | |||
| 測量中心距離 | 26.3mm | 47.3mm | 82.9mm | |
| 測量範圍 | ±2mm | ±5mm | ±10mm | |
| F.S.(滿量) | 4mm | 10mm | 20mm | |
| 光 源 | 紅色半導體雷射光 波長：655nm 最大輸出：390μW | |||
| 雷射光類 | IEC/JIS：CLASS 1 FDA：CLASS II | |||
| 光斑尺寸※1 | 0.1x0.1mm | |||
| 線 性 | ±0.2%F.S. | |||
| 重 複 性 | 1μm | 2.5μm | 5μm | |
| 採樣週期 | 0.5(初期設定)、1、1.5、2ms 4段階切換可能 | |||
| 響應時間 ※2平均 |
快速 | 5ms以下：平均1次(1ms)+感度切換時間(最大4ms) | ||
| 標準 | 12.5ms以下：平均16次(8.5ms)+感度切換時間(最大4ms) | |||
| 高分辨率 | 36.5ms以下：平均64次(32.5ms)+感度切換時間(最大4ms) | |||
| 控制輸出 | 輸出通道數 | 1ch:Q2(初期設定自我診斷輸出) | ||
| 輸出方式 | NPN集電極開路輸出 100mA max./DC30V 殘留電壓1.8V | |||
| 模擬輸出 | 非裝備 | |||
| 通訊功能 | RS-422 9600,19200,38400,76800bps | |||
| 溫度特性 | ± 0.08% / °C F.S. | |||
| 表示燈 | 距離表示 | 操作表面上LED顯示 (25步驟) | ||
| 輸出表示 | 輸出Q1,Q2 LED (橙色) | |||
| 輸入表示 | 輸入 MF LED (橙色) | |||
| MF(多功能)輸入 | 停止雷射光輻射，外部教導※3、採樣和保持選擇可能 應答時間：3ms以下 | |||
| 電源電壓 | DC12~24V、+10/-5% | |||
| 消費電流 | max. 55mA | |||
| 接線形態 | 電纜公式：驗證碼長2m ø5 | |||
| 保護回路 | 反極性保護，過電流保護 | |||
| 保護構造 | IP 67 | |||
| 使用周圍溫度/濕度 | -10~+45℃ / 35~85%RH(不結冰或結露) | |||
| 使用周圍照度 | 太陽光：10,000 lx 白熾燈：3,000 lx | |||
| 耐振動 | 10~55Hz 複振幅1.5mm X,Y,Z各方向2時間 | |||
| 耐衝擊 | 約50G(500m/s²) X,Y,Z各方向3回 | |||
| 電路的穩定時間 | 約1.5s | |||
| 預熱時間 | 15min. Max. | |||
| 材 質 | 外殼：PBT 前蓋：PMMA 電纜：PVC | |||
| 質量(不包含代碼) | 約65g | |||
產品尺寸

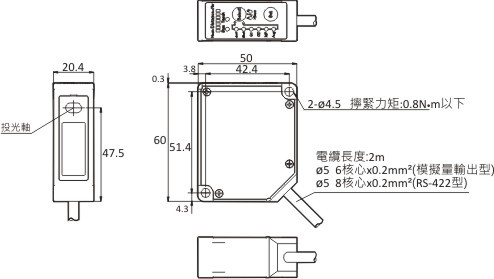

| CD33尺寸 | |||
 |

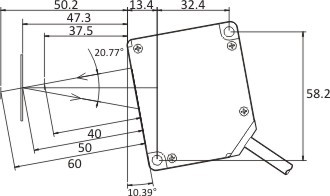

| 正反射型側面 | |||
| CD33-L30N-422 | CD33-L50N-422 | ||
 |
 |
||

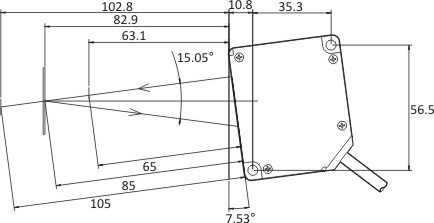

| CD33-L85N-422 | |||
 |
|||
