產品特點

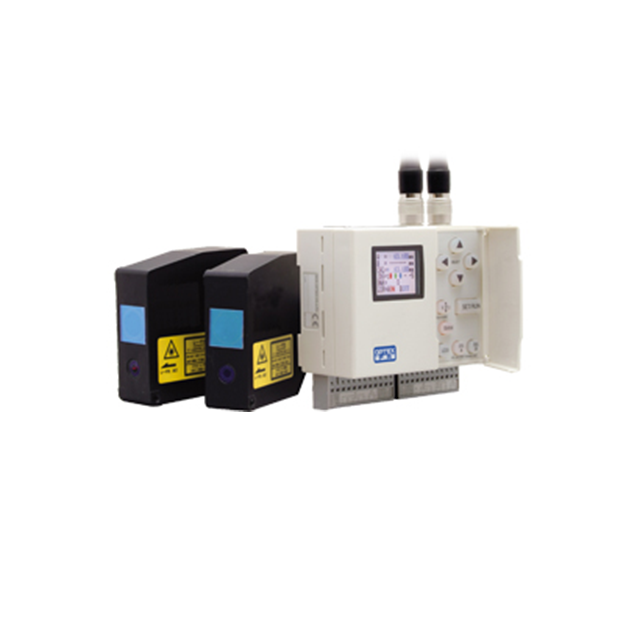

CD4 高精度雷射感測器
- 影像技術：高感度線性影像感應器。
- 光量控制：電子快門自動調節光量。
- 防水性能：IP67防護，適用各種環境。
- 輕巧設計：業界最小、最輕感應器頭。
- 測量能力：高速、高精度測量技術。
- 多樣規格：依測量範圍及解析度提供三種型號。

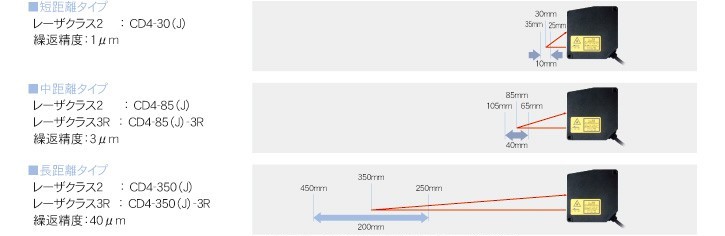

| 多樣規格，靈活選擇 | |||
| 該感應器提供三種不同類型的感應器頭， 皆具備一致的用途設計， 並根據測量範圍與分解能力進行最佳化。 使用者可依需求選擇最適合的規格， 以確保測量精度與應用靈活性。 |
 |
||
| 輕巧精準，靈活適用 | IP67 防水設計，耐環境挑戰 | ||
| 感應器頭具備最小最輕量設計 （W25.6×H78×D75mm，重250克）， 可靈活安裝於機械手臂等各類起動部件， 同時維持高精確度測量。 |
感應器頭具備 IP67 防水性能， 可直接接觸水而不受損， 適用範圍廣泛。 然而，檢測時若水或油附著， 可能因光折射影響測量精度。 |
||
| 雙重技術，精準高速測量 | |||
| 透過高感度線性影像感應器與電子快門 （自動光量控制）雙重技術， 有效降低因物件顏色與光澤造成的測量誤差。 幾乎不受材質影響，達成線性精度±0.1％。 |
|||
| 自動光量控制，精准調節 | |||
| 電子快門依據工作物反射率，自動調整開度， 確保最佳受光量控制，降低測量誤差（靈敏度 AUTO 模式）。 .gif) |
|||
| 高感度線性影像技術，精度再提升 | |||
| 感應器採用高像素受光素子， 解析度較以往提升 5 倍， 並透過更高敏感度將線性層次提升至 10 倍， 實現更精確的測量性能。 |
.gif) |
||
產品規格
| 型 式 | CD4-30(J) | CD4-85(J) | CD4-350(J) |
| 測量範圍 | 30±5mm | 85±20mm | 350±100mm |
| 光 源 | 紅色半導體雷射 級2(波長650nm、最大輸出功率 1mW) | ||
| 點 直 徑 | 大約 30 x 100μm | 大約 70 x 290μm | 大約 300 x 700μm |
| 線 性 | ±0.1%FS | ||
| 分 辨 率 | 1μm / 1μm | 3μm / 3μm | 40μm / 40μm |
| 電源電壓 | 提供專用擴大器組件 | ||
| 溫度特性 | ±0.01%FS | ||
| 表 示 燈 | 雷射輻射表示燈：綠色(雷射輻射中點燈) 測量範圍表示燈：紅色燈(近距離)； 酸橙點燈(測量中心)；綠色點燈(遠距離方面)； 赤綠交替點燈(測量範圍外及測量不能時候) |
||
| 保護構造 | IP 67 (連接器結合部除去) | ||
| 使用周圍溫度 | -10~+45℃(結露)/保存時：-20~+60℃ | ||
| 使用周圍濕度 | 35~85RH/保存時：35~85RH | ||
| 使用周圍光度 | 受光方面發光強度 3,000 lx以下(白熾燈) | ||
| 耐振動性 | 10~55Hz複振幅1.5mm XYZ方向2時間 | ||
| 耐衝擊性 | 50G (500m/s2) | ||
| 材質 | 感應器頭個體：鋁壓鑄件，投受光部覆蓋物：玻璃 | ||
| 電纜延長 | 延長電纜(任選部件)在最多10m可能 | ||
| 質 量 | 250g(包含電纜50cm) | ||
產品尺寸

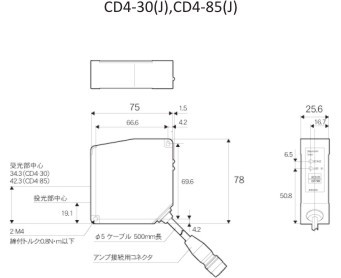

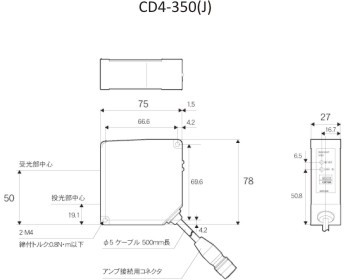

| CD4尺寸 | |||
 |
 |
||
