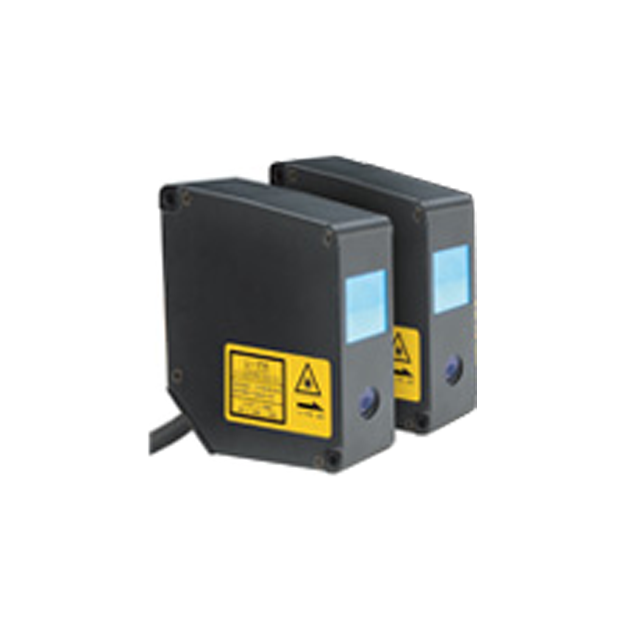

CD5 高性能多探頭雷射位移感測器
- 核心特性：高解析度、高穩定性、高可操作性。
- 精度表現：業界頂級解析度與線性精度。
- 多重計算：3 個傳感頭檢測結果綜合計算。
- 獨立測量：傳感頭可獨立於控制器運作。
| 卓越解析度，穩定精確測量 | 多重計算，提升測量應用 | 獨立運作，靈活測量輸出 | |
| 感測器達成目錄標示的線性精度， 其中白色陶瓷測量精確度高達 ±0.05%F.S。 即便是過去檢測不穩定的 SUS 及 黑色橡膠材料，亦能提供穩定測量結果。 |
可將最多 3 個傳感頭連接至單一控制器， 透過控制器進行厚度、 水平差異及平整度等多重測量計算， 拓展應用範圍。 |
傳感頭內建基本測量功能， 即使無控制器，也能透過 RS232 介面及 雷射開關與同步輸入， 直接獲取測量結果。 |
|
 |
 |
 |
|
產品規格
| 面 型 |
CD5-L25 窄角度 CD5-LW25 寬角度 |
 |
 |
透明體和鏡面物體的測量 可測量玻璃的厚度 測量範圍: 25 +/- 1mm 解析度: 0.02um 線性精度: +/- 0.08%F.S. |
| 擴 散 反 射 型 |
CD5-30 窄角度 CD5-30W 寬角度 |
 |
|
短量測距離型 解析度是原來的5倍 測量範圍: 30 +/- 5mm 解析度: 0.2um 線性精度: +/- 0.08%F.S. |
| 擴 散 反 射 型 |
CD5-85 窄角度 CD5-W85 寬角度 |
 |
 |
中等量測距離型 同等級中擁有最高的線性精度 測量範圍: 85 +/- 20mm 解析度: 1um 線性精度: +/- 0.05%F.S. |
| 擴 散 反 射 型 |
CD5-W350 寬角度 |
 |
 |
長量測距離型 寬角度檢測使其擁有高精度&高穩定性 測量範圍: 350 +/- 100mm 解析度: 5um 線性精度: +/- 0.08%F.S. |
| 擴 散 反 射 型 |
CD5-W500 寬角度 |
 |
 |
特長量測距離型 即使距離很長但仍達到業界最高精度 |
| 擴 散 反 射 型 |
CD5-W2000 寬角度 |
 |
 |
超長量測距離型 工業範圍内的最長測量範圍 測量範圍: 2000 +/- 500mm |
| 類 型 | CD5-L25 | CD5-LW25 | CD5-30 | CD5-W30 | CD5-85 | CD5-W85 | CD5-W350 | CD5-W500 | CD5-W2000 | |
| 光學類型 | 鏡面型 | 漫反射型 | ||||||||
| 測量距離 | 25mm | 30mm | 85mm | 350mm | 500mm | 2000mm | ||||
| 測量範圍 | ±1mm | ±5mm | ±20mm | ±100mm | ±200mm | ±500mm | ||||
| 光源 | 設備 | |||||||||
| W/L | 650nm | 650nm | 658nm | 650nm | 658nm | 即 將 上 市 |
||||
| Pw | 390μW | 1μW | ||||||||
| 鐳射等級 | FDA | CLASS II | ||||||||
| 光點尺寸 ※1 | 25x35μm | 100x700μm | 30x700μm | 260x1000μm | 70x290μm | 260x1200μm | 700x2400μm | 1000x3700μm | ||
| 線性精度 ※2 | ±0.08%F.S. (F.S.=2mm) |
±0.08%F.S. (F.S.=10mm) |
±0.08%F.S. (F.S.=40mm) |
±0.08%F.S. (F.S.=200mm) |
±0.08%F.S. (F.S.=400mm) |
|||||
| 解析度 ※2 | 0.02μm | 0.2μm | 1μm | 5μm | 10μm | |||||
| 採樣週期 ※3 | 100, 200, 400, 800, 1600, 3200μm | |||||||||
| 溫度特點 ※4 | ±0.01%F.S./℃ (F.S.=2mm) |
±0.05%F.S./℃ (F.S.=2mm) |
±0.01%F.S./℃ (F.S.=10mm) |
±0.01%F.S./℃ (F.S.=40mm) |
±0.01%F.S./℃ (F.S.=200mm) |
±0.01%F.S./℃ (F.S.=400mm) |
||||
| 串行I/F ※5 | R422 9.6K~1843.2Kbps | |||||||||
| 電源 | DC12~24V ±10% or from CD5A-□ | |||||||||
| 電流 損耗 |
Max. 45mA (DC24V) | |||||||||
| LED指示燈 | 綠色：鐳射被打開 橙色：位於測量距離中心的+/-5%以內 鐳射量測 紅色：位於測量範圍內的近端 綠色：位於測量範圍內的遠端 紅綠交替顯示：位於範圍以外 |
|||||||||
| 防護等級 | IP 67 | |||||||||
| 操作環境溫濕度 | -10～+50℃ / 35～85%RH (無冷凝) | |||||||||
| 儲存環境溫濕度 | -20～+60℃ / 35～85%RH (無冷凝) | |||||||||
| 環境照度 | 最大3,000 lux (白熾燈) | |||||||||
| 耐振動 | 10～55Hz / 1.5mm X,Y,Z 2小時 | |||||||||
| 耐衝擊 | 50g (500m/s2) X,Y,Z 3次 | |||||||||
| 材質 | 外殼：鋁印模壓鑄 | |||||||||
| 連接線 | Max. 50m | |||||||||
| 重量 | 約250g 含 500mm線 | |||||||||
| 適用於此款規格的其他條件： 溫度：23℃，電源電壓：24VDC，採樣週期：100us (CD5-W350/-W500/-W2000：100us) 平均次數：256，目標物：鋁鍍膜鏡面(鏡面型)，白色陶瓷(漫反射型) ø1.定義中心強度為1/e2(13.5%) ø2.平均次數：4096 ø3.預設值：CD-L(W)25/-(W)30/-(W)85：100us，CD5-W350/-W500/-W2000：800us ø4.典型資料 ø5.無控制器。默認設置為9.6kbps.。以下是無任何缺失資料下的I/F速度。 100µs: 921.6kbps, 200µs: 460.8kbps, 400µs: kbps, 800µs: 115.2kbps, 1600µs:57.6kbps, 3200µs:38.4kbps |
||||||||||
| 類 型 | CD5A-N |
| 傳感頭數量 | max.3 |
| 電源電壓 | DC12~24V ±10% |
| 電流損耗 | 350mA/ 24V |
| 溫度漂移 | ±0.01% F.S./ ℃ |
| 介面 | RS-232C/ USB |
| 模擬輸出 | +/- 10V/ F.S. (輸出阻抗：100ohm)， 4~20mA/ F.S. (負載：Max. 300ohm) |
| 報警輸出 | NPN開路集電極最大100mA/ DC24V (殘餘電壓： 最大1.8V)開，當控制器有問題時 |
| 控制輸出 | NPN開路集電極最大100mA/ DC24V (殘餘電壓：最大1.8V) |
| 存儲庫輸入 | 接地時開，16個存儲庫可選 |
| Hold輸入 | 接地時開 |
| 零點復位輸入 | 接地時開，測量值和計算結果可復位 |
| 鐳射OFF輸入 | 接地時開 |
| 顯示幕 | 4.3"" TFT LCD |
| 防護等級 | IP 20 |
| 操作環境溫濕度 | -10~+45℃/ 35~85%RH (無冷凝) |
| 存儲環境溫濕度 | -20~+60℃/ 35~85%RH (無冷凝) |
| 耐振動 | 10~55Hz/ 1.5mm X,Y,Z 2小時 |
| 耐衝擊 | 20G (196m/s2) X,Y,Z 3次 |
| 材質 | 機體：聚碳酸脂 連接端子：尼龍66 |
| 重量 | 約550g含連接線 |
產品尺寸

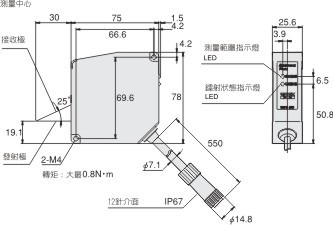

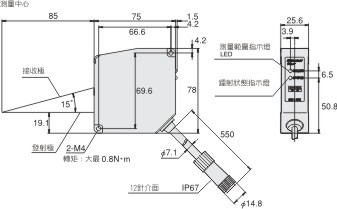

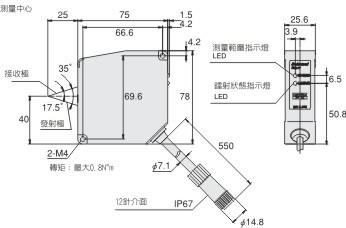

| CD5-L25/-LW25 | CD5-30/-W30 | ||
 |
 |
||

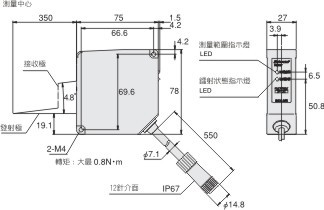

| CD5-85/-W85 | CD5-W35 | ||
 |
 |
||

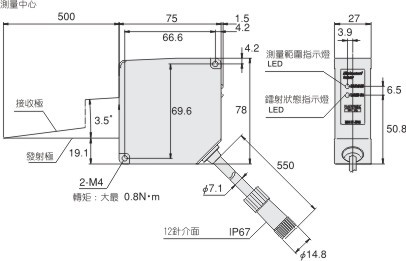

| CD5-W500 | |||
 |
|||

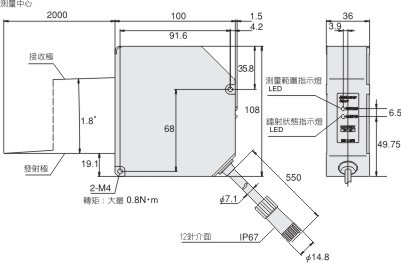

| CD5-W2000 | |||
 |
|||
