產品特點

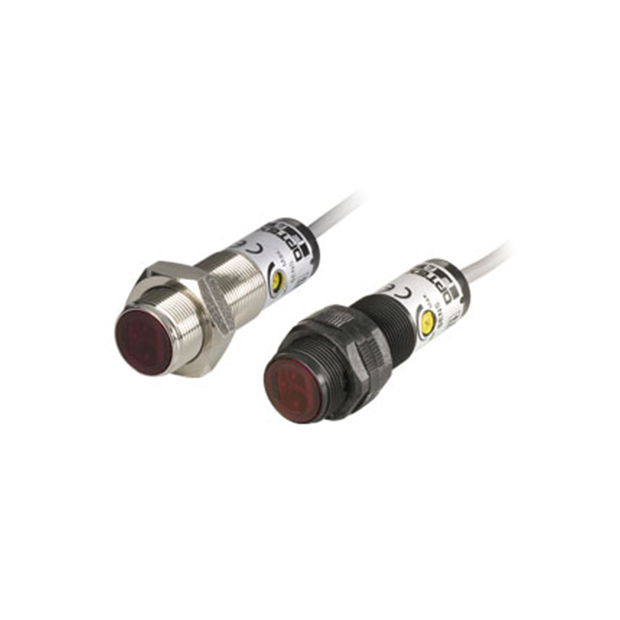

C2 系列 M18 圓柱型感應器
- 雙材質外殼：金屬與樹脂結合，兼具耐用性與輕量化。
- 長距離檢出：透過型感測器，可達 20 m 檢測範圍。
- 直觀顯示：背面顯示燈設計，提升可視性與操作便利性。
| 金屬與樹脂外殼 | |||
| 金屬外殼採用 BSBM（黃銅）材質，具備堅固耐用的特性。 其緊固轉矩達 20 N·m，可在安裝過程中有效避免螺紋損壞，提升操作穩定性。 |
.jpg) |
||
| 樹脂外殼則採用玻璃纖維強化 PBT（Polybutylene Terephthalate）， 常用於機器零件作為金屬替代材料。此材質不僅能確保堅固性， 還能降低產品重量，提高使用便利性。 |
.jpg) |
||
| 業界最長 20 m 檢出距離 | |||
| 透過型感測器實現業界領先的 20 m 檢出距離，滿足長距離檢測需求。 其卓越性能使其適用於多種應用場景，提供更穩定可靠的檢測效果。 |
.jpg) |
||
| 直觀顯示燈 | |||
| 背面配備安定表示燈（綠）與輸出表示燈（橙），讓光軸調整與動作確認更加便利。 即使無需水平旋轉，也能輕鬆確認運行狀態，提供直觀且友善的操作體驗。 |
.jpg) |
||
| 運用例子 | |||
| C2 系列適用於 M18 孔位，可靈活安裝於傳送帶。 | |||

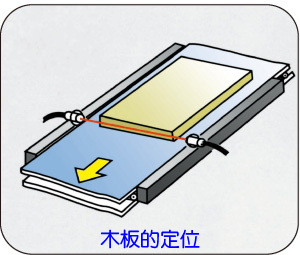

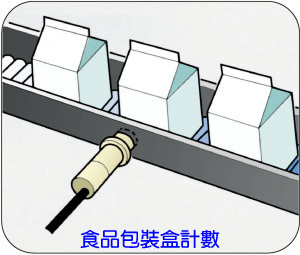

| 木板檢測 | 食品包裝盒檢測 | ||
 |
 |
||
產品規格
| 種 類 | 形狀 | 檢出距離 | 投射光源 | 接頭式 | 電纜式 | |
| 透過型 |  |
 |
紅色LED | C2TP-2000N | C2TM-2000N | |
| (C2TP-2000CN) | (C2TM-2000CN) | |||||
| 回歸反射 |  |
 |
紅色LED (內置偏振濾光器) |
C2RP-F400N (C2RP-F400CN) |
C2RM-F400N (C2RM-F400CN) |
|
 |
紅外線LED (無偏振濾光器) |
C2RP-350N (C2RP-350CN) |
C2RM-350N (C2RM-350CN) |
|||
| 擴散反射型 |  |
 |
紅色LED | C2DP-80N (C2DP-80CN) |
C2DM-80N (C2DM-80CN) |
|
 |
紅色LED | C2DP-40N (C2DP-40CN) |
C2DM-40N (C2DM-40CN) |
|||
 |
紅色LED | C2DP-11N (C2DP-11CN) |
C2DM-11N (C2DM-11CN) |
|||
| 透過型．回歸反射型 | |||||
| 種 類 | 透過型 | 回歸反射 (內置偏振濾光器) | 回歸反射 (無偏振濾光器) | ||
| 型 式 |
金屬 外殼 |
電纜式 | C2TM-2000N | C2RM-F400N | C2RM-350N |
| 接頭式 | C2TM-2000CN | C2RM-F400CN | C2RM-350CN | ||
| 樹脂 外殼 |
電纜式 | C2TP-2000N | C2RP-F400N | C2RP-350N | |
| 接頭式 | C2TP-2000CN | C2RP-F400CN | C2RP-350CN | ||
| 檢出距離 | 20m | 0.01～4m | 0.01～3.5m | ||
| 光源 | 紅色LED | 紅色LED | 紅外線LED | ||
| 光點大小 | 約φ1100mm(距離20m處) | 約φ270mm(距離4m處) | |||
| 回應時間 | 500μs以下 | ||||
| 靈敏度調整 | 單圈電位器調節 | ||||
| 指示燈 | 輸出指示燈：橙色LED、穩定指示燈：綠色LED(透過型投光器沒有指示燈) | ||||
| 控制輸出 | NPN型集電極開路Max.100mA / DC30V殘餘電壓1.8V/100mA以下 | ||||
| 輸出模式 | 燈ON / 暗ON 通過線路轉換 | ||||
| 連接形態 | 電纜式：電纜長2m φ3.8 / 連接器式：M12 4大頭針 | ||||
| 額定 | 電源電壓 | DC 10 ～30 V 包含脈動(p-p ) 10% | |||
| 消費電流 | 27mA以下 | 18mA以下 | |||
| 耐噪音 | IEC規格 | CE適合 | |||
| 公司內部規格 | Feilen Level 3 | ||||
| 耐環境性 | 使用周圍溫度 /濕度 | -25～+55℃(不結冰)/35～95％RH(不結露) | |||
| 使用周圍亮度 | 太陽光： 10,000 lx 以下 白熱燈： 3,000 lx 以下 | ||||
| 耐振動 | 10 ～55 Hz 複振幅 1.5 mm X 、 Y,Z 各方向 2 小時 | ||||
| 耐衝擊 | 約50G(500m/s2) X,Y,Z各方向3次 | ||||
| 保護構造 | IEC 規格： IP67 | ||||
| 材質 | 金屬外殼：BSBM，樹脂外殼：PBT，前蓋鏡頭：PMMA | ||||
| 重量(不帶線) | 金屬外殼：約30g，樹脂外殼：約15g | ||||

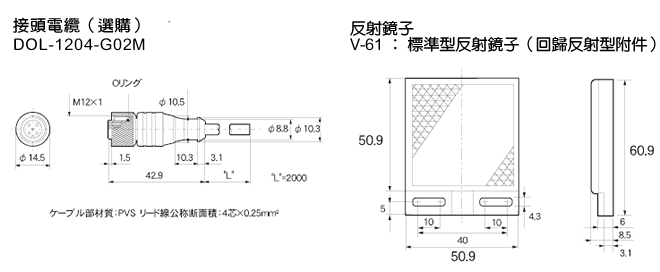

| 附件 | 金屬外殼 | 金屬螺絲帽x 4個 | 金屬螺絲帽x 2個 反射鏡子 V-61 |
金屬螺絲帽x 2個 反射鏡子 V-61 |
|
| 樹脂外殼 | 樹脂螺絲帽x 4個 | 樹脂螺絲帽x 2個 反射鏡子 V-61 |
樹脂螺絲帽x 2個 反射鏡子 V-61 |
||
| 擴散反射型 | |||||
| 種 類 | 擴散反射型(長距離) | 擴散反射型(中距離) | 擴散反射型(短距離) | ||
| 型 式 |
金屬外殼 | 電纜式 | C2DM-80N | C2DM-40N | C2DM-11N |
| 接頭視 | C2DM-80CN | C2DM-40CN | C2DM-11CN | ||
| 樹脂外殼 | 電纜式 | C2DP-80N | C2DP-40N | C2DP-11N | |
| 接頭視 | C2DP-80CN | C2DP-40CN | C2DP-11CN | ||
| 檢出距離 | 0～800mm※2 | 0～400mm※2 | 1～110mm※2 | ||
| 光源 | 紅色LED | ||||
| 光點大小 | 約φ30mm (在距離800mm) |
約φ20mm (在距離400mm) |
約φ8mm (在距離110mm) |
||
| 回應時間 | 500μs以下 | ||||
| 滯後距離 | 10%以下 | ||||
| 靈敏度調整 | 單圈電位器調節 | ||||
| 指示燈 | 輸出指示燈：橙色LED、穩定指示燈：綠色LED(透過型投光器沒有指示燈) | ||||
| 控制輸出 | NPN型集電極開路Max.100mA/ DC30V殘餘電壓1.8V/100mA以下 | ||||
| 輸出模式 | 燈ON/黑暗ON 通過線路轉換 | ||||
| 連接形態 | 電纜式：電纜長2m φ3.8 / 連接器式：M12 4針 | ||||
| 額定 | 電源電壓 | DC 10 ～30 V 包含脈動(p-p ) 10% | |||
| 消費電流 | 18mA以下 | ||||
| 耐雜音 | IEC規格 | CE適合 | |||
| 公司內部規格 | Feilen Level 3 明亮 | ||||
| 耐環境性 | 使用周圍溫度 / 濕度 | -25～+55℃(不結冰)/35～95％RH(不結露) | |||
| 使用周圍亮度 | 太陽光： 10,000 lx 以下 白熱燈： 3,000 lx 以下 | ||||
| 耐振動 | 10 ～55 Hz 複振幅 1.5 mm X 、 Y,Z 各方向 2 小時 | ||||
| 耐衝擊 | 約50G(500m/s2) X,Y,Z各方向3次 | ||||
| 保護構造 | IEC 規格： IP67 | ||||
| 材質 | 金屬外殼：BSBM，樹脂外殼：PBT，前蓋鏡頭：PMMA | ||||
| 重量(不含線) | 金屬外殼：約30g，樹脂外殼：約15g | ||||
| 附件 | 金屬外殼 | 金屬螺絲帽x 2個 | |||
| 樹脂外殼 | 樹脂螺絲帽x 2個 | ||||
產品尺寸

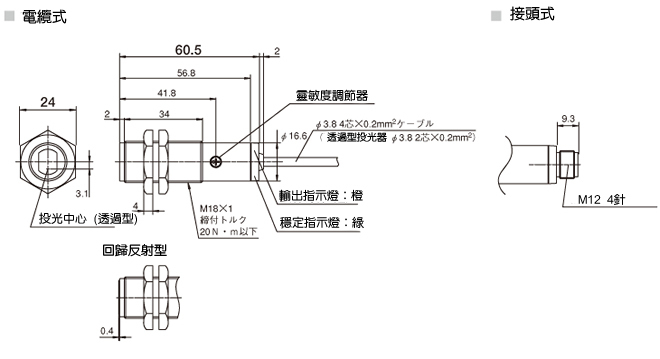

| 金屬外殼 | |||
 |
|||

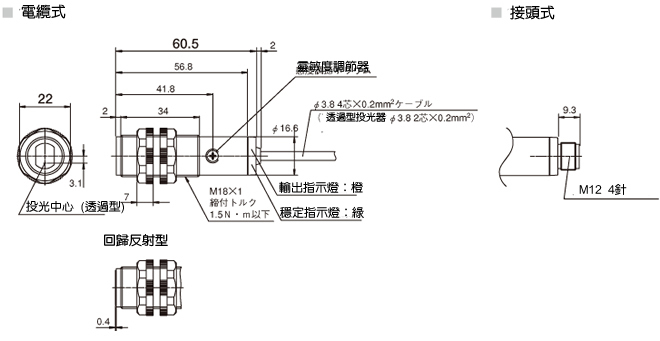

| 樹脂外殼 | |||
 |
|||
 |
