產品特點

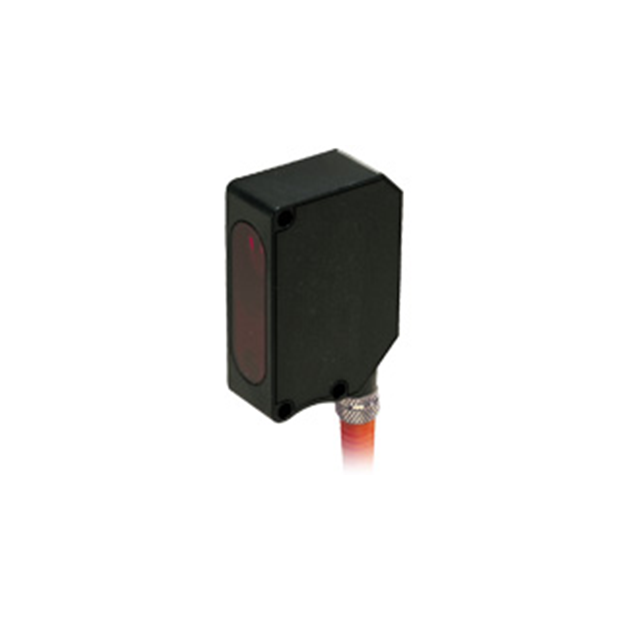

D 系列 放大器內藏型光電開關
- 檢出距離：透過型設計，達 40m 檢測範圍。
- 應答速度：快速反應，應答時間 0.5ms。
- 雷射光點：大光點設計，提升檢測穩定性。

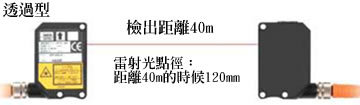

| 高精度長距離檢測技術 | |||
| 該小型光電開關採用紅色雷射光照明， 確保高精確度位置檢測。 透過型設計使其具備業界領先的 40m 檢出距離， 擴大應用範圍並提升穩定性。 |
  |
||
| 高速反應，精準匹配 | |||
| 雷射光電感測器具備 0.5ms 快速應答時間， 確保高效測量。其設計能完美適配高速線材， 提升訊號傳輸穩定性與測量精度。 |
|||

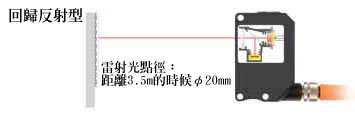

| 大光點設計，快速光軸調整 | |||
| 感測器採用大雷射光點設計，使光軸調整更直覺。 可透過肉眼輕鬆辨識光點位置， 進而快速完成檢出位置設定，提高作業效率。 |
.jpg) |
||
| 運用例子 | |||

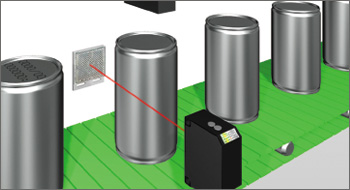

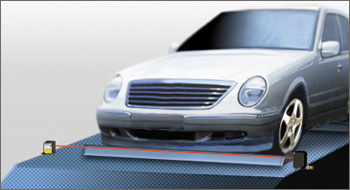

| 確保印字機位置準確 | 組裝線上車輛的最終確認 | ||
.jpg) |
.jpg) |
||

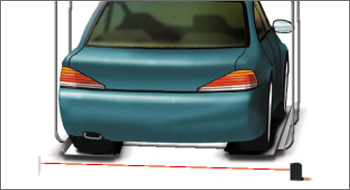

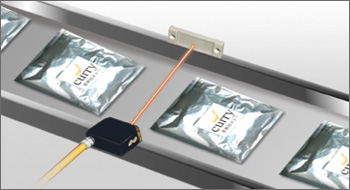

| 蒸煮袋食品到達檢測 | 監測停車場車輛停放位置 | ||
 |
 |
||
產品規格
| 種 類 | 透過型 | 回歸反射型 | |
| 型 式 | 纜線式 | DT-4000N | DR-500N |
| 接頭式 | DT-4000CN | DR-500CN | |
| 檢出距離 | 40m / 40m | 5m / 5m | |
| 光 源 | 紅色雷射半導體 等級 2 | ||
| 點直徑 | φ 15 mm/5 m | φ 20 mm/3.5 m | |
| 應答時間 | 0.5ｍｓ | ||
| 靈敏度調整 | 1 旋轉容量 | ||
| 表示燈 | 輸出功率表示燈 （橙色 LED ）雷射照明表示燈（綠色 LED ） | ||
| 輸出功率控制 | NPNMax100 mA/DC30 V | ||
| 輸出功率形態 | 明 ON / 暗 ON開關切替 | ||
| 連接形態 | 纜線式：電纜長 2 m 直徑 4 mm接頭式：M8×4 | ||
| 絕緣抵抗 | 20 M Ω以上（DC500 V ） | ||
| 定格 | 電源電壓 | DC10～30 V | |
| 消費電流 | 40mA | 30mA | |
| 耐雜音 | IEC規格 | ＣＥ適合 | |
| 內部規格 | Feilen Level 3 | ||
| 耐環境性 | 使用周圍溫度 /濕度 | －10～40℃／35～95％ | |
| 耐振動 | 耐久：10 ～55 Hz 複振幅1.5 mm X,Y,Z 各方向 2時間 | ||
| 耐衝擊 | 大約 50 G （500 m／s2 ） X,Y,Z 各方向 3 次 | ||
| 保護構造 | IP 67 | ||
| 材質 | 盒子 ：ABS 鏡片前面覆蓋： PMMA | ||
| 質量 | 大約 20 g （電纜除外） | ||

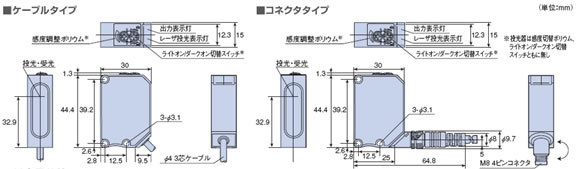

產品尺寸
 |
