OPTEX FA - D2RF 雙輸出數字型光纖放大器 - 力通

OPTEX FA - D2RF 雙輸出數字型光纖放大器 - 力通

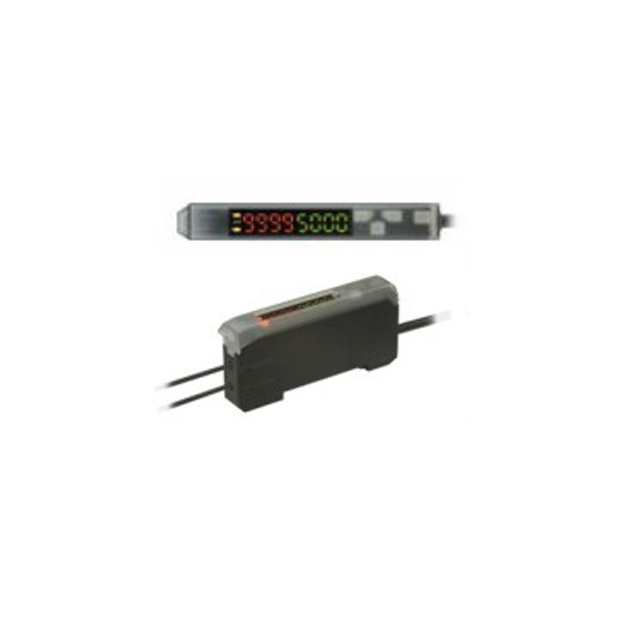

D2RF 雙輸出數字型光纖放大器 - 該系統具備高效連結能力，可與 DS 系列相容並實現緊密結合安裝。透過雙重輸出功率與雙重顯示功能，確保檢測精度，並搭載 "ASC" 自動靈敏度補正機能，以提升測量穩定性。此外，雙重設計進一步優化線路配置，降低安裝複雜度。
－ ＋
加入詢價車
/
詳細介紹

產品下載

 D2RF系列目錄下載   D2RF系列說明書下載

產品特點

  D2RF 雙輸出數字型光纖放大器
  1. 系統連結：可與 DS 系列相容，擴展應用範圍。
  2. 安裝優化：緊密結合設計，減少線路配置需求。
  3. 雙重功能：雙重輸出功率與顯示，提升檢測精度。
  4. 靈敏度補正："ASC" 自動靈敏度補正機能，確保測量穩定性

雙重輸出設計，靈活應用
該系統配備標準 2 頻道控制輸出，可設定亮 ON / 暗 ON、計時器及數值參數。
此外，支援控制輸出與 4～20mA 類比輸出的雙重應用配置（僅限類比輸出單獨型）。

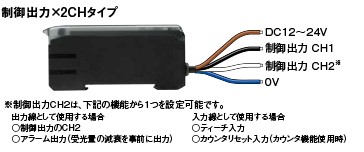

控制輸出功率 × 2CH 類型

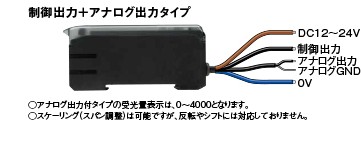

 控制輸出＋類比輸出類型

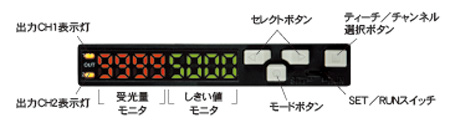

控制輸出＋類比輸出類型該系統支援 0～9999 雙重顯示
（適用於 Long 模式與 Standard 模式），
類比輸出型則為 0～4000。
可同時顯示受光量與數值，
並提供簡便的靈敏度微調。
採用高亮度 LED，使現場數值清晰可見，
提升操作便利性。
ASC 自動補正，長效穩定
當透明體教學使用時，若光纖尖端因塵埃污染導致光量下降，
ASC 自動靈敏度補正機能可長期維持最佳靈敏度。
當污穢達到界限並完成清潔後，測量值可自動復歸，
無需重新教學，並可自由切換 ASCON/OFF 模式，提升操作便利性。
傳統固定
 雙重補正技術
APC 自動補正，確保穩定檢出
D2RF 採用新開發的 4 元素紅色 LED 照明，將長期光源衰減降至最低。
同時，透過 APC（Automatic Power Control）自動補正照明量變化，
有效應對照明力波動，確保檢測穩定性，並可自由切換 APC ON/OFF。
傳統方式
 APC 技術
高效連結，簡化線路佈置
該系統支援最多 8 台設備串聯，
透過連結型親機與子機形成穩定架構。
子機的架線同時作為輸出線，
大幅減少線路佈置工數，降低安裝複雜度。
系統具備統一設定功能，
可整合連結（增設）的放大器進行調整。
可從上游（親機）到下游（子機）執行設定複製、
零重置及單點教學，無需額外購買設定工具，
確保操作便捷。
防止干涉，確保穩定運作
透過親機與子機的連結機制，
系統自動調整電氣驅動光定時，
避免因設備間互相干涉導致錯誤運作，
支援最多 4 台設備同步運作。
 數位放大器連結，優化線路配置
該系統可與 DS 系列放大型雷射感測器相容，
透過連結型親機與子機整合運作。
若作為 DS 系列同步系統使用 D2RF 系列，
則可進一步簡化線路佈置，提高安裝效率。

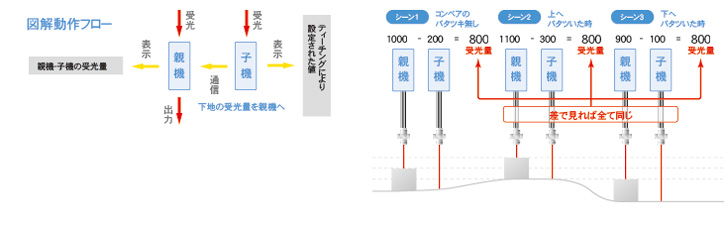

透過差動檢出技術，系統可穩定辨識兩台傳感器間的受光量差距，
使過去難以檢測的微妙變化如今能精確呈現，確保高精度測量。


產品規格


光    源 4元素紅色LED 綠色LED 4元素紅色LED
種    類 單獨型 連結型親機 連結型子機 單獨型 連結型親機 連結型子機 單獨型
型號 D2RF-TN D2RF-TMN D2RF-TSN D2GF-TN D2GF-TMN D2GF-TSN D2RF-TAN
D2RF-TCN4 D2RF-TMCN4 D2RF-TSCN4 D2GF-TCN4 D2GF-TMCN4 D2GF-TSCN4 ─
應答時間 60 μs / 250 μs / 2ns
表 示 燈 出力表示(橙)x2(CH1．CH2) 出力表示(橙)
螢幕表示 紅色、綠色雙顯示
制御出力 NPN 2 出力
類比出力 ─ 4~20mA
人力設定 外部人力 ─
機    能 時間 1~9000ms 可調
出力形態 遮光 ON / 入光 ON 切換
絕緣抵抗 20MΩ以上
定格 電源電壓 DC 12~24V
消費電流 45Ma 以下 / 24V 時
IEC規格 CE 適合
耐環
境性		 耐振動 耐久：10~55Hz
耐衝擊 約 50g(500m/s²) X,Y,Z 各方向2時間
保護構造、材質 IEC 規格：IP50
質   量 65g

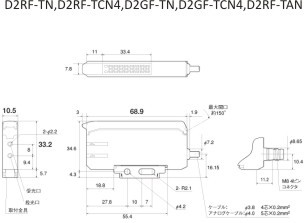

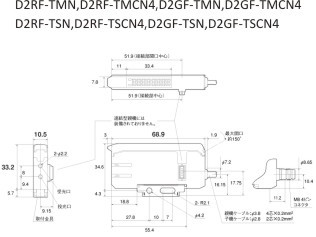

產品尺寸


電纜類型 連接器類型
