產品特點

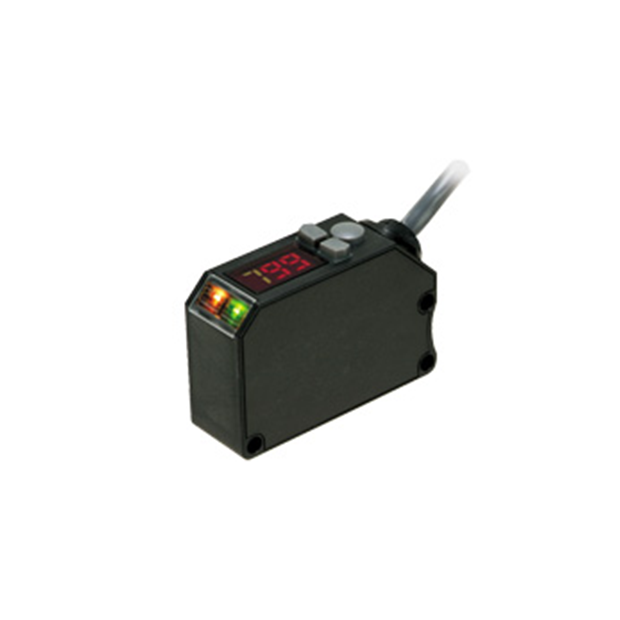

DM 系列 RGB 光源顏色判別感測器
- 顏色模式：強化光源控制，提升檢測精度。
- 數字調整機態：提供精確參數設定，提高適應性。
- 內建設定值轉換：快速切換不同測試模式。
- RGB 三色光源切換：靈活變更照明，適應多種環境。
| RGB光源自動切換，精確對應 | 數字調整機能，直覺微調 | ||
| 內建 RGB 三色光源， 可根據底色與標記顏色自動選擇最適合的光源， 無需更換感應器，簡化操作流程。 此外，系統能自動選擇最佳對比光源， 使即便在嚴苛條件下的標記檢測也能穩定進行。 |
透過數字顯示即時確認設定值， 並可進行靈敏度微調。 採用教學式操作， 僅需按下按鈕即可設定。 此外，搭載細微調整按鈕， 使使用者能邊查看數值邊精確調整靈敏度， 提升操作便利性。 |
||
 |
.jpg) |
||
| 內建設定轉換，提升操作靈活度 | 高效顏色識別，靈活模式選擇 | ||

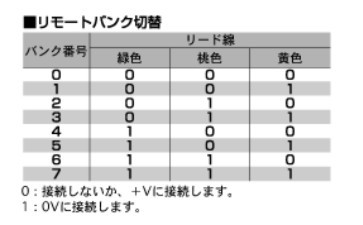

| 系統可登記最多 8 種設定值， 讓參數切換更加便利。 此外，支援遠程輸入， 可從外部調用設定， 確保設備整合順暢， 提升機器編入與使用便利性。 |
系統搭載顏色模式， 可精準辨識預設顏色， 透過 RGB 三色光源持續照明並運算比率， 確保穩定檢測。根據不同目標物， 單一傳感器可在記號模式與顏色模式間自由切換， 適應多樣應用需求。 |
||
 |
 |
產品規格
| 種 類 | 顏色辨別/記號查出 | |
| 型 式 | DM-18TN | |
| 查出距離 | 18±2mm | |
| 光源 | R(紅)/G(綠)/B(藍) 記號模式：教學時選擇1種顏色 顏色模式：同時點燈 |
|
| 點 直 徑 | 1x6mm / 18mm | |
| 應答時間 | 記號模式：0.25/0.5/1.2ms轉換 顏色模式：0.8/1.6/4ms轉換 | |
| 靈敏度調整 | 記號模式：2件教學，自動教學 顏色模式：1件教學 | |
| 閾值調整 | 教學手冊調整可能 | |
| 表 示 燈 | 輸出表示燈(橙色LED)表示燈(綠色LED) | |
| 數字表示 | 7段 3位 LED | |
| 控制輸出 | NPN集電極開路DC30V 100mA | |
| 外部輸入 | 8內鍵設定轉換 | |
| 計 時 器 | 開態/ 關斷延遲/ 一次通過的 0~990ms 10ms單位，1~10s以1s單位設定可 | |
| 輸出形態 | 亮 ON(一致時輸出) / 暗 ON(不一致時輸出)轉換 | |
| 連接形態 | 編碼式：電纜長2m6芯 | |
| 絕緣電阻 | 20MΩ 以上 (DC 500V) | |
| 定格 | 電源電壓 | DC10~30V脈波 (P-P) 10%包含 |
| 消費電流 | 40mA | |
| 耐噪音 | IEC規格 | CE 適合 |
| 社內規格 | Feilen Level 3 clearness | |
| 耐環境性 | 使用環境溫度/濕度 | -25~55°C / 35~85% |
| 使用周圍照度 | 太陽光：10,000 lx 以下 白熾燈：3,000 lx 以下 | |
| 耐振動 | 耐久：10~55Hz 複振幅 1.5mm X,Y,Z 各方向2時間 | |
| 耐衝擊 | 約 50G (500m/s2) X,Y,Z各方向3回 | |
| 保護構造 | IP 67 | |
| 材 質 | 外殼：ABS 鏡頭前面覆蓋物：PMMA | |
| 質量(不含編碼) | 約 75g (含電纜) | |

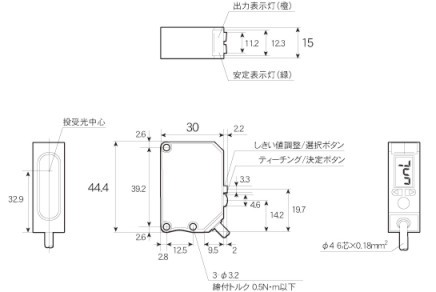

產品尺寸
 |
