產品特點

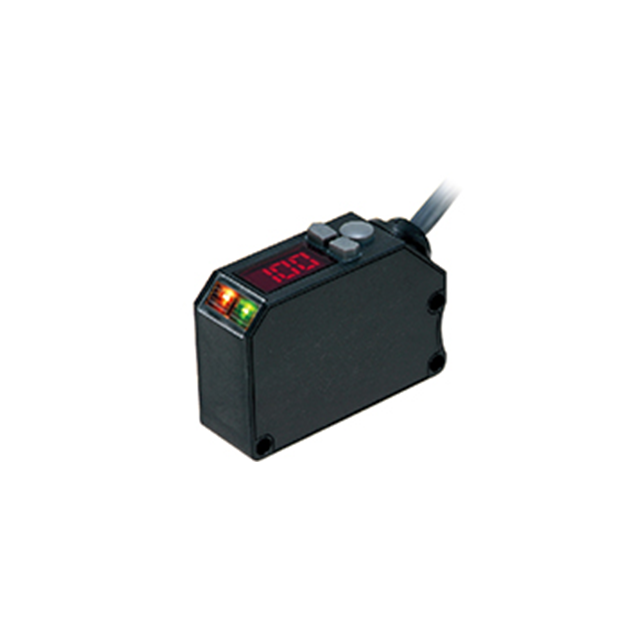

DR-Q 檢測透明體專用的雷射感測器
- 高實用性：適用於多種測距需求。
- 數字調整機態：提供精確的參數設定。
- 偵測距離 4CM：具高精度測距能力。
- ASC (自動靈敏度補正) 機能：確保穩定、精準感測。
| 高精度透明體感測 | |||
| 本透明體傳感器可實現最長 4m 的檢測距離，適用於長距離透明物體偵測。 採用同軸反射構造與紅色雷射光（級 2），大幅提升光源穩定性， 使定位檢測更加精確，確保高可靠性與精準度。 |
|||
DR-Q400TN.jpg) |
DR-Q150TN |
||
| 即時微調與精準設定 | |||
| 本產品搭載數字調整機能， 可在顯示數值的同時進行微調， 實現直觀且便捷的設定方式。 採用教學式按鍵設計， 使用者可透過微調按鈕靈活調整靈敏度， 確保最佳測試效果與高精度控制。 |
.jpg) |
||
| 穩定偵測環境影響 | |||
| ASC (自動靈敏度補正) 機能可自動調整因環境影響導致的光量降低問題， 如塵埃、水滴、水蒸氣等附著於鏡面或透鏡， 確保長時間維持最佳靈敏度，提升檢測穩定性與可靠性。 |
|||
傳統產品.jpg) |
DR-Q.jpg) |
||
| 靈活應用與精準控制 | |||
| 本產品具備高實用性，結合多種便利機能，適應不同應用場景。 支持外部教學功能，內建 ON/OFF 及 One Shot 延遲機能， 並具備內容容器檢測對應能力， 確保操作靈活、設定精準，提升應用效能與穩定性。 |
|||
產品規格
| 種 類 | 透明體檢出型 | ||
| 型 式 | 編碼式 | DR-Q150TN | DR-Q400TN |
| 連接器式 | DR-Q150TCN | DR-Q400TCN | |
| 檢出距離 | 1.5m | 4m | |
| 光源 | 紅色半導體雷射 級2 | ||
| 點 直 徑 | ø15mm / 1.5m | ø20mm / 3.5m | |
| 應答時間 | 0.7ms | ||
| 靈敏度調整 | 教學式 | ||
| 值 調 整 | 教學後手冊調整可能 | ||
| 表 示 燈 | 輸出表示燈(橙色LED) 雷射照明表示(綠色LED) | ||
| 數字表示 | 7段 3位 LED | ||
| 控制輸出 | NPN集電極開路DC30V 100mA | ||
| 外部教學輸入 | 淺藍色導線(OV)連接白色導線 | ||
| 計時器機能 | 開延遲 /關延遲 /一次通過0~999ms 以1ms為單位 1~10s可以1s為1單位 | ||
| 出力形態 | 亮 ON / 暗 ON 方式轉換 | ||
| 連接形態 | 電纜式：雷纜長2m ø4mm / 連接器式：M8x4 pin | ||
| 絕緣抵抗 | 20MΩ 以上 (DC 500V) | ||
| 定格 | 電源電壓 | DC10~30 脈動 (P-P) 10%包含 | |
| 消費電流 | 35mA | ||
| 耐噪音 | IEC規格 | CE 適合 | |
| 公司內部規格 | Feilen Level 3 clearness | ||
| 耐環境性 | 使用周圍溫度/濕度 | -10~40°C / 35~85% | |
| 使用周圍照明強度 | 太陽光：10,000 lx 以下 白熾燈：3,000 lx 以下 | ||
| 耐振動 | 耐久：10~55Hz 複振幅 1.5mm X,Y,Z 各方向2時間 | ||
| 耐衝擊 | 約 50G (500m/s²) X,Y,Z 各方向3回 | ||
| 保護構造 | IP 67 | ||
| 材 質 | 外殼：ABS 鏡頭前面覆蓋：PMMA | ||
| 質量(不含編碼) | 約 20g (電纜除去) | ||

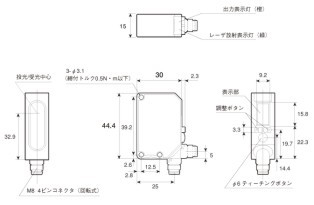

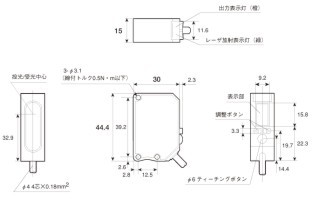

產品尺寸
| 電纜類型 | 連接器類型 | ||
 |
 |
