產品特點

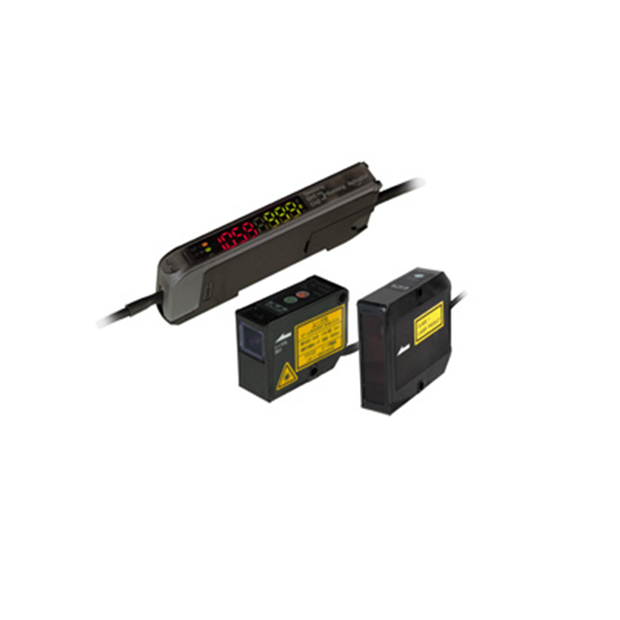

DS 多種雷射頭搭配的雷射感測器
- 簡單連接：快速安裝，操作便利。
- 同軸反射設計：提升檢測精度。
- 可見紅色雷射：提高識別性能與穩定性。
- IP67 防水感應器頭：適用於嚴苛環境。
- 多種型態選擇：透過型、測長型、同軸回歸反射型等，滿足不同需求。
| 多用途感測器陣容搭配 | |||
| 本系列感測器提供多種配置，適用於各種應用需求， 包括精確偵測的感應器頭、穩定通過式偵測的透過型、兼具測距功能的透過／測長型， 以及適合高精度反射式偵測的同軸回歸反射型與同軸反射型。 |
|||
.jpg) .jpg) |
|||
| 高可視性紅色雷射檢測技術 | |||

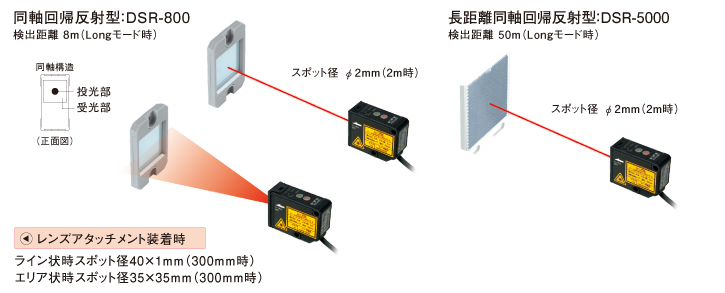

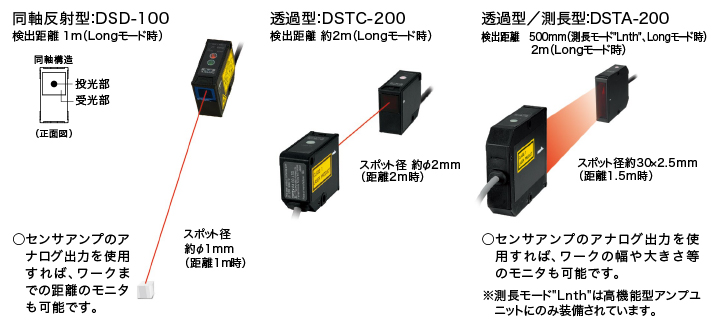

| 高可視性紅色雷射檢測技術 DSD-100 同軸反射型與 DSR-800、DSR-5000 同軸回歸反射型 均採用紅色等級 2 雷射光，提供長距離檢測能力， 同時提升光軸調整與檢測位置確認的便利性。 透過型 DSTC-200 及透過／測長型 DSTA-200 則採用安全性更高的紅色等級 1 雷射光。 符合 FDA 規範，美國出口適用等級 2（II）。 |
|||
| IP67 防水雷射感應器頭 | |||
| 雷射感應器頭採用 IP67 級防水設計， 能有效抵禦水潑濺， 確保穩定運作並擴大應用範圍。 然而，若檢測面附著水滴， 可能因光的折射影響檢測準確性。 |
 |
||
| 同軸反射光學設計 | |||
| 感應器頭採用同軸光學設計，使照明部周圍同時具備受光功能，不受工作移動方向影響。 此外，此設計適用於穿越細孔檢測及狹窄空間深處檢測，擴大應用範圍。 深處偵測應用案例 細孔穿透檢測案例    |
|||
| 簡便的 e-CON 連接 | |||
| 感應器頭與感應器放大器採用 e-CON 連接方式， 透過簡單操作即可快速完成連接，提升使用便利性。 |
 |
||
產品規格
| 種 類 | 高機能型(2CH) | 標準型(1CH) | |||
| 親機6線式 | 子機4線式 | 親機3線式 | 子機1線式 | ||
| 型式 | 編碼式 | DSA-MN | DSA-SN | DSA-MN3 | DSA-SN1 |
| 連接器式 | ─ | ─ | DSA-MN-M8 | ||
| 應答時間 | 60μs(fast) / 500μs(standard) / 2ms(long) | ||||
| 表 示 燈 | 輸出表示燈(橙色LED)表示燈(綠色LED) | ||||
| 數字表示 | 7段 8位 LED | ||||
| 控制輸出 | NPN集電極開路 DC30V 100mA | ||||
| 計時器機能 | 開態/關斷延遅/一次通過的1ms~9s | ||||
| 輸出形態 | 亮ON(一致時輸出)/暗 NO(不一致時輸出)轉換 | ||||
| 連接形態 | 編碼式：電纜長2m ø3.8mm | ||||
| 絕緣抵抗 | 20MΩ以上(DC500V) | ||||
| 定格 | 電源電壓 | DC12~24V±10% | |||
| 消費電流 | 45mA以下(24V時) | ||||
| 耐噪音 | IEC規格 | CE 適合 | |||
| 公司內部規格 | Feilen Level 3 | ||||
| 耐環境性 | 使用周圍溫度濕度 | -25~+55℃ / 35~85% | |||
| 使用周圍照明強度 | 耐久：10~55Hz 複振幅1.5mm | ||||
| 耐振動 | 耐久：10~55Hz 複振幅1.5mm X,Y,Z各方向2時間 | ||||
| 耐衝擊 | 約 50G(500m/s²) X,Y,Z各方向3回 | ||||
| 保護構造、材質 | IEC 規格IP50 | ||||
| 材質 | 約 65g / M8 約 30g | ||||
產品尺寸

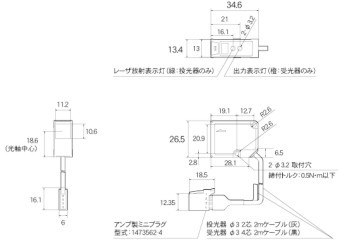

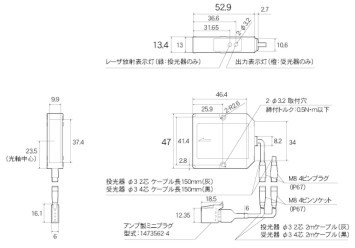

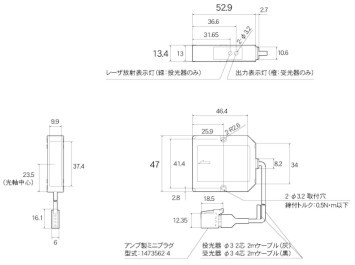

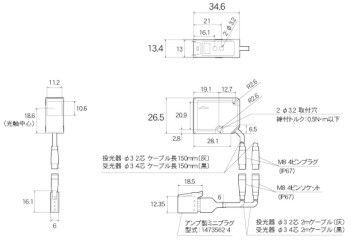

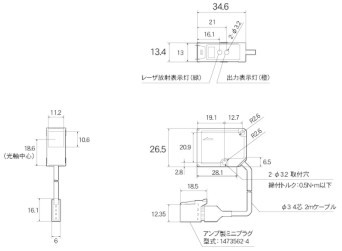

| DSTA-200 | DSTC-200 | ||
 |
 |
||

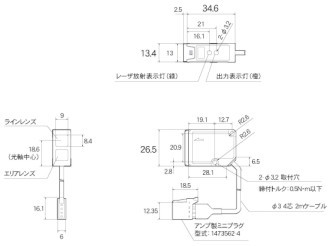

| DSR-800/DSR-5000/DSD-100 | 取付金屬零件安裝圖DSTA-200MB | ||
 |
 |
||
| DSTC-200-MB | 透鏡輔助鏡頭安裝圖DSR-800+BL-W130L-1 | ||
 |
 |
||

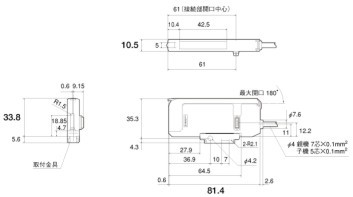

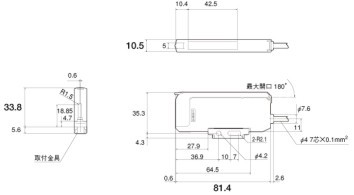

| DSA電纜類型 | DSA連接器類型 | ||
 |
 |
