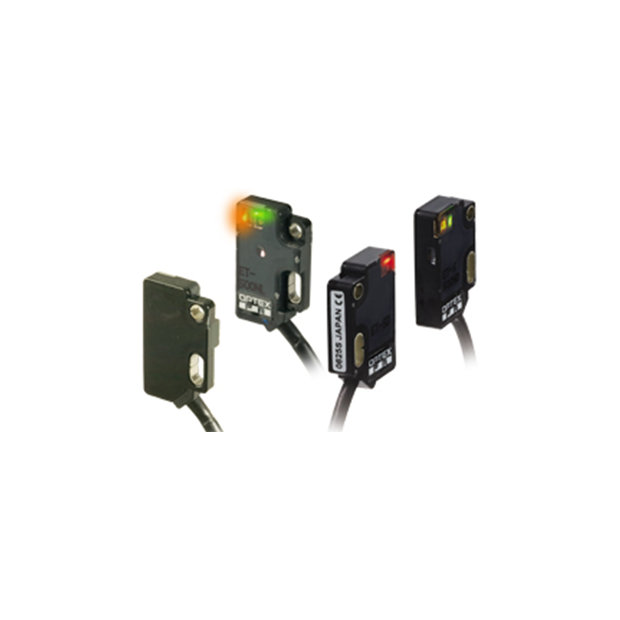

OPTEX FA - E 系列 超薄形光電開關 - 力通

OPTEX FA - E 系列 超薄形光電開關 - 力通

E 系列 超薄形光電開關 - 本產品採用薄型設計，搭配斜出電纜，實現空間節省與靈活佈線。具備超薄測邊檢出功能，適用於精密檢測需求。同時，背面顯示燈設計提升可視性，便於確認運行狀態，確保操作便利性。
－ ＋
加入詢價車
/
詳細介紹

產品下載

 E系列目錄下載

產品特點

  E 系列 超薄形光電開關
  1. 薄型設計：節省空間。
  2. 斜出電纜：提升佈線靈活度。
  3. 超薄測邊檢出：適用精密檢測。
  4. 背面顯示燈：提升可視性，方便確認。

薄型設計
厚度僅 3.5mm（平面 ON 型），
可安裝於幾乎沒有空間的狹窄位置。
※側面 ON 型則為 5mm 厚。
斜出電纜設計，靈活安裝 雙面可視指示燈，確保調整便利性
傳感器採用斜出電纜設計，
無論安裝於牆面或地面均可減少佈線壓力，
確保穩定性與便利性。
 傳感器配備穩定指示燈（綠色）與輸出指示燈（橙色），
可從前方與背面清晰辨識。
光軸調整時，即使未旋轉，
亮燈顯示仍可輕鬆確認狀態，提升設置準確性。


產品規格


種    類 擴散型 限定反射型 透過型
NPN型 Light ON 2m cable ED-100NL EL-30NL EL-15NL EL-08NL ET-500NL
M8 pigtail-3pin ED-100NL3 EL-30NL3 EL-15NL3 EL-08NL3 ET-500NL3
M8 pigtail-4pin ED-100NL4 EL-30NL4 EL-15NL4 EL-08NL4 ET-500NL4
Dark ON 2m 纜線 ED-100ND EL-30ND EL-15ND EL-08ND ET-500ND
M8 pigtail-3pin ED-100ND3 EL-30ND3 EL-15ND3 EL-08ND3 ET-500ND3
M8 pigtail-4pin ED-100ND4 EL-30ND4 EL-15ND4 EL-08ND4 ET-500ND4
PNP型 Light ON 2m cable ED-100PL EL-30PL EL-15PL EL-08PL ET-500PL
M8 pigtail-3pin ED-100PL3 EL-30PL3 EL-15PL3 EL-08PL3 ET-500PL3
M8 pigtail-4pin ED-100PL4 EL-30PL4 EL-15PL4 EL-08PL4 ET-500PL4
Dark ON 2m cable ED-100PD EL-30PD EL-15PD EL-08PD ET-500PD
M8 pigtail-3pin ED-100PD3 EL-30PD3 EL-15PD3 EL-08PD3 ET-500PD3
M8 pigtail-4pin ED-100PD4 EL-30PD4 EL-15PD4 EL-08PD4 ET-500PD4
電源電壓 DC 12 to 24V including 10% of ripple
電流消耗 20mA Max 30mA Max
距    離 100mm 5-30mm 2-15mm 3-8mm 500mm
點 直 徑 60mm dia
@ 100mm		 20mm dia
@ 30mm		 10mm dia
@ 15mm		 10mm dia
@ 8mm		 140mm dia
@ 500mm
可發覺的物件 不限制 不透明物件
響應時間 0.5msec Max
延    遲         White Paper：10% (EL-08 and EL-15),
        15%(EL-30 and ED-100)		 ─
輸出控制 NPN or PNP 開極, 50mA Max / 24V DC
環境照明 Sun Light : 10,000 lux max. lncandescent lamp : 3,000 lux max.
使用周圍溫度/濕度 -25 up to 55 °C / 35 up to 85%RH
保管周圍溫度/濕度 -40 up to 70 °C / 35 up to 95%RH
噪聲低抗 EMC(CE sign) EN60947-5-2:1998(lmmunity) EN6947-5-2:1998(radiation)
振動抵抗 10 to 55Hz, 1.5mm, X-Y-Z each for 2hours
衝擊抵抗 1000m/S2, X-Y-Z each for 3times
保護構造 IP 67
準備時間 15m sec
顯示LED Green(穩定) ,Orange(輸出), Red(電源發射:ET型)
操作模式 Light ON / Dark ON 可選擇
連接器纜線 2m cable, ø2.5mm 3conductors
(2 conductors for emitter) / M8 Pigtail 150mm
電路保護 Over Current, Reverse Polarity, Short Circuit
材    質 PC
符    合 CE


種    類 擴散型 限定反射型 透過型
NPN型 Light ON 2m cable ED-S30NL EL-S15NL ET-S500NL
M8 pigtail-3pin ED-S30NL3 EL-S15NL3 ET-S500NL3
M8 pigtail-4pin ED-S30NL4 EL-S15NL4 ET-S500NL4
Dark ON 2m 纜線 ED-S30ND EL-S15ND ET-S500ND
M8 pigtail-3pin ED-S30ND3 EL-S15ND3 ET-S500ND3
M8 pigtail-4pin ED-S30ND4 EL-S15ND4 ET-S500ND4
PNP型 Light ON 2m cable ED-S30PL EL-S15PL ET-S500PL
M8 pigtail-3pin ED-S30PL3 EL-S15PL3 ET-S500PL3
M8 pigtail-4pin ED-S30PL4 EL-S15PL4 ET-S500PL4
Dark ON 2m cable ED-S30PD EL-S15PD ET-S500PD
M8 pigtail-3pin ED-S30PD3 EL-S15PD3 ET-S500PD3
M8 pigtail-4pin ED-S30PD4 EL-S15PD4 ET-S500PD4
電源電壓 DC 12 to 24V including 10% of ripple
電流消耗 20mA Max 30mA Max
距    離 30mm 2-15mm 500mm
點 直 徑 ø3mm @30mm ø2mm @15mm ø60mm @500mm
可發覺的物件 不限制 不透明物件
響應時間 ±0.05msec Max ±0.1mm Max
延    遲     White Paper：10% (EL-08 and EL-15),
   15%(EL-30 and ED-100)		 ─
輸出控制 NPN or PNP 開極, 50mA Max / 24V DC
環境照明 Sun Light : 10,000 lux max. lncandescent lamp : 3,000 lux max.
使用周圍溫度/濕度 -25 up to 55 °C / 35 up to 85%RH
保管周圍溫度/濕度 -40 up to 70 °C / 35 up to 95%RH
噪聲低抗 EMC(CE sign) EN60947-5-2:1998(lmmunity) EN6947-5-2:1998(radiation)
振動抵抗 10 to 55Hz, 1.5mm, X-Y-Z each for 2hours
衝擊抵抗 1000m/S2, X-Y-Z each for 3times
保護構造 IP 67
準備時間 15m sec
顯示LED Green(穩定) ,Orange(輸出), Red(電源發射:ET型)
操作模式 Light ON / Dark ON 可選擇
連接器纜線 2m cable, ø2.5mm 3conductors
 (2 conductors for emitter) / M8 Pigtail 150mm
電路保護 Over Current, Reverse Polarity, Short Circuit
材    質 PC
符    合 CE


產品尺寸

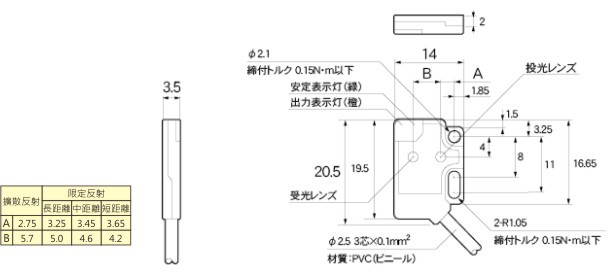

擴散反射型/限定反射型

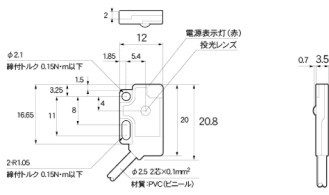

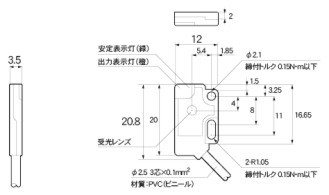

透過型投光器 透過型受光器

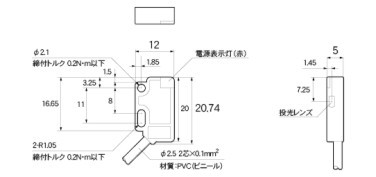

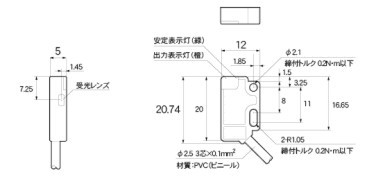

透過型投光器 透過型受光器

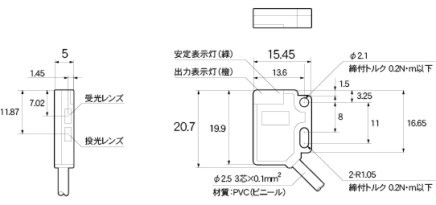

擴散反射型/限定反射型
