產品特點

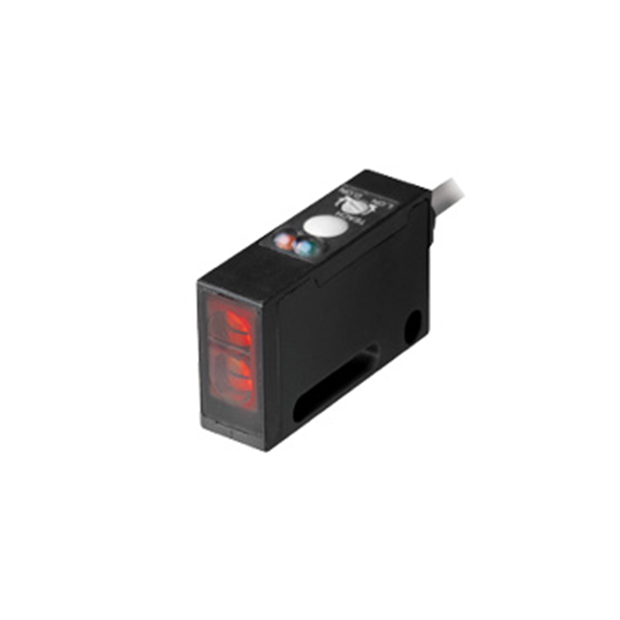

J2 系列 耐震動型感測器
- 單一按鈕教學：簡化設定流程，提高操作便利性。
- 狹視擴散反射：精準檢測，確保穩定識別。
- 完全防水設計：適應嚴苛環境，提升設備耐用性。
- 1 公尺擴散反射：擴大檢測範圍，適用於多種應用場景。
| IP67 完全防水 | 單一按鈕教學 | ||
環氧填充傳感器殼，耐受 100G 震動 |
微電腦輔助安裝，遠端教學功能提升便利性 |
||
| 狹視擴散反射 | 1 公尺擴散反射 | ||
100 mm 距離，1.5 mm 直徑光點，適用於小型開口測試 |
擴大檢測範圍，確保穩定識別 |
產品規格
| 型 式 | 狹窄檢視 | 擴散反射(IR) | 擴散反射(Red) | BGS | |
| 纜線型 | NPN | J2D-H(S)10N | J2D-H(S)100N | J2D-H(S)70N | BGS-H(S)15N |
| PNP | J2D-H(S)10P | J2D-H(S)100P | J2D-H(S)70P | BGS-H(S)15P | |
| 連接器型 | NPN | J2D-H(S)10CN | J2D-H(S)100CN | J2D-H(S)70CN | BGS-H(S)15CN |
| PNP | J2D-H(S)10CP | J2D-H(S)100CP | J2D-H(S)70CP | BGS-H(S)15CP | |
| (注 意) | *H = Head-on, S = Side-on | ||||
| 測知範圍 | 100mm | 1000mm | 700mm | 50-150mm | |
| 耗 電 量 | 10mA Max | 45mA Max | |||
| 反應時間 | 0.5m sec | 2.5msec Max | |||
| 延 遲 | 15% | 8% @ 100mm | |||
| 點 尺 寸 | ø1.5mm@100mm | ø85mm@1000mm | ø50mm@600mm | ø10mm@150mm | |
| 光 源 | 紅 | 紅外光 | 紅 | ||
| 供給電壓 | DC 10 to 30V含 10%波幅 | ||||
| 輸出控制 | NPN or PNP開極, 100mA Max / 30V DC | ||||
| 靈敏度調整 | Teach-in(有效的遠端 Teach-in) | ||||
| 震動電阻 | 100G (1,000m/S2), X-Y-Z axis 3 times | ||||
| 注 意 | 連結 M8 , 3 and 4 pin 連接器是可用的 | ||||
| 操作模式 | Light on / Dark on 可選擇 | ||||
| 周圍溫度 | -25 up to 55℃ | ||||
| 周圍濕度 | 35 up to 95%RH | ||||
| 儲存環境 | -40 up to 70℃, 35-95%RH | ||||
| 環境亮度 | 太陽光：10,000 lux Max, 白熾燈：3,000 lux Max | ||||
| 絕緣電阻 | Min. 20 M Ohm / DC500V | ||||
| 適 合 | JIS, CE, CU | ||||
| (JIS C4525) | 1 sec, 300V | ||||
| Feilen test | Level 3 | ||||
| VDE 保護 | Class 3 | ||||
| 振動電阻 | 10 to 55 hz 振幅1.5mm, X-Y-Z for 2 hours | ||||
| 保護種類 | IP 67 | ||||
| 材 質 | Case：PBT, Lens：PMMA | ||||

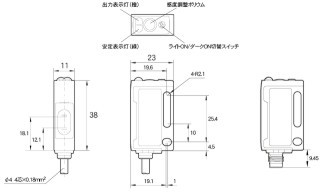

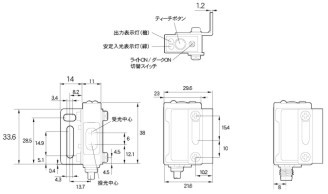

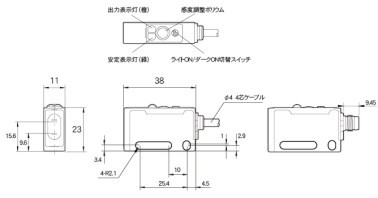

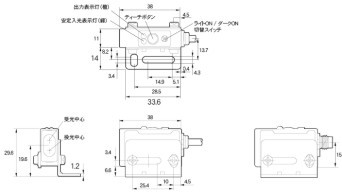

產品尺寸
| 代碼表達式/連接器類型 | |||
 |
|||
| 代碼表達式/連接器類型 | |||
 |
|||
| 安裝支架連接圖(上) | |||
 |
|||
| 安裝支架連接圖(側) | |||
 |
