產品特點

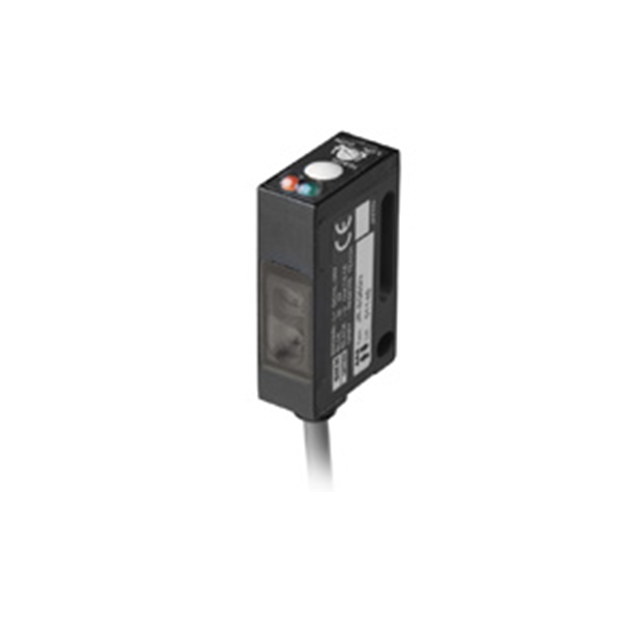

J3 系列 距離設定型感測器
- One-push教學：簡化設定，提升操作便捷性。
- BGS-S/H15 內建 FGS 功能：穩定距離檢測，不受顏色影響。
- 高速反應：200 微秒內即完成測定。
- 精準測知距離：10±2mm，適用於多樣化應用。
| IP67 防護 | 高速反應 | ||
環氧樹脂填充殼體，耐震耐水，穩定運行.jpg) |
快速反應200 微秒， 測知距離達10±2mm（J3 M 型標記傳感器）， 搭配最新的綠色 LED 與 GlanN2 合成技術， 提升標記檢測精度。  |
||
| FGS 功能 | One-push 教學 | ||
| BGS-S/H15 傳感器內建 FGS 功能， 可將運送機表面作為反射器， 有效檢測薄而平的物件，並簡化靈敏度調整， 提升檢測可靠性。  |
微電腦輔助設定，支援遠端調整 |
產品規格
| 型 式 | 標記傳感器 | 回歸反射狹視 | BGS | |||
| 纜線型 | NPN | J3M-GH(S)01N | J3R-GH(S)100N | BGS-3JH(S)05N | ||
| PNP | J3M-GH(S)01P | J3R-GH(S)100P | BGS-3JH(S)05P | |||
| 連接器型 | NPN | J3M-GH(S)01CN | J3R-GH(S)100CN | BGS-3JH(S)05CN | ||
| PNP | J3M-GH(S)01CP | J3R-GH(S)100CP | BGS-3JH(S)05CP | |||
| (注 意) | *H = Head-on, S = Side-on | |||||
| 測知範圍 | 10 +/- 2mm | 0.05 - 1m | 15 - 50mm / 18% | |||
| 耗 電 量 | 40mA Max | |||||
| 反應時間 | 0.2m sec | 0.7m sec | ||||
| 延 遲 | N / A | 5% | ||||
| 最小可查物件 | Appr 2x5mm @ 10mm | 1mm @ 10mm | 0.5mm round @ 150mm | |||
| 光 源 | 綠光 | 紅光LED用特別的聚焦透鏡 | 紅光 | |||
| 離開延遲 | 40msec fixed | |||||
| 供給電壓 | DC 10 to 30V 含 10%波幅 | |||||
| 控制輸出 | NPN or PNP開極, 100mA Max / 30V DC | |||||
| 靈敏度調整 | Teach-in | |||||
| 遠端 teach-in | 有效的 | |||||
| 震動電阻 | 100G (1,000m/S2), X-Y-Z axis 3times | |||||
| 注 意 | Light on / Dark on 可選擇 | |||||
| 周圍溫度 | -25 up to 55℃ | |||||
| 周圍濕度 | 35 up to 95%RH | |||||
| 貯藏環境 | -40 up to 70℃, 35-95%RH | |||||
| 環境照明度 | 太陽光：10,000 lux Max, 白熾燈：3,000 lux Max | |||||
| 絕緣電阻 | Min. 20 M Ohm / DC500V | |||||
| 符合 | JIS, CE, C U | |||||
| (JIS C4525) | 1 μsec, 300V | |||||
| Feilen 測試 | Level 3 | |||||
| VDE 保護 | Class 3 | |||||
| 振動電阻 | 10 to 55 Hz amplitude 1.5mm, X-Y-Z for 2 hours | |||||
| 保護種類 | IP 67 | |||||
| 材 質 | Case：PBT, Lens：PMMA | |||||

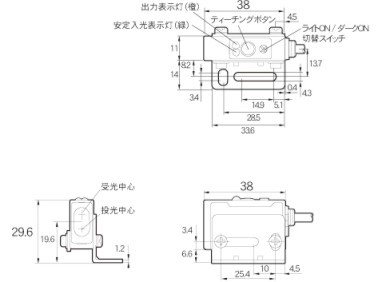

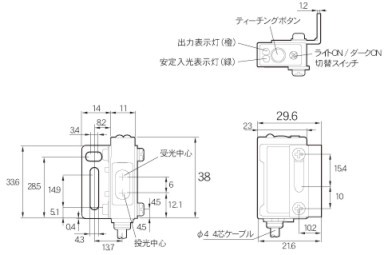

產品尺寸
| 安裝支架連接圖 | 連接器類型 | ||
 |
 |
||
| 安裝支架連接圖 | 連接器類型 | ||
 |
 |
