產品特點

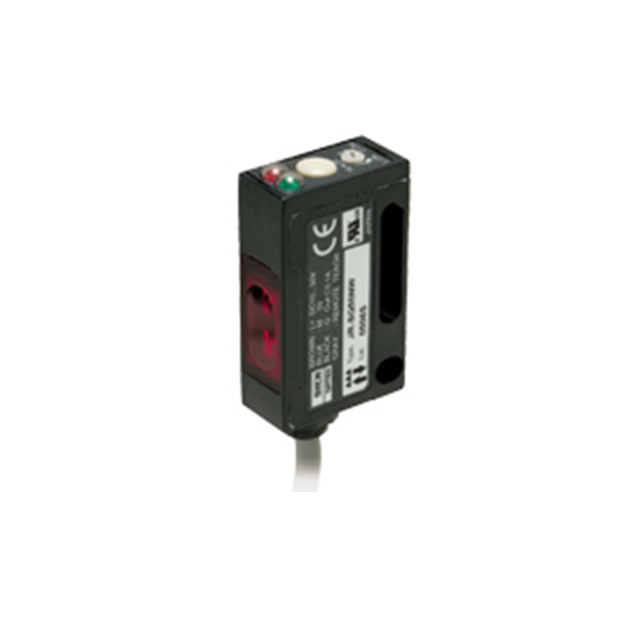

JR-Q 系列 透明物檢出感應器
- 單一按鈕設定：輕鬆自動調整最佳靈敏度。
- KH 電路與 IP67g 防護：提升耐用性，免維護。
- 彈性螺絲孔設計：適應各種安裝需求。
- 樹脂充填：提供額外防護，提高設備耐用性。
| 智慧靈敏度調整與遠端教學技術 | |||
| ◎ 一鍵靈敏度自動設定 光軸調整後無需工具，一鍵即可適應各種透明物件， 確保穩定檢測。 ◎ 遠端教學輸入 可同步調整多個感測器，並透過外部輸入線遠距設定， 適用於難以觸及的位置。 |
 |
||
| 傳統產品 | JR-Q 快速設定技術 | ||
| 以往的感測器需要逐台使用驅動程式進行調整， 每台約需 10 秒，這使得設定過程相當耗時， 尤其在多台設備需要同步校準時，作業效率低。 |
JR-Q 系統透過串行連接多台感測器的外部輸入線， 可一次完成同步設定， 大幅提升調整效率， 特別適用於定期校準需求。 相較於傳統方法， JR-Q 只需 3 秒即可完成設定， 顯著縮短作業時間， 提高生產流程的穩定性與便利性。 |
||
 |
 |
||
| 高穩定性免維護設計 | |||
| 本產品搭載KH 電路與IP67g 防護等級， 確保長期穩定運行， 無需頻繁維護，有效提升設備可靠性。 內建ASC 自動靈敏度補正機能， 可針對塵埃、水分、水蒸氣 附著鏡面或透鏡所導致的光量降低問題進行即時補正， 維持最佳檢測靈敏度，確保長時間穩定運作。 傳統產品 JR-Q .jpg) .jpg) |
|||
| 靈活適應的螺絲孔設計 | |||

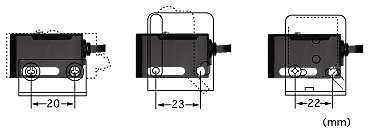

| 本產品採用彈性螺絲孔設計， 確保在加工過程中能適應變形或已填滿的孔， 提升安裝靈活性。 支援M3、M4 螺絲規格， 適用於各式金屬零件， 並對應 10～25.4mm 的螺距範圍， 確保穩定固定與廣泛兼容性。  |
|||
| 提升感測器防護與耐用性 | |||
| 本產品採用樹脂充填設計， 有效防止感測器因濕氣與水分影響而 產生內部進水與內部結露， 避免設備故障。 搭配IP67g 保護結構， 確保在高濕度環境中仍能穩定運行， 延長使用壽命並提升可靠性。 |
 |
||
產品規格
| 種 類 | 中距離(BGS/FGS轉換) | 短距離(小點) | |
| 型 式 | BGS-H15N/BGS-S15N | BGS-3JH05N/BGS-3JS05N | |
| 查出距離 | 白 紙 | 0～150mm | 5～50mm |
| 灰 紙 | 5～150mm | 10～50mm | |
| 黑 紙 | 10～125mm | 15～40mm | |
| 光 源 | 紅色LED | ||
| 點直徑 | φ10mm/150mm | φ1.5mm/50mm | |
| 應答時間 | 2.5ms以下 | 0.7ms以下 | |
| 反復做精度 | 查出軸方向:1mm 查出軸直角方向:0.3mm |
查出軸方向:0.3mm 查出軸直角方向:0.1mm |
|
| 應差距離 | 8％以下（100mm） | 5％以下 | |
| 靈敏度調整 | 教學按鈕及外部輸入 | ||
| 表示燈 | 輸出表示明燈(橙色LED)，穩定入光表示燈(綠色LED) | ||
| 控制輸出 | NPN類型 集電極開路輸出 Max100mA/DC30v | ||
| 外部輸入 | 有 | ||
| 輸出形態 | 亮 ON(入光當時 ON) 、暗 ON(斜光當時 ON) 開關轉換 | ||
| 連接形態 | 纜線式:電纜長 2m φ4mm | ||
| 絕緣電阻 | 20MΩ 以上（DC500V mega） | ||
| 定格 | 電源電壓 | DC10～30V 脈波(含10％) | |
| 消費電流 | 45mA以下 | 40mA以下 | |
| 耐噪音 | IEC 規格 | CE適合 | |
| 社內規格 | Feilen Level 3 Clearness | ||
| 耐環境性 | 使用環境溫度/濕度 | －20～55℃ （不結冰）/35～95％RH （不結露） | |
| 使用周圍照度 | 太陽光：10,000 lx以下 白熾油燈：3,000rx | ||
| 耐振動 | 10～55Hz 複振動 1.5mm X,Y,Z 各方向 3回 | ||
| 耐衝擊 | 約100G(1000m/s2) X,Y,Z 各方向 3回 | ||
| 保護構造 | IEC規格 IP67? ?JEM規格 IP67g | ||
| 材 質 | 外殼 : PBT 填補: PMMA | ||
| 質量(編碼不含) | 15g | ||
產品尺寸

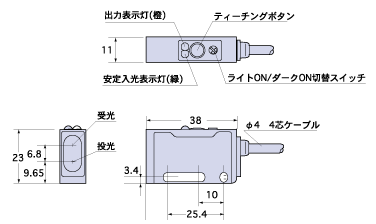

| 頭開 （橫型） | |||
| 纜線類型 | |||
 |
|||

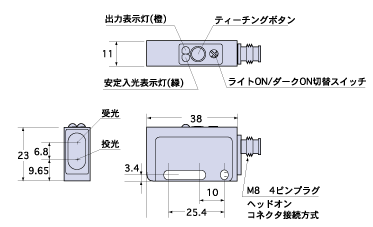

| 連接器類型 | |||
 |
|||

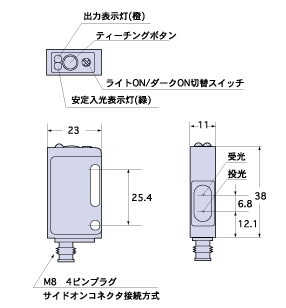

| 旁邊開（縱型） | |||
| 纜線類型 | |||
 |
|||
| 連接器類型 | |||
 |
