產品特點

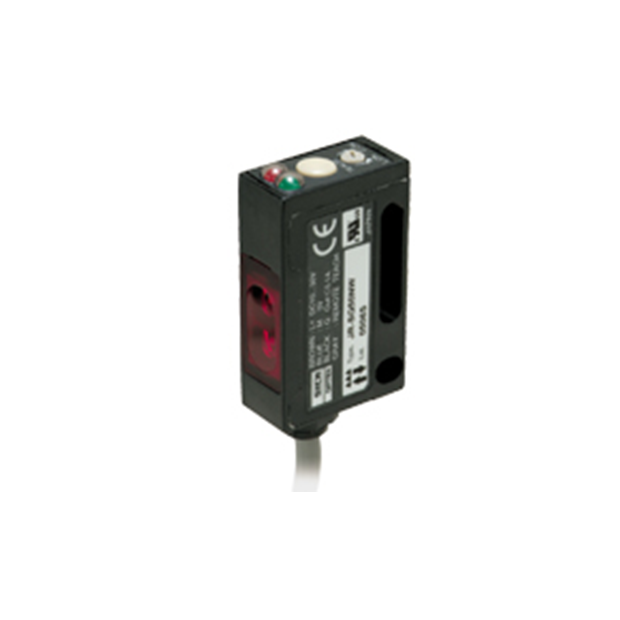

JR-Q ONE-TOUCH 透明體檢出光電感測器
- 單一按鈕設定：輕鬆自動調整最佳靈敏度。
- KH 電路與 IP67g 防護：提升耐用性，免維護。
- 彈性螺絲孔設計：適應各種安裝需求。
- 樹脂充填：提供額外防護，提高設備耐用性。
| 智慧靈敏度調整與遠端教學技術 | |||
| ◎ 一鍵靈敏度自動設定 光軸調整後無需工具，一鍵即可適應各種透明物件， 確保穩定檢測。 ◎ 遠端教學輸入 可同步調整多個感測器，並透過外部輸入線遠距設定， 適用於難以觸及的位置。 |
 |
||
| 傳統產品 | JR-Q 快速設定技術 | ||
| 以往的感測器需要逐台使用 驅動程式進行調整，每台約需 10 秒， 這使得設定過程相當耗時， 尤其在多台設備需要同步校準時， 作業效率低。 |
JR-Q 系統透過串行連接多台感測器的外部輸入線， 可一次完成同步設定，大幅提升調整效率， 特別適用於定期校準需求。 相較於傳統方法， JR-Q 只需 3 秒即可完成設定， 顯著縮短作業時間， 提高生產流程的穩定性與便利性。 |
||
 |
 |
||
| 高穩定性免維護設計 | |||
| 本產品搭載KH 電路與IP67g 防護等級， 確保長期穩定運行， 無需頻繁維護，有效提升設備可靠性。 內建ASC 自動靈敏度補正機能， 可針對塵埃、水分、水蒸氣 附著鏡面或透鏡所導致的光量降低問題進行即時補正， 維持最佳檢測靈敏度，確保長時間穩定運作。 傳統產品 JR-Q .jpg) .jpg) |
|||
| 靈活適應的螺絲孔設計 | |||
| 本產品採用彈性螺絲孔設計， 確保在加工過程中能適應變形或已填滿的孔， 提升安裝靈活性。 支援M3、M4 螺絲規格，適用於各式金屬零件， 並對應 10～25.4mm 的螺距範圍， 確保穩定固定與廣泛兼容性。  |
|||
| 提升感測器防護與耐用性 | |||
| 本產品採用樹脂充填設計， 有效防止感測器因濕氣與水分影響而 產生內部進水與內部結露，避免設備故障。 搭配IP67g 保護結構， 確保在高濕度環境中仍能穩定運行， 延長使用壽命並提升可靠性。 |
 |
||
產品規格
| 種 類 | 回歸反射型 | ||
| 頭開(橫型) | 頭開(縱型) | ||
| 型式 | 編碼式 | JR-HQ50NW | JR-SQ50NW |
| 連接器式 | JR-HQ50CNW | JR-SQ50CNW | |
| 查出距離 | 500mm (V-61使用時) | ||
| 光 源 | 赤色 LED | ||
| 光點直徑 | ø50mm (500mm) | ||
| 查出物體 | 透明體/不透明體 | ||
| 響應時間 | 2ms(0.5ms轉換可能) | ||
| 靈敏度調整 | 教學按鈕及外部輸入 | ||
| 表 示 燈 | 輸出表示(橘色LED)，穩定入光表示燈(綠色LED) | ||
| 控制輸出 | NPN集電極開路100mA/DC 30V max. | ||
| 外部教學輸入 | 淺藍色導線(0v)連接白色導線 | ||
| 輸出形態 | 亮ON(入光時候ON)，暗ON(遮光時ON)開關轉換 | ||
| 連接形態 | 編碼式 | 電纜長 2m ø4mm | |
| 連接器式 | M8 x 4 pin | ||
| 絕緣抵抗 | 20 M Ω以上 (DC500V mega) | ||
| 定格 | 電源電壓 | DC10~30v±10%脈動 (p-p)10%以下 | |
| 消費電流 | 40mA 以下 | ||
| 耐噪音 | JIS規格 | C4525 300V 脈幅 1μs 明亮 | |
| IEC規格 | CE 適合 | ||
| 社內規格 | Feilen Level 3 明亮 | ||
| 耐環境性 | 使用周圍溫度/濕度 | -25~55℃(不結冰)/35~85%RH(不結露) | |
| 使用周圍照度 | 日光：10,000 lx 以下 白熾燈：3,000 lx 以下 | ||
| 耐振動 | 耐久：10~55Hz 複振幅1.5mm X,Y,Z 各方向2時間 | ||
| 耐衝擊 | 約 100G(1,000m/s²) X,Y,Z各方向3回 | ||
| 保護構造 | IEC規格 IP67 JEM規格 IP67g | ||
| 材 質 | 盒：PBT 透鏡：PMMA | ||
| 質量(不含編碼) | 15g | ||
產品尺寸

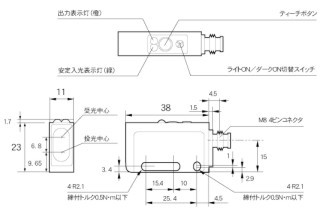

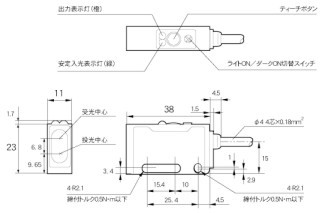

| 頭開 （橫型） | |||
 |
 |
||

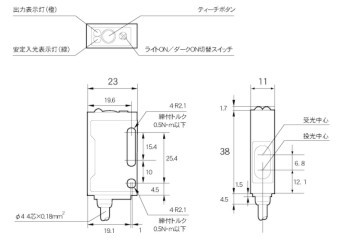

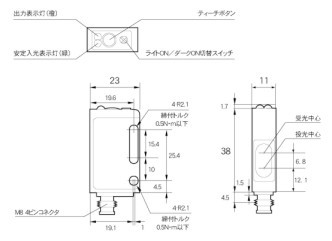

| 旁邊開（縱型） | |||
 |
 |
||
