產品特點

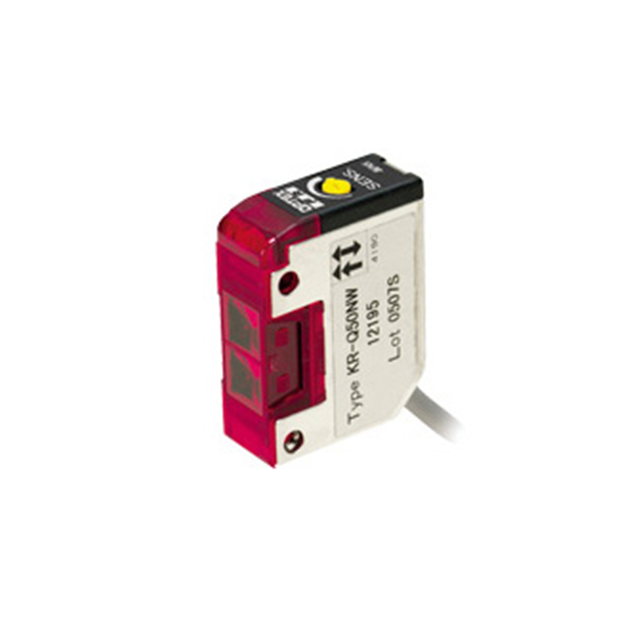

KR-Q 系列 透明物檢出光電開關
- 穩定檢測技術：直接近距離檢出，提高測量可靠性。
- 狹視野設計：適用隙縫間瞄準，提升操作靈活性。
- 高亮度標準：符合國際電氣規格，確保高可視性。
- 可視紅色點光：增強檢測直覺性，提升操作便利。
- 長距離檢測：超過 1m 精準偵測，適用廣泛場景。
- 維護效率提升：減少故障，提高設備使用壽命。
| 穩定檢測與抗干擾機能 | |||
| 本產品搭載QX 電路技術（KR-Q50 NW），可穩定偵測膠片與瓶子， 即使材質透明或光線複雜也能精確識別。 此外，內建曲折光除去機能，特別針對PET 瓶檢測進行優化， 提高檢測準確度，確保穩定運行並減少誤判干擾。 |
 |
||
| 精準瞄準與長距離檢測 | |||
| 本產品搭載KR-Q50 N 狹視野設計，可透過小型開口精準瞄準目標物， 提高透明物件的偵測穩定性。新增500 mm 長距離檢測能力， 使感測器能從細縫或微小區域確實捕捉透明物，適用於多種精密檢測需求。 |
 |
||
| 穩定運行與精準檢測 | |||
| 本產品搭載KR-Q 系列現場噪音對策電路， 符合國際電氣規格（IEC）的高標準要求，確保訊號穩定性與抗干擾能力。 此外，內部規格針對現場噪音判定具備更高可靠性， 有助於在嚴苛環境中維持精準檢測效果，提升設備整體性能。 |
 |
||
| 提升識別精度與工作效率 | |||
| 本產品採用高亮度紅色光點技術，在任何環境下都能維持清晰可見， 不影響靈敏度調整。當光軸對準時，紅光經由反射鏡呈現明亮閃耀狀態， 使檢測過程更加直覺，有助於快速對準與高效作業，提升整體工作效率。 |
 |
||
| 突破性長距離透明物檢測 | |||

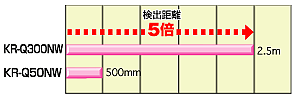

| 本產品KR-Q300 NW具備最遠 2.5m 的檢測距離，超越一般透明物感測器範圍， 適用於大型設備安裝環境。無需頻繁更換設定，即可穩定運作， 確保高效檢測並提升作業效率，滿足各種長距離應用需求。 |
 |
||
| 提升維護效率 | |||
| 本產品提供接頭類型設計，可在維護時快速更換感測器或電纜， 減少操作時間並提升設備可用性。適用於清潔室等不便使用工具的環境， 確保高效、更靈活的維護方式，滿足不同應用需求。 |
 |
||
| 運用例子 | |||
| 動態通過檢測 | 大型設備適用 | ||
 |
 |
||
| 整列計算功能 | 細縫識別能力 | ||
 |
 |
||
產品規格
| 種 類 | 回歸反射型 | ||||
| 型 式 | 纜線式 | KR-Q50NW | KR-Q50NW | KR-Q50NW | KR-Q50N |
| 連接器式 | KR-Q50CNW | KR-Q150CNW | KR-Q300CNW | KR-Q50CN | |
| 檢出距離 | 500m | 1.5m | 2.5m | 500m | |
| 光 源 | 紅色 LED | ||||
| 點直徑 | Φ40mm | Φ25mm(鐵棒) | |||
| 應答時間 | 0.7ms 以下 | ||||
| 靈敏度調整 | 1旋轉刻度 | ||||
| 表示燈 | 入光表示明燈(紅色LED) | ||||
| 控制輸出 | NPN類型 Max100 mA/DC30 V | ||||
| 輸出形態 | 亮時開，暗時開，開關切換 | ||||
| 連接形態 | 纜線式:電纜長 2m φ3.8mm 4芯/ 連接器式:M8×4 pin | ||||
| 絕緣抵抗 | 20 M Ω以上（DC500V mega ） | ||||
| 定位 | 電源電壓 | DC10～30v± 10% 脈動(p-p) 10％以上 | |||
| 消費電流 | 30 mA 以下 | ||||
| 耐雜音 | IEC 規格 | CE適合 | |||
| 內部規格 | Feilen Level 4明亮 | ||||
| 耐環 境性 |
使用周圍 溫度 /濕度 |
－25 ～＋55 ℃ （不結冰） / 35 ～85 ％ RH （不結露） | |||
| 使用周圍光度 | 太陽光：20,000lx 熱燈光：4,000lx | ||||
| 耐振動 | 耐久：10 ～55 Hz複振幅1.5 mm X,Y,Z 各方向 2時間 | ||||
| 耐衝擊 | 大約 100 G（1000 m/s2 ） X,Y,Z 各方向 3 次 | ||||
| 保護構造 | IEC規格 IP67 | ||||
| 材質 | 金屬外殼：SUS304 外盒：ABS | ||||
| 質量(不含編碼) | 約25g | ||||
產品尺寸

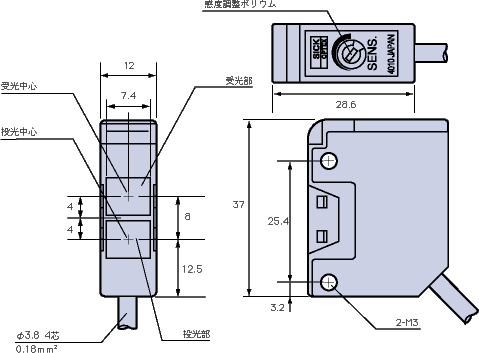

| 電纜類型 | |
 |
|

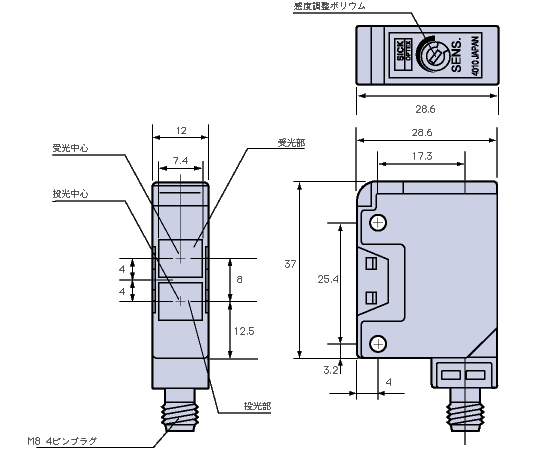

| 連接器類型 | |
 |
