產品特點

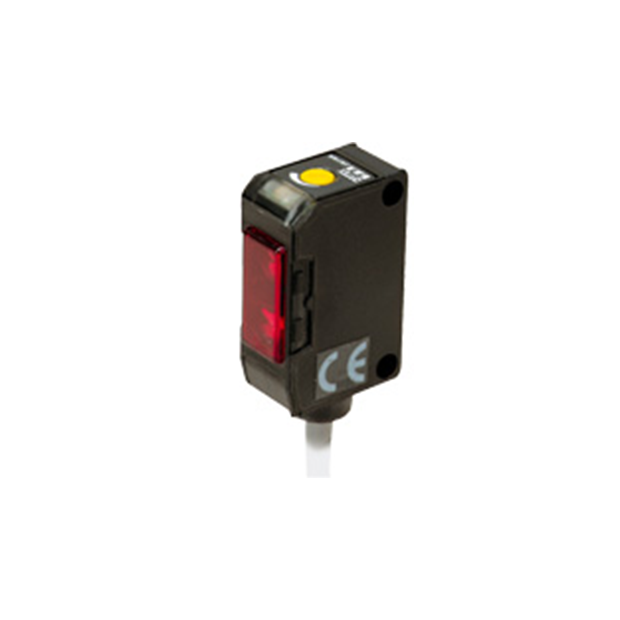

OPTEX SR-Q 系列 ｜SR-Q50NW｜SR-Q50CNW
- 精巧設計：適用狹窄空間安裝，提升靈活性。
- 高速反應：支援 0.5ms 迅速信號處理，適應高速生產環境。
- 耐噪 CE 標準：提升抗干擾能力，確保穩定運行。
- 小型化設計：減少設備佔用空間，提升兼容性。
- 高耐衝擊性：具備 100G 抗衝擊能力，確保長期穩定運行。
- VDE 安全標準：符合國際安全規範，確保設備可靠性。
- 全球適用：通過各國嚴苛標準，適應不同環境需求。
| 精巧設計 | |||
| SR-Q50NW成功縮小尺寸，比以往型號更加小型化，適合空間受限的環境。 雖然具備短距離檢測能力，但仍可在狹窄場域中發揮優勢，確保穩定偵測與靈活應用。 |
 |
||
| 適應高速生產環境 | |||
| 本產品採用放大器內藏型光電開關，提供0.5ms 超高速應答時間， 確保精準信號處理，提升檢測效率。可靈活對應高速化生產需求， 適用於先進製造環境，穩定運行並確保生產連續性。 |
 |
||
| 穩定運行與小型化應用 | |||
| 本產品符合CE 耐噪標準，經過歐洲嚴格測試，確保穩定運行並有效抵禦環境干擾。 此外，小型化設計提升設備兼容性，適用於多種機器設備， 滿足不同應用需求，提供可靠與高效的運行性能。 |
 |
||
| 穩定可靠的長期耐用性 | |||
| 本產品具備100G 耐衝擊能力，比過去型號提升約2 倍， 可有效抵禦光電開關運作時的接觸或衝擊，預防突發事故影響設備運行。 確保長期穩定性，不易因衝擊導致性能退化， 提供高耐用性與可靠性，使使用者能安心採用。 |
.jpg) |
||
| 高穩定性防護設計 |  |
||
| 本產品符合VDE 安全規範，即使遭遇短路、過電壓等極端狀況， 也具備防火安全設計，確保設備運行不受影響。 S 系列產品提供高度可靠性，符合嚴格的安全要求， 適用於各類工業環境，提升使用安心度。 |
|||
| 符合多國嚴格標準 | |||
| S 系列產品通過CE 耐噪檢驗標準，並符合UL、VDE 等國際規範， 確保在全球範圍內的安全性與穩定性。無論在哪個地區使用， 都能滿足各國嚴格的技術要求，提供可靠性能，確保長期穩定運行。 |
|||
| 運用例子 | |||
| PET 瓶整列計數 | |||
 |
產品規格
| 種 類 | 回歸反射型 | |
| 型 式 | 纜線式 | SR-Q50NW |
| 連接器式 | SR-Q50CNW | |
| 檢出距離 | 300m | |
| 光 源 | 紅色 LED | |
| 點直徑 | Φ40mm | |
| 應答時間 | 0.5ms 以下 | |
| 靈敏度調整 | 1旋轉刻度 | |
| 表示燈 | 輸出表示明燈(橙色LED) | |
| 控制輸出 | NPN類型 Max100 mA/DC30 V | |
| 輸出形態 | 亮時開，暗時開，開關切換 | |
| 連接形態 | 纜線式:電纜長 2m φ3.5mm/ 連接器式:M8×4 pin | |
| 絕緣抵抗 | 20 M Ω以上（DC500V mega ） | |
| 定位 | 電源電壓 | DC10～30v± 10% 脈動(p-p) 10％以上 |
| 消費電流 | 30 mA 以下 | |
| 耐雜音 | IEC 規格 | CE適合 |
| 內部規格 | Feilen Level 3明亮 | |
| 耐環 境性 |
使用周圍 溫度 /濕度 |
－25 ～＋55 ℃ （不結冰） / 35 ～85 ％ RH （不結露） |
| 使用周圍光度 | 太陽光：10,000lx 熱燈光：3,000lx | |
| 耐振動 | 耐久：10 ～55 Hz複振幅1.5 mm X,Y,Z 各方向 2時間 | |
| 耐衝擊 | 大約 100 G（1000 m/s2 ） X,Y,Z 各方向 3 次 | |
| 保護構造 | IEC規格 IP67 | |
| 材質 | 外盒：(PSF+PBT聚碳酸酯) | |
| 質量(不含編碼) | 約5g | |

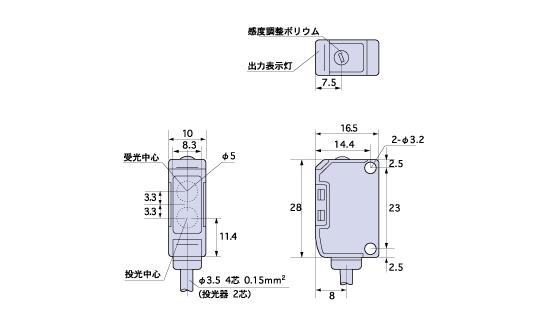

產品尺寸
| 電纜類型 |
 |
