產品特點

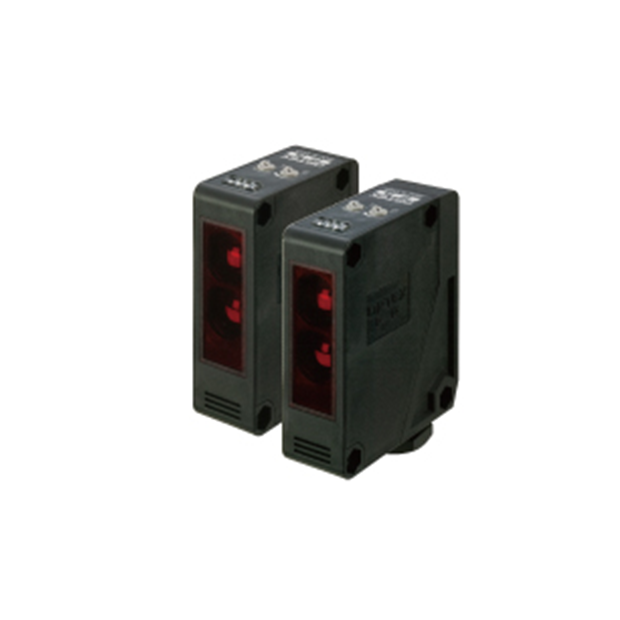

V3 / V4 系列 放大器內藏光電感測器
- 快速維護設計：主體可簡單從底座拆卸，便於更換感測器。
- 長距離檢測：透過型檢測距離達 40 米，適用於遠距離應用。
- 終端機連接：支援 AC 型 V4 系列終端機，確保穩定運行。
| 高強度光源 | QD 快速更換設計 | ||
強光源設計，適用惡劣環境，確保穩定檢測 |
快速替換主體，維護更便捷高效 |
| 獨立更換放大器 | 終端機快速連接 | 長距離掃描 | |
| 無需調整底座與纜線 適用 V3 和 V4 系列  |
簡化佈線設計 提高安裝效率  |
適用多種應用場景 提升偵測範圍  |
|
產品規格
| 繼電器輸出型 | 電晶體輸出型 | |||||
| 透過型 | 回歸反射型 | 擴散反射 | 透過型 | 回歸反射型 | 擴散反射 | |
| V3 series (纜線/QD 型) |
V3T-4000 | V3R-1000 | V3D-130 | V3T-4000N, P, CN, CP |
V3R-1000N, P, CN, CP |
V3D-130N, P, CN, CP |
| V4 series (終端型) |
V4T-4000 | V4R-1000 | V4D-130 | V4T-4000N, P, CN, CP |
V4R-1000N, P, CN, CP |
V4D-130N, P, CN, CP |
| 維護裝置 (common to V3/V4) |
US-34 (emitter) UE-34 (receiver) |
UD-34 | UD-34 | US-34D (emitter) UE-34N or 34P (receiver) |
UR-34N or 34P | UD-34N or 34P |
| 測知距離 | 40m | 0.01 - 10m | 1.3m | 40m | 0.01 - 10m | 1.3m |
| 回應時間 | 20msec | 0.5 msec | ||||
| 操作模式 | Light ON | Light ON / Dark ON switchover | ||||
| 延遲 | NIL | 20% Max | NIL | 20% Max | ||
| 光源 | 紅光 | 單一LED（橘）當做輸出指示器 | ||||
| 指示器 | 單一LED（橘）當做輸出指示器 | NPN or PNP | ||||
| 控制輸出 | Relay NO/NC 240V AC / 30 VDC, 3A | 10 - 30V DC 含 +/- 10% ripple | ||||
| 供給電壓 | AC/DC 24-240V, +/- 10% ripple | |||||
| 調整 | JIS/C4525, CE, UL | 40mA without load | ||||
| 耗電量 | 9.5VA | 5VA | 2 meter cable, or M12 QD | |||
| 連接:V3 series | 2 meter 纜線 | 終端台，可適用纜線o6 to o10 | ||||
| 連接:V4 series | 終端台，可適用纜線o6 to o10 | |||||
| 周圍溫度 | -25 to 55 | |||||
| 周圍濕度 | 35 to 85%RH | |||||
| 保存溫度 | - 40 to 70 / 35 - 95%RH | |||||
| 靈敏度調整 | 單一旋轉鈕。 | |||||
| 保護 | IEC 144, IP66 | |||||
| 調整 | JIS/C4525, CE, cRUus | |||||
| 衝擊電阻 | 50G , XYZ 3-ways | |||||
| 材質 | Glassfiber reinforced ABS (Case), PMMA (Lens) | |||||
產品尺寸

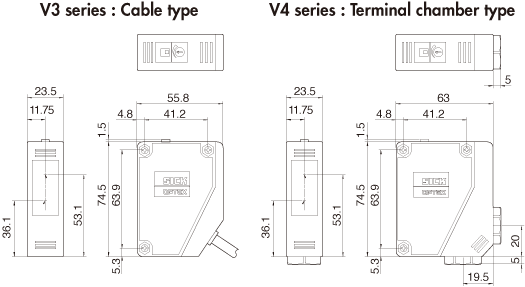

| V3/V4尺寸 |
 |

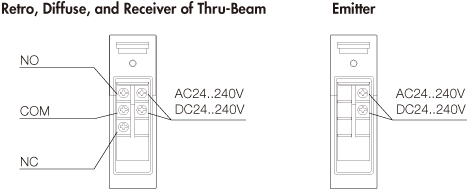

| V4 Series組成 |
 |
