產品特點

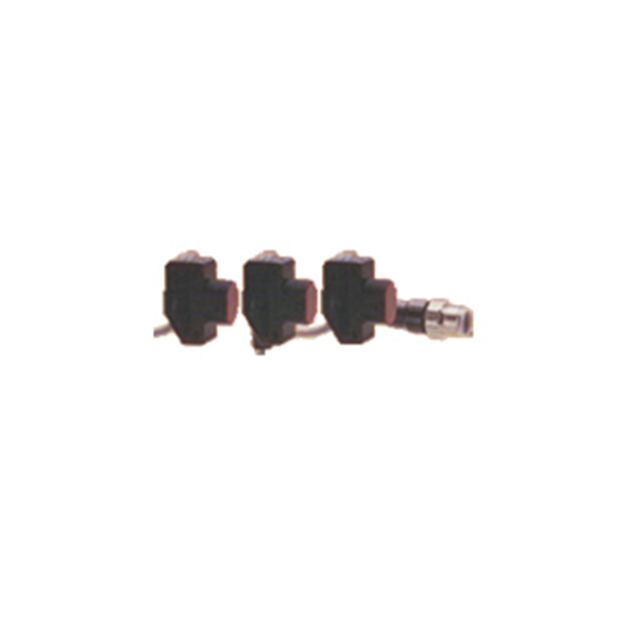

Y 系列 放大器內藏感應器
- 多樣選擇：提供 M18 透過型前置裝置與 BGS 檢出技術。
- 便捷連接：Pig-tail 連接器設計，簡化佈線與安裝。
- 耐用設計：採用堅固防水結構，適用嚴苛環境。
- 穩定偵測：可準確檢測塑膠與玻璃材質。
| 多元檢測 | |||

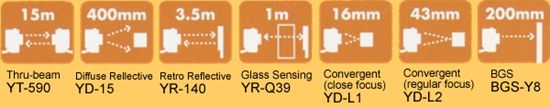

| Y 系列提供七種不同模型，涵蓋透過射線、擴散、回歸反射、透明對象偵測、會聚射線 (二型) 及 BGS (背景鎮壓)， 可靈活適應多種應用場景，滿足不同檢測需求。  |
|||

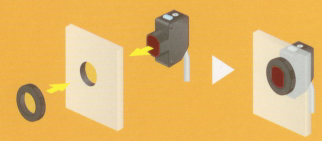

| M18 前置安裝 | |||
| 本感測器可輕鬆插入 18 mm 開孔進行安裝， 並提供機身常規安裝孔，以提升靈活性，適應多種應用需求。 |
 |
||

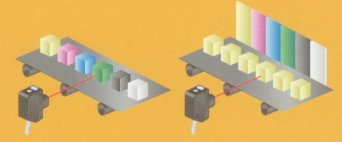

| BGS 檢出技術 | |||
| BGS 感測器能夠忽略目標顏色與紋理影響， 並排除背景變化干擾，確保穩定、準確的檢測效果。 |
 |
||
| 簡化維護 | 精準偵測透明目標 | ||
| M12 Pig-tail 型連接器設計， 提升安裝與維護便利性， 使設備調整更加靈活高效。 |
 |
YR-Q 系列專為透明物體檢測而設計， 能穩定識別透明塑膠與玻璃瓶， 確保高精度與可靠性， 適用於多種應用環境。 |
 |
| IP67 防水設計 | |||
| 本感測器符合 IP67 防護等級， 具備高耐用性，可承受噴水環境， 適用於各類惡劣條件下的應用。 |
 |
||
產品規格
| 型號 (NPN/PNP 不同型) |
透過型 | 擴散反射型 | 對立 回歸反射型 |
玻璃檢出 | 會聚射線型 | BGS型 | |
| 近焦 | 定焦 | ||||||
| 2 meter (apprx 78inch) cable |
YT-590 N / P | YD -15 N / P | YR -140 N / P | YR-Q39 N / P | YD-L1 N / P | YD –L2 N / P | BGS–Y8 N / P |
| M8 QD | YT-590 CN / CP | YD-15 CN / CP | YR-140CN / CP | YR-Q39 CN / CP | YD-L1 CN / CP | YD-L2 CN / CP | BGS -Y8 CN /CP |
| M12 pig-tail | YT-590 N-M12 / P-M12 | YD -15 N-M12 / P-M12 | YR-140 N-M12 / P-M12 | YR-Q39N-M12 / P-M12 | YD-L1N-M12 / P-M12 | YD-L2 N-M12 / P-M12 | BGS-Y8N-M12 / P-M12 |
| 檢出範圍 | 15m (590 inch) | 0.4m(15.7 inch) | 3.5m(140 inch) V-61 反射 |
1m(39.3 inch) P45A反射 |
16 mm (0.6 inch) | 43mm(1.7 inch) | 200 mm(7.9inch) 設置範圍 ： 30-200mm) |
| 光源 | 紅色LED (可見) | ||||||
| 延遲 | N/A | 20% max. | N/A | N/A | 10% max. | 10% max. | 5% |
| 反應時間 | 0.5 mesc | ||||||
| 指示燈 | 3 指示燈 (只有綠色顯示：Emitter YT-480) 黃色：輸出 綠色：穩定 紅色：超載警報 | ||||||
| 操作模式 | 亮 on 暗 on 輸出提供 | ||||||
| 敏感度調整 | 1旋轉電位 | ||||||
| 控制輸出 | NPN or NPN 開極，100mA max. / 30 VDC | ||||||
| 震動抵抗 | 100G ， xyz三個方向 | ||||||
| 環境光照度 | 日光 ： 10,000 lux 白熾燈： 3,000 lux max | ||||||
| 周圍溫度 | -25℃ to 55℃ / 35 to 85% RH | ||||||
| 存貯溫度 | -40℃ to 70℃ / 35to 90% RH | ||||||
| 電源電壓 | 10 – 30 VDC incl. 10% ripple | ||||||
| 電力消耗 | 放射器： 15mA max. 接收器： 20mA max. |
30mA max. | |||||
| 符合 | CE，JIS / C4525 | ||||||
| 電路保護 | 反向極性，瞬變電壓，產品過載電流 | ||||||
| 材質 | ABS WITH 20% GLASS (CASE)，PMMA(lens) | ||||||
| 保護類別 | IEC 144，IP67 | ||||||

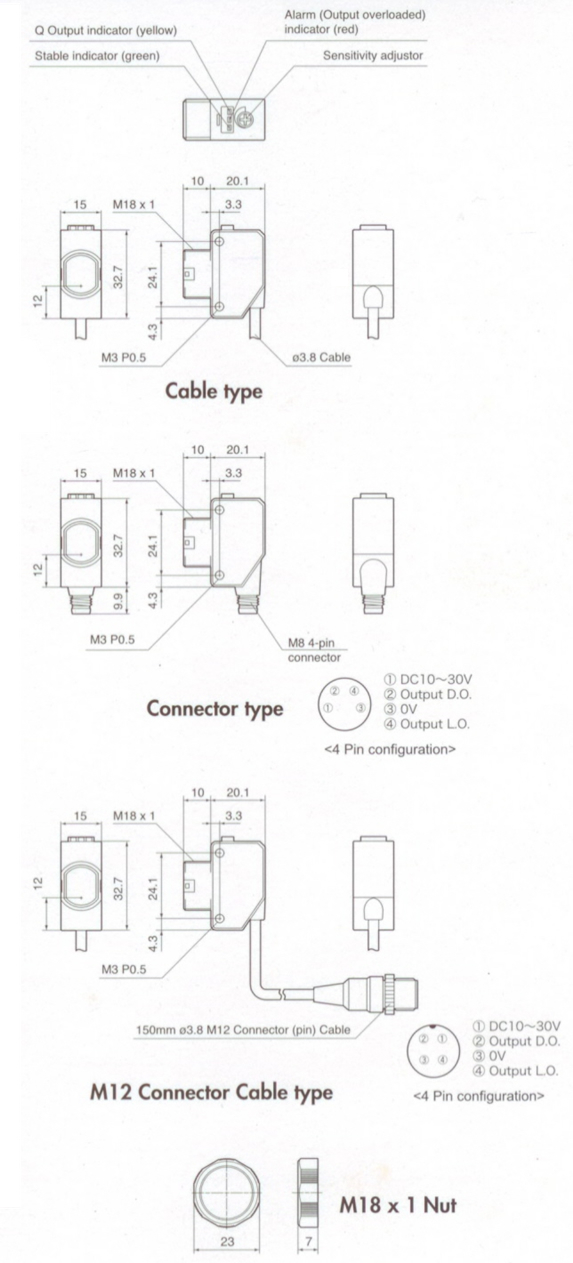

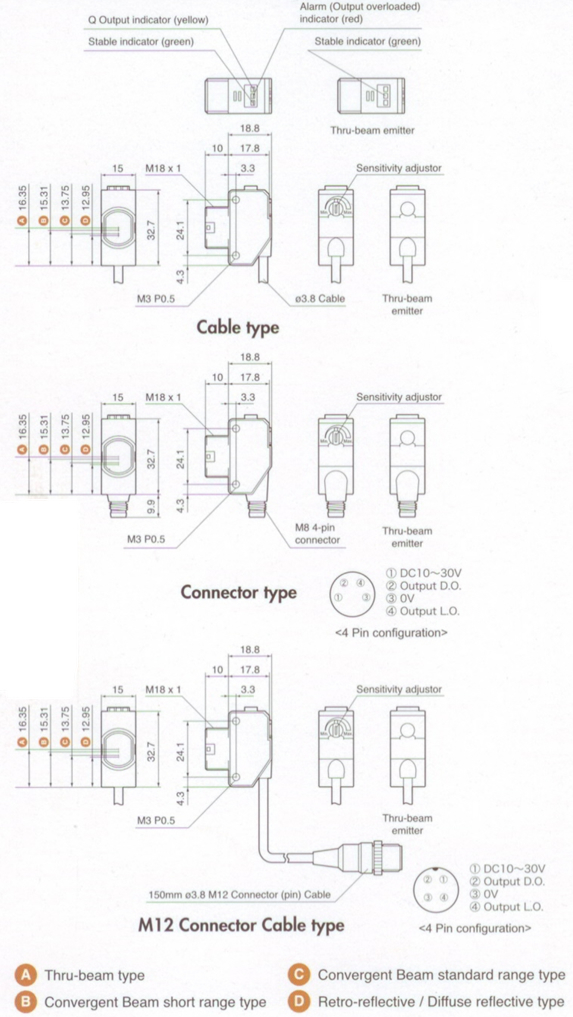

產品尺寸
  |
