產品特點

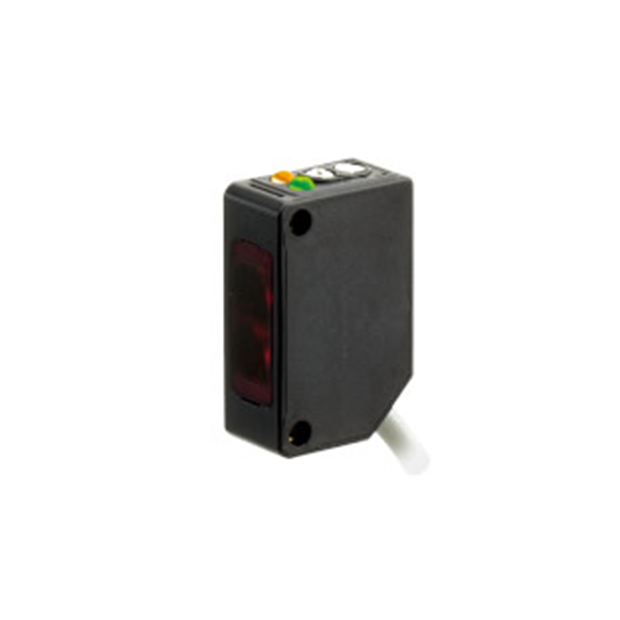

Z 系列 標準大小光電感測器
- 標準尺寸：適用多種設備與場景。
- 高環境耐受性：確保穩定運行，適用嚴苛條件。
- 高速線材搭配：提升數據傳輸效率。
- 靈活安裝：可緊密結合兩台設備，優化空間配置。
| 高速應答，優化傳輸 | 雙設備緊密安裝 | ||
| 本小型通用光電傳感器 具備0.5 ms 以下的極速應答時間， 搭配高速化線材， 進一步優化訊號傳輸， 提升整體運行效率。 .jpg) |
本產品具備防止干涉機能， 即使兩台設備並列安裝， 仍能確保準確偵測，避免訊號干擾， 提升運行穩定性。  |
||
| 高防護耐衝擊 | 強化安裝穩定性 | ||
| 採用一體成形設計， 具備 IP67 防護等級與 100G 耐衝擊性能， 確保在高濕度或高振動環境下仍能穩定運行， 提升耐用性與可靠性。  |
採用業界標準 25.4 mm 尺寸， 內藏金屬導管母螺絲， 提供更高的安裝強度與耐用性， 確保穩定運行。  |
產品規格
| 種 類 | 透過型 | 回歸反射型 | 擴散反射型 | 限定反射型 | |
| 型 式 | ZT-1200N | ZR-350N | ZD-70N | ZD-L09N | |
| 檢出距離 | 12m | 3.5m | 700mm | 10~90mm | |
| 光 源 | 紅色 LED | ||||
| 點 直 徑 | ø1.5m / 12m | ø350mm / 3.5m | ø100mm / 700mm | ø12mm / 90mm | |
| 應答時間 | 0.5ms 以下 | ||||
| 應差距距離 | ─ | ─ | 20% 以下 | 10% 以下 | |
| 表 示 燈 | 輸出功率表示(橙色LED) | ||||
| 輸出功率控制 | NPN 類型 Max 100 mA/DC30 V 1.8V/100 mA max | ||||
| 輸出功率形態 | 亮時開，暗時關，開關切換 | ||||
| 連接形態 | 纜線式：電纜長 2m徑 ø3.8mm | ||||
| 定位 | 電源電壓 | DC 10~30 V | |||
| 消費電流 | 照明器：20mA以下 受光器：15mA以下 | 20mA 以下 | |||
| 耐雜音 | IEC規格 | CE 適合 | |||
| 內部規格 | Feilen Level 4 | ||||
| 耐環境性 | 使用周圍溫度/濕度 | -25~+55℃(不結冰) / 35~95%RH(不結露) | |||
| 使用周圍光度 | 太陽光：10,000rx 熱燈光：3,000rx | ||||
| 耐振動 | 耐久：10~55Hz 複振幅 1.5mm X,Y,Z各方向2時間 | ||||
| 耐衝擊 | 大約 100G(1000 m/s2) X,Y,Z各方向3次 | ||||
| 保護構造 | IEC 規格 IP 67 | ||||
| 材 質 | 外盒：ABS 鏡頭：聚碳酸酯(回歸反射一部份是PMMA) | ||||

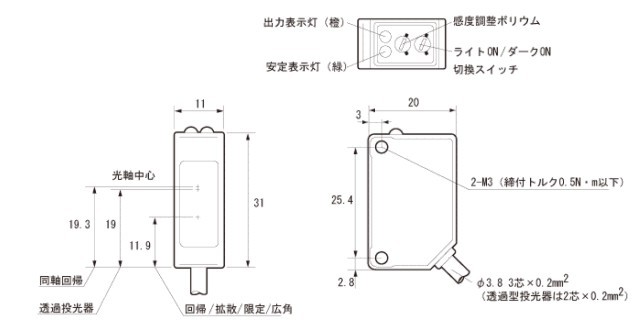

產品尺寸
 |
