產品特點

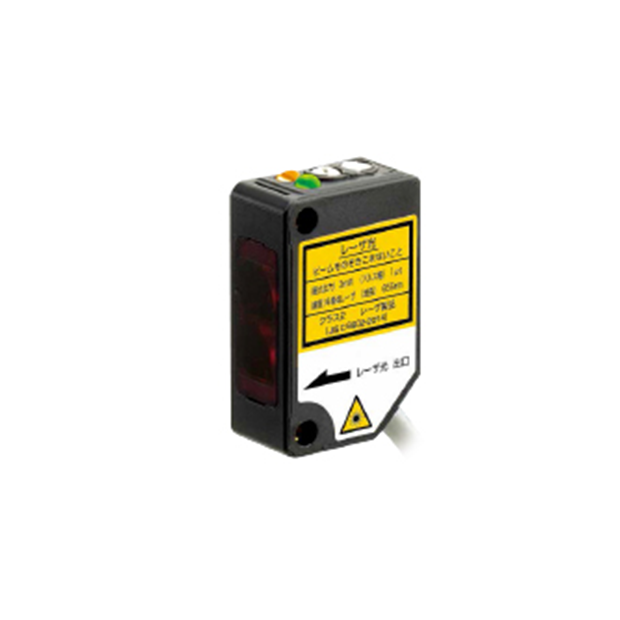

ZL 系列 小型雷射感測器
- 高速線材搭配：確保高效穩定訊號傳輸。
- 耐環境性超群：適應嚴苛作業條件，確保長期穩定運行。
- 標準規格尺寸：便於設備安裝與整合。
- 雙設備緊密結合：提升佈局靈活性，優化空間利用。
| 極速應答與高速線材對應 | 雙設備緊密安裝 | ||
| 本雷射感測器具備 250μs 的極速應答時間， 確保即時偵測。 與高速線材搭配，進一步提升傳輸效率， 適用於高精度應用環境。  |
本產品支援高速線材搭配， 並具備防止干涉機能， 即使兩台設備並列安裝， 仍能保持準確偵測， 避免訊號錯誤， 提升運行穩定性。（透過型除外）  |
||
| 穩定抗干擾 | 強化安裝穩定性 | ||
| 本產品採用 IP67 防護結構與 50G 耐衝擊設計， 確保在嚴苛環境中穩定運行。 同時具備防止干涉機能， 即使兩台設備並排使用仍可準確偵測。 透過型設備建議搭配 BL-100-POLF 過濾器， 以進一步提升抗干擾效果。  |
本產品採用業界標準 25.4mm 螺距， 內藏 M3 金屬製管螺母， 提供更高的安裝強度與耐用性， 確保設備穩定固定。  |
產品規格
| 種 類 | 透過型 | 回歸反射型 | 擴散反射型 | |
| 纜線型 | NPN | ZT-L3000N | ZR-L1000N | ZD-L40N |
| PNP | ZT-L3000P | ZR-L1000P | ZD-L40P | |
| M8 連接型 | NPN | ZT-L3000CN | ZR-L1000CN | ZD-L40CN |
| PNP | ZT-L3000CP | ZR-L1000CP | ZD-L40CP | |
| 電源電壓 | DC 10 to 30V Inc. 10% ripple | |||
| 電流消耗 | 30mA max | 20mA max | ||
| 測知範圍 | 30meter | 10meter | 400mm | |
| 光點直徑 | 30mm/30m | 10mm/8m | 2mm/400m | |
| 響應時間 | 0.25ms | |||
| 延 遲 | ─ | |||
| 使用周圍溫度 | -10 to +50℃ | |||
| 使用周圍濕度 | 35 to 85% | |||
| 存貯周圍溫度/濕度 | -25 to +70℃ / 35 to 95% | |||
| 耐振動 | 10 to 55Hz width 1.5mm | |||
| 耐衝擊 | 500m/s2 | |||
| 保護構造 | IP 67 | |||
| 發 射 | 雷射(650nm) | |||
| 雷射等級(IEC) | class1 | class2 | ||
| 雷射等級(FDA) | class1 | class2 | ||
| 輸出表示燈 | 橘色(黃色) LED | |||
| 功率表示燈 | 綠色 LED | |||
| 靈敏度調整 | 1 旋鈕 | |||
| 模式選擇 | Light On / Dark On 可選擇(切換) | |||
| 連 接 | 2m 纜線 / M8連接器 | |||

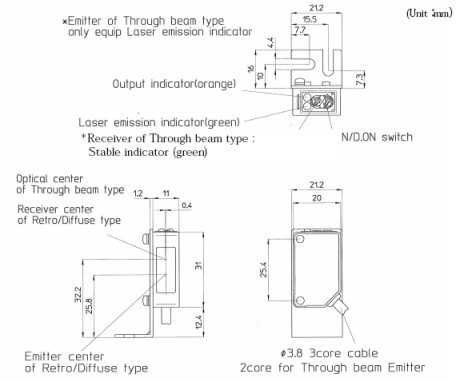

產品尺寸
 |
