產品特點

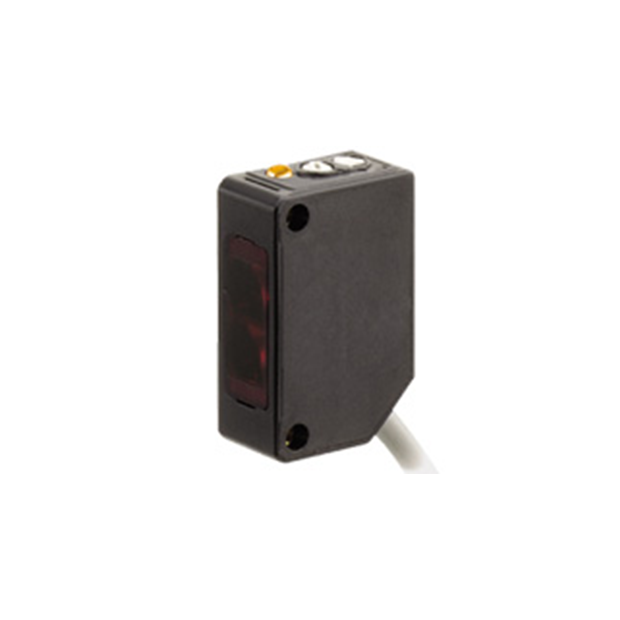

OPTEX ZR-Q 系列 ｜ZR-QX200N｜ZR-Q200N｜ZR-QX200CN4｜ZR-Q200CN
- 新機種追加：擴展型號，提供更多選擇。
- 高速應答：500μs 極速反應，提高偵測效率。
- 高防護設計：IP67 防護構造與 100G 耐衝擊，適用嚴苛環境。
- 標準規格尺寸：便於安裝與整合，提升應用靈活性。
| 新機種追加 | |||
| ◎ ZR-QX200N 同軸回歸反射型，簡化安裝 ZR-QX200N 採用同軸回歸反射設計，使照明軸與受光軸保持一致， 無需考慮光電開關的安裝方向或工作移動方向，提升安裝便利性與偵測穩定性。 |
|||
| 任意方向安裝，精準感測 | 靈活安裝，同軸穩定檢測 | ||
.jpg) |
 |
||
| 透明體穩定偵測 | |||
| 本透明物體檢測型光電開關具備業界領先的 500μs 響應時間， 確保快速準確偵測。同時支援高速線材搭配， 優化訊號傳輸，提高整體運行效率。 |
.jpg) |
||
| 穩定耐用 | |||
| 本產品採用一體成形設計， 全機種皆符合 IP67 防護標準與 100G 耐衝擊性能， 確保在高濕度與振動環境下仍能穩定運行， 提升耐用性與可靠性。 |
 |
||
| 提升安裝強度 | |||
| 本產品採用業界標準 25.4mm 螺距， 內建金屬管螺母，強化固定能力， 確保穩定安裝與長期耐用性。 |
 |
||
| 運用例子 | |||
| PET 瓶通過檢測 | |||
 |
|||
| 透明膠卷終端偵測 | 透明膠卷上下限控制 | ||
 |
 |
||
產品規格
| 種 類 | 同軸回歸反射型 | 回歸反射型 | |
| 型 式 | 纜線式 | ZR-QX200N | ZR-Q200N |
| 連接器式 | ZR-QX200CN4 | ZR-Q200CN | |
| 檢出距離 | 0~2m(P250F使用時) | 0~2m(V-61使用時) | |
| 光 源 | 紅色 LED | ||
| 點直徑 | 約φ60m/距離2m | 約φ200mm/2m | |
| 應答時間 | 500μs 以下 | ||
| 靈敏度調整 | 1旋轉刻度 | ||
| 表示燈 | 輸出表示明燈(橙色LED) | 輸出表示明燈(橙色LED) 穩定入光表示燈(綠色LED) |
|
| 控制輸出 | NPN類型 Max100 mA/DC30 V | ||
| 輸出形態 | 亮時開，暗時開，開關切換 | ||
| 連接形態 | 纜線式:電纜長 2m φ3.8mm/ 連接器式:M8×4 pin | ||
| 絕緣抵抗 | 20 M Ω以上（DC500V mega ） | ||
| 定位 | 電源電壓 | DC10～30v± 10% 脈動(p-p) 10％以下 | |
| 消費電流 | 20 mA 以下/DC24V | ||
| 耐雜音 | IEC 規格 | CE適合 | |
| 內部規格 | Feilen Level 3明亮 | ||
| 耐環 境性 |
使用周圍 溫度 /濕度 |
－25 ～＋55 ℃ （不結冰） / 35 ～95 ％ RH （不結露） | |
| 使用周圍光度 | 太陽光：10,000lx 熱燈光：3,000lx | ||
| 耐振動 | 耐久：10 ～55 Hz複振幅1.5 mm X,Y,Z 各方向 2時間 | ||
| 耐衝擊 | 大約 100 G（1000 m/s2 ） X,Y,Z 各方向 3 次 | ||
| 保護構造 | IP67 | ||
| 材質 | 外盒：ABS 鏡頭：聚碳酸酯（回歸反射一部份是 PMMA ） | ||
| 質量(不含編碼) | 約10g | ||

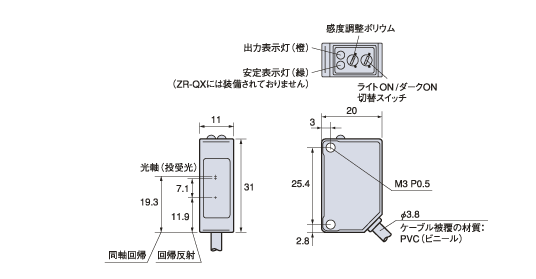

產品尺寸
| 電纜型 |
 |
