產品特點
通用型交流/直流EMI濾波器
- 支援 1 至 60A 額定電流，靈活對應多種設備需求。
- 具備 通用濾波性能，適用於交流/直流應用。
- 提供 醫療等級版本（B 型），符合醫療安全規範。
- 提供 安全強化版本（A 型），強化端子保護設計。
- 提供 增強濾波性能版本，適用於高干擾環境。
- 提供 直流優化版本，專為直流供電系統設計。
| 型號 | 額定電流 @環境（A） |
洩漏電流 IEC60939（A） |
電感 L1 |
電容 Cx1（微法拉） |
電容1 （納法拉） |
電阻（kΩ） | 輸入/輸出連接（Nm） 輸入端子 |
檔案下載 | |
 |
FN2010-1-06 | 1 | 0.66 | 12 | 0.1 | 4.7 | 1000 |  |
|
 |

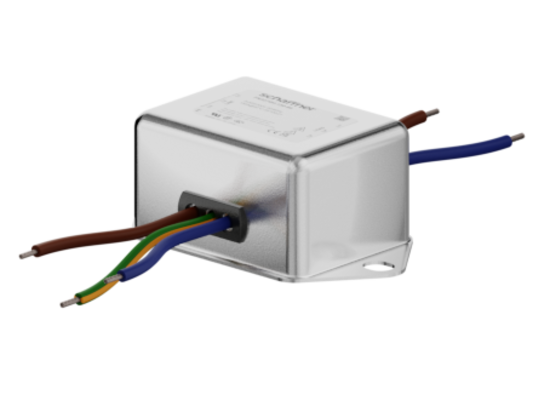

FN2010-1-07 | 1 | 0.66 | 12 | 0.1 | 4.7 | 1000 | 導線 | |
 |
FN2010-3-06 | 3 | 0.66 | 2.5 | 0.1 | 4.7 | 1000 | |
|
 |
FN2010-3-07 | 3 | 0.66 | 2.5 | 0.1 | 4.7 | 1000 | 導線 | |
 |

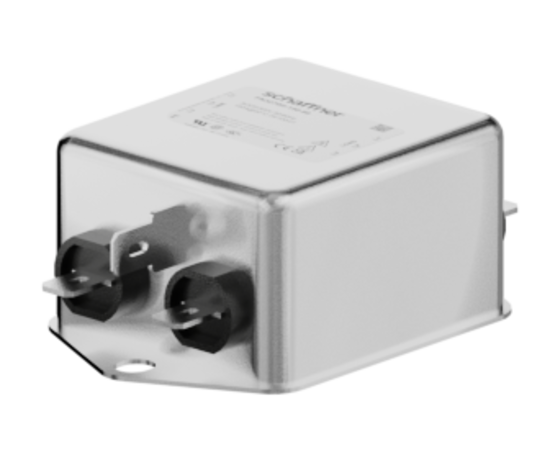

FN2010-6-06 | 6 | 0.66 | 1 | 0.1 | 4.7 | 1000 | |
|
 |

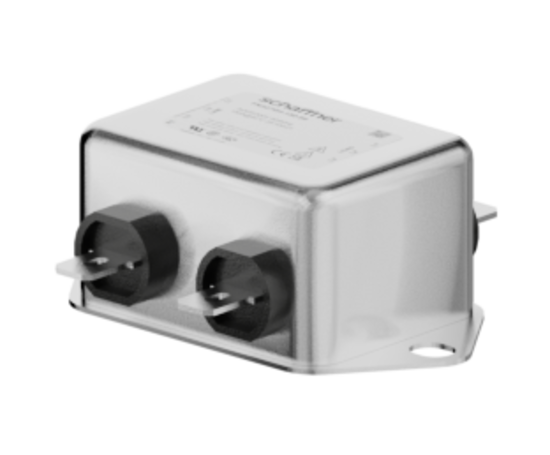

FN2010-6-07 | 6 | 0.66 | 1 | 0.1 | 4.7 | 1000 | 導線 | |
 |

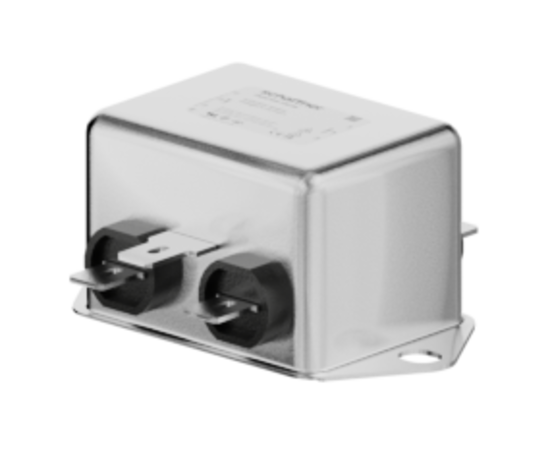

FN2010-10-06 | 10 | 0.66 | 0.8 | 0.1 | 4.7 | 1000 | |
|
 |
FN2010-10-07 | 10 | 0.66 | 0.8 | 0.1 | 4.7 | 1000 | 導線 | |
 |
FN2010-12-06 | 12 | 0.66 | 0.7 | 0.1 | 4.7 | 1000 | |
|
 |

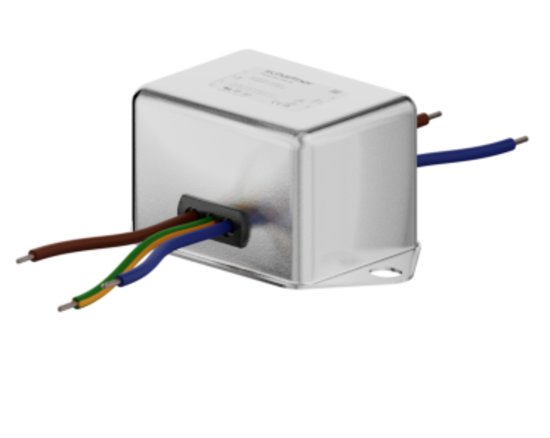

FN2010-12-07 | 12 | 0.66 | 0.7 | 0.1 | 4.7 | 1000 | 導線 | |
 |
FN2010-16-05 | 16 | 0.66 | 0.7 | 0.1 | 4.7 | 1000 | |
|
 |

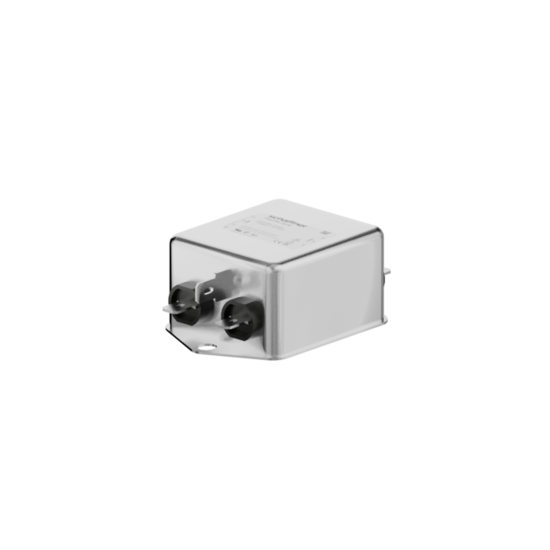

FN2010-16-06 | 16 | 0.66 | 0.7 | 0.1 | 4.7 | 1000 | |
|
 |

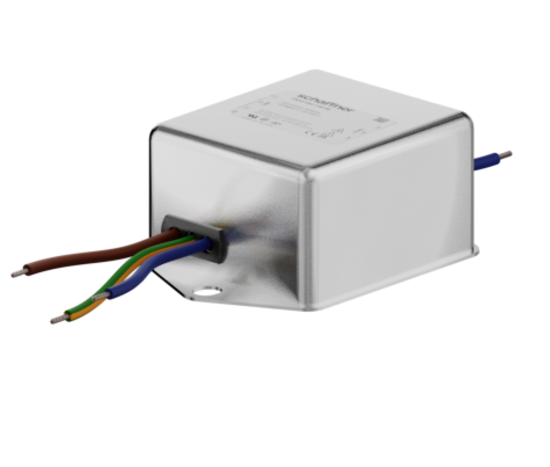

FN2010-16-07 | 16 | 0.66 | 0.7 | 0.1 | 4.7 | 1000 | 導線 | |
 |

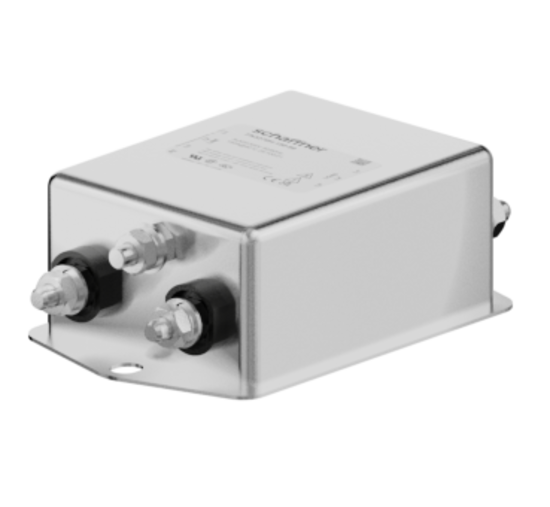

FN2010-16-08 | 16 | 0.66 | 0.7 | 0.1 | 4.7 | 1000 | 螺紋螺柱 | |
 |
FN2010-20-06 | 20 | 0.66 | 0.6 | 0.1 | 4.7 | 1000 | |
|
 |
FN2010-20-07 | 20 | 0.66 | 0.6 | 0.1 | 4.7 | 1000 | 導線 | |
 |

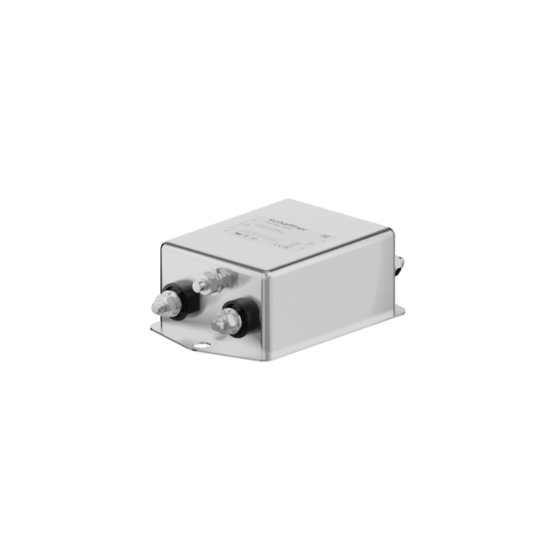

FN2010-20-08 | 20 | 0.66 | 0.6 | 0.1 | 4.7 | 1000 | 螺紋螺柱 | |
 |

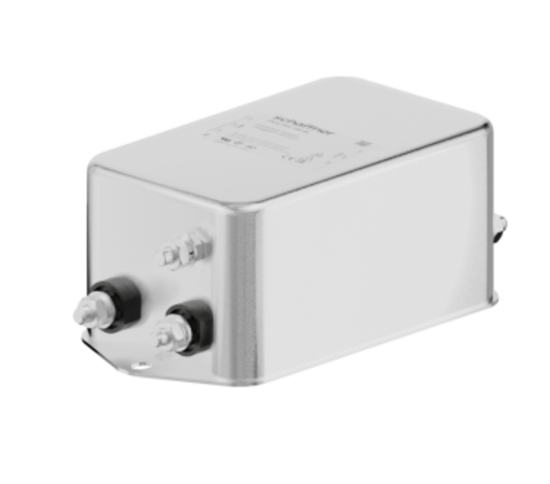

FN2010-30-08 | 30 | 0.79 | 0.7 | 0.47 | 10 | 1000 | 螺紋螺柱 | |
 |

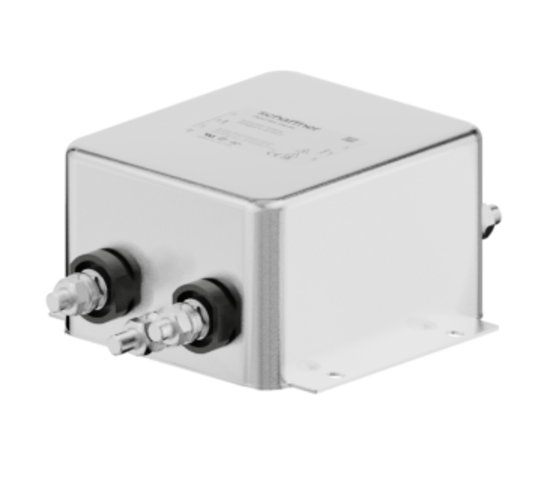

FN2010-60-24 | 60 | 0.79 | 1 | 1.5 | 10 | 330 | |

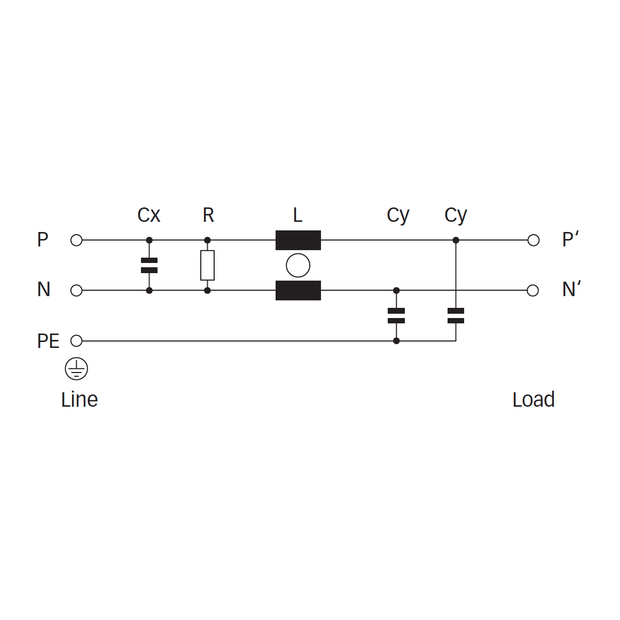

電路圖
.png)
認證
.png)
