產品特點

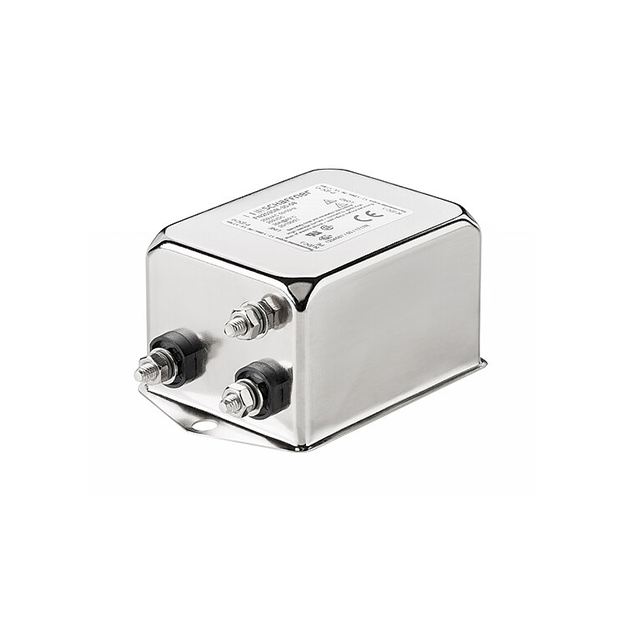

具有高衰減性能的通用型AC/DC EMI濾波器
FN2030-1-06｜FN2030-3-06｜FN2030-4-06｜FN2030-6-06｜FN2030-8-06｜FN2030-10-06｜FN2030-12-06｜FN2030-16-06｜FN2030-20-08
- 適用於 1~30A 額定電流，支援多種負載設備。
- 具備 高效濾波衰減特性，提升抗干擾能力。
- 高差模衰減能力，強化敏感電路保護。
- 支援 AC/DC 通用應用，應用彈性高。
- 可選 醫療等級版本（B型），符合醫規要求。
- 可選 安全強化版本（A型），提升端子與結構防護。
- 可選 增強性能版本，適用於高雜訊環境。
- 提供 過電壓保護版本（Z型），加強電路穩定與安全。
| 型號 | 額定電流 @環境 （A） |
洩漏電流 IEC60939 （A） |
功率 損耗 （瓦） |
電感 L1 |
電容 Cx1 （微法拉） |
電容1 （納法拉） |
電阻 （kΩ） |
輸入/輸出連接 （Nm） 輸入端子 |
檔 案 下 載 |

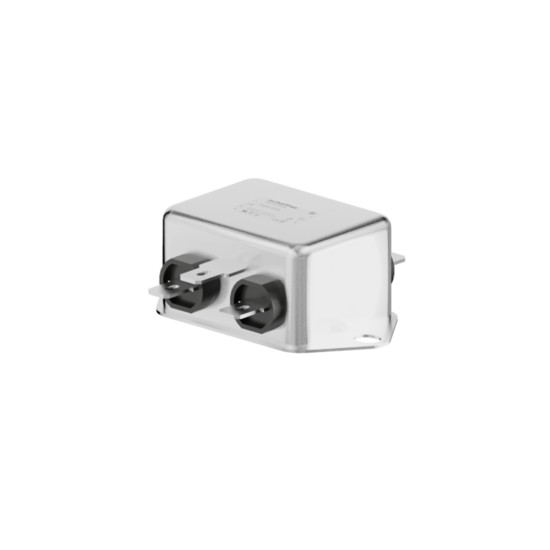

FN2030-1-06 |
1 | 0.31 | 0.9 | 20 | 0.22 | 2.2 | 1000 | .png) |
|
FN2030-1-07 |
1 | 0.31 | 0.9 | 20 | 0.22 | 2.2 | 1000 | 導線 | |

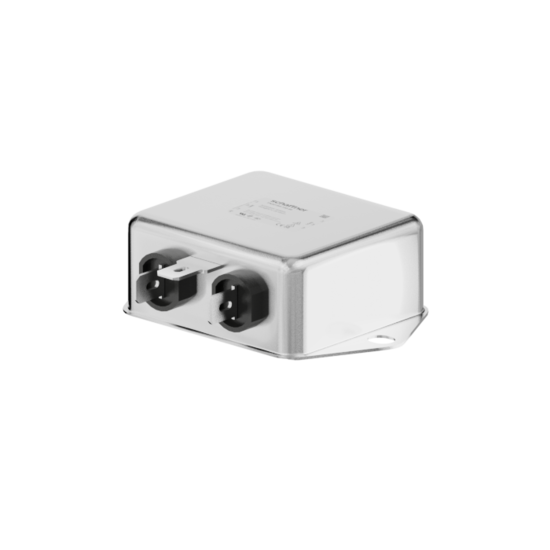

FN2030-3-06 |
3 | 0.46 | 2.2 | 14 | 0.33 | 3.3 | 1000 | |
|
FN2030-3-07 |
3 | 0.46 | 2.2 | 14 | 0.33 | 3.3 | 1000 | 導線 | |
FN2030-4-06 |
4 | 0.46 | 2.9 | 14 | 0.33 | 3.3 | 1000 | |
|
FN2030-4-07 |
4 | 0.46 | 2.9 | 14 | 0.33 | 3.3 | 1000 | 導線 | |
FN2030-6-06 |
6 | 0.66 | 3.2 | 8 | 0.47 | 4.7 | 680 | |
|

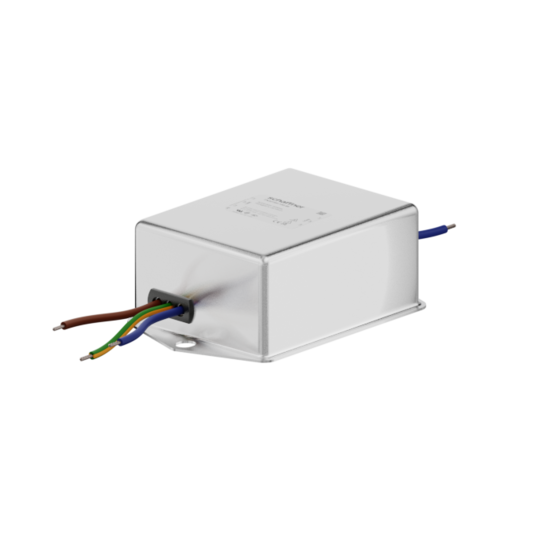

FN2030-6-07 |
6 | 0.66 | 3.2 | 8 | 0.47 | 4.7 | 680 | 導線 | |
FN2030-8-06 |
8 | 0.66 | 3.1 | 8 | 0.47 | 4.7 | 680 | |
|
FN2030-8-07 |
8 | 0.66 | 3.1 | 8 | 0.47 | 4.7 | 680 | 導線 | |
FN2030-10-06 |
10 | 0.66 | 5.3 | 8 | 0.47 | 4.7 | 680 | |
|
FN2030-10-07 |
10 | 0.66 | 5.3 | 8 | 0.47 | 4.7 | 680 | 導線 | |

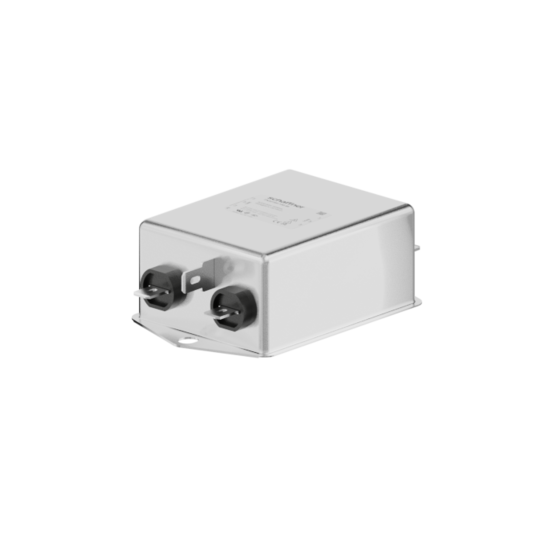

FN2030-12-06 |
12 | 1.41 | 7.6 | 4 | 1 | 10 | 330 | |
|
FN2030-16-06 |
16 | 1.41 | 6.1 | 4 | 1 | 10 | 330 | |
|
FN2030-16-07 |
16 | 1.41 | 6.1 | 4 | 1 | 10 | 330 | 導線 | |
FN2030-16-08 |
16 | 1.41 | 6.1 | 4 | 1 | 10 | 330 | 螺紋螺柱 | |
FN2030-20-06 |
20 | 1.41 | 4.6 | 4 | 1 | 10 | 330 | |
|

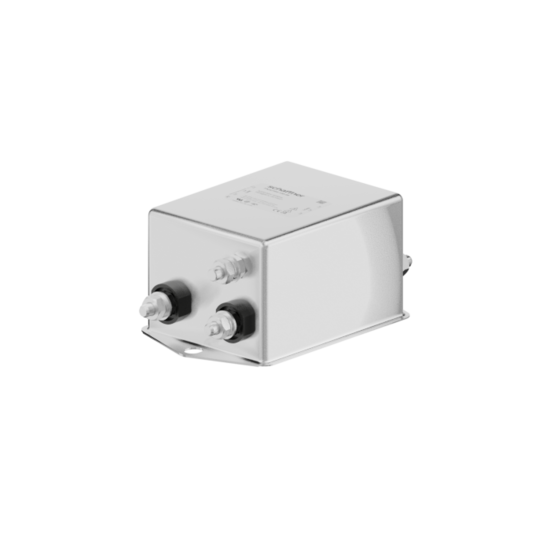

FN2030-20-08 |
20 | 1.41 | 4.6 | 4 | 1 | 10 | 330 | 螺紋螺柱 | |
FN2030-30-08 |
30 | 1.41 | 6 | 2 | 1 | 10 | 330 | 螺紋螺柱 | |

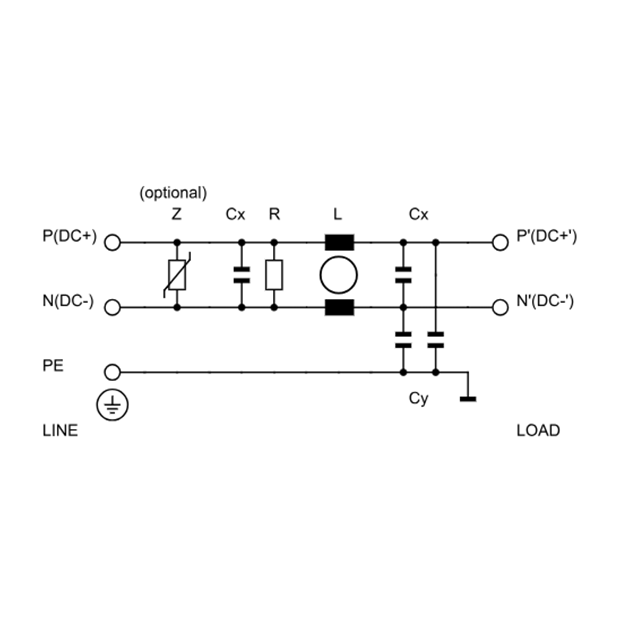

電路圖
認證
