產品特點
具有優異衰減性能的多級AC/DC EMI濾波器
- 支援 1~30A 額定電流，涵蓋廣泛應用。
- 採用 雙級濾波結構，提升高頻抑制能力。
- 提供 極高差模與共模衰減，有效隔離雜訊。
- 適用於 AC/DC 系統，滿足不同電源需求。
- 可選 醫療級版本（B 型），符合醫療安全標準。
- 可選 安全強化版本（A 型），增強外殼與接線防護。
- 可選 增強性能版本，加強高干擾環境下穩定性。
- 提供 過電壓保護（Z 型）版本，提升設備安全性。
| 型號 | 額定電流 @環境（A） |
洩漏電流 IEC60939（A） |
功率損耗 （瓦） |
電感 L1 |
電容 Cx1 （微法拉） |
電容1 （納法拉） |
CY2 （納法拉） |
電阻 （kΩ） |
輸入/輸出連接 （Nm） 輸入端子 |
檔 案 下 載 |

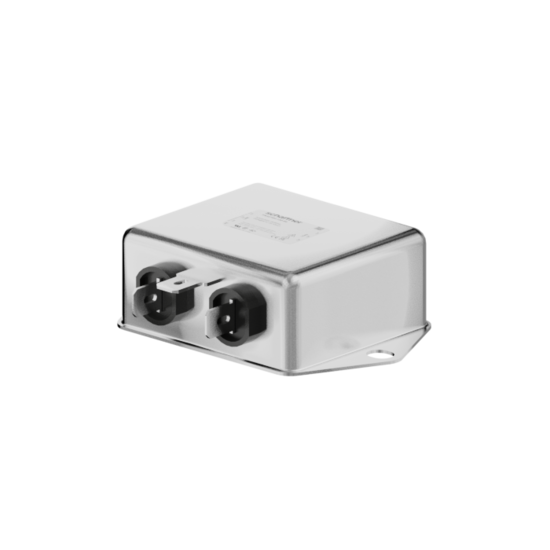

FN2090-1-06 |
1 | 0.45 | 1.8 | 20 | 0.22 | 2.2 | 1 | 680 | .png) |
|
FN2090-1-07 |
1 | 0.45 | 1.8 | 20 | 0.22 | 2.2 | 1 | 680 | 導線 | |

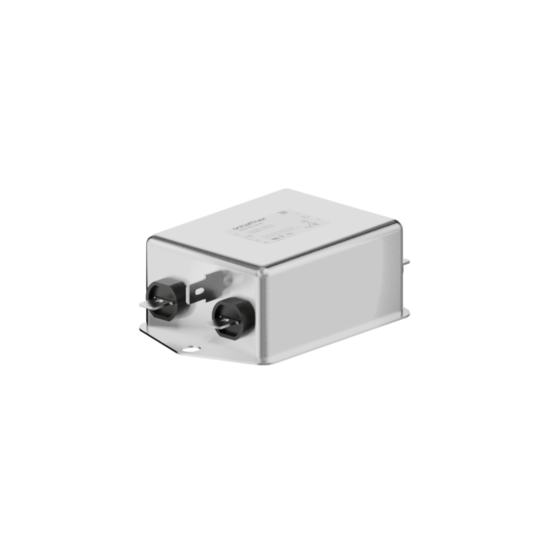

FN2090-3-06 |
3 | 0.45 | 3.7 | 14 | 0.33 | 2.2 | 1 | 470 | |
|
FN2090-4-06 |
4 | 0.45 | 6.4 | 14 | 0.33 | 2.2 | 1 | 470 | |
|
FN2090-4-07 |
4 | 0.45 | 6.4 | 14 | 0.33 | 2.2 | 1 | 470 | 導線 | |
FN2090-6-06 |
6 | 0.61 | 7.1 | 8 | 0.47 | 3.3 | 1 | 330 | |
|

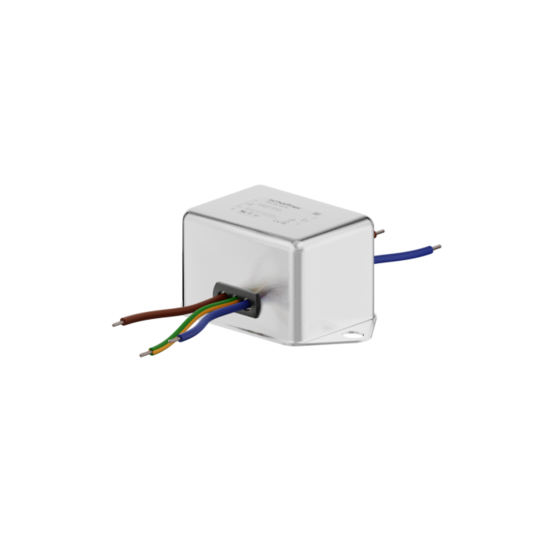

FN2090-6-07 |
6 | 0.61 | 7.1 | 8 | 0.47 | 3.3 | 1 | 330 | 導線 | |

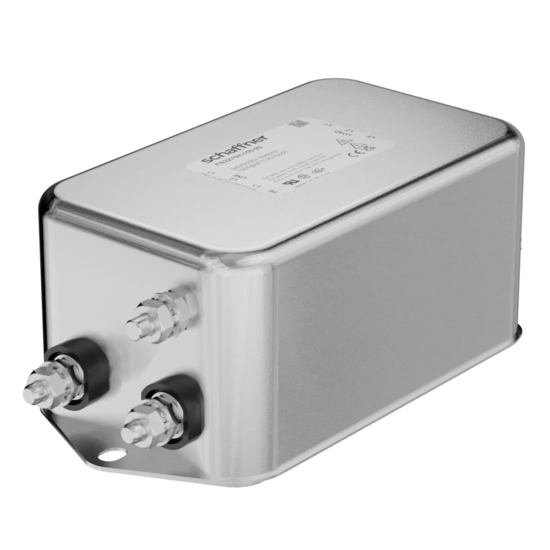

FN2090-6-08 |
6 | 0.61 | 7.1 | 8 | 0.47 | 3.3 | 1 | 330 | 螺紋螺柱 | |
FN2090-8-06 |
8 | 0.61 | 7.7 | 8 | 0.47 | 0.47 | 0.47 | 330 | |
|
FN2090-10-06 |
10 | 0.61 | 8.4 | 8 | 0.47 | 3.3 | 1 | 330 | |
|
FN2090-10-07 |
10 | 0.61 | 8.4 | 8 | 0.47 | 3.3 | 1 | 330 | 導線 | |

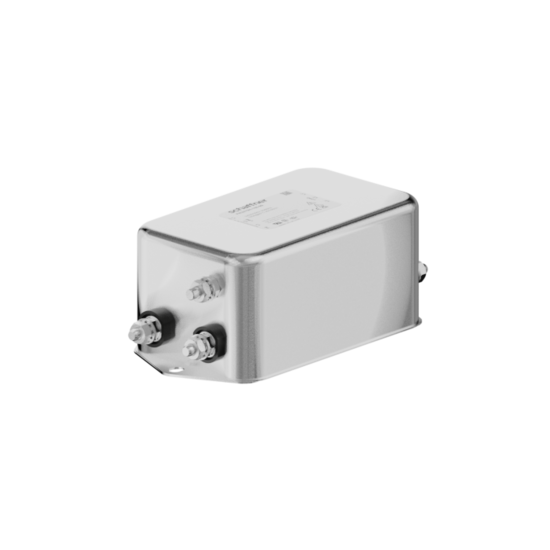

FN2090-10-08 |
10 | 0.61 | 8.4 | 8 | 0.47 | 3.3 | 1 | 330 | 螺紋螺柱 | |
FN2090-12-06 |
12 | 0.93 | 12.1 | 4 | 1 | 10 | 1 | 220 | |
|
FN2090-12-08 |
12 | 0.93 | 12.1 | 4 | 1 | 10 | 1 | 220 | 螺紋螺柱 | |

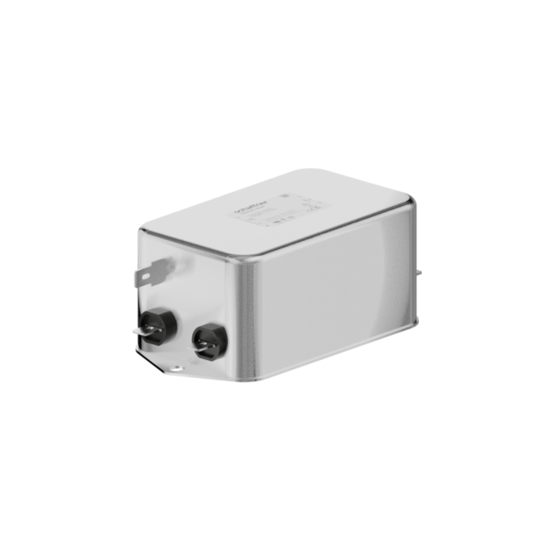

FN2090-16-06 |
16 | 0.93 | 10.7 | 4 | 1 | 10 | 1 | 220 | |
|

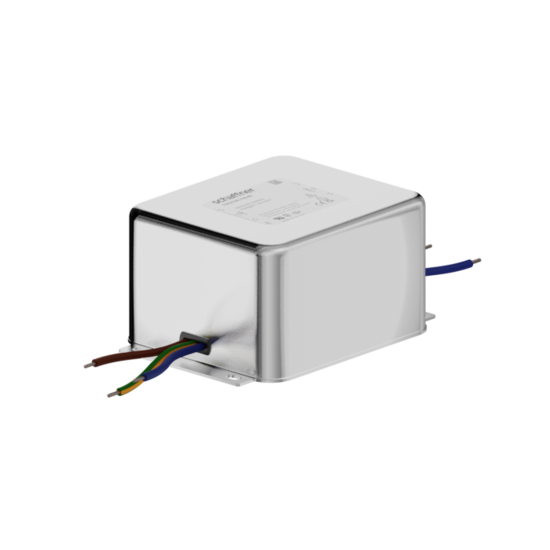

FN2090-16-07 |
16 | 0.93 | 10.7 | 4 | 1 | 10 | 1 | 220 | 導線 | |

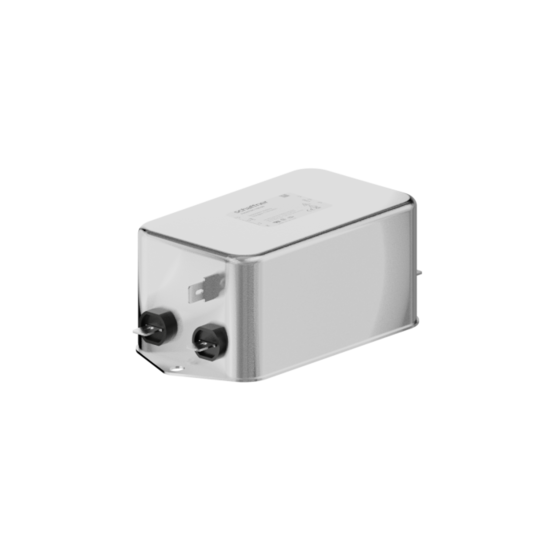

FN2090-20-06 |
20 | 0.93 | 8.2 | 2.7 | 1 | 10 | 1 | 220 | |
|
FN2090-20-08 |
20 | 0.93 | 8.2 | 2.7 | 1 | 10 | 1 | 220 | 螺紋螺柱 | |
FN2090-30-08 |
30 | 0.93 | 10.1 | 1.5 | 1 | 10 | 1 | 220 | 螺紋螺柱 | |

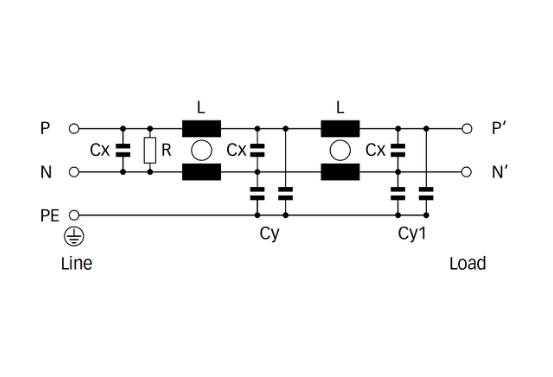

電路圖
認證
