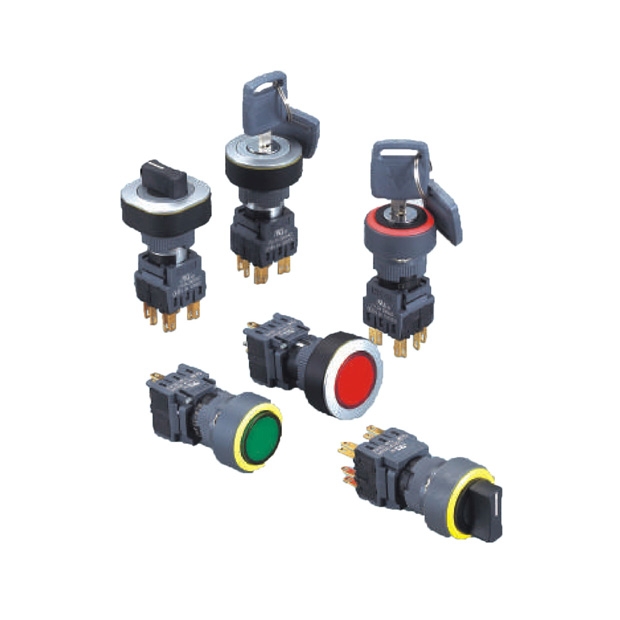

FFUBA - M16系列分離式選擇鈕／鑰匙鈕開關專為多功能操作面板與控制模組設計，支援16mm與22mm兩種安裝孔徑，靈活應對各式設備需求。採用3μ銀鍍金接點設計，具優異導電性能與長效耐用性。具備IP65防塵防水能力，能於潮濕、多塵等嚴苛環境中穩定運作。產品支援帶鎖、不帶鎖與急停等多種型式，提供操作彈性與安全保護機制。結構緊湊、可拆式設計，方便安裝與後期維護，搭配超高亮冷光源LED顯示，增強視覺識別與操作直覺，是整合功能性、美觀與防護性的高效開關解決方案。
－ ＋
加入詢價車
/
詳細介紹

產品特點



M16分離按鈕
目錄下載(繁體)



  分離式按鈕-M16系列(選擇鈕/鑰匙鈕開關)




  1. 安裝直徑：可選擇16mm或22mm兩種安裝直徑，適應不同設備需求。
  2. 防護等級：IP65防護等級，確保按鈕具備優越的防水防塵性能。
  3. 觸點：銀鍍金厚度為3μ，提供高耐久性和可靠的觸點功能。
  4. 設計：緊湊型且可拆分設計，使安裝和維護更加便捷。
  5. 型號選擇：提供帶鎖、不帶鎖和急停三種型號，滿足多種應用需求。
  6. 顯示：LED超高亮冷光源燈顯示，確保按鈕在各種工作環境下清晰可見。



產品規格




保護等級 Degree of Protection IP 65 Watertight/Olitight
觸點類型 Contact Configuration Single Pole,Double Pole
最大電壓 Maximum Voltage 250V AC/DC
熱電流 Thermal Current 5A
最小負載 Minimum Applicable Load 5V AC/DC,1mA
觸點材料 Comtact Material Gold-plated silver
端子接式 Terminal Style .110"Solder/Quick Connect
工作溫度 Operating Temperature -25°C to +55°C
工作濕度 Operating Humidity 45 to 85% RH
接觸電阻 Contact Resistance 50M Ω maximum
絕緣電阻 Insulation Resistance 100M Ω minimum(500V DC megger)
抗振性 Vibration Resistance 10 to 55Hz,amplitude 1.2mm p-p
保護等級 Degree of Protection >10g
電氣壽命 Electrical Life 100,000 operations minimum (at full rated load)
機械壽命 Mechanical Life Maintained:1,000,000 operations minimum
Momentary:1,000,000 operations minimum
Selectr/Keylock:250,000 operations minimum
耐壓 Dieletric Strength Switch Unit:2,000V AC,1min.between live/dead part and
terminals of different poles; 1,000V AC,1 minute between
termials of the same pole;
1,500V AC,1 minute between contact and lamp terminals.
illumination Unit:2,000V AC,1min.between live Part/ground
錫焊溫度 Soldering Temperature 20W/5 Seconds or 260C/3 seconds



觸點參數/Contact Ratings


工作電壓 Working voltage 24V 110V 220V
AC(50/60Hz) 阻性 Resistive - 1.0A 0.5A
感性 Inductive - 0.7A 0.5A
DC 阻性 Resistive 1.0A 0.2A -
感性 Inductive 0.7A 0.1A -



LED燈珠參數/LED Ratings


額定電壓/Rated voltage 電流/Current
5V DC ± 5% 8mA
6V AC/DC(±10%) AC:A,R,W,Y:8mA
G,S:7mA
DC:A,R,W,Y:6mA
G,S:5mA
12V AC/DC(±10%) AC:9mA   DC:8mA
24V AC/DC(±10%) AC:9mA   DC:8mA



產品訂購編號



觸點參數/Contact Ratings

觸點參數/Contact Ratings

選擇和鑰匙開關

選擇和鑰匙開關
選擇和鑰匙開關



其他相關資料



M16選擇鈕/M16 Selector Switch Button



名稱/外觀
Product
appearance		 操作位規格
Operation		 觸點
Contact		 產品型號
Model		 燈罩顏色
Top Color
圓形/Round
圓形/Round
RU認證
CE認證CCC認證		 90° 2位
2 Postion		 操作位規格 自鎖
/Maintained		 單刀
/SPDT		 M16-4112⏹︎ 請用下列
顏色編碼替換
型號中的"⏹︎"
燈罩顏色
操作位規格 自復
/Momentary		 單刀
/SPDT		 M16-4110⏹︎
操作位規格 自鎖
/Maintained		 雙刀
/DPDT		 M16-4122⏹︎
操作位規格 自復
/Momentary		 雙刀
/DPDT		 M16-4120⏹︎
90° 3位
3 Postion		 操作位規格 自鎖
/Maintained		 雙刀
/DPDT		 M16-5123⏹︎
操作位規格 左鎖右復
/Left lock Right reset		 雙刀
/DPDT		 M16-5127⏹︎
操作位規格 左復右鎖
/Left reset Right lock		 雙刀
/DPDT		 M16-5126⏹︎
操作位規格 自復
/Momentary		 雙刀
/DPDT		 M16-5121⏹︎
操作位規格 自鎖
/Maintained		 三刀
/TPDT		 M16-5133⏹︎
操作位規格 左鎖右復
/Left lock Right reset		 三刀
/TPDT		 M16-5137⏹︎
操作位規格 左復右鎖
/Left reset Right lock		 三刀
/TPDT		 M16-5136⏹︎
操作位規格 自復
/Momentary		 三刀
/TPDT		 M16-5131⏹︎
方型/Square
方型/Square
RU認證
CE認證CCC認證		 90° 2位
2 Postion		 操作位規格 自鎖
/Maintained		 單刀
/SPDT		 M16-4212⏹︎ 請用下列
顏色編碼替換
型號中的"⏹︎"
燈罩顏色
操作位規格 自復
/Momentary		 單刀
/SPDT		 M16-4210⏹︎
操作位規格 自鎖
/Maintained		 雙刀
/DPDT		 M16-4222⏹︎
操作位規格 自復
/Momentary		 雙刀
/DPDT		 M16-4220⏹︎
90° 3位
3 Postion		 操作位規格 自鎖
/Maintained		 雙刀
/DPDT		 M16-5223⏹︎
操作位規格 左鎖右復
/Left lock Right reset		 雙刀
/DPDT		 M16-5227⏹︎
操作位規格 左復右鎖
/Left reset Right lock		 雙刀
/DPDT		 M16-5226⏹︎
操作位規格 自復
/Momentary		 雙刀
/DPDT		 M16-5221⏹︎
操作位規格 自鎖
/Maintained		 三刀
/TPDT		 M16-5233⏹︎
操作位規格 左鎖右復
/Left lock Right reset		 三刀
/TPDT		 M16-5237⏹︎
操作位規格 左復右鎖
/Left reset Right lock		 三刀
/TPDT		 M16-5236⏹︎
操作位規格 自復
/Momentary		 三刀
/TPDT		 M16-5231⏹︎
圓形選擇鈕 方型選擇鈕
圓形選擇鈕 方型選擇鈕

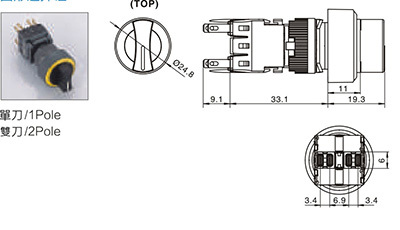

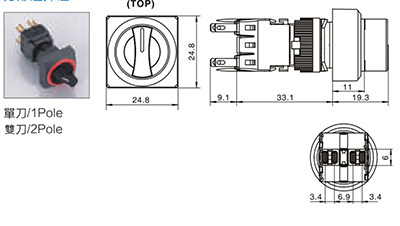

安裝尺寸圖/Installation size 端子排列圖/Terminal style
安裝尺寸圖/Installation size 端子排列圖/Terminal style
☐右側產品的底座看成正面時,端子排列順序及內部電路圖。
As shown at right, the base of product to be seen as tront
side, which show terminal disposition and inside coil drawing.
☐產品出產時基本安裝觸點座1C(1a+1b),
在需要時請指定增加最多3C (1a+1b)。
Product assemble contact 1C(1a+1b),
if needed, Please appoint to add at least 3C(1a+1b)



M16鑰匙鈕開關/M16 Key Switch Button

名稱/外觀
Product
appearance		 操作位規格
Operation		 觸點
Contact		 產品型號
Model		 燈罩顏色
Top Color
圓形/Round
圓形/Round
RU認證
CE認證CCC認證		 90° 2位
2 Postion		 操作位規格 自鎖
/Maintained		 單刀
/SPDT		 M16-6112⏹︎ 請用下列
顏色編碼替換
型號中的"⏹︎"
燈罩顏色
操作位規格 自復
/Momentary		 單刀
/SPDT		 M16-6110⏹︎
操作位規格 自鎖
/Maintained		 雙刀
/DPDT		 M16-6122⏹︎
操作位規格 自復
/Momentary		 雙刀
/DPDT		 M16-6120⏹︎
90° 3位
3 Postion		 操作位規格 自鎖
/Maintained		 雙刀
/DPDT		 M16-7123⏹︎
操作位規格 左鎖右復
/Left lock Right reset		 雙刀
/DPDT		 M16-7127⏹︎
操作位規格 左復右鎖
/Left reset Right lock		 雙刀
/DPDT		 M16-7126⏹︎
操作位規格 自復
/Momentary		 雙刀
/DPDT		 M16-7121⏹︎
操作位規格 自鎖
/Maintained		 三刀
/TPDT		 M16-7133⏹︎
操作位規格 左鎖右復
/Left lock Right reset		 三刀
/TPDT		 M16-7137⏹︎
操作位規格 左復右鎖
/Left reset Right lock		 三刀
/TPDT		 M16-7136⏹︎
操作位規格 自復
/Momentary		 三刀
/TPDT		 M16-7131⏹︎
方型/Square
方型/Square
RU認證
CE認證CCC認證		 90° 2位
2 Postion		 操作位規格 自鎖
/Maintained		 單刀
/SPDT		 M16-6212⏹︎ 請用下列
顏色編碼替換
型號中的"⏹︎"
燈罩顏色
操作位規格 自復
/Momentary		 單刀
/SPDT		 M16-6210⏹︎
操作位規格 自鎖
/Maintained		 雙刀
/DPDT		 M16-6222⏹︎
操作位規格 自復
/Momentary		 雙刀
/DPDT		 M16-6220⏹︎
90° 3位
3 Postion		 操作位規格 自鎖
/Maintained		 雙刀
/DPDT		 M16-7223⏹︎
操作位規格 左鎖右復
/Left lock Right reset		 雙刀
/DPDT		 M16-7227⏹︎
操作位規格 左復右鎖
/Left reset Right lock		 雙刀
/DPDT		 M16-7226⏹︎
操作位規格 自復
/Momentary		 雙刀
/DPDT		 M16-7221⏹︎
操作位規格 自鎖
/Maintained		 三刀
/TPDT		 M16-7233⏹︎
操作位規格 左鎖右復
/Left lock Right reset		 三刀
/TPDT		 M16-7237⏹︎
操作位規格 左復右鎖
/Left reset Right lock		 三刀
/TPDT		 M16-7236⏹︎
操作位規格 自復
/Momentary		 三刀
/TPDT		 M16-7231⏹︎

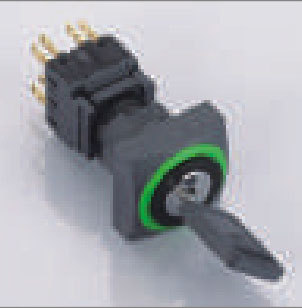

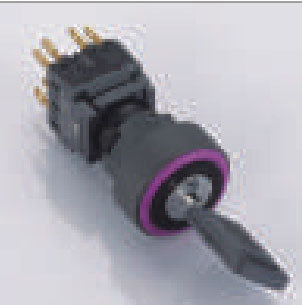

圓形鑰匙鈕 方型鑰匙鈕
圓形鑰匙鈕 方型鑰匙鈕

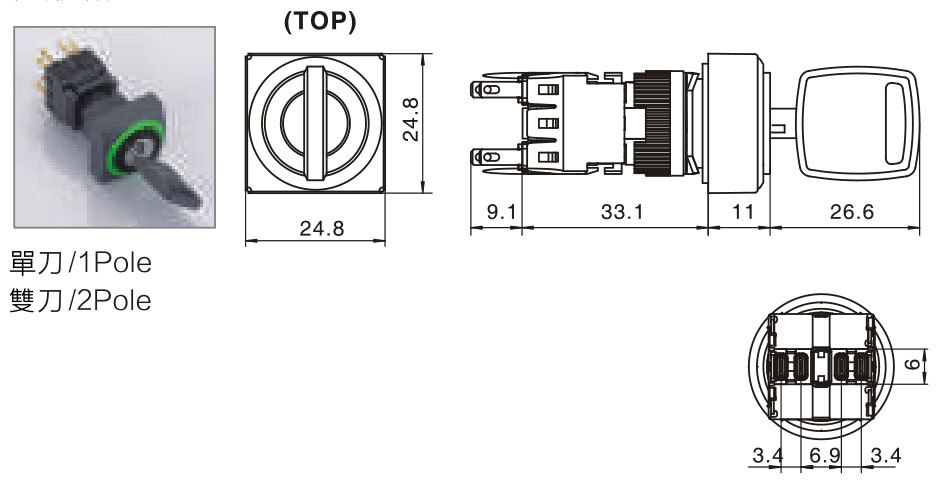

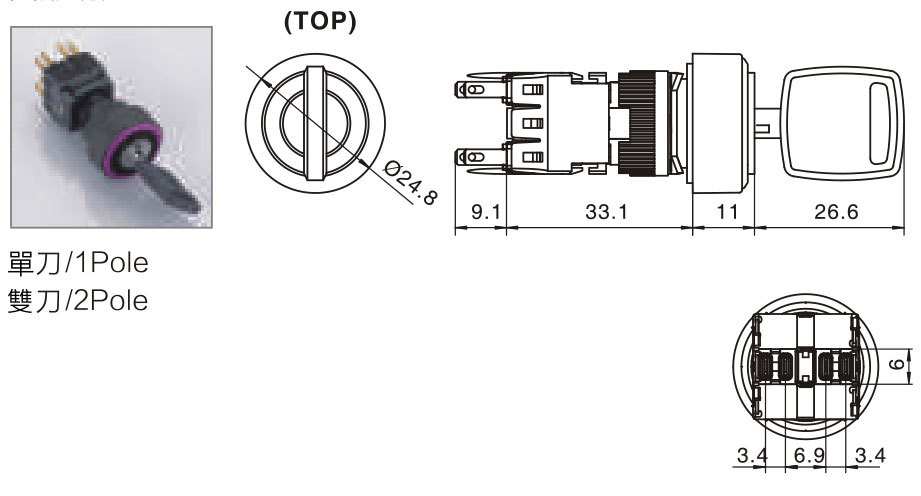

安裝尺寸圖/Installation size 端子排列圖/Terminal style
安裝尺寸圖/Installation size 端子排列圖/Terminal style
☐右側產品的底座看成正面時,端子排列順序及內部電路圖。
As shown at right, the base of product to be seen as tront
side, which show terminal disposition and inside coil drawing.
☐產品出產時基本安裝觸點座1C(1a+1b),
在需要時請指定增加最多3C (1a+1b)。
Product assemble contact 1C(1a+1b),
if needed, Please appoint to add at least 3C(1a+1b)
