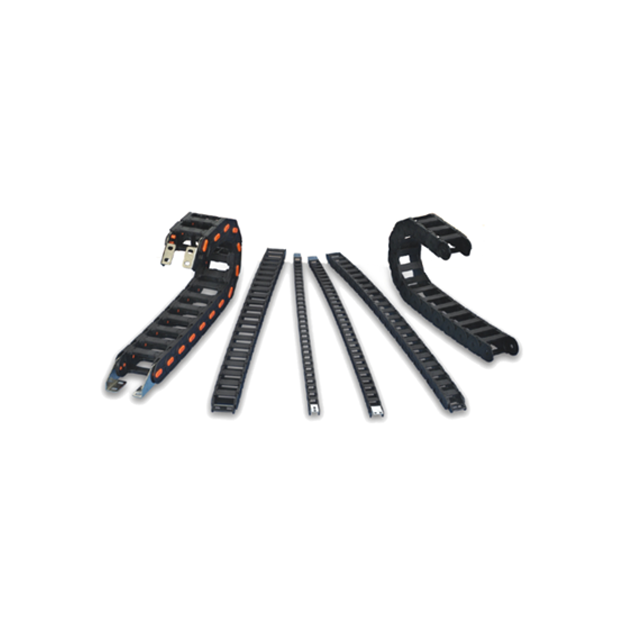

組合式保護電纜鏈條 - 力通

組合式保護電纜鏈條 - 力通

組合式保護電纜鏈條 - 本產品為高強度工程塑膠製成的組合式保護鏈條，具備耐高溫、耐化學性、低摩擦與低噪音等特性，並可依需求分為輕型、中型與重型三系列，支援高速度運作與高荷重需求，內部亦可搭配隔離板配置，提升線材與管路管理效率。安裝與維護簡易，是現代機械自動化中不可或缺的傳輸保護設備。
－ ＋
加入詢價車
/
詳細介紹

產品下載

組合式保護電纜鏈條 目錄下載   保護鏈條CAD 下載    保護鏈條固定座CAD 下載



產品特點

 組合式保護電纜鏈條

  1. 耐腐耐藥： 適用高溫環境，耐用穩定。
  2. 安裝簡便： 易於組合、分解，提高作業效率。
  3. 低摩低噪： 減少運行阻力，降低噪音干擾。
  4. 高荷高安： 承重能力強，壽命超過 1000 萬次。
  5. 輕量材質： 採用進口特殊工程塑膠，便於搬運與安裝




產品規格

輕型系列
輕型系列產品，非常適用於在空間有限的情形之下活動，
並節省不必要的空間，運用最小的空間就能達到最佳效益。
單位mm
型號 外高A 外寬B 內高C 內寬D 節距G 彎曲半徑KR 荷重kg 每米目數
CO-00 19 21 10 14 18 R20 ─ 57
CO-01 23 30 17 18 32 R50 1/*15kg 31
CO-02 23 38 17 26 32 R50 1/*15kg 31
CO-03 23 50 17 38 32 R50 1/*15kg 31
CO-04 23 65 17 53 32 R50 1/*15kg 31
型號 外高A 外寬B 內高C 內寬D 節距G 彎曲半徑KR 荷重kg 每米目數
TYPE-11 17 25 23 36 30 R50 ─ 33



中型系列
中型系列產品，除了內部的容量增加之外更適用於高速度的運作。
單位mm
型號 外高A 外寬B 內高C 內寬D 節距G 彎曲半徑KR 荷重kg  每米目數
CO-1 37 55 25 38 47 R50,R95 1/*25kg 21
CO-2 37 74 25 56 47 R50,R75,R95 1/*25kg 21
CO-3 37 98 25 79 47 R50,R95,R120 1/*25kg 21
CO-4 37 114 25 98 47 R50,R95,R120 1/*25kg 21
06-1B 60 102 43 75 68 R125 1/*75kg 15
06-2B 60 138 43 110 68 R125 1/*75kg 15



重型系列
重型系列產品，特殊的設計能夠在高荷重的情況下，持續的高速靈活運作。
此產品除了提供不同尺寸之外，還可利用隔離板功能，自由排列，
達到隔離線材及管路的區分。
單位mm
型號 外高A 外寬B 內高C 內寬D 節距G 彎曲半徑KR 荷重kg 每米目數
CO-55x60W 75 93 53 60 80 R125 1/*100kg 12
CO-55x100W 75 133 53 100 80 R125 1/*100kg 12
CO-55x150W 75 183 53 150 80 R125 1/*100kg 12
CO-55x200W 75 233 53 200 80 R125 1/*100kg 12
CO-55x250W 75 283 53 250 80 R125 1/*100kg 12
CO-55x300W 75 333 53 300 80 R125 1/*100kg 12

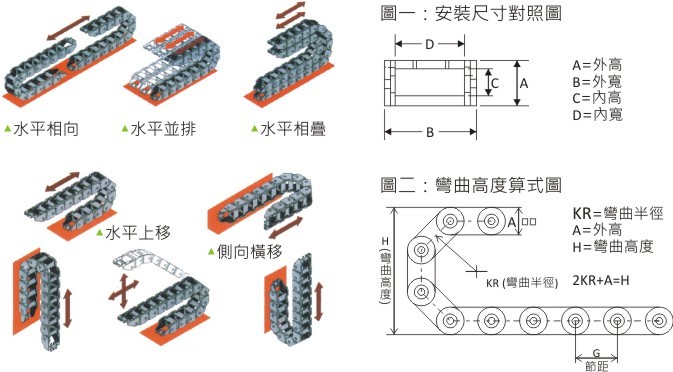

運動方式
