產品特點

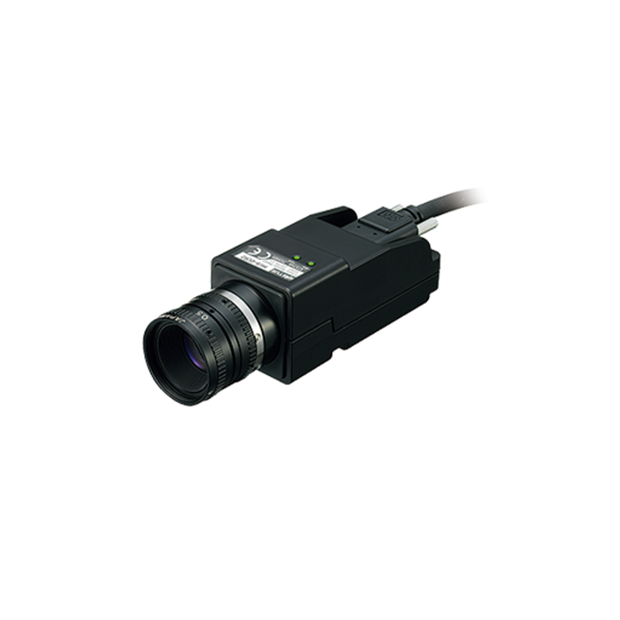

MVS-OCR2系列 高解析度OCR感光元件｜MVS-DN(P)-E
- 高解析度OCR：操作簡單、解析度提升8倍，三步驟完成設定。
- 內建影像處理：原廠LSI晶片整合OPTimum CPU Ver.5，影像即時處理並傳輸結果。
- 多機獨立運作：三台攝影機同時檢測，反應速度不變，低功耗低發熱。
- 控制器整合設計：內建觸控螢幕、顯示器、十鍵面板與照明電源，安裝簡便。
- 檢查視窗彈性：最多可設4個檢查窗口，支援多種字串與日期格式。
- 銀行快速切換：單機支援32個銀行，可透過PLC或RS-232C遠端選擇。
- LED照明控制：控制器內建LED電源，支援3盞燈獨立亮度調整（12VDC / 24W）。

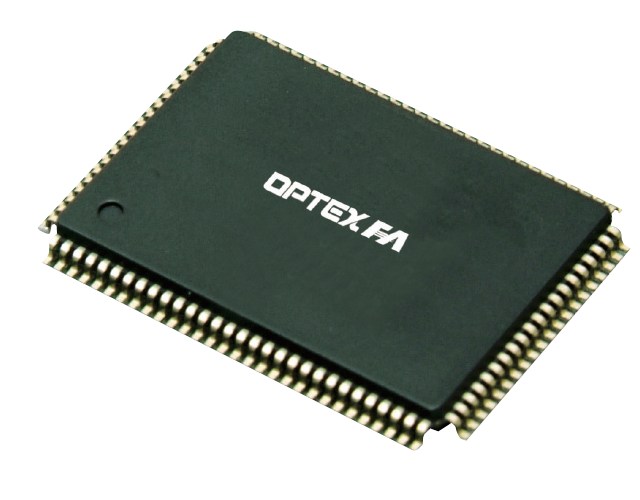

原廠LSI晶片，整合CPU的
ECO引擎：OPTimum CPU Ver.5
MVS 採用了 Optex 原始設計的 LSI，整合了 CPU，我們得以將視覺處理引擎整合到相機單元中。 此解決方案可為各種應用提供高速影像處理和精確檢測。每台相機都在內部處理影像，並將結果傳輸至控制器。
ECO引擎：OPTimum CPU Ver.5
MVS 採用了 Optex 原始設計的 LSI，整合了 CPU，我們得以將視覺處理引擎整合到相機單元中。 此解決方案可為各種應用提供高速影像處理和精確檢測。每台相機都在內部處理影像，並將結果傳輸至控制器。

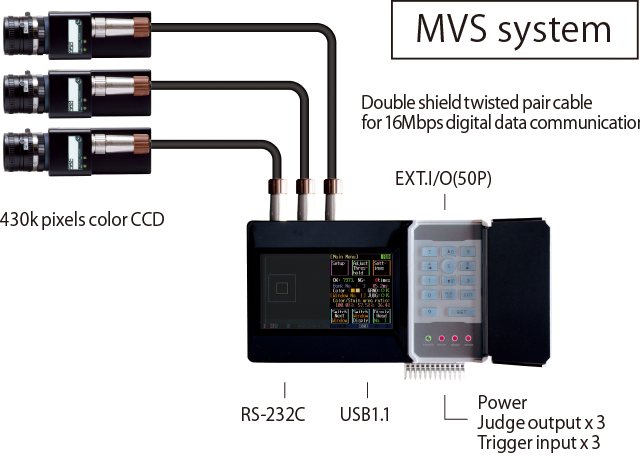

多台攝影機同時運轉時反應速度不變，
三台攝影機獨立檢測。
我們在MVS中採用了一種新技術，該技術具有發熱量低、功耗低的特性。這項技術最初是為CVS系列開發的一體化設計概念，MVS也沿用了這項技術。 使用多台攝影機時，反應時間不會改變。一體化設計使得攝影機可以獨立於控制器運作。
三台攝影機獨立檢測。
我們在MVS中採用了一種新技術，該技術具有發熱量低、功耗低的特性。這項技術最初是為CVS系列開發的一體化設計概念，MVS也沿用了這項技術。 使用多台攝影機時，反應時間不會改變。一體化設計使得攝影機可以獨立於控制器運作。

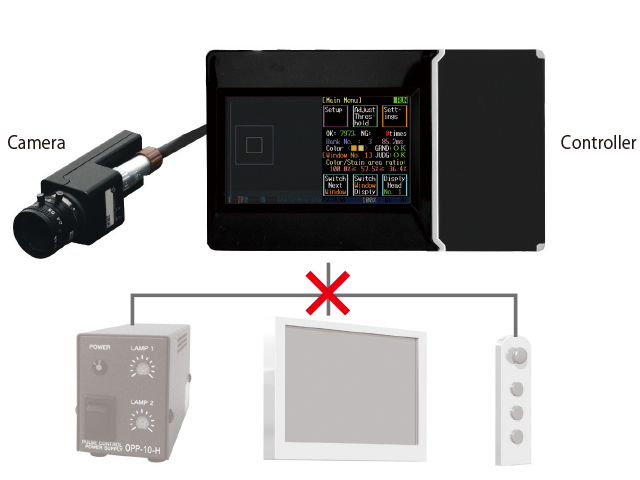

整合系統技術，
高性能、易於安裝、低成本。
控制器內建觸控螢幕介面、全彩顯示器和十鍵輸入面板。控制器還整合了用於控制外部照明的電源。只需將攝影機和燈光連接到控制器即可，無需控制台、外部顯示器或單獨的照明電源。
高性能、易於安裝、低成本。
控制器內建觸控螢幕介面、全彩顯示器和十鍵輸入面板。控制器還整合了用於控制外部照明的電源。只需將攝影機和燈光連接到控制器即可，無需控制台、外部顯示器或單獨的照明電源。

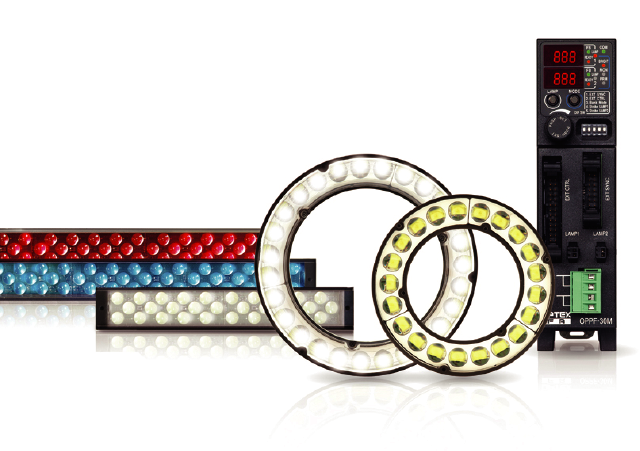

我們提供從LED照明到培訓等方面的支援。
照明是拍攝高品質檢測影像的最重要因素。 Optex FA 提供全套照明方案。我們可為客戶提供照明、鏡頭選擇和培訓方面的支援。
照明是拍攝高品質檢測影像的最重要因素。 Optex FA 提供全套照明方案。我們可為客戶提供照明、鏡頭選擇和培訓方面的支援。

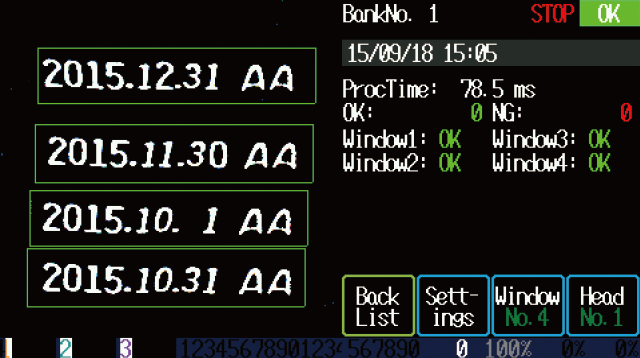

最多可設 4 個檢查窗口
每個檢測視窗的參數都可以單獨設定。 每個日期和時間最多可設定 2 種形式，每個字串最多可設定 4 種形式（最多 4 種形式）。
每個檢測視窗的參數都可以單獨設定。 每個日期和時間最多可設定 2 種形式，每個字串最多可設定 4 種形式（最多 4 種形式）。

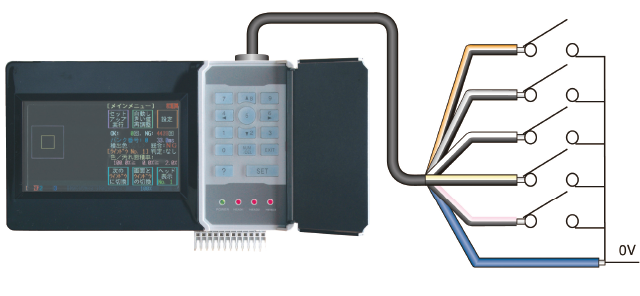

一台攝影機可快速切換32 個銀行
您可以透過控制器、PLC 或 RS-232C 介面遠端選擇要使用的儲存體。每個儲存體的設定參數都儲存在記憶體中，下次執行產品時可以呼叫這些參數。
您可以透過控制器、PLC 或 RS-232C 介面遠端選擇要使用的儲存體。每個儲存體的設定參數都儲存在記憶體中，下次執行產品時可以呼叫這些參數。

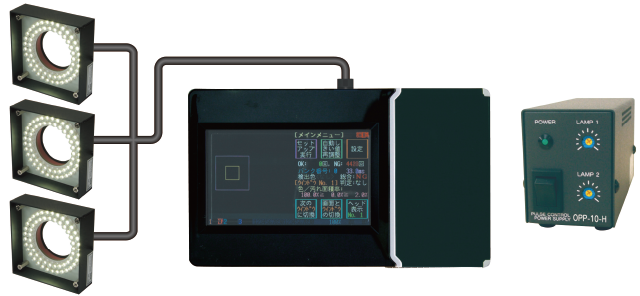

無需單獨電源即可實現照明控制，
控制器內建LED照明控制功能
最多可支援三個 LED 燈（12VDC，總功率 24W）。 電源輸出連接器為快速連接/斷開型。 每盞燈的亮度等級都可以單獨調整。
控制器內建LED照明控制功能
最多可支援三個 LED 燈（12VDC，總功率 24W）。 電源輸出連接器為快速連接/斷開型。 每盞燈的亮度等級都可以單獨調整。
| MVS-OCR2應用 | |||

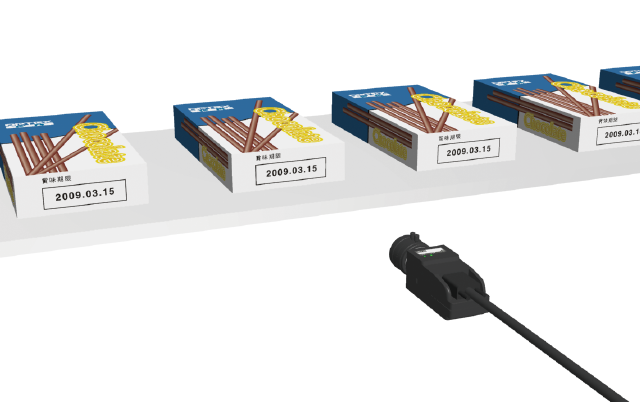

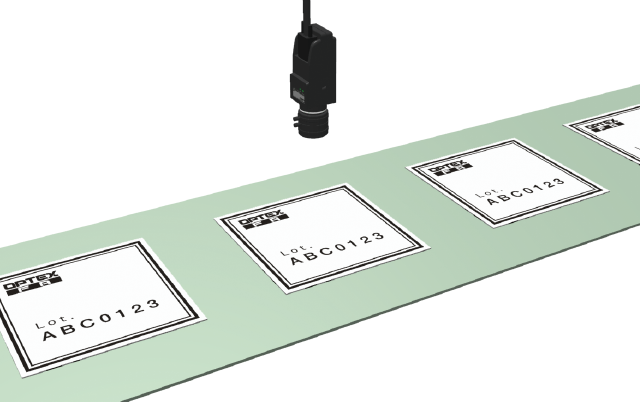

| 檢查糖果的保存期限 | 檢查標籤批號 | ||
 |
 |
||

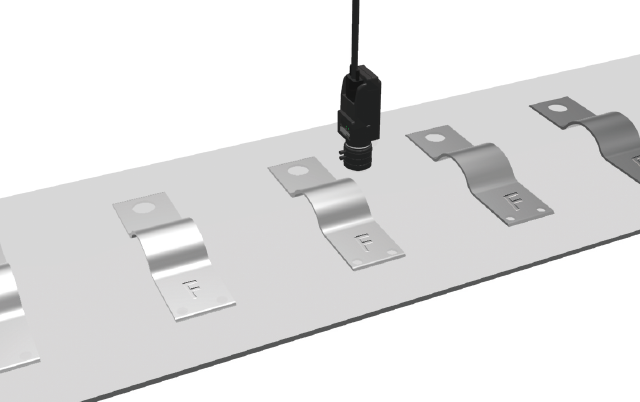

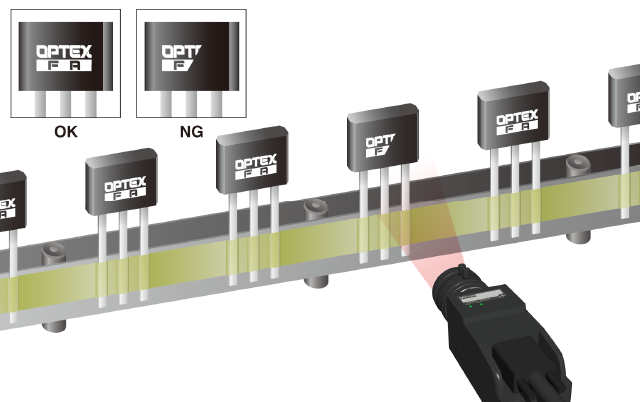

| 檢查汽車零件上的標記 | 檢查晶體管上的印刷訊息 | ||
 |
 |
||

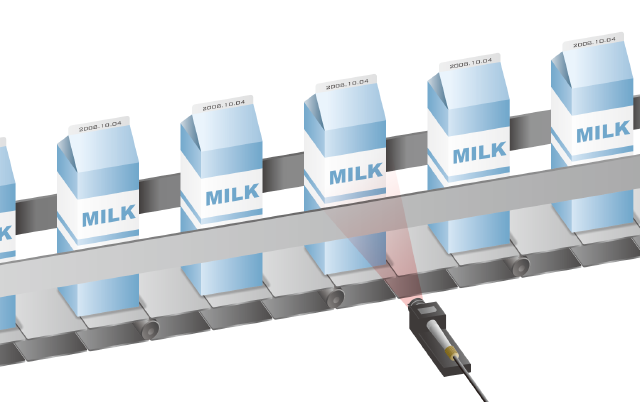

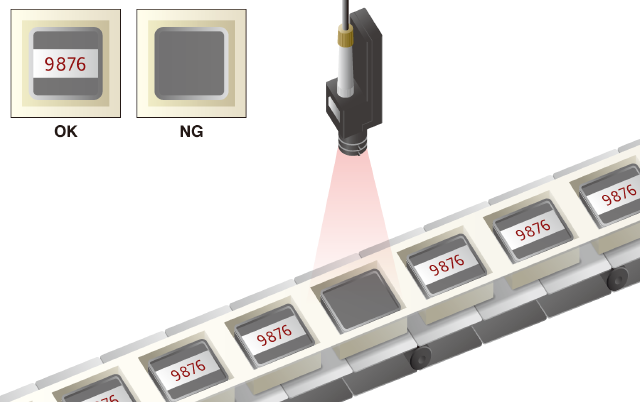

| 檢查晶片上的列印狀況 | 檢查包裝上的印刷情況 | ||
 |
 |
||
產品規格
| 型號 | MVS-OCR2 技術規格 |
|---|---|
| 供電電壓 | 直流 6VDC ±10%（來自控制器） |
| 耗電量 | 最大電流 200mA / 24V 直流（控制器輸入） |
| 影像感測器 | 100萬像素1/1.8吋CMOS彩色影像感測器 |
| 解決 | 1024 x 1024 逐行掃描 |
| 像素大小 | 5.42 x 5.42 毫米（1024 x 1024） |
| 鏡頭類型 | C 型介面 |
| 通訊介面 | LVDS（100Mbps）專用於控制器（最大10公尺） |
| 指標 | LED（電源、狀態） |
| 回應時間 | 大約 48 毫秒（2 行，20 個字符，無搜尋）因快門速度、檢查視窗大小等因素而異。 |
| 工作溫度，濕度。 | 0~50℃，35~85%相對濕度（無冷凝） |
| 儲存溫度、濕度。 | -20~70℃，25~95%/RH（無冷凝） |
| 抗振性能 | 振動：10~55Hz/1.5mm，X、Y、Z軸方向，持續2小時 |
| 抗衝擊性 | 約15克，X、Y、Z軸各3次 |
| 監理合規 | CE（EMC：2014/30/EC）/RoHS：2011/65/EU） |
| 材料 | 鋁 |
| 保護程度 | IP50（IEC 60529） |
| 重量 | 約140克 |
| 配件 | 安裝支架 |
| 影像處理功能 | - 旋轉搜尋範圍最大可達±180度 - 4個偵測視窗 - 每個偵測視窗最多可顯示6行，每行最多60個字元。總共可辨識最多120個字元。 - 最多可顯示2個日期、2個時間和4個字符串（共4個） - 用戶自定義字典：1500個字符，分為3組，每組500個字符進行管理 - 可識別的日期/時間代碼：月份：1個字符， 日期：2個字符，小時：1個字符，分鐘：1個字符 - 可變快門字符- 連續自動拍攝最多（黑白 /黑白）- 連續拍攝最多 彩色外部示教（自動快門/閾值/顏色提取） |
| 型號 | MVS-DN(P)-E | |
|---|---|---|
| 供電電壓 | 直流 24V ±10%（不使用外部光源時，也可使用直流 12V） | |
| 耗電量 | 控制器：最大 80mA / 24V 直流，附外接燈時：最大 1.5A（燈光耗電的 150%）+ 所有攝影機的耗電 | |
| 網路攝影機數量 | 最多 3 個頭 | |
| 輸出 | NPN/PNP 開路集極殘餘電壓小於 1.0V，正常，異常 1：每個相機（共 6 個）最大 100mA，輔助輸出：共 20 個，最大 50mA | |
| 輸入 | 同步：3，輔助：10 | |
| I/O連接器 | 電源/正常/異常/同步：12針接線端子，擴充I/O：50針IEEE1284半間距連接器 | |
| 外部照明燈熄滅 | 12V PWM 控制（87kHz，256 等級）輸出：3 路，總功率 24W | |
| 通訊介面 | USB 1.1（最大 12Mbps）：USB 標準接口，RS232（最大 500kbps）：D-Sub 9 針接口， RJ45（8 針 8 芯）：乙太網路（10BaseT/100BaseTX），僅支援 MVS-DN-E / DP-E |
|
| 顯示、控制設備 | 4.3吋寬TFT液晶顯示屏，觸控屏，面板開關，指示燈：電源、相機編號LED | |
| 計時器精度 | 每月 -45 秒 ~ +1 分 15 秒（典型值） | |
| 定時器備用電池 | 主電池：斷電情況下使用壽命為 5 年（典型值），輔助超級電容器：備用電源 3 天的情況下使用壽命為 7.8 年（典型值） | |
| 工作溫度，濕度。 | 0~50℃，35~85%相對濕度（無冷凝） | |
| 儲存溫度，濕度 | -20~70℃，25~95%/RH（無冷凝） | |
| 振動、衝擊 | 振動：10~55Hz/1.5mm，衝擊：10G | |
| 適用 法規 |
EMC | EMC指令（2014/30/EU） |
| 環境 | RoHS 指令 (2011/65/EU)、電池法規 ((EU)/2023/1542)、 中國 RoHS（工信部第 32 號命令） |
|
| 適用標準 | EN 61000-6-2，EN 61000-6-4 | |
| 材料 | 聚碳酸酯 | |
| 保護程度 | IP20（IEC 60529） | |
| 重量 | 約570克 | |
| 附件 | 面板安裝支架 | |
