產品特點
OPF系列 感應式LED背光｜OPPX-6012P2｜OPPX-12012P4｜OPPX-1601224P4｜OPPX-10024P2｜OPPX-20024P4｜OPPX-6012E2｜OPPX-12012E4｜OPPX-1601224E4｜OPPX-10024E2｜OPPX-20024E4
- 多電壓支援：兼容 12V/24V 輸入照明，單一電源即可整合。
- 多模式控制：提供 PWM、電壓控制與頻閃過驅動三種光強度模式。
- 獨立線路管理： 可針對多條照明單元設定光強度與照明時間。
- 高功率輸出：單一控制器最大功率可達 200W。
- 緊湊設計：小型外殼，易於安裝於控制面板，並具高散熱效率。
- 直覺操作：LCD 顯示器與完整控制面板，操作便利。
- 通訊整合：支援三菱電機 iQSS 與 FALUX sensing+，減少佈線並提升監控回饋。

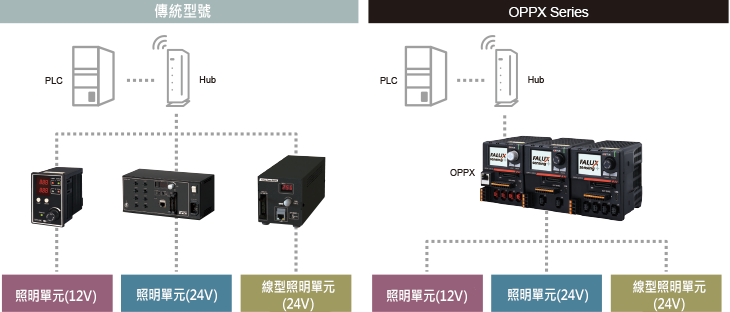

各種類型的照明設備可以連接，
從而實現控制器的統一控制。
提供 12VDC 和 24VDC 輸出類型

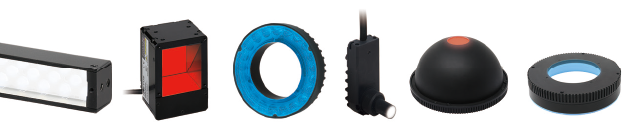

OPPX系列支援12V和24V輸入照明，並可連接其他公司的LED照明單元。
即使使用多種類型的照明單元，例如通用照明和線路照明，也能實現控制器統一管理。此外
，由於支援統一的通訊標準，因此可以減少佈線。以OPPX-1601224P4/E4為例，只需一個電源即可連接12V和24V直流輸入的照明單元。

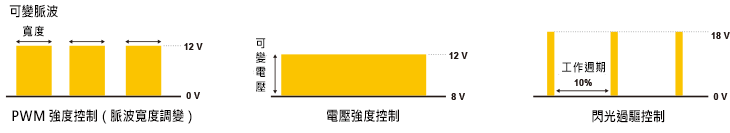

所有型號均支援三種光照強度模式
OPPX系列所有型號均支援用於通用照明單元的PWM強度控制和適用於線路照明單元的電壓強度控制。
它們還支援頻閃過驅動，可實現高亮度照明，因此單一單元即可滿足各種檢測應用需求。

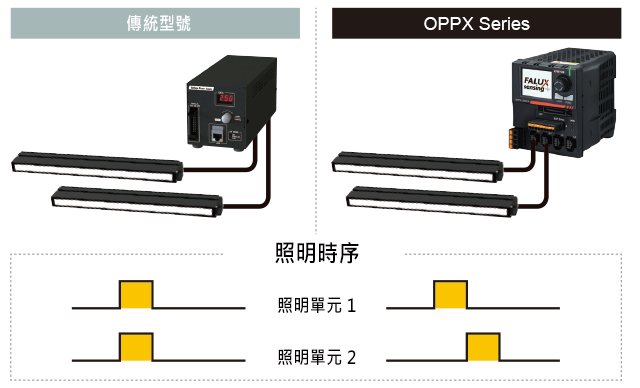

單通道光強度控制產品一直是線路照明單元電壓強度控制電源的主流選擇。
即使連接多個照明單元，也無法分別控制每個照明單元的光強度值和照明時間。 OPPX
系列產品允許為每個照明單元單獨設定光強度值和照明時間，即使在多個偵測工序中使用多個照明單元，也能透過單一控制器（最大功率：200W）進行控制。

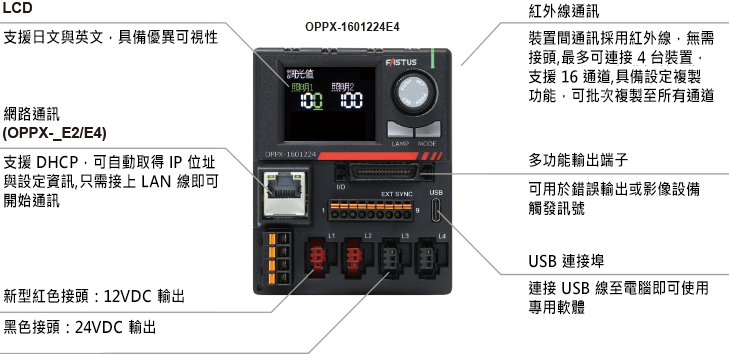

緊湊型外殼，配備易於讀取的液晶顯示器和
功能齊全的控制面板

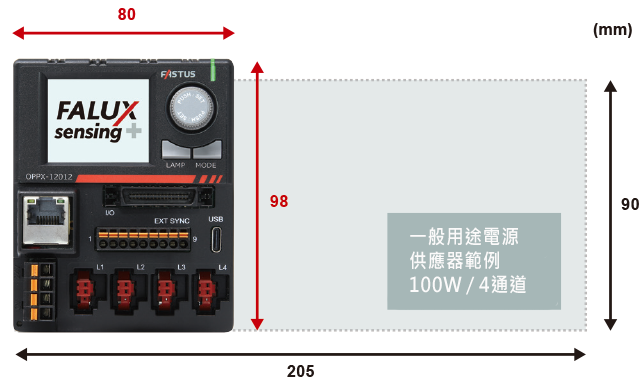

體積小巧，容量大
透過高密度安裝技術和最佳化的散熱設計，實現了緊湊尺寸和高容量。
由於其高度與大多數PLC（100毫米）相當，因此可以輕鬆安裝在控制面板內。
（12VDC規格）
OPPX系列採用新型SM連接器。
這些連接器適用於支援FALUX感應+的照明產品，但也允許您連接現有的照明系列（12VDC規格，SM 2針連接器）。

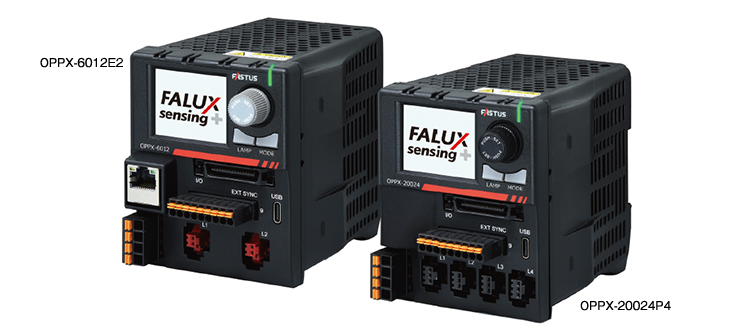

陣容
12VDC輸出電壓類型
| 模型 | 容量 | 輸出電壓 | 乙太網路 | 頻道數量 |
|---|---|---|---|---|
| OPPX-6012P2 | 60 瓦（每通道 30 瓦） | 12伏 | — | 2 |
| OPPX-6012E2 | ✓ | 2 | ||
| OPPX-12012P4 | 120 瓦（30 瓦/通道） | — | 4 | |
| OPPX-12012E4 | ✓ | 4 |
24VDC輸出電壓類型
| 模型 | 容量 | 輸出電壓 | 乙太網路 | 頻道數量 |
|---|---|---|---|---|
| OPPX-10024P2 | 100 瓦（50 瓦/通道） | 24伏 | — | 2 |
| OPPX-10024E2 | ✓ | 2 | ||
| OPPX-20024P4 | 200 瓦（50 瓦/通道） | — | 4 | |
| OPPX-20024E4 | ✓ | 4 |
相容於12V和24V直流輸出電壓的類型
| 模型 | 容量 | 輸出電壓 | 乙太網路 | 頻道數量 |
|---|---|---|---|---|
| OPPX-1601224P4 | 160 瓦 （12 伏特：30 瓦 × 2 通道，24 伏特：50 瓦 × 2 通道） |
12伏/24伏 | — | 4 |
| OPPX-1601224E4 | ✓ | 4 |
-
OPPX照明延長線組合
產品規格
| 模型 | 沒有以太網 | OPPX-6012P2 | OPPX-12012P4 | OPPX-1601224P4 | OPPX-10024P2 | OPPX-20024P4 | ||
|---|---|---|---|---|---|---|---|---|
| 透過乙太網路 | OPPX-6012E2 | OPPX-12012E4 | OPPX-1601224E4 | OPPX-10024E2 | OPPX-20024E4 | |||
| 供電電壓 | 24伏直流±10% | |||||||
| 輸出通道 | 2通道 | 4 通道 | 2 通道 （L1，L2） |
2 通道 （L3，L4） |
2通道 | 4 通道 | ||
| 可連接的 照明 等級 |
所有通道最大值。 | 60瓦 | 120瓦 | 60瓦 | 100瓦 | 100瓦 | 200瓦 | |
| 每個通道最大值 | 30 瓦/通道 | 50 瓦/通道 | ||||||
| 照明 輸出 電壓 |
PWM模式 | 12 VDC（標準） | 24 VDC（標準） | |||||
| 機上盒模式*1 | 18伏直流電 | 48伏直流電 | ||||||
| 直流模式 | 8至12伏直流電 | 低電壓：12至24伏，高電壓：18至24伏 | ||||||
| L-INT 模式 | 12伏直流電 | 24伏直流電 | ||||||
| L-INT STB 模式*1 | 18伏直流電 | 36伏直流電 | ||||||
| 照明 輸出 電流 |
PWM/DC/L-INT模式 | 2.5 安培/聲道 | 2.0 安培/聲道 | |||||
| STB / L-INT STB 模式 | 8.0 安培/聲道（佔空比 10%） | 5.0 安培/聲道（佔空比 7%） | ||||||
| 光照強度 | PWM強度控制，頻率： 50 kHz、100 kHz、130 kHz， 電壓可變模式 |
PWM強度控制，頻率： 100 kHz、130 kHz， 電壓可變模式 |
||||||
| 頻閃 | 照明時間*1 | 當 PWM 頻率設定為 50 kHz 時： 20 μs 至 19980 μs（步長 20 μs），1 ms 至 999 ms（步長 1 ms）。 當 PWM 頻率和直流輸入頻率均為 100 kHz 時： 10 μs 至 9990 μs（步長 10 μs），1 ms 至 999 ms（步長 1 ms）。 當 PWM 頻率和直流輸入頻率均為 130 kHz 時： 7.7 μs 至 7684.6 μs（步長 7.7 μs），1 ms 至 999 ms（步長 1 ms）。 *當脈衝寬度超過 1 ms 時：12V 型號使用 12VDC 驅動，24V 型號使用 24VDC 驅動。 |
||||||
| 閃蒸循環限制 | 10%佔空比（是所需脈衝寬度週期的10倍或更多） |
7%佔空比（是所需脈衝寬度週期的14.3倍或更多） |
||||||
| 輸入 | 外部 同步 控制引腳 （SYNC1 至 4， SEQRST） |
當 5V 同步訊號關閉時 |
導通電壓：12 至 24 V，關斷電壓：1 V 或更低； NPN 反應時間：關閉→導通不超過 2 μs，導通→關斷不超過 10 μs； PNP 反應時間：關斷→導通不超過 2 μs，導通→關斷不超過 12 μs。 |
|||||
| 當 5V 同步開啟時 |
導通電壓：5 至 24 V，關斷電壓：1 V 或更低； NPN 反應時間：關閉→導通不超過 24 μs，導通→關斷不超過 78 μs； PNP 反應時間：關斷→導通不超過 32 μs，導通→關斷不超過 76 μs。 |
|||||||
| 外部並聯控制引腳 | 請參閱使用手冊。 | |||||||
| 輸出 | 多功能輸出，內容可自訂：6 點 光耦合器開路集電極輸出，最大 50 mA / 30 VDC，殘餘電壓 1.5 V（10 mA 時） |
|||||||
| 通訊 介面 |
USB（全速， Type-C介面） |
透過虛擬 COM 連接埠進行串行通信 | ||||||
| RS-232C | 4800/9600/19200/38400/57600/115200 bps | |||||||
| 乙太網路 (10BASE-T/100BASE-TX) *僅安裝在 OPPX-□□□□□E□ 中 |
UDP、TCP、DHCP 和 iQSS（三菱電機 iQ 感測器解決方案） | |||||||
| 環境溫度/濕度 | 0 至 40°C / 20% 至 85% 相對濕度（無冷凝） | |||||||
| 儲存溫度/濕度 | -20 至 70°C / 20% 至 95% 相對濕度（無冷凝） | |||||||
| 抗振性能 | 頻率範圍 10 至 55 Hz，振幅雙倍，1.5 mm；X、Y 和 Z 方向各持續 2 小時。 | |||||||
| 抗衝擊性 | 約 10 G，在 X、Y 和 Z 方向各測試 3 次 | |||||||
| 材料 | 聚碳酸酯 | |||||||
| 重量 | 2通道型：260克，4通道型：360克 | |||||||
| 保護程度 | IP20（IEC 60529） | |||||||
| 適用 法規 |
EMC *2 | 歐盟EMC指令（2014/30/EU） 英國EMC指令（2016年電磁相容性法規） |
||||||
| 環境 | 歐盟RoHS指令（2011/65/EU）、中國RoHS指令（工信部令第32號）、英國RoHS指令（ 2012年電氣和電子設備 中某些有害物質限制使用條例） |
|||||||
| 適用標準 | EN IEC 61326-1（依據 EN 55011 標準，第 1 組 A 類） | |||||||
| 設計生活 | 7 年（最大負載，24 小時連續使用，40°C 環境） | |||||||
| 配件 | 外部照明控制介面、電源介面、使用說明書 | |||||||
| *1 如果頻閃照明時間超過 1 毫秒，12V 型號將以 12VDC 電壓驅動，24V 型號將以 24VDC 電壓驅動。 *2 如果光強度值設定為 900 或更高，雜訊可能會增加，具體取決於使用者的電纜接線情況。 在這種情況下，請在本產品側的照明輸出電纜末端連接一個磁環。 推薦磁環：NFT-13S（由 TAKEUCHI INDUSTRY CO., LTD. 製造，最大電纜直徑：13.5 mm）。 |
||||||||

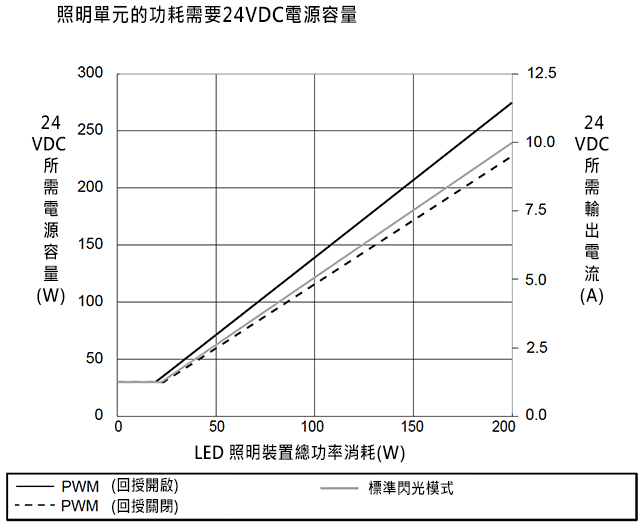

照明單元的功耗需要24VDC電源容量
- 根據待連接LED照明單元的總功耗，選擇容量大於所需容量的24VDC電源。
請參閱右側圖表。 注意：
與其他設備一起使用時，其他設備的特性會影響電源供應，因此請務必選擇比表中所示電源具有足夠裕量（約兩倍）的電源。

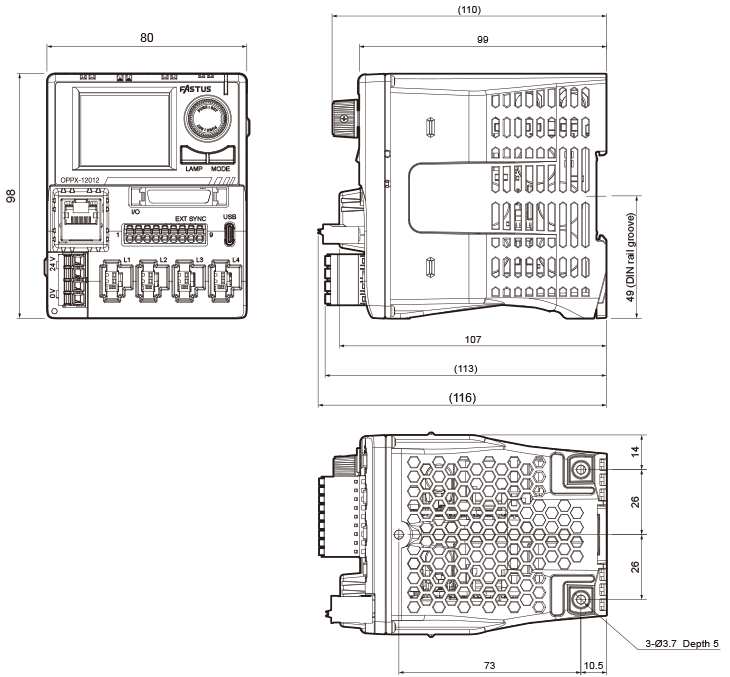

產品尺寸
產品電路圖
連接到外部設備
-
NPN連線（接收器連線）
-
PNP 連接（來源連接）
I/O 功能列表
-
外部照明控制介面（隨附配件）
相容線徑：0.2 至 1.3 mm² ， AWG 24 至 16；
剝線長度：9 至 10 毫米；端子規格：推入式；
專用電纜型號：OP-ECBX9-3（單獨出售）
引腳分配
| 密碼 | 姓名 | 輸入/ 輸出 |
訊號名稱 | 信號名稱的解釋 |
|---|---|---|---|---|
| 1 | 同步1 | 輸入 | 外部同步輸入 1 | 當此輸入開啟時，指示燈會亮起。 如果設定了照明時間，指示燈會在亮度提升後持續亮起指定的時間。 可透過設定選擇目標指示燈。 |
| 2 | SYNC2 | 輸入 | 外部同步輸入 2 | |
| 3 | SYNC3 | 輸入 | 外部同步輸入 3 | |
| 4 | SYNC4 | 輸入 | 外部同步輸入 4 | |
| 5 | SEQRST | 輸入 | 序列重設輸入 | 不用於外部同步控制。 |
| 6 | 聯合 | − | 輸入 COM | 這是輸入端的公共端子。 每個輸入端都可以透過在輸入端和此公共端子之間施加 5-24V 電壓來開啟。 （無極性） |
| 7 | 用戶1 | 輸出 | 多功能輸出 1 | 這是一個多功能輸出引腳， 可以設定輸出內容。 它與外部並行連接器上的 USER1 引腳功能相同。 |
| 8 | 用戶2 | 輸出 | 多功能輸出 2 | 這是一個多功能輸出引腳， 可以設定輸出內容。 它與外部並行連接器上的 USER2 引腳功能相同。 |
| 9 | 電腦 | − | 輸出 COM | 這是輸出公共端。 當輸出開啟時，電流會從輸出端流向這個公共端。 |
-
外部並聯連接器
適用連接器：HIROSE FX2-32PA 帶鎖絕緣位移連接器；
專用電纜型號：OP-ECBX32-3（另售）（一端開口：3 公尺）
| 密碼 | 姓名 | 輸入/ 輸出 |
訊號名稱 | 型號名稱的解釋 |
|---|---|---|---|---|
| 1 | D0 | 輸入 | 光照強度位 0 | 輸入光照強度值或照射時間。 寫入操作透過 BRTWR 或 PLSWR 訊號結合指定的站點編號完成。 也可以透過更改輸入模式來切換配方編號。 |
| 2 | D1 | 輸入 | 光照強度位 1 | |
| 3 | D2 | 輸入 | 光照強度位 2 | |
| 4 | D3 | 輸入 | 光照強度位 3 | |
| 5 | D4 | 輸入 | 光照強度位 4 | |
| 6 | D5 | 輸入 | 光照強度位 5 | |
| 7 | D6 | 輸入 | 光照強度位 6 | |
| 8 | D7 | 輸入 | 光照強度位 7 | |
| 9 | D8 | 輸入 | 光照強度位 8 | |
| 10 | D9 | 輸入 | 光照強度位 9 | |
| 11 | L0 | 輸入 | 燈切換 0 | 指定用於調節光照強度的燈站編號。 該值以二進位形式指定。 |
| 12 | L1 | 輸入 | 燈開關 1 | |
| 13 | L2 | 輸入 | 燈開關 2 | |
| 14 | L3 | 輸入 | 燈開關 3 | |
| 15 | BRTWR | 輸入 | 光強度值書寫 | 將光照強度位寫入光照強度值（或配方編號）。 |
| 16 | 科米納 | − | 輸入 COM | 這是輸入端的公共端子。 每個輸入端都可以透過在輸入端和此公共端子之間施加 5-24V 電壓來開啟。 （無極性） |
| 17 | RXD | 輸入 | RS-232C接收數據 | 這是 RS-232C 接收資料。 |
| 18 | TXD | 輸出 | RS-232C 發送數據 | 這是 RS-232C 傳輸輸出。 |
| 19 | 新加坡 | − | RS-232C 訊號地 | 這是RS-232C公共端子。 |
| 20 | PLSS | 輸入 | 照明時間寫 | 將光照強度位元寫入照明時間。 |
| 21 | 面具 | 輸入 | 書寫掩碼 | ON 時，控制寫入訊號（BRTWR、PLSWR）輸入。 |
| 22 | 用戶1 | 輸出 | 多功能輸出 1 | 這是一個多功能輸出引腳，可以設定輸出內容。 它與外部照明控制介面 USER1 相同。 |
| 23 | 用戶2 | 輸出 | 多功能輸出 2 | 這是一個多功能輸出引腳，可以設定輸出內容。 它與外部照明控制介面 USER2 相同。 |
| 24 | 用戶3 | 輸出 | 多功能輸出 3 | 這是一個多功能輸出引腳， 可以設定輸出內容。 |
| 25 | 用戶4 | 輸出 | 多功能輸出 4 | |
| 26 | 用戶5 | 輸出 | 多功能輸出 5 | |
| 27 | 用戶6 | 輸出 | 多功能輸出 6 | |
| 28 | 康穆塔 | − | 輸出 COM | 這是輸出公共端。 當輸出開啟時，電流會從輸出端流向這個公共端。 |
| 29 | 同步1 | 輸入 | 外部同步輸入 1 | 可用於控制照明亮度。 選擇外部同步輸入可以改變對應的照明。 |
| 30 | SYNC2 | 輸入 | 外部同步輸入 2 | |
| 31 | SYNC3 | 輸入 | 外部同步輸入 3 | |
| 32 | SYNC4 | 輸入 | 外部同步輸入 4 |
