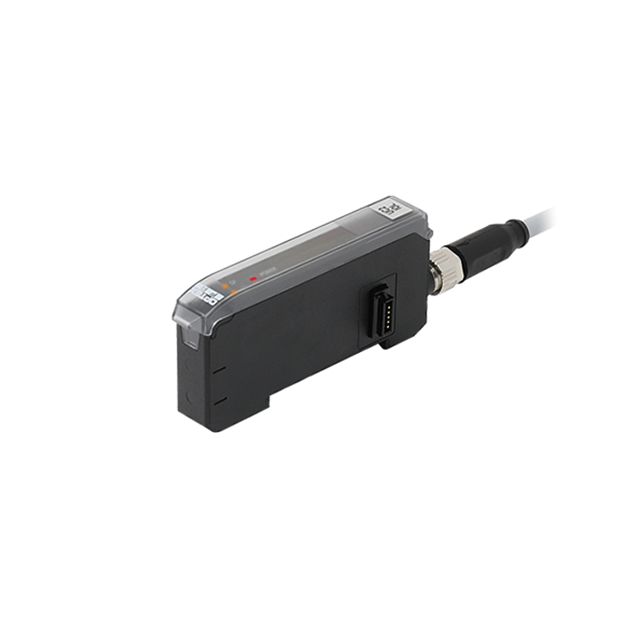

UC2 IO-Link 網關｜UC2-IOL
- 功能定位：將不支援 IO-Link 的光纖傳感器與位移放大器連接至 IO-Link 主站。
- 支援機型：CDA 系列、D3RF／D3WF／D4RF 系列放大器。
- 建議連接順序：CDA → D4RF → D3WF → D3RF（或反向順序亦可）。
- 最大連接數量：最多 16 台光纖放大器或 8 台位移放大器，可混合連接。
- 尺寸設計：W10.5 × D68.9 × H33.2 mm，與光纖放大器相同。
- 安裝方式：可嵌入控制盤，節省空間。
- 應用優勢：提升既有傳感器通訊能力，實現遠端管理與操控。
IO-Link 網關

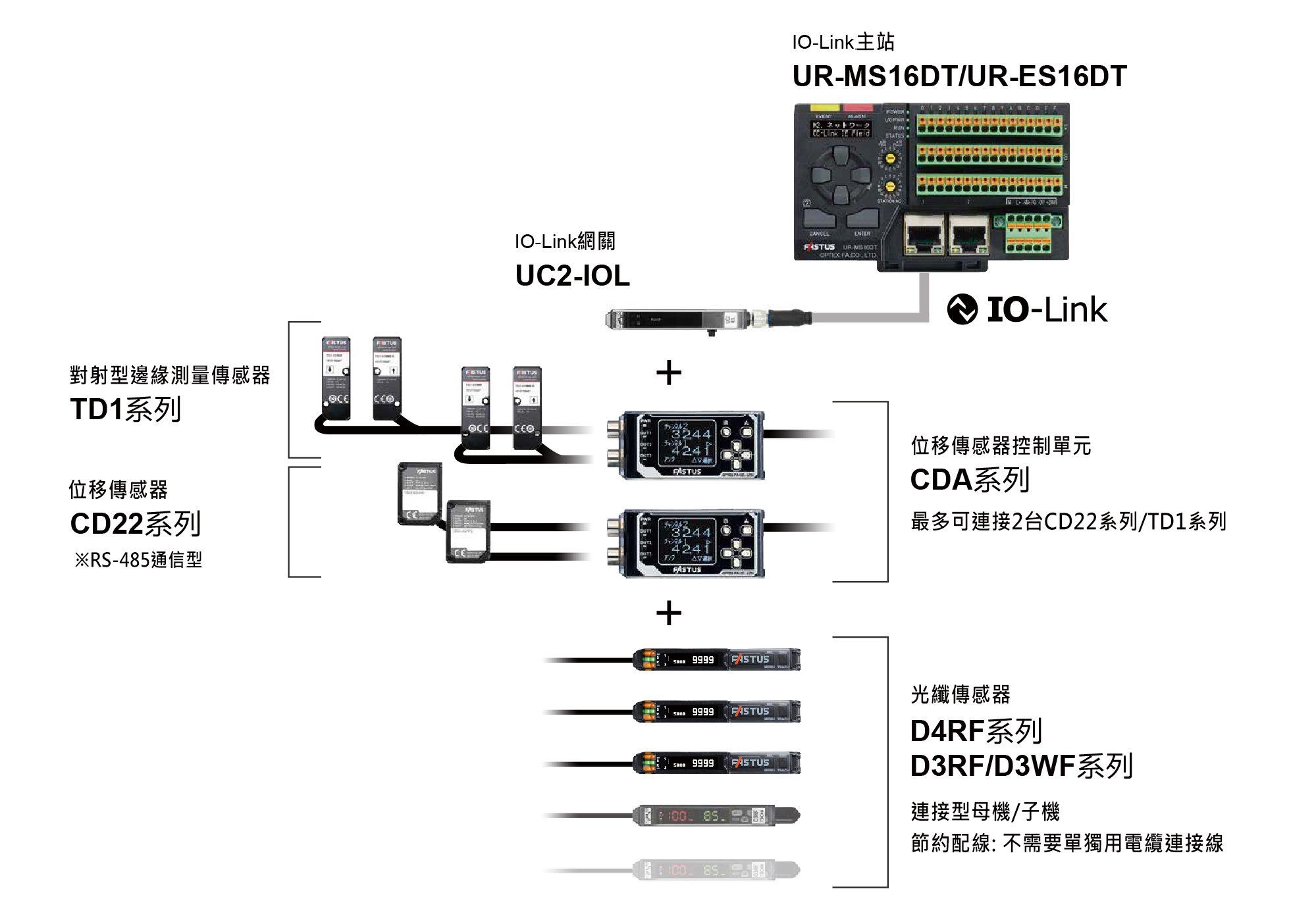

部分光纖感測器和位移感測器雖然具備通訊功能，但由於通訊標準和方式不同，無法直接連接到IO-Link。借助IO-Link網關UC2-IOL，這些無法透過IO-Link通訊的光纖感測器和位移感測器可以連接到IO-Link主站。
本機與CDA系列·D3RF/D3WF/D4RF系列組合的連接
在本機上連接位移感測器放大器單元CDA和光纖放大器D3RF/D3WF/D4RF系列時，請從靠近本機的一側按CDA→D4RF→D3WF→D3RF 的順序連接。 (D4RF→CDA→D3WF→D3RF的順序也可以連接)

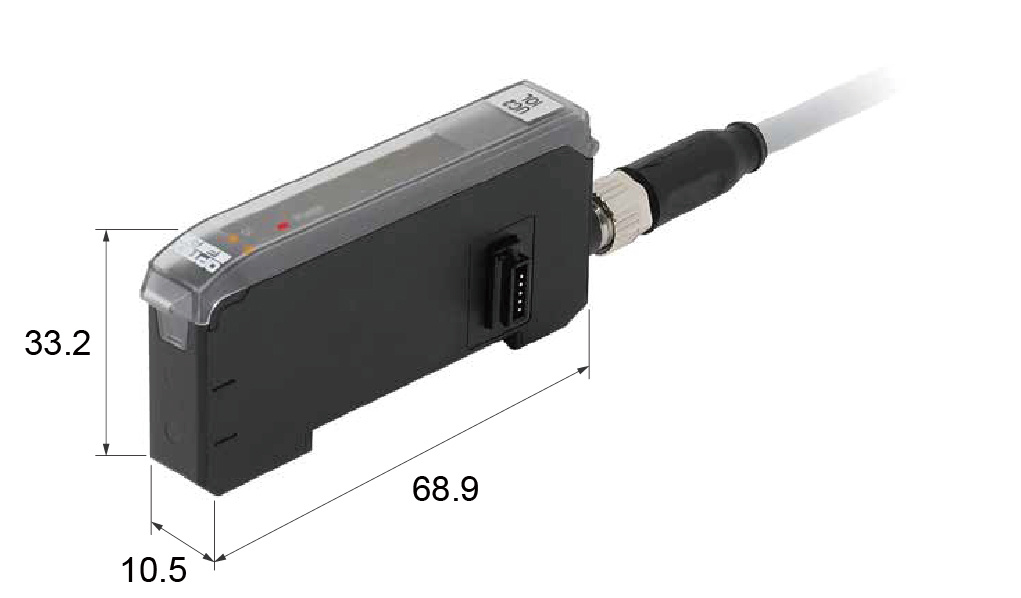

緊湊設計：與光纖感測器尺寸相同
W10.5×D68.9×H33.2mm的緊湊設計。
可安裝於控制櫃中，節省空間。
| 種類 | 支持的傳感器 | 型號 |
| IO-Link網關 | ● 光纖傳感器 D4RF、D3RF、D3WF系列的連接型母機及子機 ● 位移傳感器 CD22系列RS-485型(經CDA系列) ● 對射型邊緣測量傳感器 TD1系列(經CDA系列) |
UC2-IOL |
| ※可選購件的連接器電纜需要單獨購買。 | ||
選購件
連接器電纜
-
直的
M84CN-2S
電纜長度：2米M84CN-5S
電纜長度：5米M84CN-10S
電纜長度：10米
端板
-
BEF-EB01-W190
（2 件）
產品規格
| 模型 | UC2-IOL | |
| IO-Link | 最小循環時間 | 2.2毫秒 |
| 通訊 | 波特率 | COM3（230.4 kbps） |
| 規範 | ISDU 支持 | 可用的 |
| IO-Link 修訂版 | 1.1 | |
| 進程輸入資料位元組數 | 32 位元組 | |
| 進程輸出資料位元組數 | 0 位元組 | |
| IO-Link 幀類型 | F序列類型2.V | |
| 連網裝置 | 可連接型號 | D4RF/D3RF/D3WF系列互連主機與擴充單元； CDA系列主機與擴充單元 |
| 可連接單元數量 | 最多可容納 16 *1（一個 CDA 單元需要兩個空間。） | |
| 連接類型 | 用於互連的 5 針連接器 （用作互連終端單元） |
|
| 指標 | 電源指示燈（綠色），SIO：恆亮，IO-Link：閃爍，輸出 x 2（橘色） | |
| 評分 | 供電電壓 | SIO：12 至 24 VDC，含 10% 漣波（PP） IO-Link：18 至 24 VDC，含 10% 漣波（PP） （SELV 和 LIM 或 Class 2）*2 |
| 目前消耗 | 最大 40 mA *3 | |
| 控制輸出 | 推挽式 x 2 輸出，最大 100 mA/24 VDC（2 個輸出總和）， 殘餘電壓：1.8 V 或更低 |
|
| 外部輸入 | 教學輸入，智能任務輸入 | |
| 連接類型 | 連接器類型：M8，4針 | |
| 電路穩定時間 | D4RF：300 毫秒 ；1 個 D3RF/D3WF 單元互連時：300 毫秒； 16 個 D3RF/D3WF 單元互連時：350 毫秒； CDA+CD22：2.5 秒； CDA+TD1：350 毫秒 |
|
| 保護電路 | 反接保護、過流保護 | |
| 環境 | 安裝位置 | 室內使用 |
| 阻力 | 工作溫度/濕度 | -25 至 +55°C/35% 至 85% 相對濕度（無結冰或冷凝） |
| 儲存溫度/濕度 | -40 至 +70°C/35% 至 95% 相對濕度（無結冰或冷凝） | |
| 抗振性能 | 頻率範圍 10 至 55 Hz，振幅雙倍，1.5 mm； X、Y 和 Z 方向各持續 2 小時。 | |
| 抗衝擊性 | 約 50 G (500 m/s² )；在 X、Y 和 Z 方向上各進行 3 次。 | |
| 保護程度 | IP50（符合IEC 60529標準，未獲UL認證） | |
| 污染程度 | 2 或更少 | |
| 運行高度 | 2000米或更短 | |
| 適用法規 | EMC | EMC指令（2014/30/EU） |
| RoHS | RoHS指令（2011/65/EU）中國RoHS（指令32） | |
| 適用標準 | EN 60947-5-2 | |
| 公司標準 | 抗噪性能：Feilen 3級認證 | |
| 重量 | 約16克 | |
| 材料 | 外殼和保護罩：PC | |
| 包含配件 | 使用說明書 | |
| *1. 控制輸出的工作溫度和負載電流受連接單元數量的限制，如下所示。 | ||
光纖感測器：D4RF系列
| 連接單元數量 | 1個單位 | 2個單位 | 3至5個單位 | 6至16個單位 | |
| 工作溫度 | -25 至 +55℃ | -25 至 +55℃ | -25 至 +50℃ | 25 至 +45℃ | |
| 控制輸出的負載電流 | 1 輸出設定 | 100毫安 | 20毫安 | 20毫安 | 20毫安 |
| 2 輸出設定 | 100毫安 | 10毫安 | 10毫安 | 10毫安 | |
光纖感測器：D3RF/D3WF系列
| 連接單元數量 | 1至3個單位 | 4至8個單位 | 9至16個單位 |
| 工作溫度 | -25 至 +55℃ | -25 至 +50℃ | -25 至 +45℃ |
| 控制輸出的負載電流 | 100毫安 | 50毫安 | 20毫安 |
位移感測器放大器：CDA-M+CDA-S
| 連接單元數量 | 1 台（限 CDA-M） | 2至8個單位 |
| 工作溫度 | -25 至 +50℃ | |
| 控制輸出的負載電流 | 每個輸出通道最高可達 100 mA | 每個輸出通道最大電流為 100 mA （包括自身功耗在內最大電流為 2 A） |
位移感測器放大器：CDA-DM2+CDA-S
| 連接單元數量 | 1 單位（僅限 CDA-DM2） | 2至8個單位 |
| 工作溫度 | -25 至 +50℃ | -25℃至+45℃ |
| 控制輸出的負載電流 | 每個輸出通道最高可達 100 mA | 每個輸出通道最大電流為 20 mA |
*2. 使用 2 類電源或符合 SELV 電路（安全特低電壓）和 LIM 電路（限能電路）的電源。
*3. 不含控制輸出負載電流。
● 產品規格如有變更，恕不另行通知。感謝您的體諒。

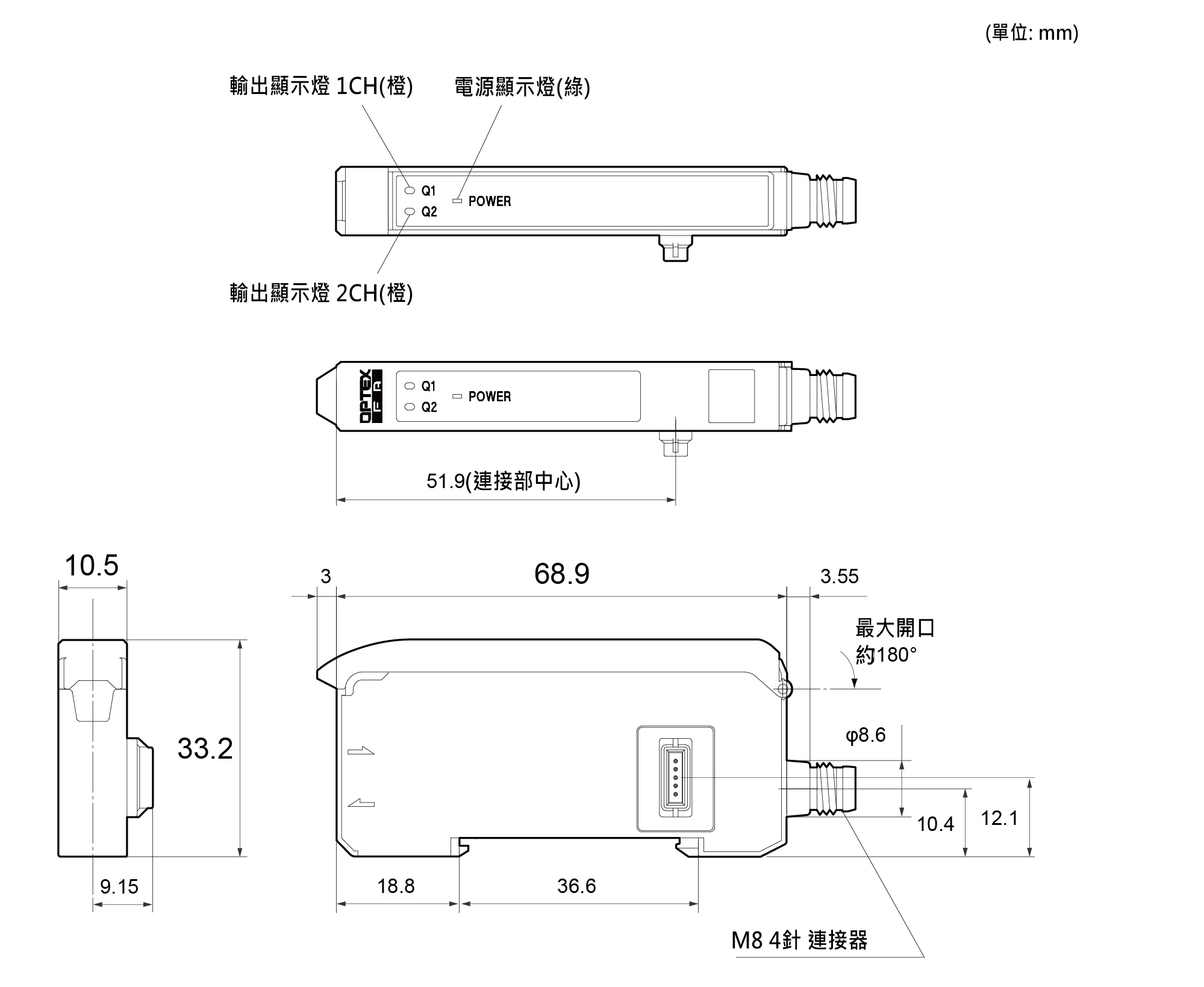

產品尺寸
UC2

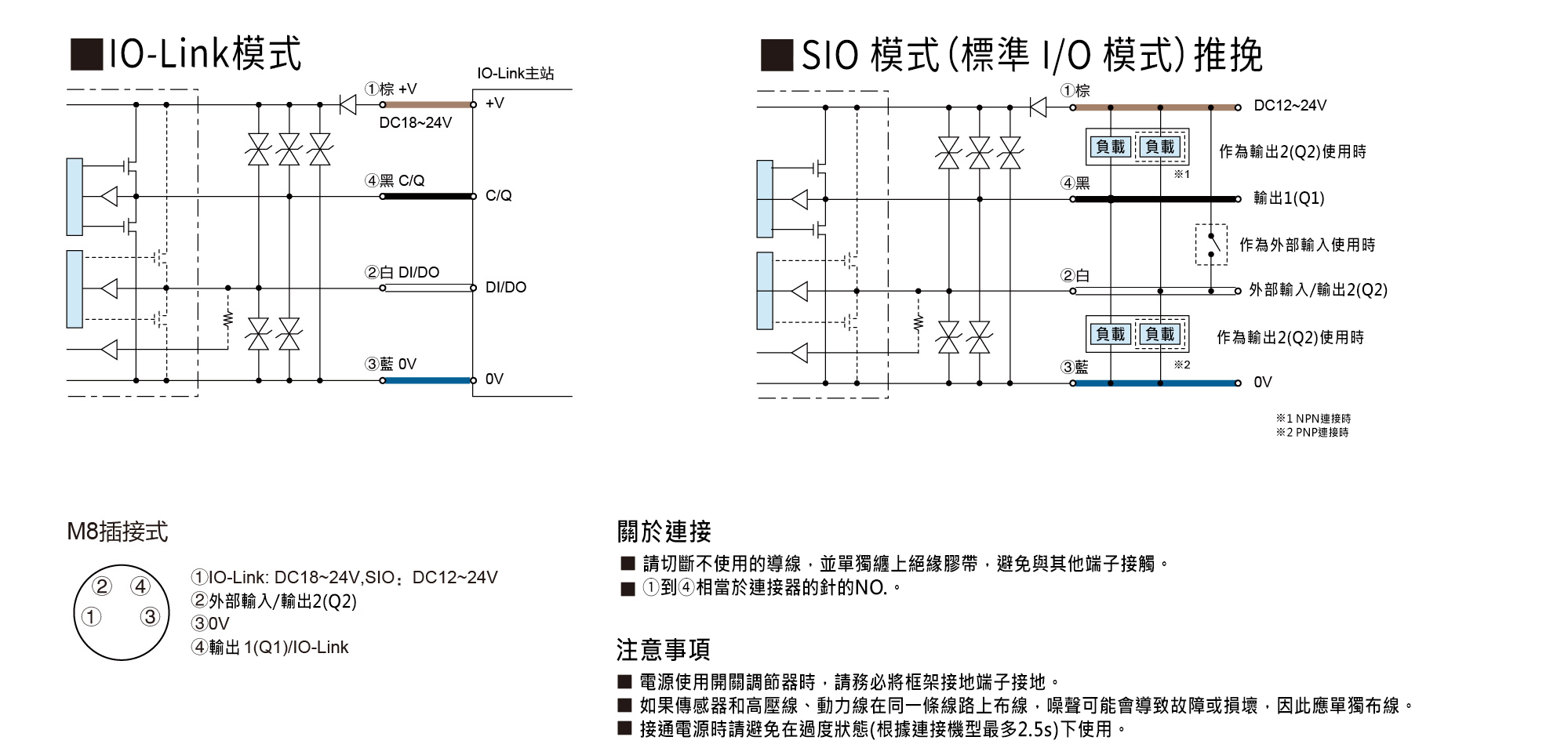

產品電路圖
