強大通訊功能
FBs-PLC之5個通訊埠可同時連結各種智慧型週邊，界面則有USB、RS232、RS485、乙太網路 (Ethernet)、CANopen®、GSM、ZigBee™ 等可供選擇，除可選用永宏標準通訊協定或Modbus通訊協 定或透過FATEK Communication Server通訊伺服器來通訊外，尚可利用CLINK通訊便利指令，自行定 義通訊協定，主動或被動地與任何智慧型週邊連線。
此外FBs-PLC尚提供可多台連線之FBsDAP或FBs-PEP簡易人機界面，除可當Timer/Counter設定器外，尚可由使 用者自行定義專用按鍵及訊息顯示，當簡易人機界面使用。同時FBs-DAP 或FBs-PEP亦可附加RFID感應模組，作諸如門禁、停車設備、電梯乘載管制 等應用。
 |
FBs 系列 旗艦型PLC

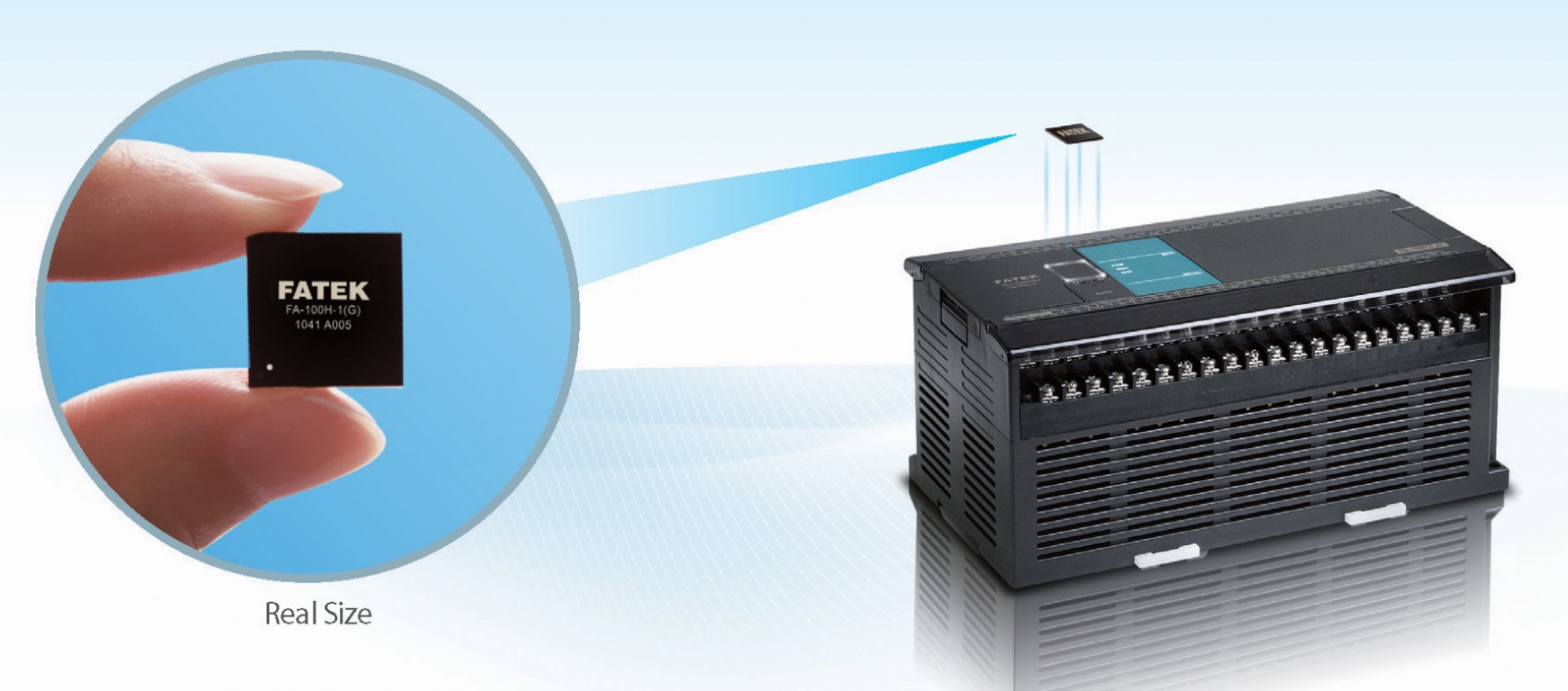

SoC-永宏的核心技術
FBs-PLC係以永宏自行研發之系統單晶片(SoC)製作而成，由超過12萬閘之晶片整合了中央處理器(CPU) 、記憶體、硬體邏輯處理器(HLS)、5個高速通訊埠、4組硬體高速計數器/高速計時器、4軸具直線補間、 動態追蹤之NC定位脈波輸出及高速中斷與輸入捕捉等高階功能硬體電路於一顆BGA晶片中，使速度 更快，功能及可靠度更佳，為同級PLC中功能最強、價格最低、最具競爭優勢者。
最人性化，功能最強之應用指令集
FBs-PLC指令超過300種以上，並採用最人性化，可讀性最高之多輸入/多輸 出指令格式，一個指令即可達成大部分它牌PLC數個指令才能做到的功能， 使程式大為精簡，同時運算結果可直接由內部或外部輸出取得。在程式可 讀性方面，每個應用指令之輸入或輸出端均有功能助憶簡碼說明，運算元 欄位則直接標明其屬性簡稱並可於其正下方直接顯示其狀態或內容值，可 免除它牌PLC無標示需死記之麻煩，程式可讀性最高，效率最佳。在高階應 用方面，如PLC網路LINK、PID控制、NC定位等，FBs-PLC則有專用之便利指 令與之對應，大幅降低使用障礙。

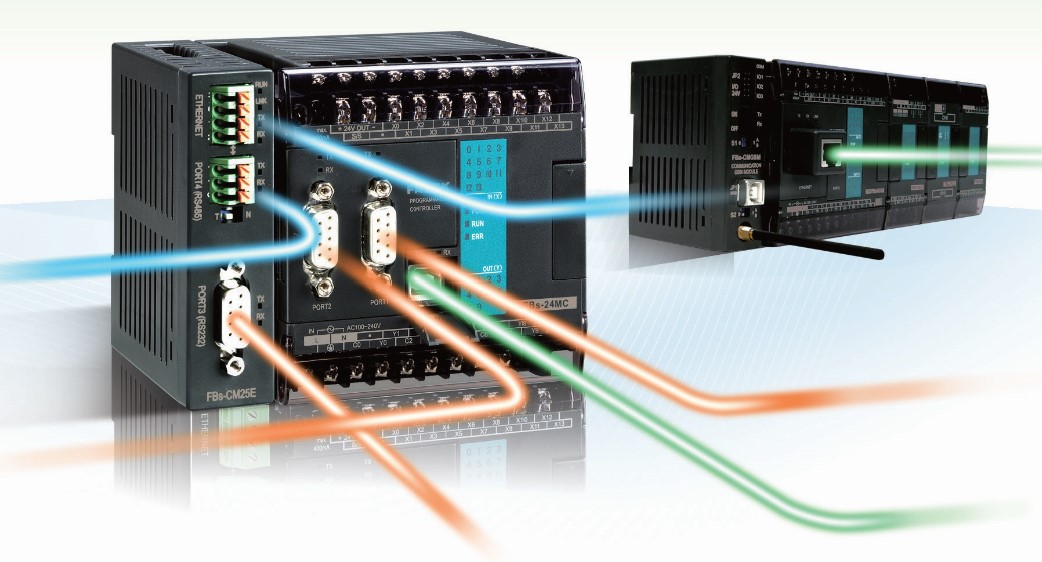

睥睨業界之強大通訊功能
FBs-PLC之SoC晶片內部之通訊埠，即使在5個通訊埠均以最高速度 (921.6Kbps)運作下仍然游刃有餘。可選用ASCII碼或速度快一倍之二進碼 來通訊。除永宏標準通訊協定外，尚可選用Modbus ASCII/RTU/TCP 通訊協 定或自訂通訊協定，同時FBs-PLC具有8種通訊板和10種通訊模組可供各種 不同應用之彈性選擇，為同級PLC中，通訊埠最多，通訊速度最快，功能最 強者。此外，每個通訊埠皆具有傳送(Tx)及接收(Rx)之LED指示燈，以方便使 用者監視通訊運作狀況及除錯。
NC控制+PLC一體
將NC定位控制整合在FBs-PLC之SoC晶片內，使PLC+NC控制合為一體，共 享資源並省卻兩系統之資料交換。NC定位控制採用定位專用指令語言， 可任選機械單位或電氣單位撰寫程式，執行時能動態改變控制參數。單 機最大4軸輸出，最高頻率200 KHz (MC)或920 KHz (MN)，並可作多軸直線 補間與動態追蹤。若配合FBs-PLC內建之4組HHSC，尚可作更精密之閉迴 路之高速定位控制。
內建920KHz高速計數器
FBs-PLC最多可有4組硬體高速計數器(HHSC)及4組軟體高速計數器(SHSC) ，HHSC最高計數頻率為200 KHz (MC)或920 KHz (MN)，並具清除、遮沒 等功能。計數模式共有U/D、U/D x 2、P/R、P/R x 2、A/B、A/B x 2、A/B x 3、 A/B x 4 等8種，功能超強、效益最高。例如每轉200 pulse之Encoder若使 用A/B x 4模式，將可提昇到等同每轉800 pulse Encoder之控制效果。且 其係由硬體執行，故不佔用CPU時間。4組軟體高速計數器(SHSC)則有U/D 、P/R、A/B三種計數模式，總和計數頻率為5 KHz。
高速計時器
FBs-PLC提供0.1mS時基高速計時器之PLC(最多有32bit四 組，16bit一組)。業界多數PLC所提供之計時器時基最快只達1mS，其在精度要求較高之場合，便無用武之地。FBs-PLC之0.1mS高速計時器，因其時基誤差僅0.1mS，再配合其中斷的功能，即可輕易地完成較精密之速度偵 測或作成頻率計，在大部分之情況下均可以此極經濟之方式，取代昂貴之 速度偵測設備。

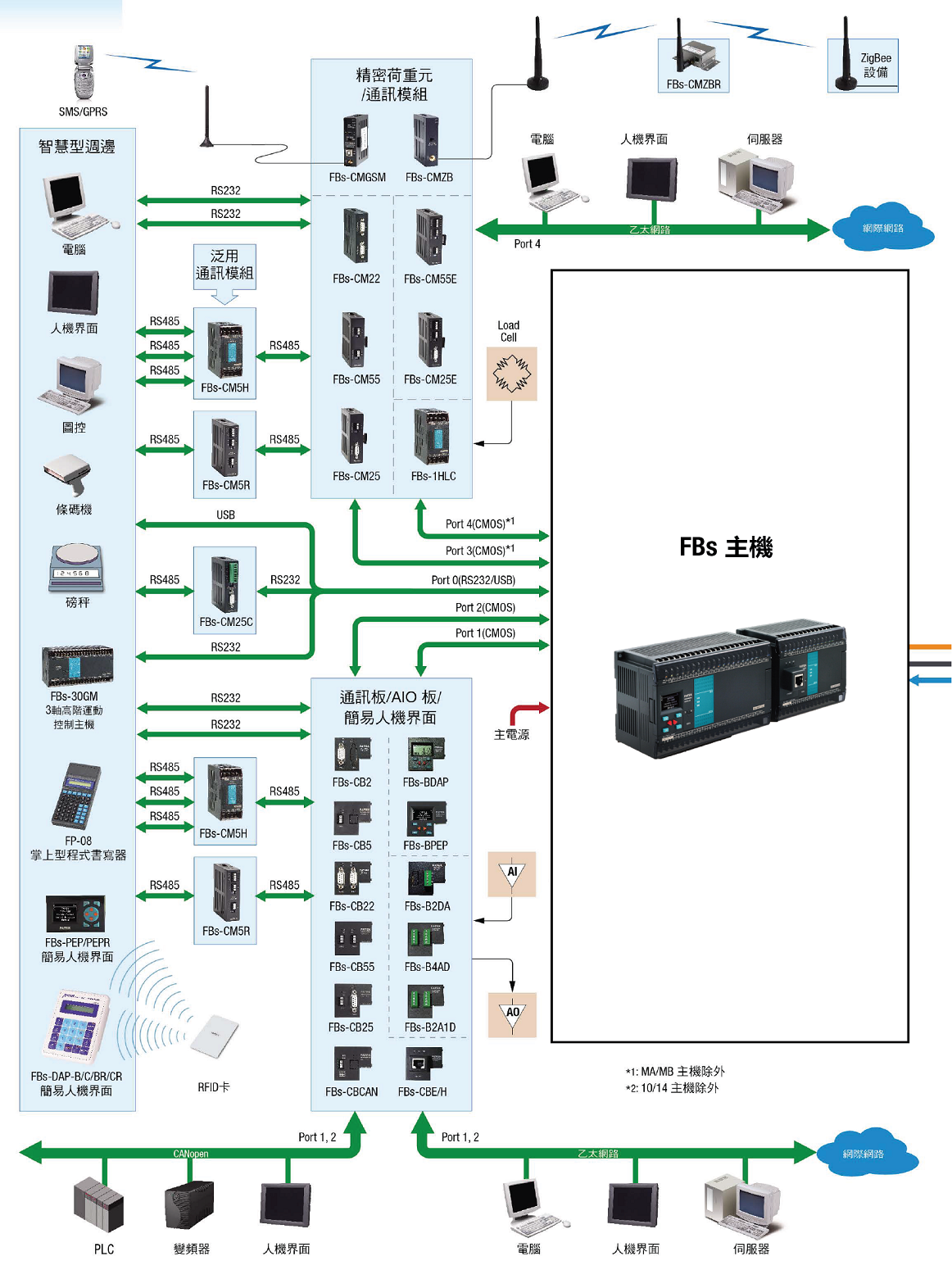

永宏的強大通訊功能
FBs-PLC之5個通訊埠可同時連結各種智慧型週邊，界面則有USB、RS232、RS485、乙太網路 (Ethernet)、CANopen®、GSM、ZigBee™ 等可供選擇，除可選用永宏標準通訊協定或Modbus通訊協 定或透過FATEK Communication Server通訊伺服器來通訊外，尚可利用CLINK通訊便利指令，自行定 義通訊協定，主動或被動地與任何智慧型週邊連線。
齊全之通訊驅動軟體
FBs-PLC除世界知名圖控軟體如Wonderware Intouch、Citec、 Labview、LabLink…及人機領導品牌如Digital、Fuji、Cermate、Hitech …等均支援與永宏通訊之驅動軟體而能直接與FBs-PLC連線外，永 宏尚提供Modbus 通訊協定及永宏DDE標準通訊伺服軟體(FATEK Communication Server)，讓使用者在Office應用軟體中或自行撰寫程 式時，能輕易地連結FBs-PLC與各廠牌圖控或各種電腦系統。 另外許多世界知名OPC大廠如National Instrument及KONTRON等，均 有販售永宏專用之OPC套裝軟體供使用者選購。
附屬週邊最齊全
FBs-PLC除主機多達兩百多種機型可供選擇外，擴充I/O及附屬週邊亦有近 百種機型可任意搭配。除涵蓋基本之數位I/O、類比I/O及多種通訊界面外， 尚包括指撥開關多工輸入模組、16/7段LED顯示模組及J、K、R、S、E、T、B、 N等8種熱電偶或Pt100、Pt1000兩種RTD之溫度量測模組，以及最新推出 的電子磅秤用之荷重元模組與位置量測用之電子尺模組以及可讓FBs-PLC 更具人性化與親和力之語音模組。此外FBs-PLC尚提供可多台連線之FBsDAP或FBs-PEP簡易人機界面，除可當Timer/Counter設定器外，尚可由使 用者自行定義專用按鍵及訊息顯示，當簡易人機界面使用。同時FBs-DAP 或FBs-PEP亦可附加RFID感應模組，作諸如門禁、停車設備、電梯乘載管制 等應用。
簡單易懂之編輯環境
精心安排之編輯、監視、 除錯等操作手順，讓使用者在極短時間內即可精通整體操作，加上 WinProladder強大且齊全之編輯功能輔以按鍵、滑鼠並用及線上即時 之指令功能查詢與操作指引，將使您的編輯、輸入效率倍增。而直接於 階梯圖上顯示之〝即時〞接點狀態、暫存器數據與多視窗監視、比較等 功能，讓使用者在作監視控制或除錯時倍覺輕鬆寫意。
單機36點捕捉式輸入
FBs-PLC之SoC晶片內含之輸入點捕捉功能，能對外界輸入波寬低於掃描時 間之脈波作捕捉儲存，以供CPU讀取，相較於一般PLC對此種輸入無能為 力或只能用複雜之中斷處理而佔用大量CPU時間，FBs-PLC則可當作一般輸 入處理而不需使用者費心、不但效率高且最簡易方便。
單機16點高速中斷輸入
FBs-PLC主機多達16點之外界中斷輸入，可讓使用者自行定義外界輸 入之正緣或負緣動作時發出中斷，或正、負緣均發出中斷，來作高速、 緊急之處理，排除CPU因掃描時間引起之延遲與誤差，可用來作高速 精準定位、機械位置歸零、高速RPM量測等高速且重現性需求較高之 應用。
 |

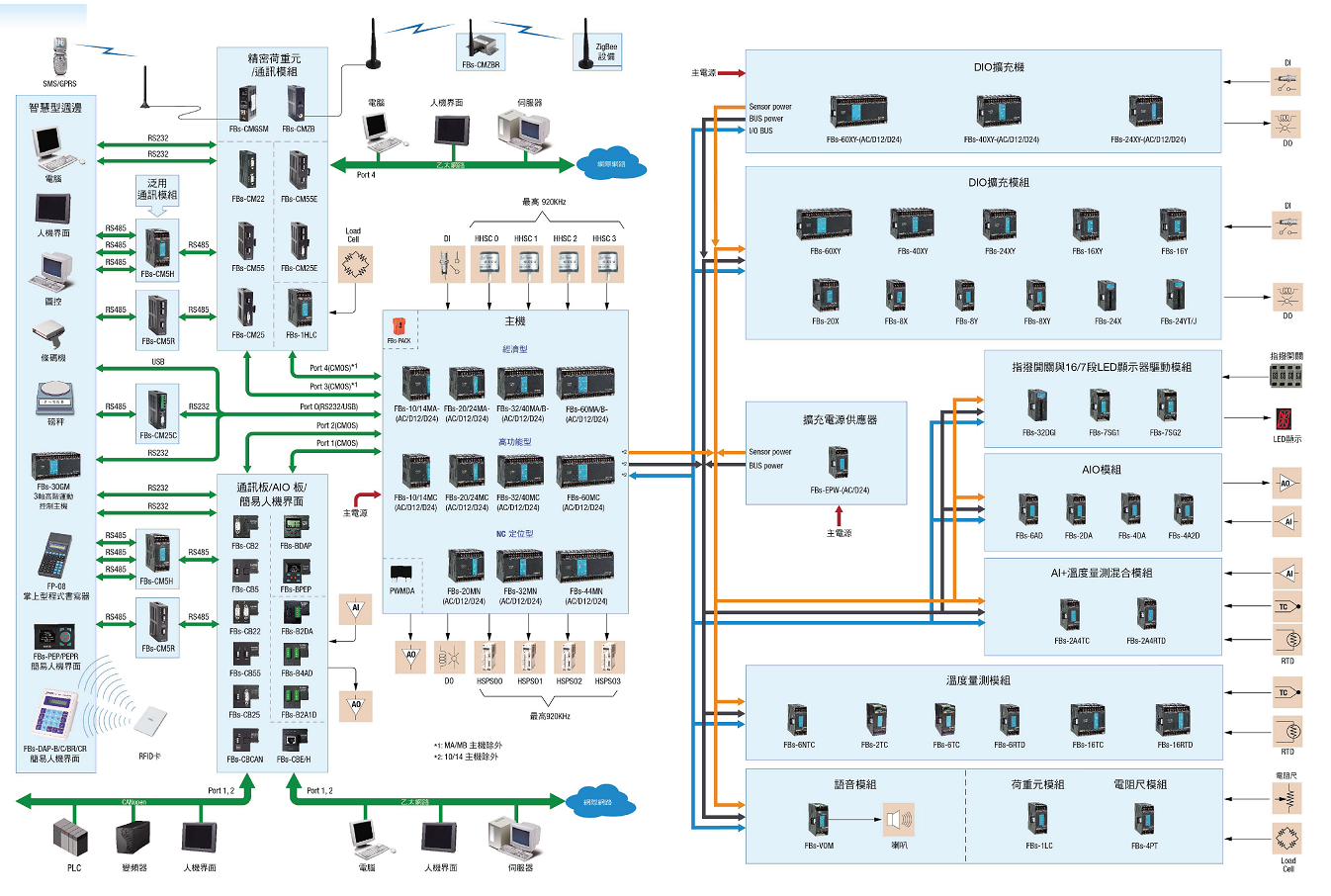

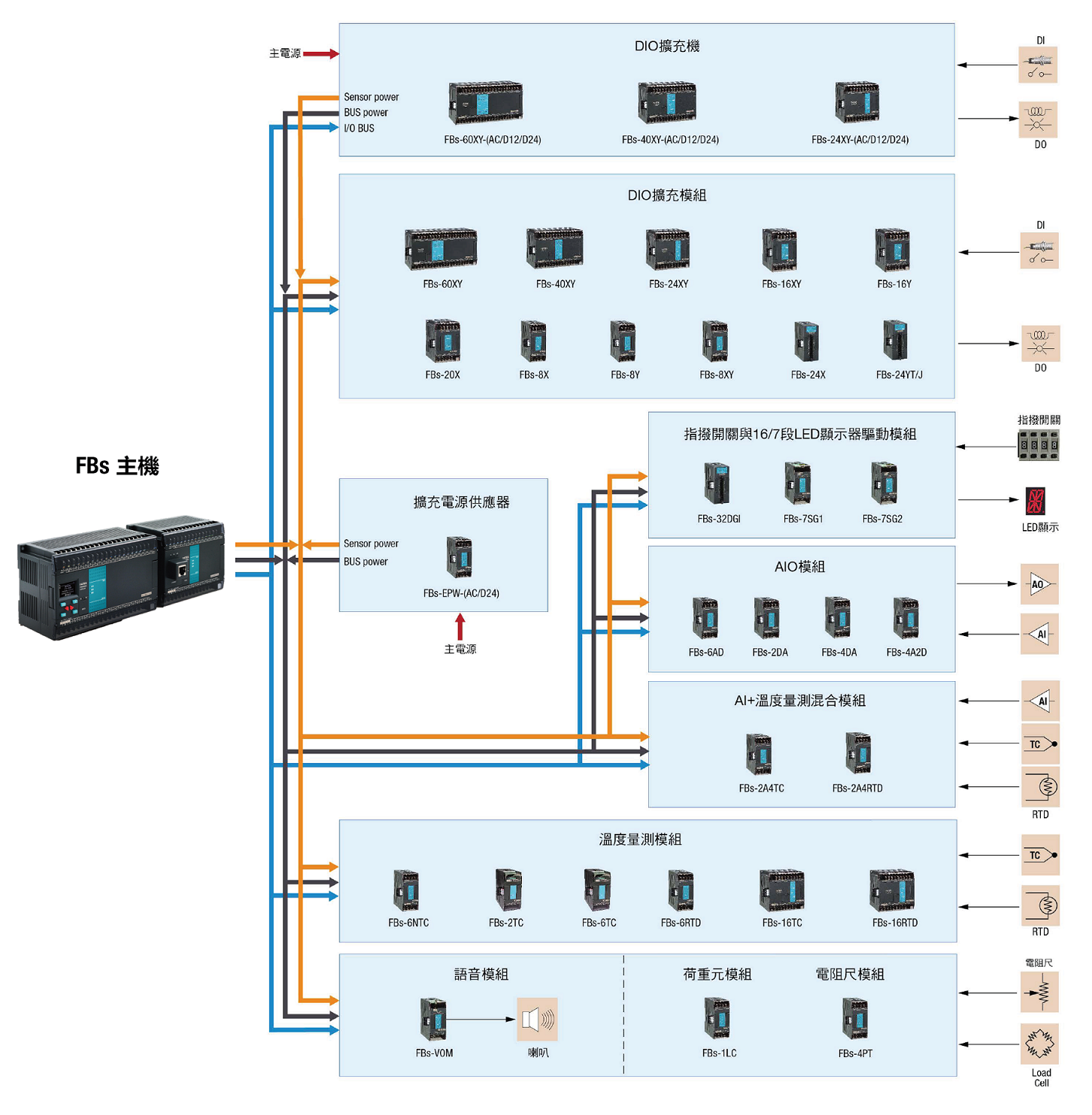

齊全的擴充模組
除涵蓋基本之數位I/O、類比I/O及多種通訊界面外， 尚包括指撥開關多工輸入模組、16/7段LED顯示模組及J、K、R、S、E、T、B、 N等8種熱電偶或Pt100、Pt1000兩種RTD之溫度量測模組，以及最新推出 的電子磅秤用之荷重元模組與位置量測用之電子尺模組以及可讓FBs-PLC 更具人性化與親和力之語音模組。
.png) |

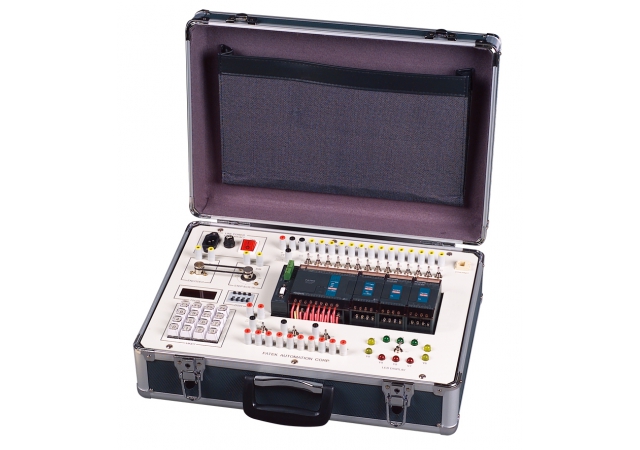

| 教育訓練箱 | |||
型號 : FBs-TBOX |
外箱 | 飾條手提鋁箱,尺寸為46x32x16cm·上/下蓋可分離。 | |
| 電源 | 100~240VAC,-15%/+20%·2A保險絲·附指示燈之電源開關 | ||
| 主要設備 | FBs-24MCT高功能电晶體輸出主機+FBs-CM25E乙太通訊模組 | ||
| 程式規劃工具 | 程式書寫器 | FP-08·可書寫程式及狀態監視等(選購,獨立於箱體外) | |
| 視窗版程式規劃軟體 | 教師端 : WinProladder 及 輔助教學軟體 | ||
| 學員端:WinProladder | |||
| 通訊界面 | 主機內建通訊埠 | Port0 | RS 232 Mini-DIN |
| 通訊板CB通訊埠(選配) | Port1 | RS232或RS485组合之通訊板CB | |
| Port2 | RS232或RS485组合之通訊板CB | ||
| FBS-CM25E通訊埠 | Port3 | RS232界面,標準DB9F連接器 | |
| Port4 | RS485界面,3pin歐式端子台 | ||
| (Port4) | 乙太網路,10BaseT,IEEE802.3標準, 轉換成RS485後併入Port4 |
||
| 輸入界面 | 博士端子及具自動及手動復歸之输入模擬開關 | ||
| 輸出界面 | 博士端子,10 點電晶體輸出（Y0~Y9）, 均加裝繼電器隔離後再接至輸出博士端子 ,Y0 和 Y1 兩電晶體輸出另有博士端子直接輸出, 以供高速脈波（HSPSO）輸出之用 |
||
| 擴充模組（選配） | DIN RAIL 固定,空間 12.5cm 寬, 可容納 3 個 4cm 薄形模組或寬度相當之其他模組 |
||
| 應用周邊 | 顯示模組 | 4 位數 7 段顯示模組，附 BCD 解碼電路 | |
| 指撥開關 | 4 位數 BCD 指撥開關模組 | ||
| 按鍵模組 | 4x4 矩陣式按鍵模組 | ||
| 編碼器 | 電源 24VDC,200P/R,開集極，A/B 相 | ||
| 步進馬達 | Pulse/DIR 控制,200P/R | ||
| LED指示燈 | 10 顆 10mm 之高亮度 LED（紅、黃、綠三色）， 分別由 Y0~Y9 驅動 |
||
| 訓練箱連線站數 | 最大 254 站（教師端 1 台、學員端 253 台） | ||
| 16/7 段LED顯示器 | |
型號 : DBAN.8-nR  |
0.8" 16段米字型LEDx4顯示器，n表示安裝R(紅色) 16段米字型LED顯示器字數，可為1~4 |
型號 : DBAN2.3-nR |
2.3" 16段米字型LEDx4顯示器，n表示安裝R(紅色) 16段米字型LED顯示器字數，可為1~4 |
型號 : DB.56-nR |
0.56" 7段LEDx8顯示器，n表示安裝R(紅色) 7段LED顯示器之字數，可為1~8 |
型號 : DB.8-nR |
0.8" 7段LEDx8顯示器，n表示安裝R(紅色) 7段LED顯示器之字數，可為1~8 |
型號 : DB2.3-nR |
2.3" 7段LEDx8顯示器，n表示安裝R(紅色) 7段LED顯示器之字數，可為1~8 |
型號 : DB4.0-nR |
4.0" 7段LEDx8顯示器，n表示安裝R(紅色) 7段LED顯示器之字數，可為1~4 |
| 高密度DIO連接線 | |
型號 : HD30-22AWG-200 |
含 30 pin Socket 連接頭之 22AWG I/O 線， 長度 200cm (適用於 FBs-24X、24YT 及 32DGI) |
| 通訊連接線 | |
型號 : FBs-232P0-9F-150 |
FBs RS232主機Port0轉DB9F之專用通訊線， 長度150cm |
型號 : FBs-232P0-9M-400.png) |
FBs RS232主機Port0轉DB9M之專用通訊線， 長度400cm（人機專用，非標準腳位） |
型號 : FBs-232P0-MD-200.png) |
FBs RS232主機Port0轉Mini-DIN公座之FBs-PEP/PEPR專用通訊線， 長度200cm |
型號 : FBs-232P0-MDR-200.png) |
FBs RS232主機Port0轉90°Mini-DIN公座之FBs-PEP/PEPR專用通訊線， 長度200cm |

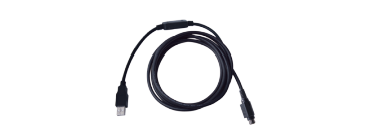

| USB-RS232轉換線 | |
型號 : FBs-U2C-MD-180 |
標準USB AM接頭轉RS232 MD4M接頭之通訊轉換線 |
| PWMDA 模塊 | ||
型號 : PWMDA |
輸出範圍 | 0 ~ 10 V |
| 輸出值 | 0 ~ 1000 | |
| 解析度 | 10 mV (10 V / 1000) | |
| 輸出阻抗 | 1 KΩ | |
| 最小負載 (≥10V) | 5.2 KΩ | |
| D/A 轉換時間 | < 50 mS | |

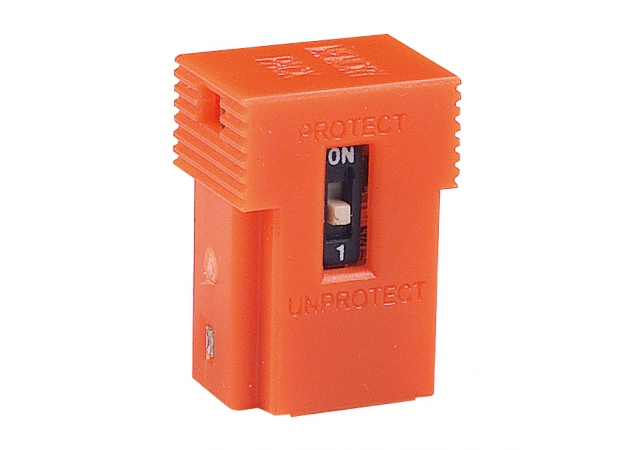

| 程式記憶匣 | ||
型號 : FBS-PACK |
記憶體 | 1M 位元 FLASH ROM |
| 記憶容量 | 20K Words程式 + 20K Words資料 | |
| 寫入保護 | 以DIP Switch ON/OFF 保護 | |

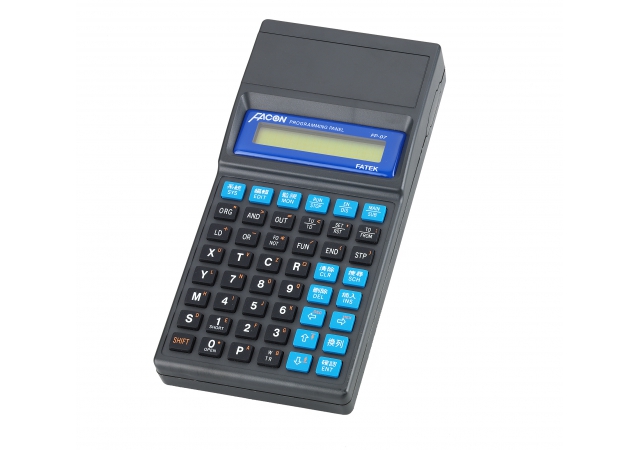

| 掌上型程式書寫器 | ||
型號 : FP-08 |
主要功能 | 程式編輯（Mnemonic語言）、狀態監視、 參數設定，以及程式/參數的載入與燒錄。 |
| 最大消耗電流 | 5V / 100mA | |
| 鍵盤 | 48鍵導電矽膠按鍵鍵盤 | |
| 顯示螢幕 | 兩列16字點矩陣LCD LED背光 |
|
| 燒錄元件 | FBs-PACK 讀取/燒錄 | |
| 通訊埠 | RS232串列通訊埠 | |
| 通訊接頭 | DB9F, Mini-DIN | |
| 泛用通訊轉換 | ||||
| 型號 | 功能 | 通訊狀態指示 | 輸入電源 | 通訊接頭 |
FBs-CM25C |
泛用 RS232轉 RS485之通訊界面轉換器 |
每個Port均具獨立之TX、 RX LED狀態指示燈 |
24VDC, -15%/+20% |
DB9F, 3.81mm 歐式端子台 |
FBs-CM5R |
泛用 RS485 中繼器 (Repeater) |
每個Port均具獨立之TX、 RX LED狀態指示燈 |
24VDC, -15%/+20% |
3 pin免螺絲端子 |
FBs-CM5H |
泛用1對3 RS485集線器 (HUB) |
每個Port均具獨立之TX、 RX LED狀態指示燈 |
24VDC, -15%/+20% |
7.62 mm 固定端子台 |
| RFID 卡 | ||
型號 : CARD-H |
操作頻率 | 13.56MHz |
| 記憶資料 | 64位元 + CRC 偵誤碼 | |
| 工作溫度 | -25~50℃（符合 ISO7810） | |
| 電源來源 | 電源經由 RF 感應 | |
| 可接收距離 | 6~12cm | |
| 寫入次數 | 至少 10,000 次 | |
