FFUBA - 22M16系列分離式按鈕（含指示燈與按鈕開關功能）提供16mm與22mm安裝孔選項，靈活適配各式設備面板需求。採用3µm銀鍍金處理觸點，導電穩定且耐磨性佳，提升使用壽命。具備IP65等級防塵防水保護，可於各類工業或戶外應用場域穩定作動。結構設計緊湊，支援帶鎖／不帶鎖型式組合，對應不同操作習慣與安全要求。搭配超高亮冷光源LED燈，顯示清晰明亮，平面鑲嵌框設計造型美觀不凸出，是整合功能性與美感的高效控制面板元件。
－ ＋
加入詢價車
/
詳細介紹

產品特點



22M16系列
目錄下載(繁體)



 分離式按鈕(指示燈/按鈕開關) - 22M16系列




  1. 安裝直徑：提供16mm和22mm兩種選擇，適用不同設備需求。
  2. 防護等級：達到IP65級別，有效防塵防水，適合各種環境。
  3. 高導電性：觸點採用3微米銀鍍金處理，提升導電性和耐用性。
  4. 緊湊設計：設計緊湊，方便安裝與拆卸。
  5. 多種選擇：提供帶鎖和不帶鎖兩種選擇，靈活應用。
  6. LED顯示：超高亮冷光源LED顯示，確保清晰可見。
  7. 美觀外觀：採用平面鑲嵌框形式，外觀美觀大方。



產品規格




保護等級 Degree of Protection IP 65 Watertight/Olitight
觸點類型 Contact Configuration Single Pole,Double Pole
最大電壓 Maximum Voltage 250V AC/DC
熱電流 Thermal Current 5A
最小負載 Minimum Applicable Load 5V AC/DC,1mA
觸點材料 Comtact Material Gold-plated silver
端子接式 Terminal Style .110"Solder/Quick Connect
工作溫度 Operating Temperature -25°C to +55°C
工作濕度 Operating Humidity 45 to 85% RH
接觸電阻 Contact Resistance 50M Ω maximum
絕緣電阻 Insulation Resistance 100M Ω minimum(500V DC megger)
抗振性 Vibration Resistance 10 to 55Hz,amplitude 1.2mm p-p
保護等級 Degree of Protection >10g
電氣壽命 Electrical Life 100,000 operations minimum (at full rated load)
機械壽命 Mechanical Life Maintained:1,000,000 operations minimum
Momentary:1,000,000 operations minimum
Selectr/Keylock:250,000 operations minimum
耐壓 Dieletric Strength Switch Unit:2,000V AC,1min.between live/dead part and
terminals of different poles; 1,000V AC,1 minute between
termials of the same pole;
1,500V AC,1 minute between contact and lamp terminals.
illumination Unit:2,000V AC,1min.between live Part/ground
錫焊溫度 Soldering Temperature 20W/5 Seconds or 260C/3 seconds



觸點參數 / Contact Ratings
工作電壓 Working voltage 24V 110V 220V
AC(50/60Hz) 阻性 Resistive – 1.0A 0.5A
感性 Inductive – 0.7A 0.5A
DC 阻性 Resistive 1.0A 0.2A –
感性 Inductive 0.7A 0.1A –



LED 燈珠參數 / LED Ratings
額定電壓/Rated voltage 電流/Current
5V DC ± 5% 8mA
6V AC/DC(±10%) AC:A,R,W,Y:8mA
G,S:7mA
DC:A,R,W,Y:6mA
G,S:5mA
12V AC/DC(±10%) AC:9mA   DC:8mA
24V AC/DC(±10%) AC:9mA   DC:8mA



產品訂購編號



按鈕開關


按鈕開關


選擇和鑰匙開關

選擇和鑰匙開關

選擇和鑰匙開關



其他相關資料


22M16指示燈/22M16 Indicator

名稱 / 外觀
Product appearance		 色環顏色
Ring Color		 燈罩顏色
Top Color		 額定電壓
Rated Voltage
圓形/Round
圓形/Round
CE認證		 方型/Square
方型/Square
CE認證		 請用下列
顏色編碼替換
型號中的 " ⏹︎ "
色環顏色		 請用下列
顏色編碼替換
型號中的" ☐ "
燈罩顏色		 請用下列
顏色編碼替
換型號中的 " ● "
D:24VDC
E:12VDC
F:6.3VDC
A1:110VAC
A2:220VAC

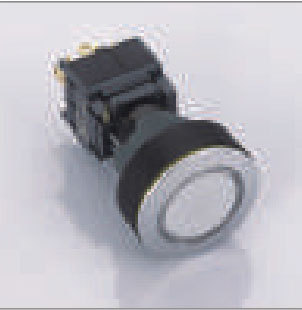

圓形鈕
圓形鈕 圓形鈕

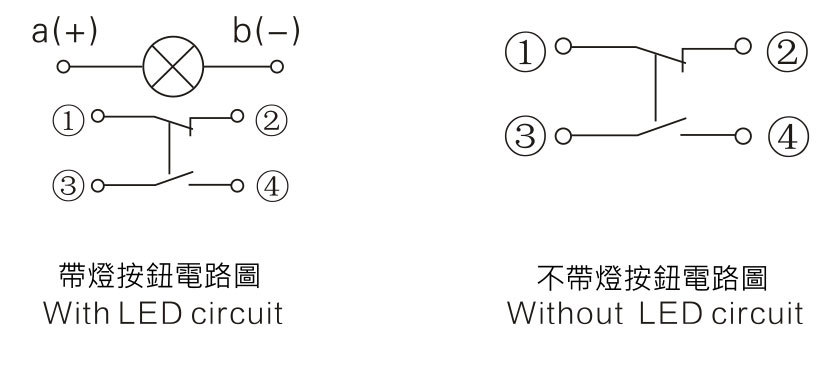

接線圖/Contacts Circuit
接線圖/Contacts Circuit

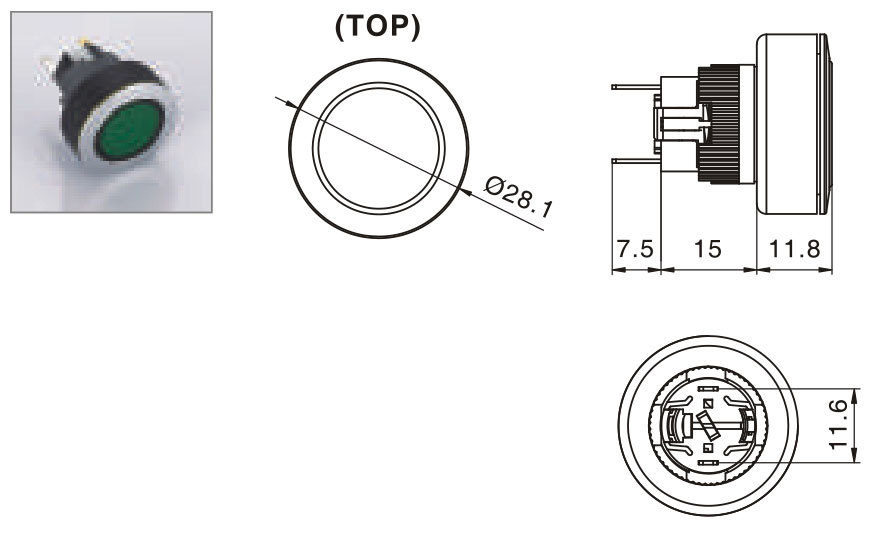

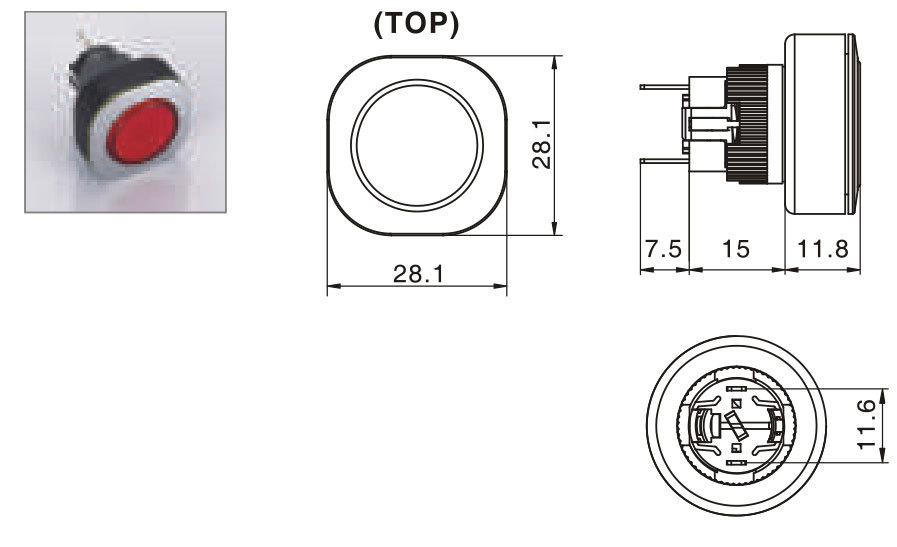

安裝尺寸圖/Installation size 燈珠電路圖/Contacts Circuit
安裝尺寸圖/Installation size
注 : 安裝間距是小值，請考慮自身設備的作業性、使用的操作
性後再確定安裝孔間距。
Note: above installation gap is the min value, please determine the
installation hole gap according to equipment operation property
and using property.

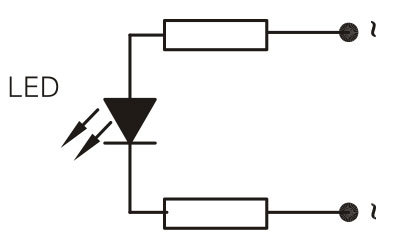

 燈珠電路圖/Contacts Circuit
適用於交直流12VDC, 24VDC, 110VAC, 220VAC系列
for 12VDC, 24VDC, 110VAC, 220VAC



22M16系列按鈕開關/22M16 push button series



名稱 / 外觀
Product
appearance		 操作類別
Operation		 帶燈型式
Illuminated
Type		 觸點
Contact		 產品型號
Model		 色環顏色
Ring Color		 燈罩顏色
Top Color		 額定電壓
Rated
Voltage



圓形/Round
圓形/Round
CE認證		 自復
Momentary


 不帶燈
Without
LED

 單刀/SPDT 22M16-
211⏹︎☐●		 請用下列
顏色編碼替換
型號中的"⏹︎"
色環顏色



 請用下列
顏色編碼替
換型號中
的"☐"
燈罩顏色		 請用下列
顏色編碼替
換型號中
的"●"
D:24VDC
E:12VDC
F:6.3VDC
A1:110VAC
A2:220VAC
雙刀/DPDT 22M16-
212⏹︎☐●
三刀/TPDT 22M16-
213⏹︎☐●
帶燈
With LED		 單刀/SPDT 22M16-
271⏹︎☐●
雙刀/DPDT 22M16-
272⏹︎☐●
三刀/TPDT 22M16-
273⏹︎☐●
自鎖
Maintained		 不帶燈
Without
LED		 單刀/SPDT 22M16-
311⏹︎☐●
雙刀/DPDT 22M16-
312⏹︎☐●
三刀/TPDT 22M16-
313⏹︎☐●
帶燈
With LED		 單刀/SPDT 22M16-
371⏹︎☐●
雙刀/DPDT 22M16-
372⏹︎☐●
三刀/TPDT 22M16-
373⏹︎☐●
方型/Square
方型/Square
CE認證		 自復
Momentary		 不帶燈
Without
LED		 單刀/SPDT 22M16-
221⏹︎☐●		 請用下列
顏色編碼替換
型號中的"⏹︎"
色環顏色		 請用下列
顏色編碼替
換型號中
的"☐"
燈罩顏色		 請用下列
顏色編碼替
換型號中
的"●"
D:24VDC
E:12VDC
F:6.3VDC
A1:110VAC
A2:220VAC
雙刀/DPDT 22M16-
222⏹︎☐●
三刀/TPDT 22M16-
223⏹︎☐●
帶燈
With LED		 單刀/SPDT 22M16-
281⏹︎☐●
雙刀/DPDT 22M16-
282⏹︎☐●
三刀/TPDT 22M16-
283⏹︎☐●
自鎖
Maintained		 不帶燈
Without
LED		 單刀/SPDT 22M16-
321⏹︎☐●
雙刀/DPDT 22M16-
322⏹︎☐●
三刀/TPDT 22M16-
323⏹︎☐●
帶燈
With LED		 單刀/SPDT 22M16-
381⏹︎☐●
雙刀/DPDT 22M16-
382⏹︎☐●
三刀/TPDT 22M16-
383⏹︎☐●

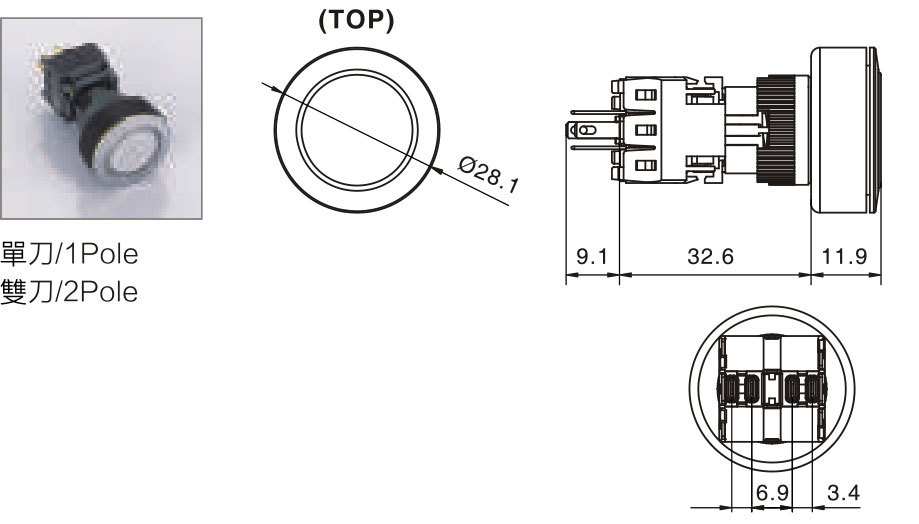

圓形鈕 方型鈕
圓形鈕 方型鈕

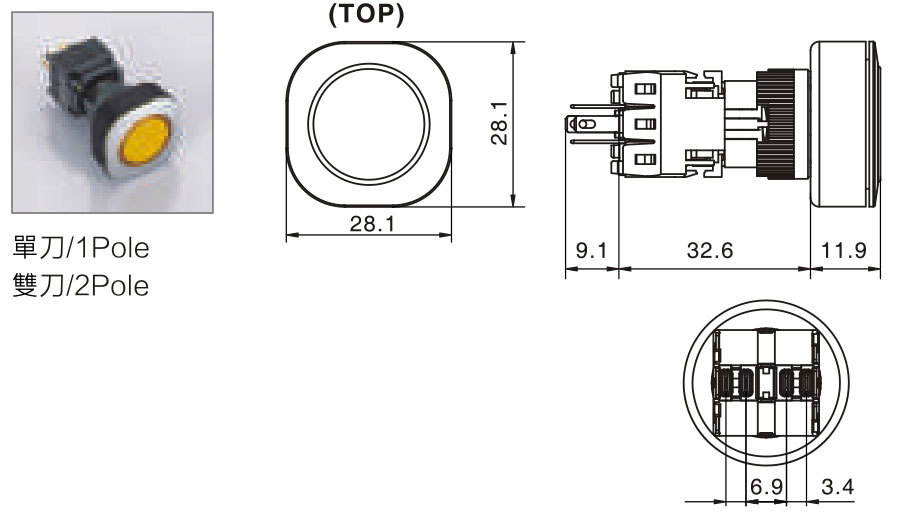

安裝尺寸圖/Installation size 燈珠電路圖/Contacts Circuit
安裝尺寸圖/Installation size
注 : 安裝間距是小值，請考慮自身設備的作業性、使用的操作
性後再確定安裝孔間距。
Note: above installation gap is the min value, please determine the
installation hole gap according to equipment operation property
and using property.
 燈珠電路圖/Contacts Circuit
適用於交直流12VDC, 24VDC, 110VAC, 220VAC系列
for 12VDC, 24VDC, 110VAC, 220VAC
