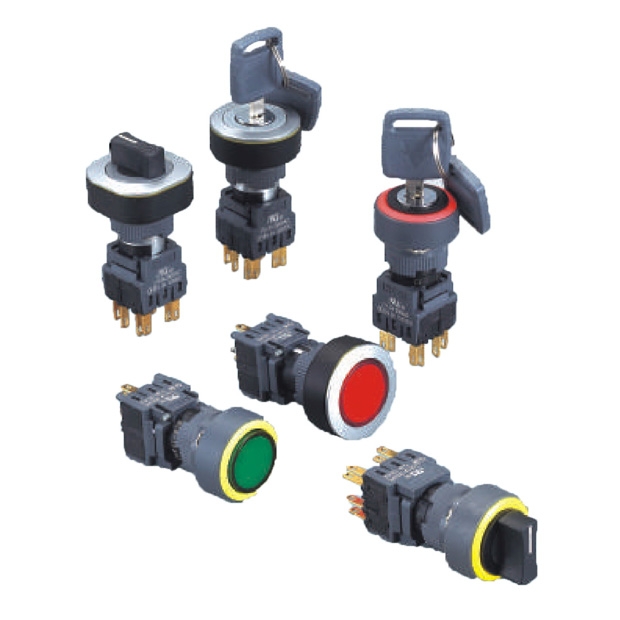

FFUBA - 22M16系列分離式選擇鈕與鑰匙開關專為工業控制面板設計，提供16mm與22mm安裝孔徑選擇，可靈活對應不同設備需求。採用3µm銀鍍金接點處理，導電性能高且具優異耐用性。搭配IP65等級防水防塵特性，適用於嚴苛作業環境下穩定運作。具備帶鎖與不帶鎖版本，對應操作管理需求。整體結構緊湊、外觀美觀，採用平面鑲嵌式設計與高亮LED冷光顯示，提升控制面板辨識性與現場操作效率，是兼具功能性與質感的控制面板元件配置方案。
－ ＋
加入詢價車
/
詳細介紹

產品特點



22M16系列
目錄下載(繁體)



 分離式按鈕(選擇鈕/鑰匙鈕開關) - 22M16系列




  1. 安裝直徑：提供16mm和22mm兩種選擇，適用不同設備需求。
  2. 防護等級：達到IP65級別，有效防塵防水，適合各種環境。
  3. 高導電性：觸點採用3微米銀鍍金處理，提升導電性和耐用性。
  4. 緊湊設計：設計緊湊，方便安裝與拆卸。
  5. 多種選擇：提供帶鎖和不帶鎖兩種選擇，靈活應用。
  6. LED顯示：超高亮冷光源LED顯示，確保清晰可見。
  7. 美觀外觀：採用平面鑲嵌框形式，外觀美觀大方。



產品規格




保護等級 Degree of Protection IP 65 Watertight/Olitight
觸點類型 Contact Configuration Single Pole,Double Pole
最大電壓 Maximum Voltage 250V AC/DC
熱電流 Thermal Current 5A
最小負載 Minimum Applicable Load 5V AC/DC,1mA
觸點材料 Comtact Material Gold-plated silver
端子接式 Terminal Style .110"Solder/Quick Connect
工作溫度 Operating Temperature -25°C to +55°C
工作濕度 Operating Humidity 45 to 85% RH
接觸電阻 Contact Resistance 50M Ω maximum
絕緣電阻 Insulation Resistance 100M Ω minimum(500V DC megger)
抗振性 Vibration Resistance 10 to 55Hz,amplitude 1.2mm p-p
保護等級 Degree of Protection >10g
電氣壽命 Electrical Life 100,000 operations minimum (at full rated load)
機械壽命 Mechanical Life Maintained:1,000,000 operations minimum
Momentary:1,000,000 operations minimum
Selectr/Keylock:250,000 operations minimum
耐壓 Dieletric Strength Switch Unit:2,000V AC,1min.between live/dead part and
terminals of different poles; 1,000V AC,1 minute between
termials of the same pole;
1,500V AC,1 minute between contact and lamp terminals.
illumination Unit:2,000V AC,1min.between live Part/ground
錫焊溫度 Soldering Temperature 20W/5 Seconds or 260C/3 seconds



觸點參數 / Contact Ratings
工作電壓 Working voltage 24V 110V 220V
AC(50/60Hz) 阻性 Resistive – 1.0A 0.5A
感性 Inductive – 0.7A 0.5A
DC 阻性 Resistive 1.0A 0.2A –
感性 Inductive 0.7A 0.1A –



LED 燈珠參數 / LED Ratings
額定電壓/Rated voltage 電流/Current
5V DC ± 5% 8mA
6V AC/DC(±10%) AC:A,R,W,Y:8mA
G,S:7mA
DC:A,R,W,Y:6mA
G,S:5mA
12V AC/DC(±10%) AC:9mA   DC:8mA
24V AC/DC(±10%) AC:9mA   DC:8mA

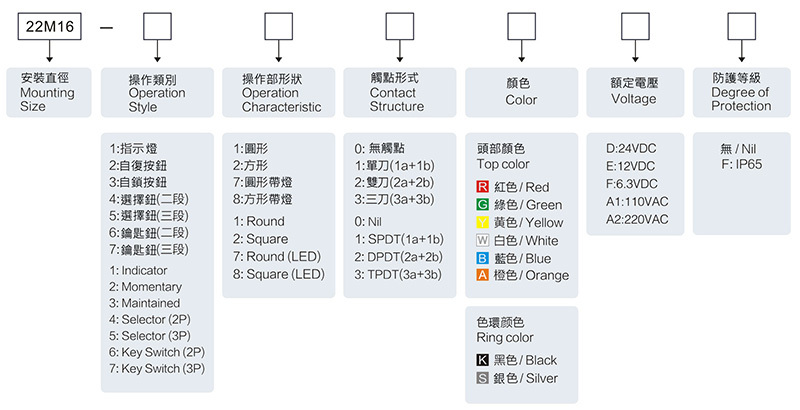

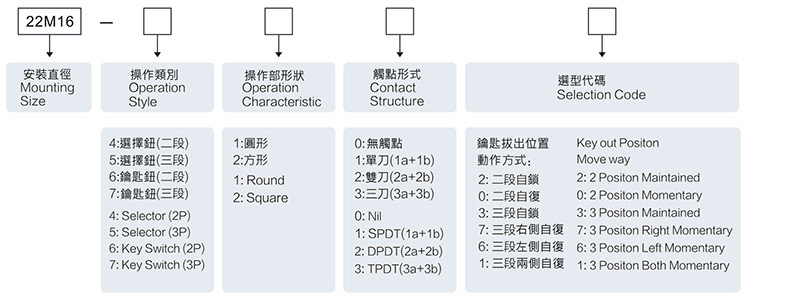

產品訂購編號



按鈕開關


按鈕開關


選擇和鑰匙開關

選擇和鑰匙開關

選擇和鑰匙開關



其他相關資料

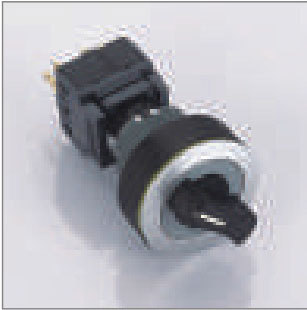

22M16選擇鈕/22M16 Selector Switch Button


名稱 / 外觀
Product
appearance		 操作位規格
Operation		 觸點
Contact		 產品型號
Model		 燈罩顏色
Top Color


圓形/Round
圓形/Round
CE認證		 90° 2位
2
Postion		 操作位規格 自鎖/Maintained 單刀/SPDT 22M16-4112⏹︎ 請用下列
顏色編碼替換
型號中的"⏹︎"
色環顏色
操作位規格 自復/Momentary 單刀/SPDT 22M16-4110⏹︎
操作位規格 自鎖/Maintained 雙刀/DPDT 22M16-4122⏹︎
操作位規格 自復/Momentary 雙刀/DPDT 22M16-4120⏹︎
90° 3位
3
Postion		 操作位規格 自鎖/Maintained 雙刀/DPDT 22M16-5123⏹︎
操作位規格 左鎖右復/Left lock Right
reset		 雙刀/DPDT 22M16-5127⏹︎
操作位規格 左復右鎖/Left reset Right
lock		 雙刀/DPDT 22M16-5126⏹︎
操作位規格 自復/Momentary 雙刀/DPDT 22M16-5121⏹︎
操作位規格 自鎖/Maintained 三刀/TPDT 22M16-5133⏹︎
操作位規格 左鎖右復/Left lock Right
reset		 三刀/TPDT 22M16-5137⏹︎
操作位規格 左復右鎖/Left reset Right
lock		 三刀/TPDT 22M16-5136⏹︎
操作位規格 自復/Momentary 三刀/TPDT 22M16-5131⏹︎
方型/Square
方型/Square
CE認證		 90° 2位
2
Postion		 操作位規格 自鎖/Maintained 單刀/SPDT 22M16-4212⏹︎ 請用下列
顏色編碼替換
型號中的"⏹︎"
色環顏色
操作位規格 自復/Momentary 單刀/SPDT 22M16-4210⏹︎
操作位規格 自鎖/Maintained 雙刀/DPDT 22M16-4222⏹︎
操作位規格 自復/Momentary 雙刀/DPDT 22M16-4220⏹︎
90° 3位
3
Postion		 操作位規格 自鎖/Maintained 雙刀/DPDT 22M16-5223⏹︎
操作位規格 左鎖右復/Left lock Right
reset		 雙刀/DPDT 22M16-5227⏹︎
操作位規格 左復右鎖/Left reset Right
lock		 雙刀/DPDT 22M16-5226⏹︎
操作位規格 自復/Momentary 雙刀/DPDT 22M16-5221⏹︎
操作位規格 自鎖/Maintained 三刀/TPDT 22M16-5233⏹︎
操作位規格 左鎖右復/Left lock Right
reset		 三刀/TPDT 22M16-5237⏹︎
操作位規格 左復右鎖/Left reset Right
lock		 三刀/TPDT 22M16-5236⏹︎
操作位規格 自復/Momentary 三刀/TPDT 22M16-5231⏹︎

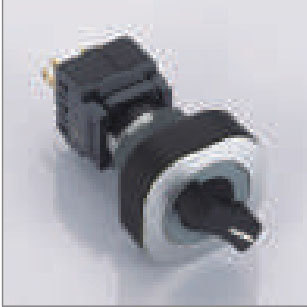

圓形選擇鈕 方型選擇鈕
圓形選擇鈕 方型選擇鈕

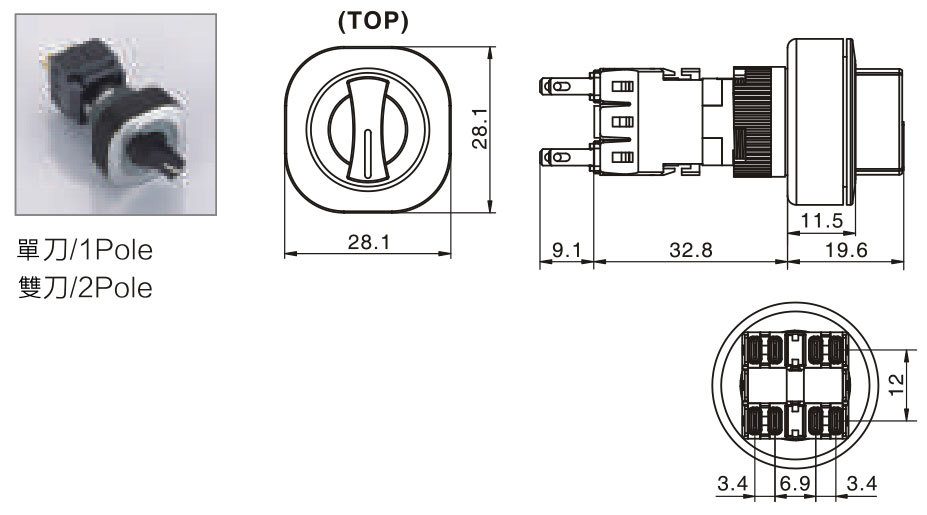

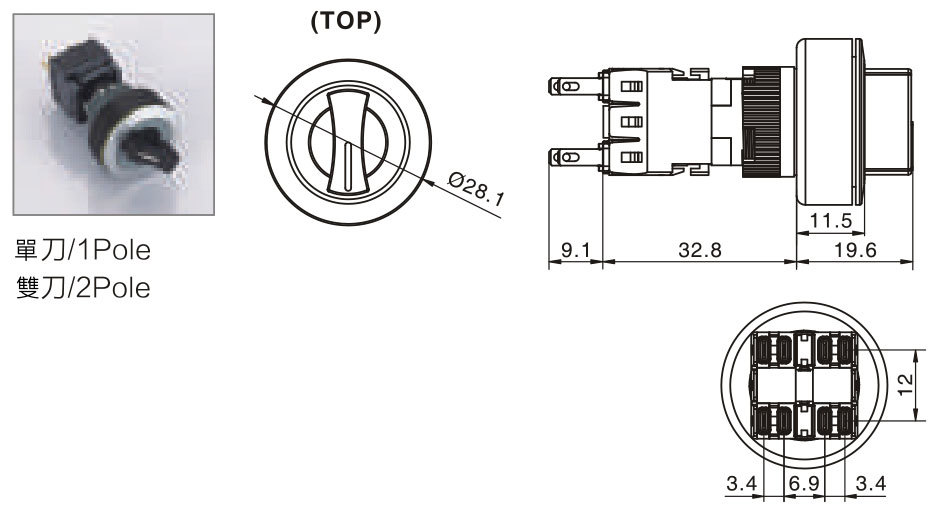

安裝尺寸圖/Installation size 端子排列圖/Terminal style

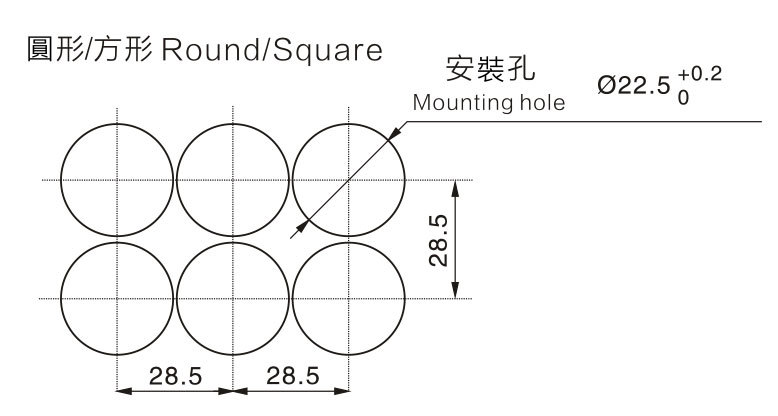

安裝尺寸圖/Installation size
注 : 安裝間距是小值，請考慮自身設備的作業性、使用的操作
性後再確定安裝孔間距。
Note: above installation gap is the min value, please determine the
installation hole gap according to equipment operation property
and using property.

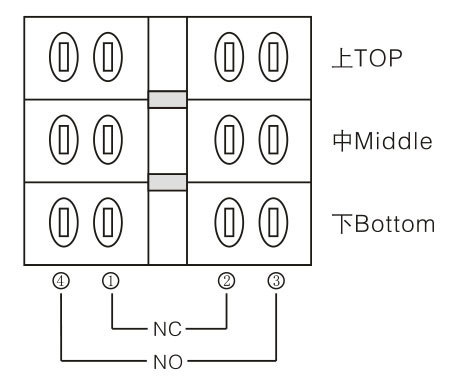

 端子排列圖/Terminal style
☐ 右側產品的底座看成正面時，端子排列順序及內部電路圖。
As shown at right, the base of product to be seen as tront side, which show terminal disposition and inside coil drawing.
☐ 產品出產時基本安裝觸點座 1C(1a+1b)，
在需要時請指定增加最多3C(1a+1b)。
Product assemble contact 1C(1a+1b),
if needed, Please appoint to add at least 3C(1a+1b)

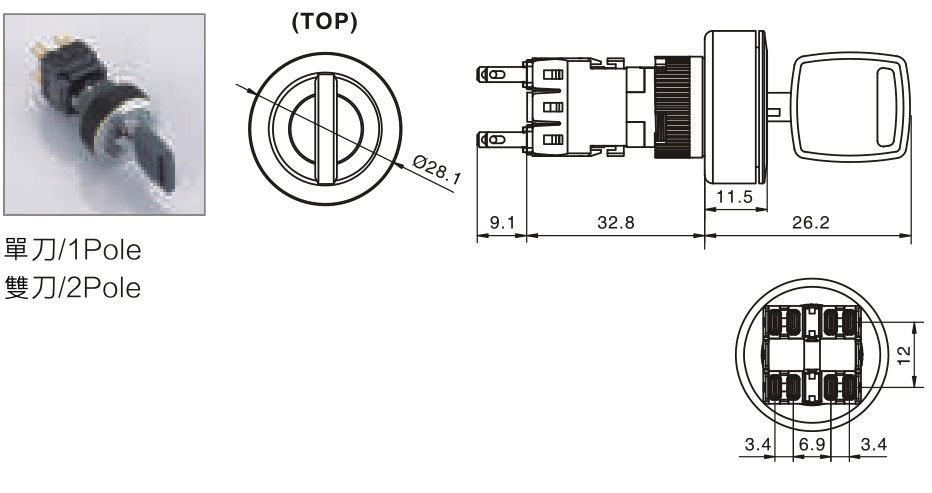

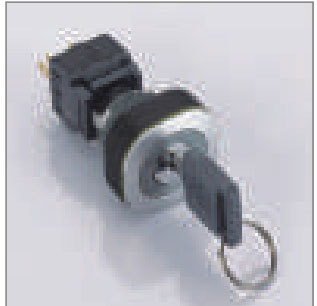

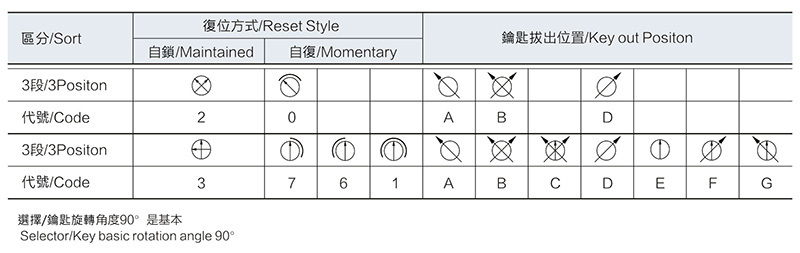

22M16鑰匙鈕開關/22M16 Key Switch Button


名稱 / 外觀
Product
appearance		 操作位規格
Operation		 觸點
Contact		 產品型號
Model		 燈罩顏色
Top Color


圓形/Round
圓形/Round
CE認證		 90° 2位
2
Postion		 操作位規格 自鎖/Maintained 單刀/SPDT 22M16-6112⏹︎ 請用下列
顏色編碼替換
型號中的"⏹︎"
色環顏色
操作位規格 自復/Momentary 單刀/SPDT 22M16-6110⏹︎
操作位規格 自鎖/Maintained 雙刀/DPDT 22M16-6122⏹︎
操作位規格 自復/Momentary 雙刀/DPDT 22M16-6120⏹︎
90° 3位
3
Postion		 操作位規格 自鎖/Maintained 雙刀/DPDT 22M16-7123⏹︎
操作位規格 左鎖右復/Left lock Right
reset		 雙刀/DPDT 22M16-7127⏹︎
操作位規格 左復右鎖/Left reset Right
lock		 雙刀/DPDT 22M16-7126⏹︎
操作位規格 自復/Momentary 雙刀/DPDT 22M16-7121⏹︎
操作位規格 自鎖/Maintained 三刀/TPDT 22M16-7133⏹︎
操作位規格 左鎖右復/Left lock Right
reset		 三刀/TPDT 22M16-7137⏹︎
操作位規格 左復右鎖/Left reset Right
lock		 三刀/TPDT 22M16-7136⏹︎
操作位規格 自復/Momentary 三刀/TPDT 22M16-7131⏹︎
方型/Square
方型/Square
CE認證		 90° 2位
2
Postion		 操作位規格 自鎖/Maintained 單刀/SPDT 22M16-6212⏹︎ 請用下列
顏色編碼替換
型號中的"⏹︎"
色環顏色
操作位規格 自復/Momentary 單刀/SPDT 22M16-6210⏹︎
操作位規格 自鎖/Maintained 雙刀/DPDT 22M16-6222⏹︎
操作位規格 自復/Momentary 雙刀/DPDT 22M16-6220⏹︎
90° 3位
3
Postion		 操作位規格 自鎖/Maintained 雙刀/DPDT 22M16-7223⏹︎
操作位規格 左鎖右復/Left lock Right
reset		 雙刀/DPDT 22M16-7227⏹︎
操作位規格 左復右鎖/Left reset Right
lock		 雙刀/DPDT 22M16-7226⏹︎
操作位規格 自復/Momentary 雙刀/DPDT 22M16-7221⏹︎
操作位規格 自鎖/Maintained 三刀/TPDT 22M16-7233⏹︎
操作位規格 左鎖右復/Left lock Right
reset		 三刀/TPDT 22M16-7237⏹︎
操作位規格 左復右鎖/Left reset Right
lock		 三刀/TPDT 22M16-7236⏹︎
操作位規格 自復/Momentary 三刀/TPDT 22M16-7231⏹︎

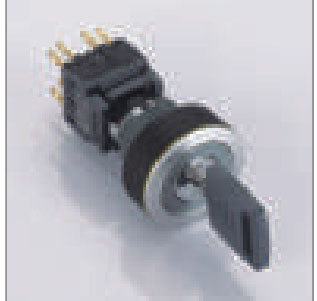

圓形鑰匙鈕 方型鑰匙鈕
圓形鑰匙鈕 方型鑰匙鈕

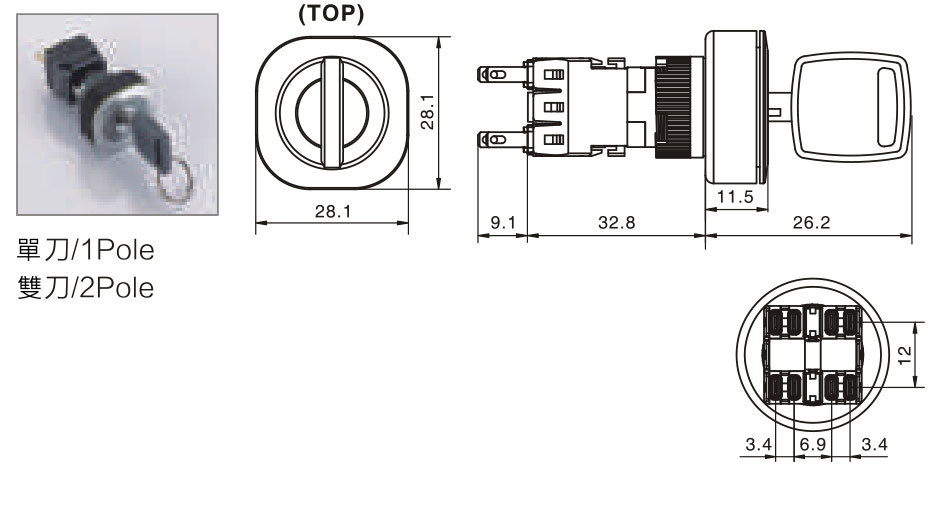

安裝尺寸圖/Installation size 端子排列圖/Terminal style
安裝尺寸圖/Installation size
注 : 安裝間距是小值，請考慮自身設備的作業性、使用的操作
性後再確定安裝孔間距。
Note: above installation gap is the min value, please determine the
installation hole gap according to equipment operation property
and using property.
☐右側產品的底座看成正面時,端子排列順序及內部電路圖。
As shown at right, the base of product to be seen as tront
side, which show terminal disposition and inside coil drawing.
☐產品出產時基本安裝觸點座1C(1a+1b),
在需要時請指定增加最多3C (1a+1b)。
Product assemble contact 1C(1a+1b),
if needed, Please appoint to add at least 3C(1a+1b)
