產品特點

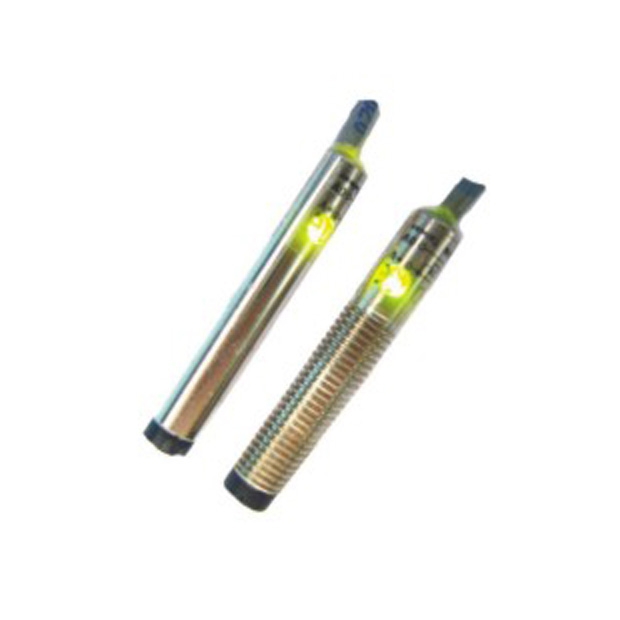

FFUBA圓柱型光電7Φ & M8系列
- 設計規格：
- 圓柱型設計，提供7ø和M8兩種規格。 - 檢測距離：
- 檢測距離約3cm。 - 電源要求：
- 使用電源DC 10-30V。 - LED動作指示燈：
- 配備高亮度LED動作指示燈。
產品規格
| 外形 Outline | 7ø | M8 |
|---|---|---|
| 型號 Model | PZ-H07N | PZ-H08N |
| 型式 Type | Reflex type | |
| 檢測距離 Sensing distance | 30 mm min. | |
| 應差 Hysteresis | 20% of sensing distance max. | |
| 應答時間 Response time | 1ms max. | |
| 發射光源 Emitter | Infrared LED | |
| 工作電壓 Operating voltage | 10 ~ 30VDC | |
| 電源漣波 Ripple of power | 20% peak to peak | |
| 耗電流 Current consumption | 15mA max. | |
| 指示燈 Pilot LED | Green : Power pilot ; Yellow : Operating pilot | |
| 輸出方式 Output method | NPN open collector | |
| 輸出狀態 Output status | NO | |
| 輸出電流 Output current | 150mA max. | |
| 殘留電壓 Residual voltage | 0.1V max. | |
| 洩漏電流 Leakage current | 0.8mA max. | |
| 保護電路 Protection circuit | Short circuit & polarity reversed protection | |
| 出線長度 Lead wire | 3c / 3.0ø x 3m | |
| 耐壓強度 Dielectric strength | 1kv / 1 minute min. | |
| 絕緣強度 Insulation strength | 100 MΩ/ 500vdc | |
| 工作環境 OP. circumstance | -20°C ~ +80°C ; 35% ~ 85% RH | |
| 保護等級 Protection class | IP-67 | |

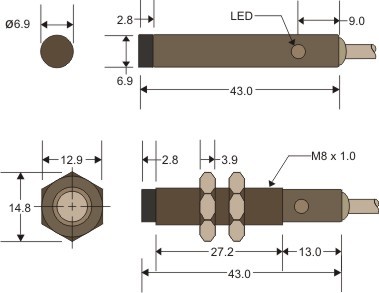

產品尺寸
產品電路特性
