FFUBA - 分離式按鈕(指示燈/按鈕開關) - F16系列 - 力通

FFUBA - 分離式按鈕(指示燈/按鈕開關) - F16系列 - 力通

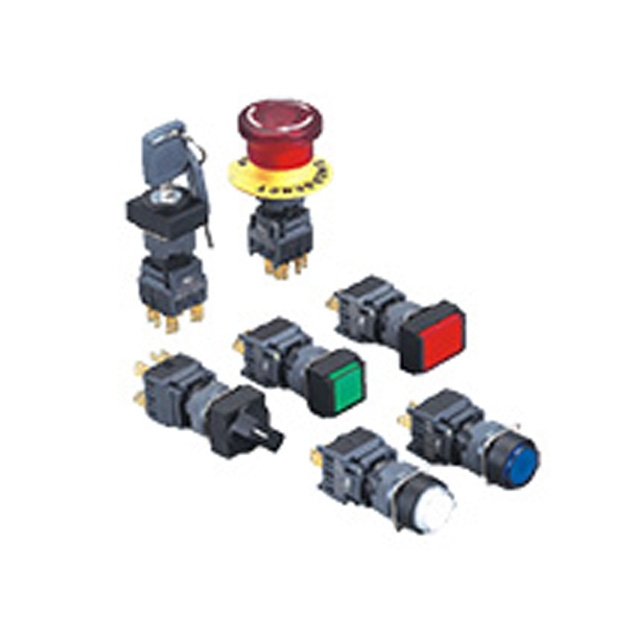

FFUBA - F16系列分離式按鈕提供16mm安裝孔徑，適配精巧面板與工業設備需求。採用可拆式結構設計，提升安裝靈活性與維修便利性。觸點採用3微米銀鍍金處理，兼顧高導電性與耐用性，確保長期穩定作動。具備IP65防護等級，能有效防止粉塵與水氣侵入，適用於多樣化工業環境。產品型式涵蓋帶鎖、無鎖與急停功能版本，對應不同操作與安全需求。搭配LED高亮冷光源，顯示清晰醒目，是一款結合實用性、視覺辨識與安裝便利性的控制面板元件解決方案。
－ ＋
加入詢價車
/
詳細介紹

產品特點



F16分離按鈕
目錄下載(繁體)



 分離式按鈕(指示燈/按鈕開關) - F16系列




  1. 安裝直徑：16mm，適合各種設備安裝要求。
  2. 防護等級：IP65，確保產品具有出色的防水防塵性能。
  3. 觸點：銀鍍金厚度為3μ，保證高耐久性和可靠的觸點功能。
  4. 設計：可拆分設計，使安裝和維護更加方便。
  5. 型號選擇：提供帶鎖、不帶鎖和急停三種型號，滿足不同應用需求。
  6. 顯示：LED超高亮冷光源燈顯示，確保在各種工作環境下的清晰可見。



產品規格




保護等級 Degree of Protection IP 65 Watertight/Olitight
觸點類型 Contact Configuration Single Pole,Double Pole
最大電壓 Maximum Voltage 250V AC/DC
熱電流 Thermal Current 5A
最小負載 Minimum Applicable Load 5V AC/DC,1mA
觸點材料 Comtact Material Gold-plated silver
端子接式 Terminal Style .110"Solder/Quick Connect
工作溫度 Operating Temperature -25°C to +55°C
工作濕度 Operating Humidity 45 to 85% RH
接觸電阻 Contact Resistance 50M Ω maximum
絕緣電阻 Insulation Resistance 100M Ω minimum(500V DC megger)
抗振性 Vibration Resistance 10 to 55Hz,amplitude 1.2mm p-p
保護等級 Degree of Protection >10g
電氣壽命 Electrical Life 100,000 operations minimum (at full rated load)
機械壽命 Mechanical Life Maintained:1,000,000 operations minimum
Momentary:1,000,000 operations minimum
Selectr/Keylock:250,000 operations minimum
耐壓 Dieletric Strength Switch Unit:2,000V AC,1min.between live/dead part and
terminals of different poles; 1,000V AC,1 minute between
termials of the same pole;
1,500V AC,1 minute between contact and lamp terminals.
illumination Unit:2,000V AC,1min.between live Part/ground
錫焊溫度 Soldering Temperature 20W/5 Seconds or 260C/3 seconds



觸點參數 / Contact Ratings
工作電壓 Working voltage 24V 110V 220V
AC(50/60Hz) 阻性 Resistive – 1.0A 0.5A
感性 Inductive – 0.7A 0.5A
DC 阻性 Resistive 1.0A 0.2A –
感性 Inductive 0.7A 0.1A –



LED 燈珠參數 / LED Ratings
額定電壓/Rated voltage 電流/Current
5V DC ± 5% 8mA
6V AC/DC(±10%) AC:A,R,W,Y:8mA
G,S:7mA
DC:A,R,W,Y:6mA
G,S:5mA
12V AC/DC(±10%) AC:9mA   DC:8mA
24V AC/DC(±10%) AC:9mA   DC:8mA

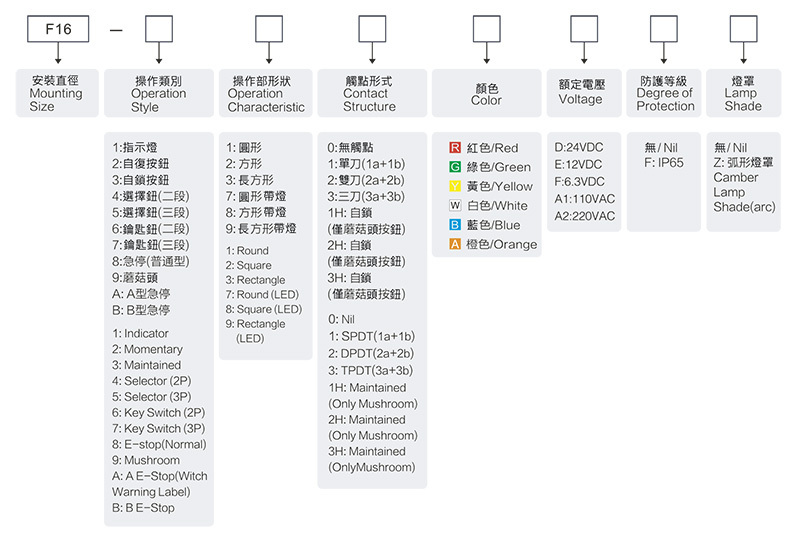

產品訂購編號



按鈕開關


按鈕開關

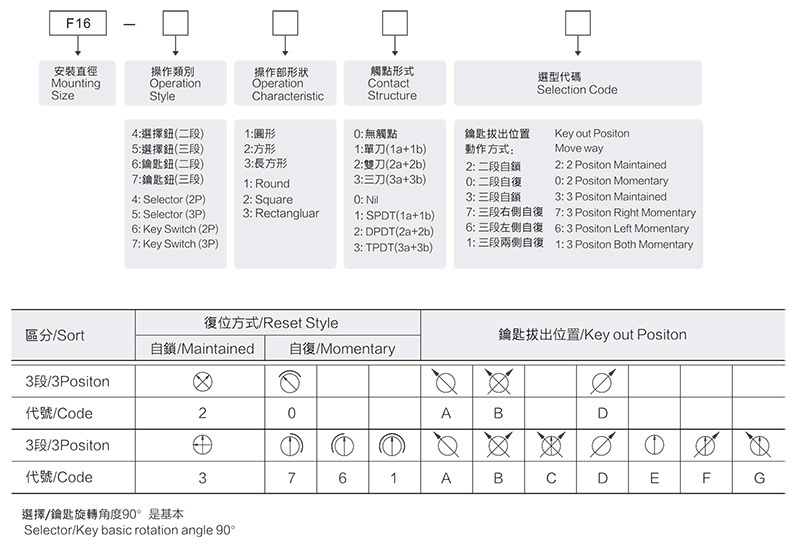

選擇和鑰匙開關

選擇和鑰匙開關



其他相關資料

F16指示燈/F16 Indicator


名稱/外觀
Product
appearance		 燈罩顏色
Top Color		 額定電壓
Rated Voltage
圓形/Round
F16-170⏹︎☐●
圓形/Round F16-170⏹︎☐●
RU認證CE認證CCC認證		 方型/Square
F16-180⏹︎☐●
方型/Square F16-180⏹︎☐●
RU認證CE認證CCC認證		 長方形/Rectangle
F16-190⏹︎☐●
長方形/Rectangle F16-190⏹︎☐●
RU認證CE認證CCC認證		 請用下列
顏色編碼替換
型號中的"☐"
燈罩顏色		 請用下列
顏色編碼替換
型號中的"●"
D:24VDC
E:12VDC
F:6.3VDC
A1:110VAC
A2:220VAC

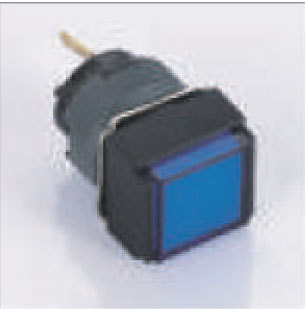

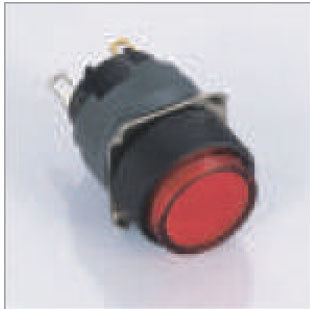

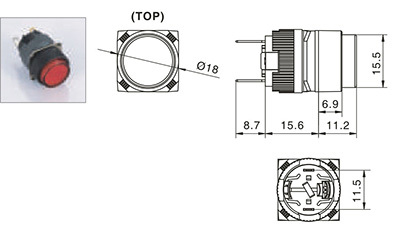

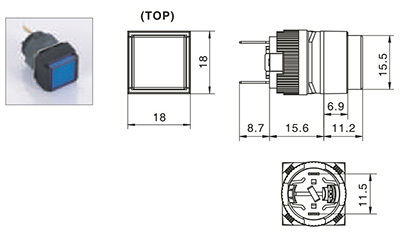

圓形指示燈 方型指示燈
圓形指示燈 方型指示燈

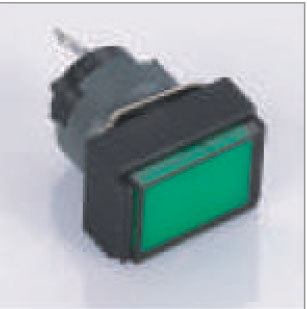

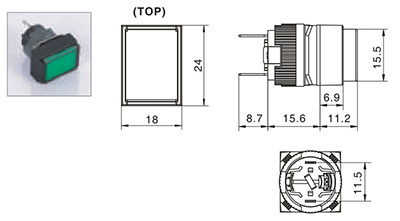

長方型指示燈
長方型指示燈
端子排列圖/Terminal style 燈珠電路圖/Contacts Circuit
端子排列圖/Terminal style
☐右側產品的底座看成正面時,端子排列順序及內部電路圖。
As shown at right, the base of product to be seen as tront
side, which show terminal disposition and inside coil drawing.
☐產品出產時基本安裝觸點座1C(1a+1b),
在需要時請指定增加最多3C (1a+1b)。
Product assemble contact 1C(1a+1b),
if needed, Please appoint to add at least 3C(1a+1b)
燈珠電路圖/Contacts Circuit
適用於交直流12VDC, 24VDC, 110VAC, 220VAC系列
for 12VDC, 24VDC, 110VAC, 220VAC



F16系列按鈕開關/F16 push button series

名稱/外觀
Product
appearance		 操作類別
Operation		 帶燈形式
Illuminated
Type		 觸點
Contact		 產品型號
Model		 燈罩顏色
Top Color		 額定電壓
Rated Voltage
圓形/Round
圓形/Round
RU認證
CE認證CCC認證		 自復
Momentary		 不帶燈
Without
LED		 單刀
/SPDT		 F16-211☐● 請用下列
顏色編碼替
換型號中
的"☐"
燈罩顏色		 請用下列
顏色編碼替換
型號中的"●"
D:24VDC
E:12VDC
F:6.3VDC
A1:110VAC
A2:220VAC
雙刀
/DPDT		 F16-212☐●
三刀
/TPDT		 F16-213☐●
帶燈
With LED		 單刀
/SPDT		 F16-271☐●
雙刀
/DPDT		 F16-272☐●
三刀
/TPDT		 F16-273☐●
自鎖
Maintained		 不帶燈
Without
LED		 單刀
/SPDT		 F16-311☐●
雙刀
/DPDT		 F16-312☐●
三刀
/TPDT		 F16-313☐●
帶燈
With LED		 單刀
/SPDT		 F16-371☐●
雙刀
/DPDT		 F16-372☐●
三刀
/TPDT		 F16-373☐●
方型/Square
方型/Square
RU認證
CE認證CCC認證		 自復
Momentary		 不帶燈
Without
LED		 單刀
/SPDT		 F16-221☐● 請用下列
顏色編碼替
換型號中
的"☐"
燈罩顏色		 請用下列
顏色編碼替換
型號中的"●"
D:24VDC
E:12VDC
F:6.3VDC
A1:110VAC
A2:220VAC
雙刀
/DPDT		 F16-222☐●
三刀
/TPDT		 F16-223☐●
帶燈
With LED		 單刀
/SPDT		 F16-281☐●
雙刀
/DPDT		 F16-282☐●
三刀
/TPDT		 F16-283☐●
自鎖
Maintained		 不帶燈
Without
LED		 單刀
/SPDT		 F16-321☐●
雙刀
/DPDT		 F16-322☐●
三刀
/TPDT		 F16-323☐●
帶燈
With LED		 單刀
/SPDT		 F16-381☐●
雙刀
/DPDT		 F16-382☐●
三刀
/TPDT		 F16-383☐●
長方型/Rectangle
長方型/Rectangle
RU認證
CE認證CCC認證		 自復
Momentary		 不帶燈
Without
LED		 單刀
/SPDT		 F16-231☐● 請用下列
顏色編碼替
換型號中
的"☐"
燈罩顏色		 請用下列
顏色編碼替換
型號中的"●"
D:24VDC
E:12VDC
F:6.3VDC
A1:110VAC
A2:220VAC
雙刀
/DPDT		 F16-232☐●
三刀
/TPDT		 F16-233​☐●
帶燈
With LED		 單刀
/SPDT		 F16-291​☐●
雙刀
/DPDT		 F16-292​☐●
三刀
/TPDT		 F16-293​☐●
自鎖
Maintained		 不帶燈
Without
LED		 單刀
/SPDT		 F16-331☐●
雙刀
/DPDT		 F16-332☐●
三刀
/TPDT		 F16-333☐●
帶燈
With LED		 單刀
/SPDT		 F16-391☐●
雙刀
/DPDT		 F16-392☐●
三刀
/TPDT		 F16-393☐●

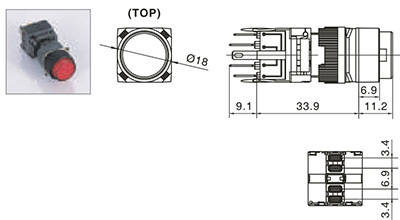

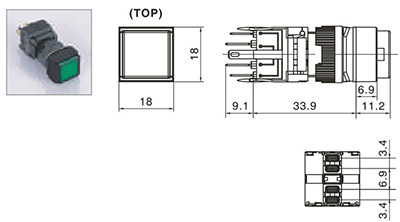

圓形鈕 方型鈕
圓形鈕 方型鈕

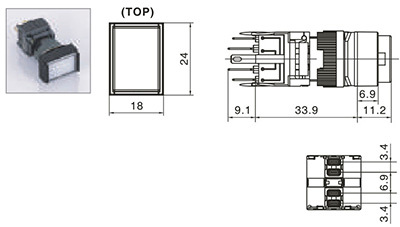

長方型鈕
長方型鈕

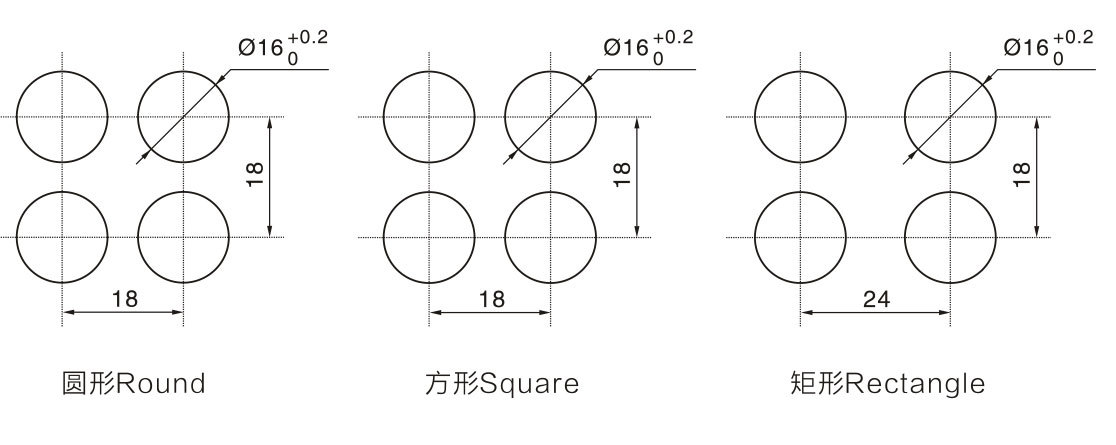

安裝尺寸圖/Installation size
安裝尺寸圖/Installation size

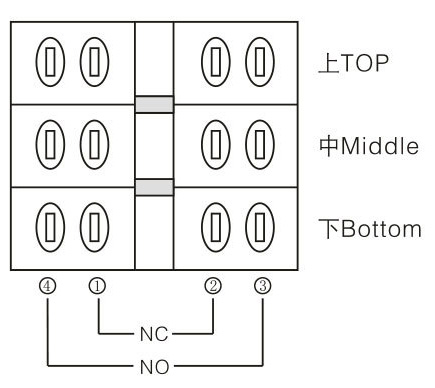

端子排列圖/Terminal style
端子排列圖/Terminal style
☐右側產品的底座看成正面時,端子排列順序及內部電路圖。
As shown at right, the base of product to be seen as trontside, which show terminal disposition and inside coil drawing.
☐產品出產時基本安裝觸點座1C(1a+1b),在需要時請指定增加最多3C (1a+1b)。
Product assemble contact 1C(1a+1b),if needed, Please appoint to add at least 3C(1a+1b)

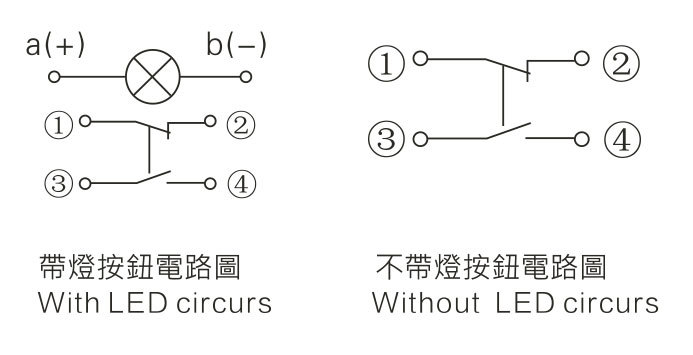

接線圖/Contacts Circult 燈珠電路圖/Contacts Circuit
接線圖/Contacts Circult
燈珠電路圖/Contacts Circuit
適用於交直流12VDC, 24VDC, 110VAC, 220VAC系列
for 12VDC, 24VDC, 110VAC, 220VAC
名稱/外觀
Product
appearance		 操作類別
Operation		 帶燈形式
Illuminated
Type		 觸點
Contact		 產品型號
Model		 燈罩顏色
Top Color		 額定電壓
Rated Voltage
圓形/Round
圓形/Round
RU認證
CE認證CCC認證		 自復
Momentary		 不帶燈
Without
LED		 單刀
/SPDT		 F16-911☐● 請用下列
顏色編碼替
換型號中
的"☐"
燈罩顏色		 請用下列
顏色編碼替換
型號中的"●"
D:24VDC
E:12VDC
F:6.3VDC
A1:110VAC
A2:220VAC
雙刀
/DPDT		 F16-912☐●
三刀
/TPDT		 F16-913☐●
帶燈
With LED		 單刀
/SPDT		 F16-971☐●
雙刀
/DPDT		 F16-972☐●
三刀
/TPDT		 F16-973☐●
自鎖
Maintained		 不帶燈
Without
LED		 單刀
/SPDT		 F16-911H☐●
雙刀
/DPDT		 F16-912H☐●
三刀
/TPDT		 F16-913H☐●
帶燈
With LED		 單刀
/SPDT		 F16-971H☐●
雙刀
/DPDT		 F16-972H☐●
三刀
/TPDT		 F16-973H☐●
方型/Square
方型/Square
RU認證
CE認證CCC認證		 自復
Momentary		 不帶燈
Without
LED		 單刀
/SPDT		 F16-921☐● 請用下列
顏色編碼替
換型號中
的"☐"
燈罩顏色		 請用下列
顏色編碼替換
型號中的"●"
D:24VDC
E:12VDC
F:6.3VDC
A1:110VAC
A2:220VAC
雙刀
/DPDT		 F16-922☐●
三刀
/TPDT		 F16-923☐●
帶燈
With LED		 單刀
/SPDT		 F16-981☐●
雙刀
/DPDT		 F16-982☐●
三刀
/TPDT		 F16-983☐●
自鎖
Maintained		 不帶燈
Without
LED		 單刀
/SPDT		 F16-921H☐●
雙刀
/DPDT		 F16-922H☐●
三刀
/TPDT		 F16-923H☐●
帶燈
With LED		 單刀
/SPDT		 F16-981H☐●
雙刀
/DPDT		 F16-982H☐●
三刀
/TPDT		 F16-983H☐●
長方型/Rectangle
長方型/Rectangle
RU認證
CE認證CCC認證		 自復
Momentary		 不帶燈
Without
LED		 單刀
/SPDT		 F16-931☐● 請用下列
顏色編碼替
換型號中
的"☐"
燈罩顏色		 請用下列
顏色編碼替換
型號中的"●"
D:24VDC
E:12VDC
F:6.3VDC
A1:110VAC
A2:220VAC
雙刀
/DPDT		 F16-932☐●
三刀
/TPDT		 F16-933​☐●
帶燈
With LED		 單刀
/SPDT		 F16-991​☐●
雙刀
/DPDT		 F16-992​☐●
三刀
/TPDT		 F16-993​☐●
自鎖
Maintained		 不帶燈
Without
LED		 單刀
/SPDT		 F16-931H☐●
雙刀
/DPDT		 F16-932H☐●
三刀
/TPDT		 F16-933H☐●
帶燈
With LED		 單刀
/SPDT		 F16-991H☐●
雙刀
/DPDT		 F16-992H☐●
三刀
/TPDT		 F16-993H☐●
圓形鈕 方型鈕
圓形鈕 方型鈕
長方型鈕
長方型鈕
安裝尺寸圖/Installation size
安裝尺寸圖/Installation size
端子排列圖/Terminal style
端子排列圖/Terminal style
☐右側產品的底座看成正面時,端子排列順序及內部電路圖。
As shown at right, the base of product to be seen as trontside, which show terminal disposition and inside coil drawing.
☐產品出產時基本安裝觸點座1C(1a+1b),在需要時請指定增加最多3C (1a+1b)。
Product assemble contact 1C(1a+1b),if needed, Please appoint to add at least 3C(1a+1b)
接線圖/Contacts Circult 燈珠電路圖/Contacts Circuit
接線圖/Contacts Circult
燈珠電路圖/Contacts Circuit
適用於交直流12VDC, 24VDC, 110VAC, 220VAC系列
for 12VDC, 24VDC, 110VAC, 220VAC
