FFUBA - 分離式按鈕(選擇鈕/鑰匙鈕開關) - F16系列 - 力通

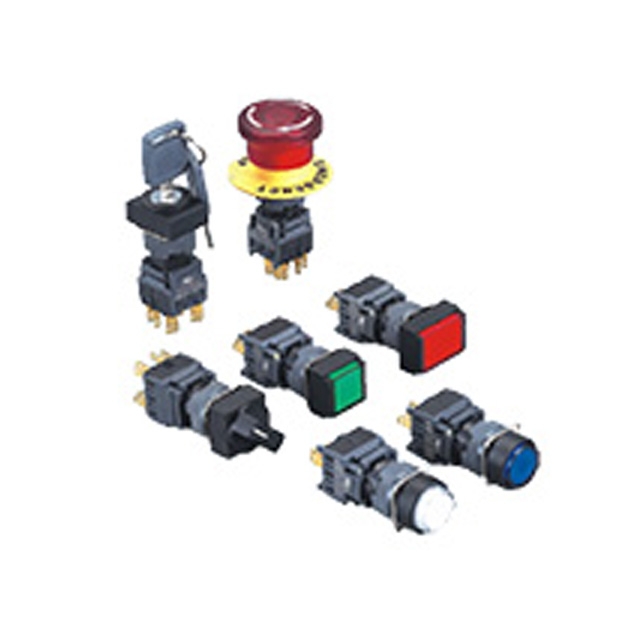

FFUBA - F16系列分離式選擇鈕／鑰匙鈕開關專為緊湊型面板設計，採用16mm標準安裝孔徑，適配設備靈活性高。觸點使用3μ銀鍍金材質，導電穩定、接觸壽命長。具備IP65防水防塵保護等級，能於潮濕、多塵等工業環境中穩定運作。全系列支援多種型號，如帶鎖、不帶鎖與急停結構，靈活應用於各種控制介面與安全機制。設計採可拆分式結構，安裝維護便利，搭配LED超高亮冷光源指示，提供清晰辨識效果與美觀外觀，是兼具功能、安全與視覺識別的理想控制面板元件。

產品特點

F16分離按鈕
目錄下載(繁體)

分離式按鈕(指示燈/按鈕開關) - F16系列

安裝直徑：16mm，適合各種設備安裝要求。
防護等級：IP65，確保產品具有出色的防水防塵性能。
觸點：銀鍍金厚度為3μ，保證高耐久性和可靠的觸點功能。
設計：可拆分設計，使安裝和維護更加方便。
型號選擇：提供帶鎖、不帶鎖和急停三種型號，滿足不同應用需求。
顯示：LED超高亮冷光源燈顯示，確保在各種工作環境下的清晰可見。

產品規格

保護等級 Degree of Protection	IP 65 Watertight/Olitight
觸點類型 Contact Configuration	Single Pole,Double Pole
最大電壓 Maximum Voltage	250V AC/DC
熱電流 Thermal Current	5A
最小負載 Minimum Applicable Load	5V AC/DC,1mA
觸點材料 Comtact Material	Gold-plated silver
端子接式 Terminal Style	.110"Solder/Quick Connect
工作溫度 Operating Temperature	-25°C to +55°C
工作濕度 Operating Humidity	45 to 85% RH
接觸電阻 Contact Resistance	50M Ω maximum
絕緣電阻 Insulation Resistance	100M Ω minimum(500V DC megger)
抗振性 Vibration Resistance	10 to 55Hz,amplitude 1.2mm p-p
保護等級 Degree of Protection	>10g
電氣壽命 Electrical Life	100,000 operations minimum (at full rated load)
機械壽命 Mechanical Life	Maintained:1,000,000 operations minimum Momentary:1,000,000 operations minimum Selectr/Keylock:250,000 operations minimum
耐壓 Dieletric Strength	Switch Unit:2,000V AC,1min.between live/dead part and terminals of different poles; 1,000V AC,1 minute between termials of the same pole; 1,500V AC,1 minute between contact and lamp terminals. illumination Unit:2,000V AC,1min.between live Part/ground
錫焊溫度 Soldering Temperature	20W/5 Seconds or 260C/3 seconds

觸點參數 / Contact Ratings
工作電壓 Working voltage		24V	110V	220V
AC(50/60Hz)	阻性 Resistive	–	1.0A	0.5A
AC(50/60Hz)	感性 Inductive	–	0.7A	0.5A
DC	阻性 Resistive	1.0A	0.2A	–
DC	感性 Inductive	0.7A	0.1A	–

LED 燈珠參數 / LED Ratings
額定電壓/Rated voltage	電流/Current
5V DC ± 5%	8mA
6V AC/DC(±10%)	AC:A,R,W,Y:8mA G,S:7mA DC:A,R,W,Y:6mA G,S:5mA
12V AC/DC(±10%)	AC:9mA DC:8mA
24V AC/DC(±10%)	AC:9mA DC:8mA

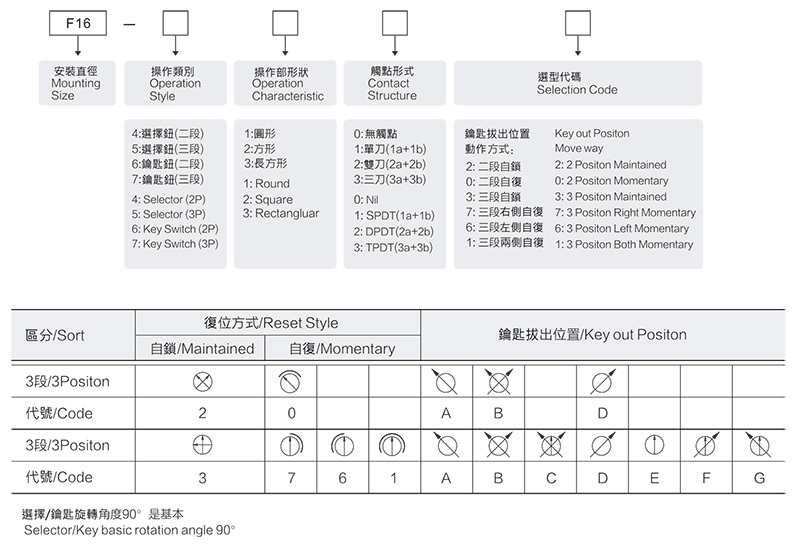

產品訂購編號

按鈕開關

按鈕開關

選擇和鑰匙開關

其他相關資料

F16選擇鈕/F16 Selector Switch Button

F16選擇鈕/F16 Selector Switch Button

名稱/外觀 Product appearance	操作類別 Operation		觸點 Contact	產品型號 Model
圓形/Round	90° 2位 2 Postion	自鎖/Maintained	單刀/SPDT	F16-4112
		自復/Momentary	單刀/SPDT	F16-4110
		自鎖/Maintained	雙刀/DPDT	F16-4122
		自復/Momentary	雙刀/DPDT	F16-4120
	90° 3位 3 Postion	自鎖/Maintained	雙刀/DPDT	F16-5123
		左鎖右復/Left lock Right reset	雙刀/DPDT	F16-5127
		左復右鎖/Left reset Right lock	雙刀/DPDT	F16-5126
		自復/Momentary	雙刀/DPDT	F16-5121
		自鎖/Maintained	三刀/TPDT	F16-5133
		左鎖右復/Left lock Right reset	三刀/TPDT	F16-5137
		左復右鎖/Left reset Right lock	三刀/TPDT	F16-5136
		自復/Momentary	三刀/TPDT	F16-5131
方型/Square	90° 2位 2 Postion	自鎖/Maintained	單刀/SPDT	F16-4212
		自復/Momentary	單刀/SPDT	F16-4210
		自鎖/Maintained	雙刀/DPDT	F16-4222
		自復/Momentary	雙刀/DPDT	F16-4220
	90° 3位 3 Postion	自鎖/Maintained	雙刀/DPDT	F16-5223
		左鎖右復/Left lock Right reset	雙刀/DPDT	F16-5227
		左復右鎖/Left reset Right lock	雙刀/DPDT	F16-5226
		自復/Momentary	雙刀/DPDT	F16-5221
		自鎖/Maintained	三刀/TPDT	F16-5233
		左鎖右復/Left lock Right reset	三刀/TPDT	F16-5237
		左復右鎖/Left reset Right lock	三刀/TPDT	F16-5236
		自復/Momentary	三刀/TPDT	F16-5231
長方型/Rectangle	90° 2位 2 Postion	自鎖/Maintained	單刀/SPDT	F16-4312
		自復/Momentary	單刀/SPDT	F16-4310
		自鎖/Maintained	雙刀/DPDT	F16-4322
		自復/Momentary	雙刀/DPDT	F16-4320
	90° 3位 3 Postion	自鎖/Maintained	雙刀/DPDT	F16-5323
		左鎖右復/Left lock Right reset	雙刀/DPDT	F16-5327
		左復右鎖/Left reset Right lock	雙刀/DPDT	F16-5326
		自復/Momentary	雙刀/DPDT	F16-5321
		自鎖/Maintained	三刀/TPDT	F16-5333
		左鎖右復/Left lock Right reset	三刀/TPDT	F16-5337
		左復右鎖/Left reset Right lock	三刀/TPDT	F16-5336
		自復/Momentary	三刀/TPDT	F16-5331

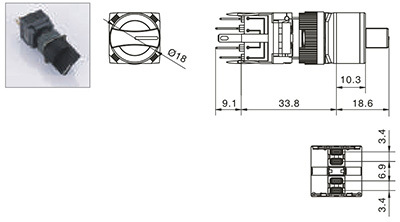

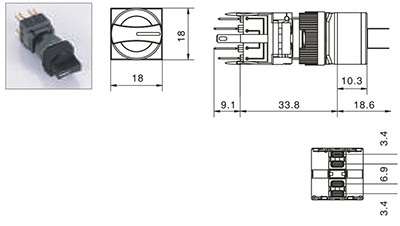

圓形選擇鈕		方型選擇鈕

長方型選擇鈕

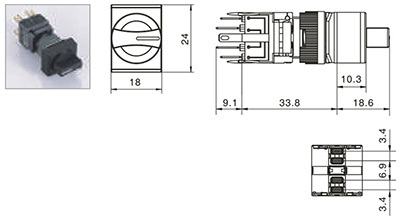

安裝尺寸圖/Installation size

燈珠電路圖/Contacts Circuit		端子排列圖/Terminal style
適用於交直流12VDC, 24VDC,110VAC, 220VAC系列 for 12VDC, 24VDC, 110VAC, 220VAC		☐右側產品的底座看成正面時，端子排列順序及內部電路圖。 As shown at right, the base of product to be seen as tront side, which show terminal disposition and inside coil drawing. ☐產品出產時基本安裝觸點座1C(1a+1b), 在需要時請指定增加最多3C (1a+1b)。 Product assemble contact 1C(1a+1b), if needed, Please appoint to add at least 3C(1a+1b)

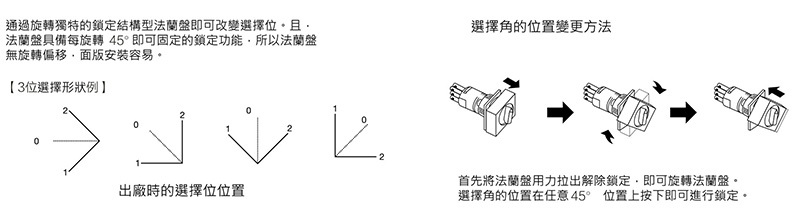

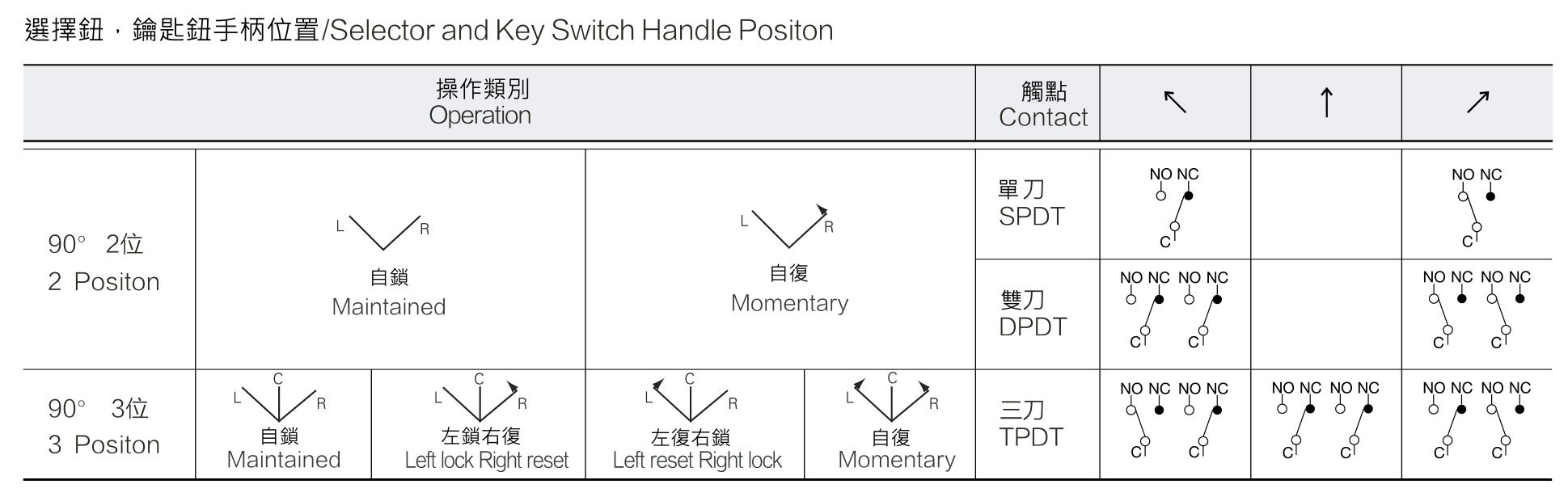

選擇鈕，鑰匙鈕手柄位置

F16鑰匙鈕開關/F16 Key Switch Button

名稱/外觀 Product appearance	操作類別 Operation		觸點 Contact	產品型號 Model
圓形/Round	90° 2位 2 Postion	自鎖/Maintained	單刀/SPDT	F16-6112
		自復/Momentary	單刀/SPDT	F16-6110
		自鎖/Maintained	雙刀/DPDT	F16-6122
		自復/Momentary	雙刀/DPDT	F16-6120
	90° 3位 3 Postion	自鎖/Maintained	雙刀/DPDT	F16-7123
		左鎖右復/Left lock Right reset	雙刀/DPDT	F16-7127
		左復右鎖/Left reset Right lock	雙刀/DPDT	F16-7126
		自復/Momentary	雙刀/DPDT	F16-7121
		自鎖/Maintained	三刀/TPDT	F16-7133
		左鎖右復/Left lock Right reset	三刀/TPDT	F16-7137
		左復右鎖/Left reset Right lock	三刀/TPDT	F16-7136
		自復/Momentary	三刀/TPDT	F16-7131
方型/Square	90° 2位 2 Postion	自鎖/Maintained	單刀/SPDT	F16-6212
		自復/Momentary	單刀/SPDT	F16-6210
		自鎖/Maintained	雙刀/DPDT	F16-6222
		自復/Momentary	雙刀/DPDT	F16-6220
	90° 3位 3 Postion	自鎖/Maintained	雙刀/DPDT	F16-7223
		左鎖右復/Left lock Right reset	雙刀/DPDT	F16-7227
		左復右鎖/Left reset Right lock	雙刀/DPDT	F16-7226
		自復/Momentary	雙刀/DPDT	F16-7221
		自鎖/Maintained	三刀/TPDT	F16-7233
		左鎖右復/Left lock Right reset	三刀/TPDT	F16-7237
		左復右鎖/Left reset Right lock	三刀/TPDT	F16-7236
		自復/Momentary	三刀/TPDT	F16-7231
長方型/Rectangle	90° 2位 2 Postion	自鎖/Maintained	單刀/SPDT	F16-6312
		自復/Momentary	單刀/SPDT	F16-6310
		自鎖/Maintained	雙刀/DPDT	F16-6322
		自復/Momentary	雙刀/DPDT	F16-6320
	90° 3位 3 Postion	自鎖/Maintained	雙刀/DPDT	F16-7323
		左鎖右復/Left lock Right reset	雙刀/DPDT	F16-7327
		左復右鎖/Left reset Right lock	雙刀/DPDT	F16-7326
		自復/Momentary	雙刀/DPDT	F16-7321
		自鎖/Maintained	三刀/TPDT	F16-7333
		左鎖右復/Left lock Right reset	三刀/TPDT	F16-7337
		左復右鎖/Left reset Right lock	三刀/TPDT	F16-7336
		自復/Momentary	三刀/TPDT	F16-7331

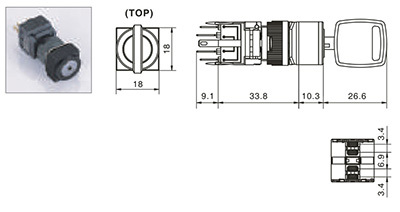

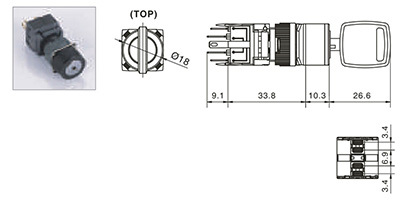

圓形鑰匙鈕		方型鑰匙鈕

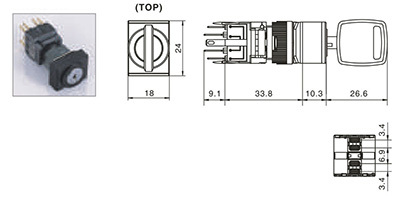

長方型鑰匙鈕

安裝尺寸圖/Installation size

端子排列圖/Terminal style
☐右側產品的底座看成正面時，端子排列順序及內部電路圖。 As shown at right, the base of product to be seen as tront side, which show terminal disposition and inside coil drawing. ☐產品出產時基本安裝觸點座1C(1a+1b),在需要時請指定增加最多3C (1a+1b)。 Product assemble contact 1C(1a+1b),if needed, Please appoint to add at least 3C(1a+1b)

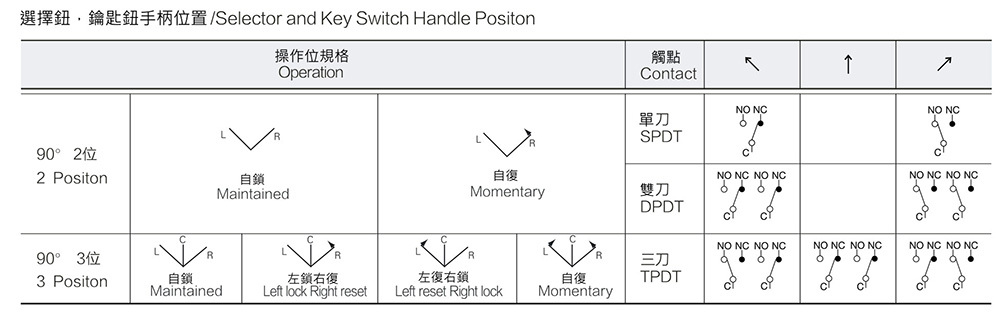

選擇鈕，鑰匙鈕手柄位置
