FFUBA - FP01系列 - 流量壓力二合一傳感器 - 力通

FFUBA - FP01系列為整合流量與壓力偵測的高性價比傳感器，具備±3%F.S.流量與±2%F.S.壓力量測精度，兼具電子顯示、NPN/PNP開關、類比電壓與電流輸出，以及累計脈衝輸出。支援RS-485 MODBUS通訊介面，便於與各類設備整合，是自動化監控、製程優化與資料串接的理想選擇。

產品特點

FP01傳感器
目錄下載(繁體) FP01傳感器
說明書下載(繁體)

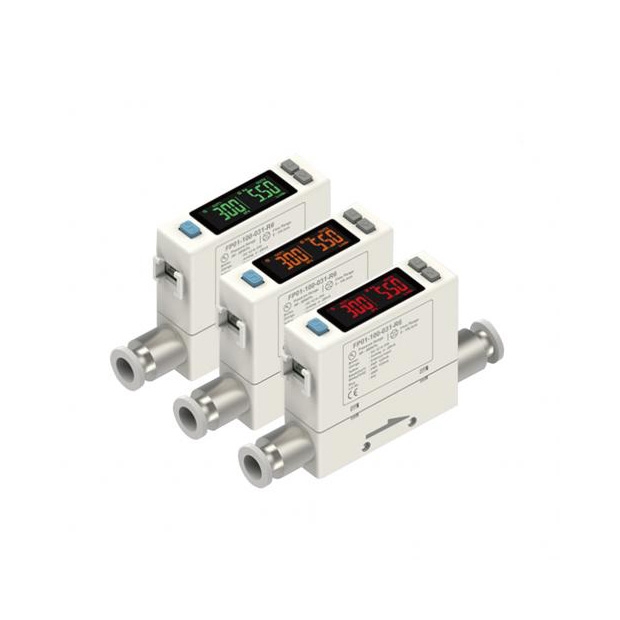

FP01系列-流量壓力二合一傳感器

FP01系列-流量壓力二合一傳感器

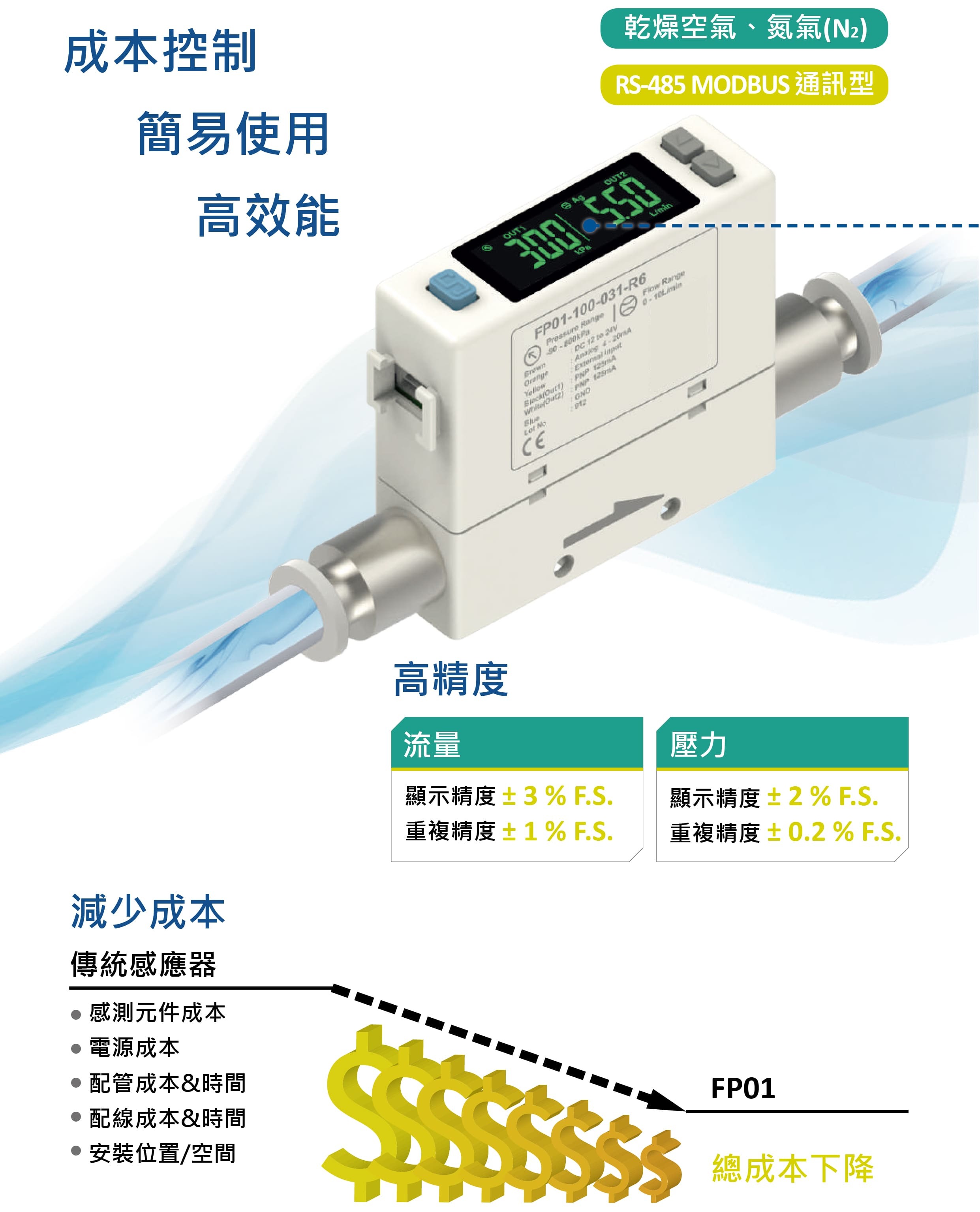

成本效益：減少成本，簡易使用，高效能。
高精度測量：
- 流量：顯示精度±3%F.S.，重複精度±1%F.S.
- 壓力：顯示精度±2%F.S.，重複精度±0.2%F.S.

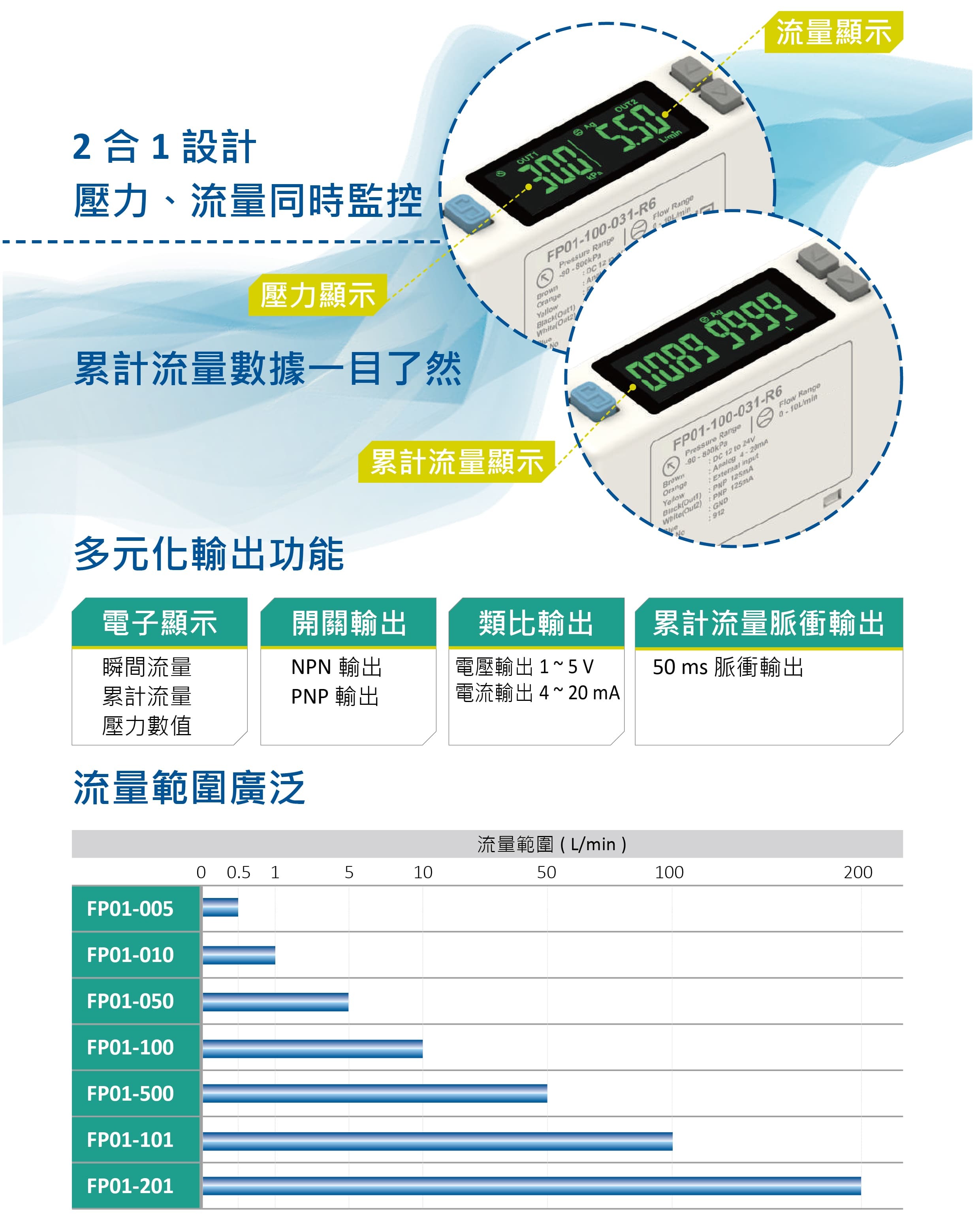

二合一設計：壓力和流量同時監控，累計流量數據清晰明瞭。
多元化輸出功能：

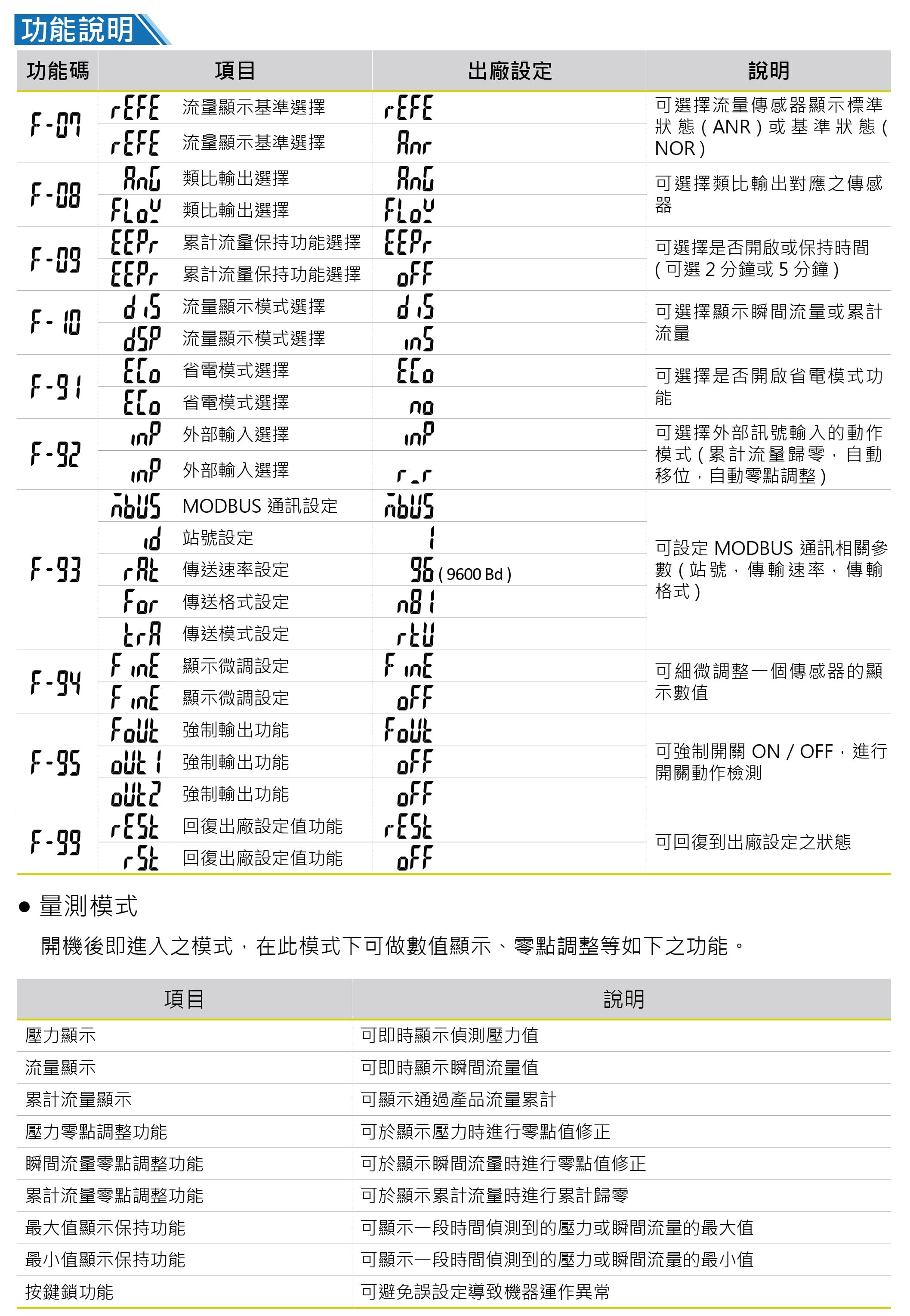

- 電子顯示：瞬間流量、累計流量、壓力數值。
- 開關輸出：NPN輸出和PNP輸出。
- 類比輸出：1~5V電壓輸出和4~20mA電流輸出。
- 累計流量脈衝輸出：50ms脈衝輸出。

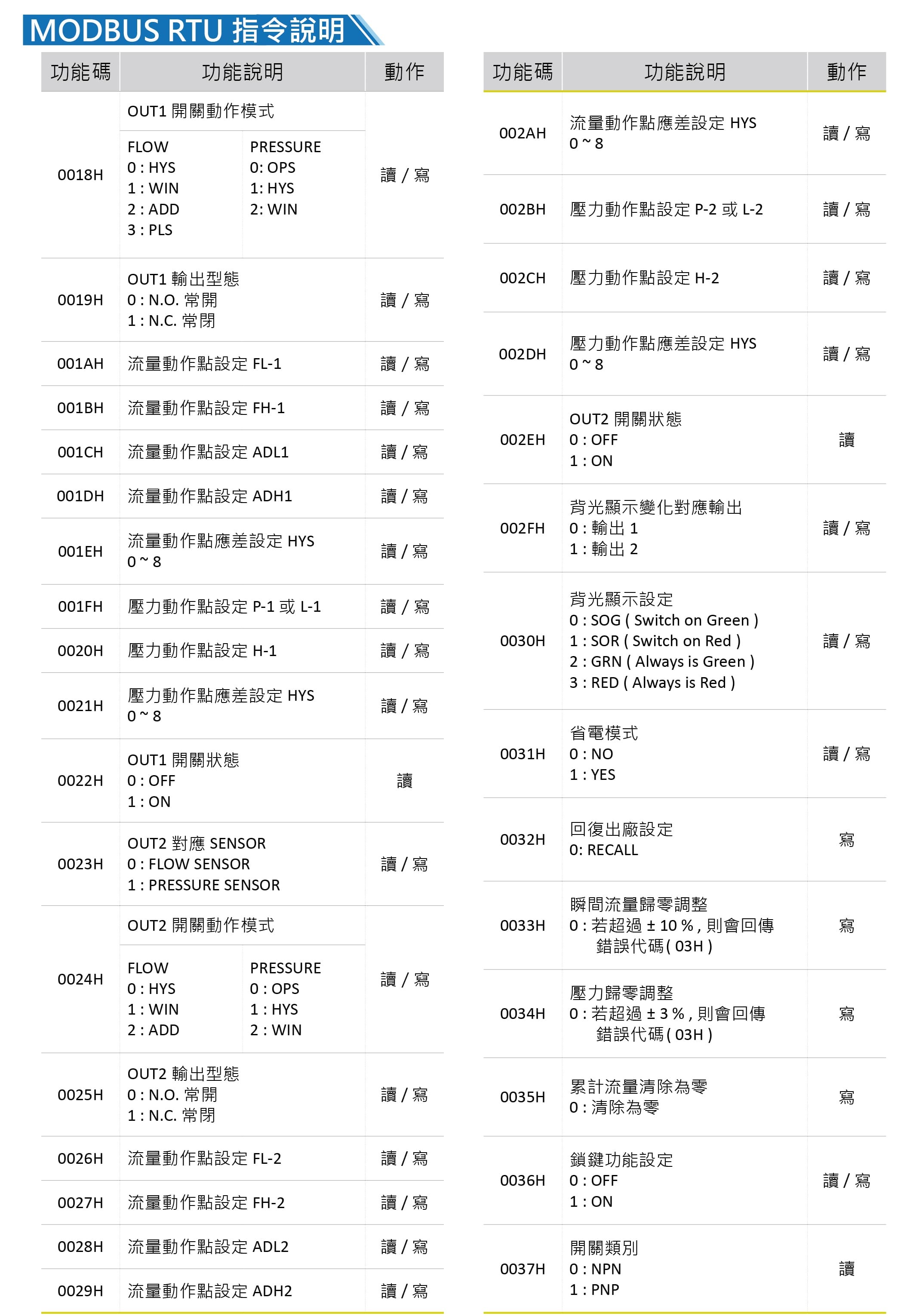

通訊：支持RS-485 MODBUS通訊，便於數據傳輸和設備整合。

產品規格

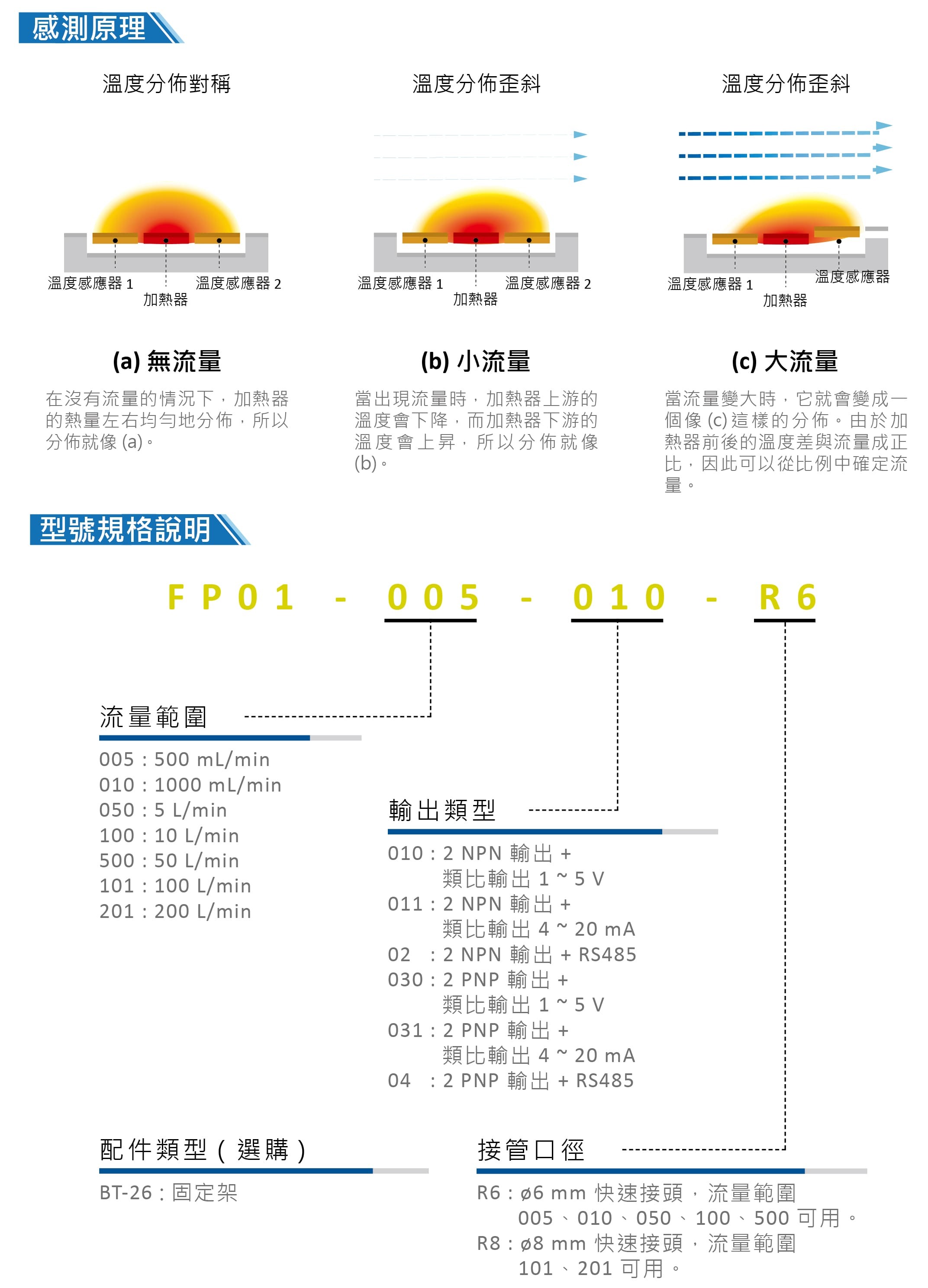

型號				005	010	050	100	500	101	201
適用氣體				乾燥空氣 ‧ 氮氣(N²) ‧ 非腐蝕性 ‧ 不可燃性
感測元件	流量感測	額定流量範圍		0~500 mL/min	0~1000 mL/min	0~5 L/min	0~10 L/min	0~50 L/min	0~100 L/min	0~200 L/min
	流量感測	檢測方向		單向
	壓力感測	額定壓力範圍		-90 ~ 800 kPa
				4位*4位，7段LCD顯示器(紅色/綠色/橘色)
顯示	瞬間流量	顯示範圍		0~500 mL/min	0~1000 mL/min	0~5.00 L/min	0~10.00 L/min	0~50.0 L/min	0~100.0 L/min	0~200 L/min
		顯示最小單位	LPM	1 mL/min	1 mL/min	0.01 L/min	0.01 L/min	0.1 L/min	0.1 L/min	1 L/min
		顯示最小單位	CPM*1	0.01 ft³/min	0.01 ft³/min	0.1 ft³/min	0.1 ft³/min	1 ft³/min	1 ft³/min	1 ft³/min
	累計流量	顯示範圍		99999999 mL	99999999 mL	999999.99 L	999999.99 L	9999999.9 L	9999999.9 L	99999999 L
		顯示最小單位*1		1mL	1mL	0.01L	0.01L	0.1L	0.1L	1L
		顯示最小單位*1		0.01ft³	0.01ft³	0.1ft³	0.1ft³	1ft³	1ft³	1ft³
	壓力顯示	顯示範圍		-100 ~ 1000kPa
		顯示最小單位	kPa	1
			kgf/cm²	0.01
			bar	0.01
			psi	0.1
精度	流量感測	精度保證範圍		2 ~ 100% F.S.
		顯示精度		± 3% F.S.± 1 digit*2
		類比輸出精度		± 5% F.S.*2
		重複精度		± 1% F.S. ± 1 digit*3
		直線性		± 3% F.S.*3
		溫度特性		± 2 % F.S. (15 ~ 35℃)；± 5 % F.S. ( 0 ~ 15℃，35 ~ 50℃ ) (*3比較)
		壓力特性		± 5% F.S. ± 1 digit*4
	壓力感測	精度保證範圍		0 ~ 100% F.S.
		顯示精度		± 2% F.S. ± 1 digit*5
		類比輸出精度		± 2.5% F.S.*5
		重複精度		± 0.2 % F.S. ± 1 digit*5
		直線性		± 1 % F.S. *5
		溫度特性		± 2 % F.S. (*5比較)

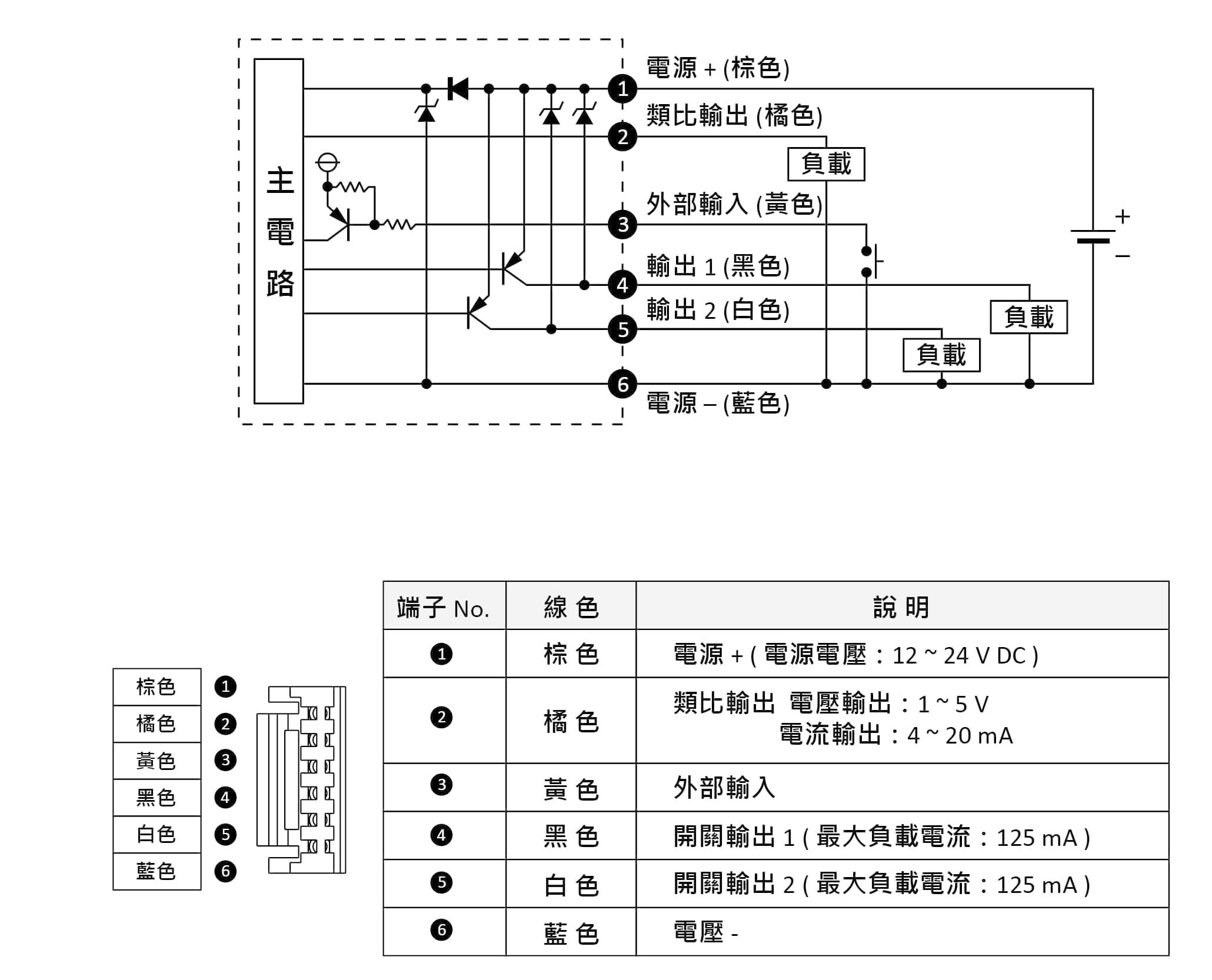

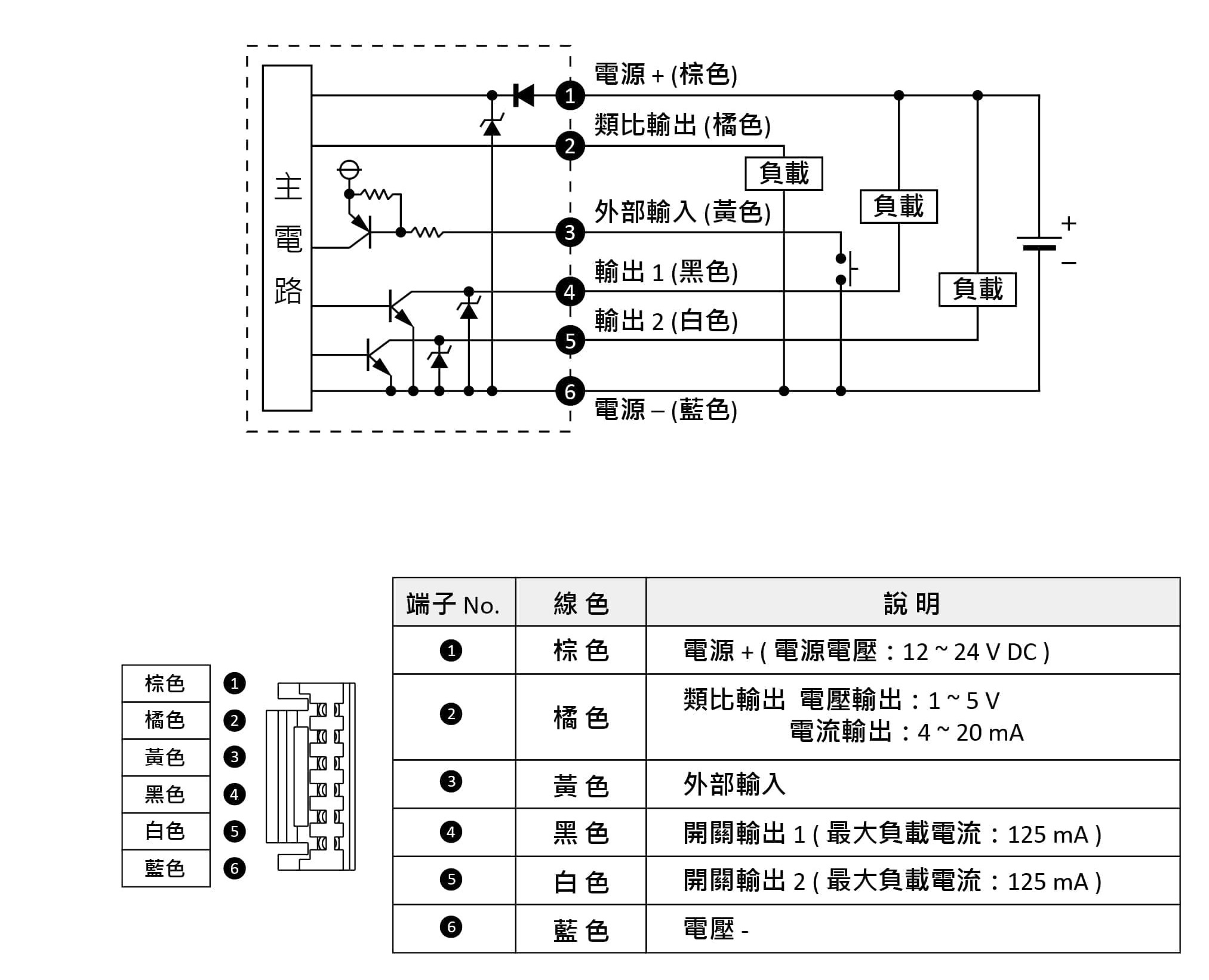

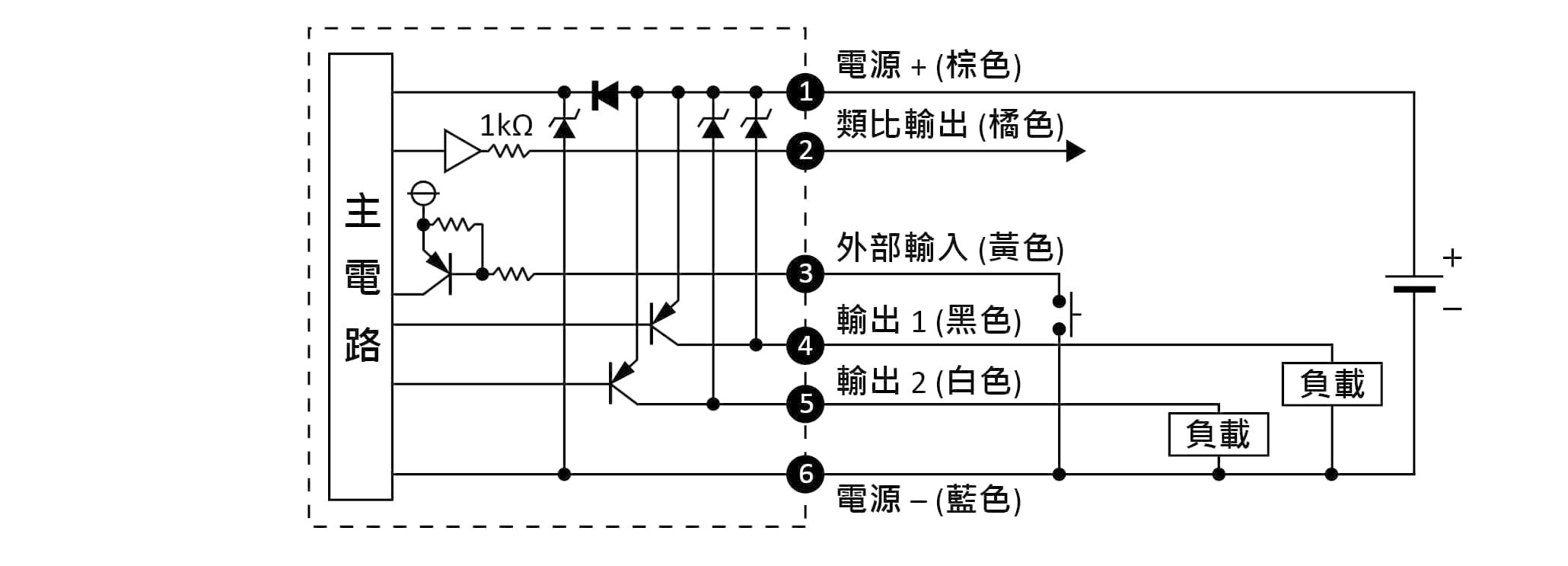

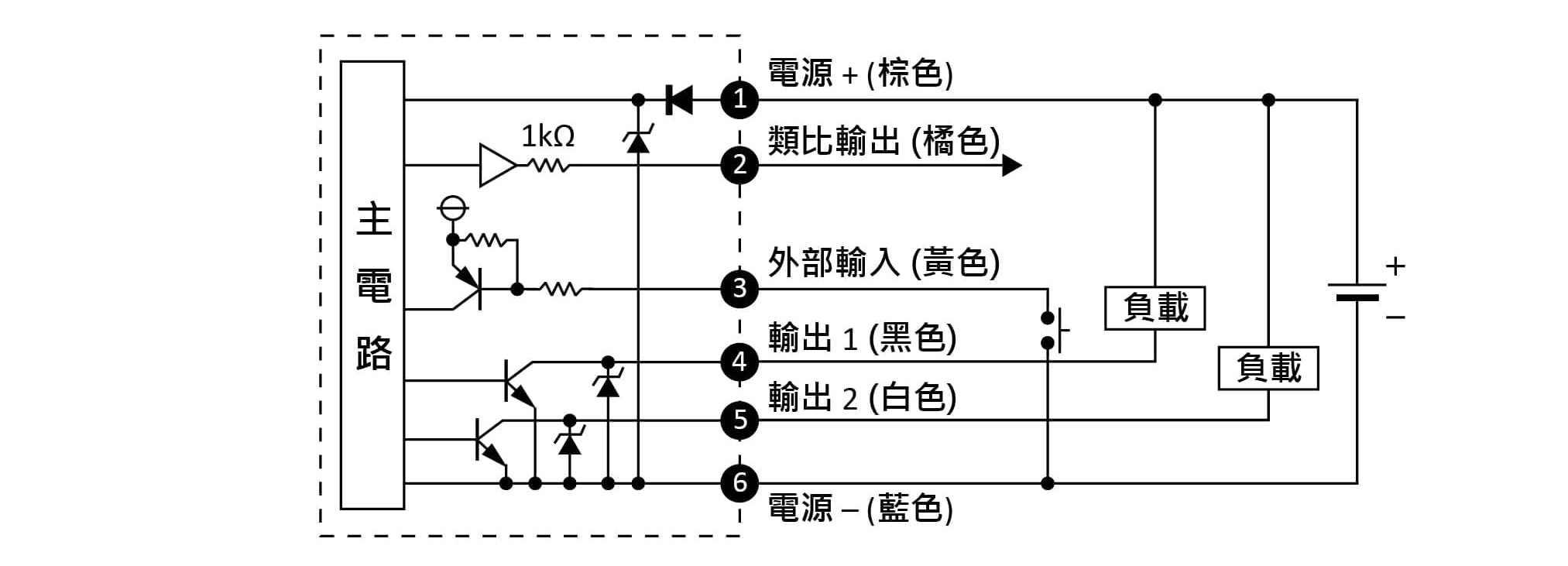

				2NPN 開集極輸出最大負載電流 : 125 mA 最大供應電壓 : 28 V DC 內部壓降 : ≤ 1.5V				2PNP 開集極輸出最大負載電流 : 125 mA 最大供應電壓 : 24 V DC 內部壓降 : ≤ 1.5V
開關輸出	反應時間	流量感測		800 ms( 50 ms , 80 ms , 120 ms , 200 ms , 400 ms , 1500 ms 可選擇)
	反應時間	壓力感測		2.5 ms ( 25 ms , 100 ms , 250 ms , 500 ms , 1000 ms , 1500 ms 可選擇)

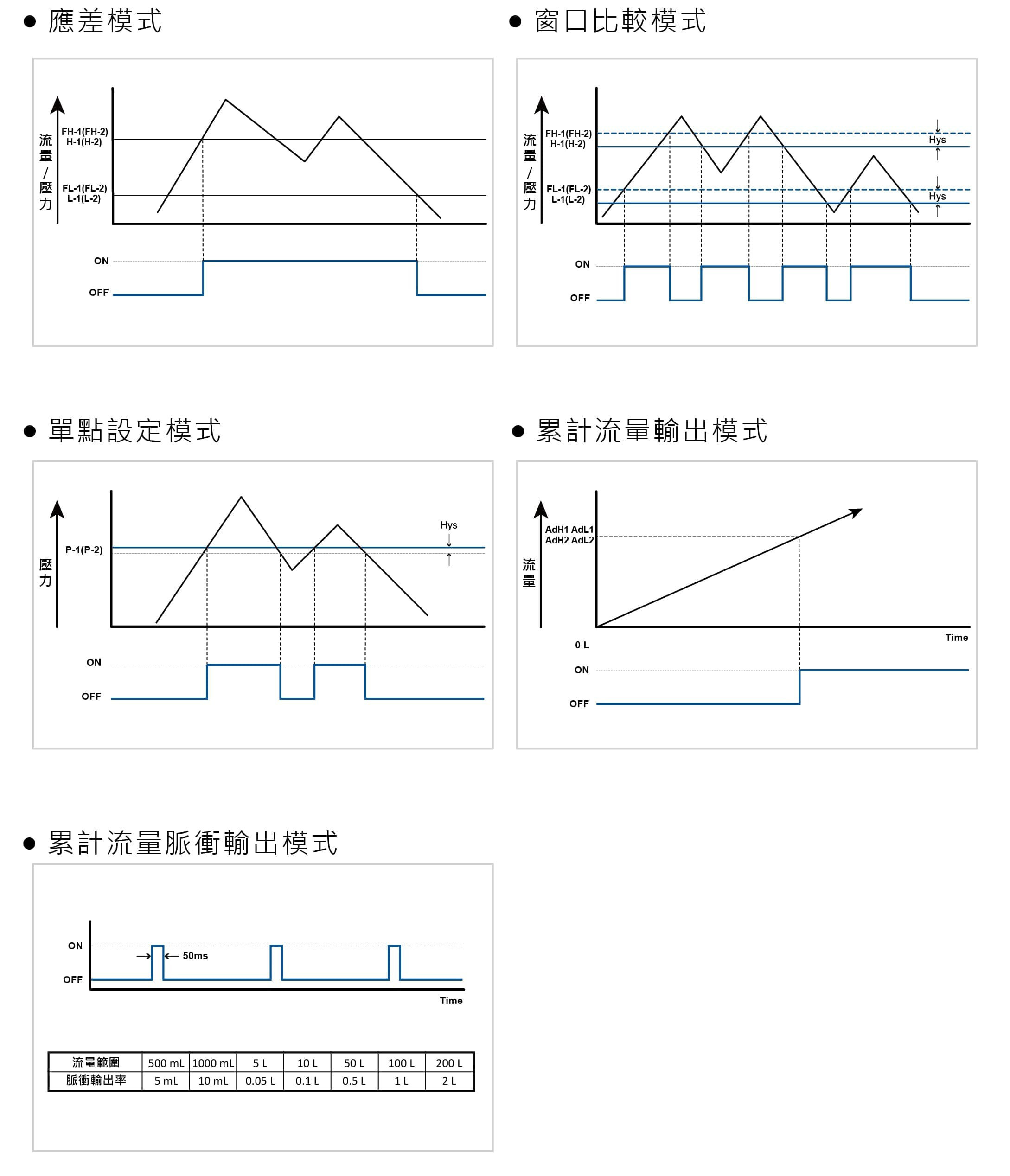

	輸出模式	流量感測		應差模式，窗口比較模式，累計流量輸出模式，累計流量脈衝輸出模式
	輸出模式	壓力感測		單點設定模式，應差模式，窗口比較模式
	應差			可調
	輸出短路保護			有
	累計脈衝輸出*1			5 mL/Pulse	10 5 mL/Pulse	0.05 5 L/Pulse	0.1 L/Pulse	0.5 L/Pulse	1 L/Pulse	2 L/Pulse
	累計脈衝輸出*1			0.02 ft³/Pulse	0.04 ft³/Pulse	0.2 ft³/Pulse	0.4 ft³/Pulse	2 ft³/Pulse	4 ft³/Pulse	7 ft³/Pulse
線性類比輸出	電壓輸出			輸出電壓範圍 : 1 ~5 V*6 輸出阻抗 : 1 KΩ
	電流輸出			輸出電流範圍 : 4 ~ 20 mA*6 負載阻抗 : ≤ 300 Ω
	反應時間			壓力傳感器 ≤ 50 ms；流量傳感器 ≤ 100 ms
外部輸入				無電壓輸入，< 0.4 V，≥ 30 ms

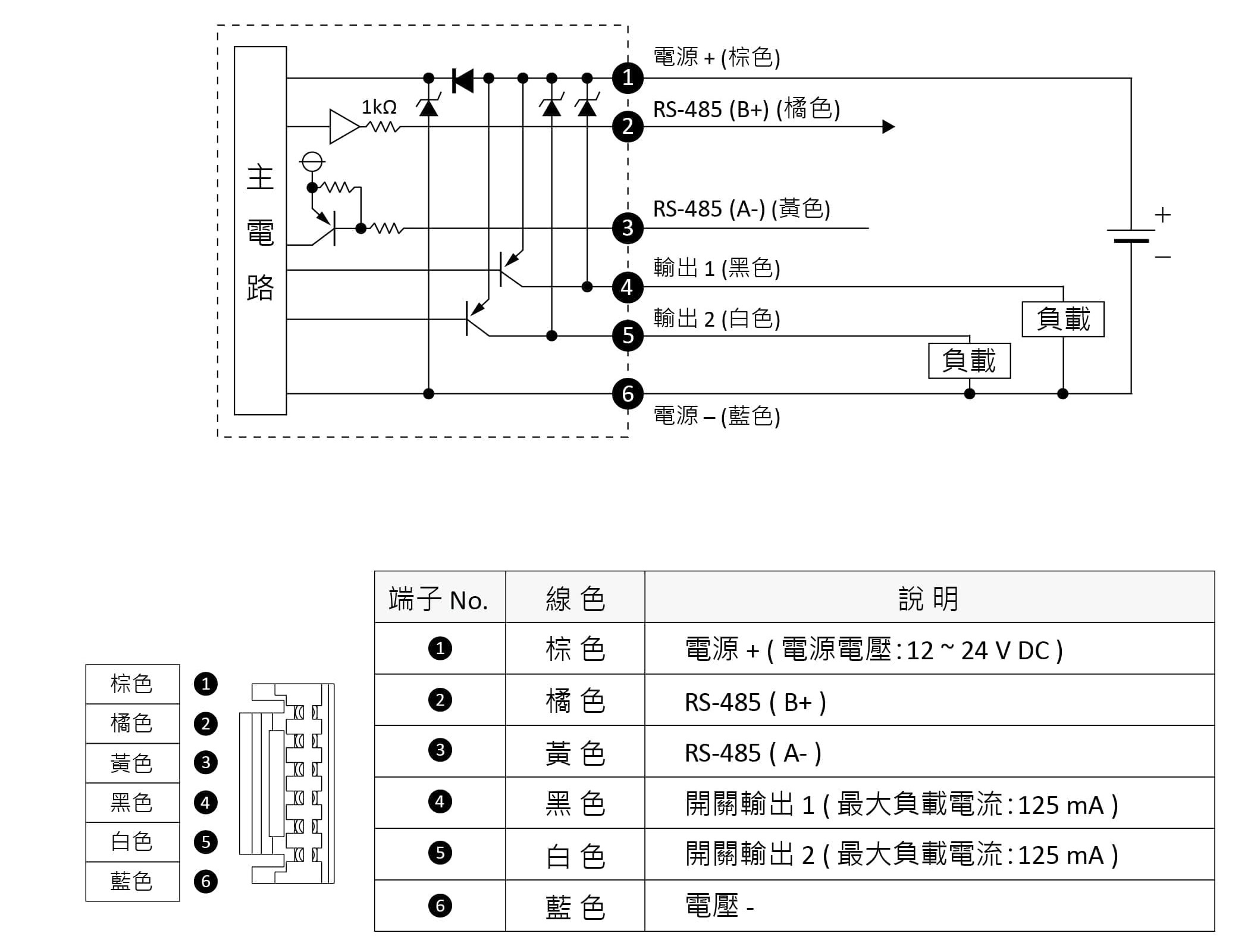

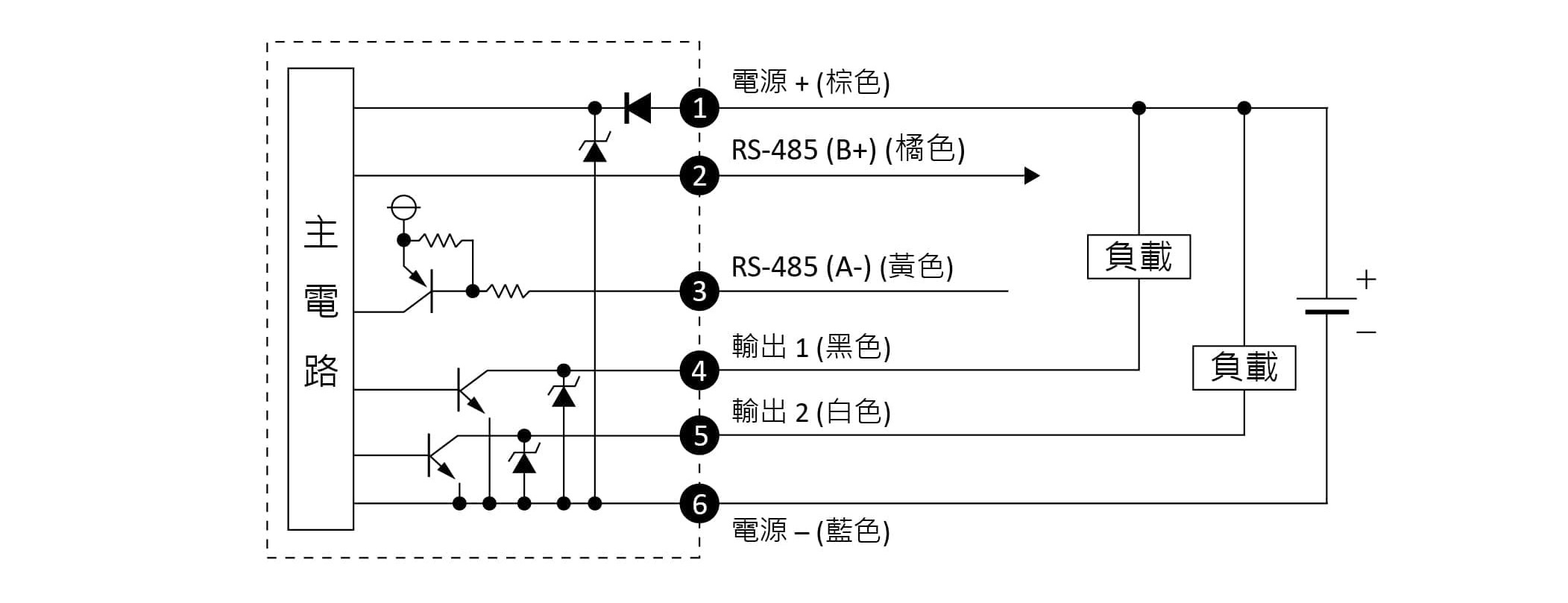

通訊介面				RS-485*7
電源		電源電壓		12 ~ 24 V DC ± 10%，漣波峰值 ≤ 10%
電源		消費電流		≤ 50 mA
耐環境	耐壓力			1000 kPa
	防護等級			IP40
	工作流體溫度			0 ~ 50℃(無水露及不結冰狀況下)
	周圍溫度			動作 : 0 ~ 50℃、保存 : -10 ~ 60℃ (無水露及不結冰狀況下)
	周圍濕度			動作及保存時 : 35 ~ 85% R.H. (無水露)
	絕緣阻抗			≥ 50 MΩ (500 V DC，引線及塑膠外殼間)
	耐電壓			1000 V AC1分鐘(引線及塑膠外殼間)
	耐振動			複振幅1.5 mm 或 10 G，每一分鐘 10Hz ~ 55 Hz ~ 10Hz，X、Y、Z每個方向各2小時
	耐衝擊			100 m/s² (10G)，X、Y、Z 方向各測3次
	EMC			IEC 61000-6-2, IEC61000-6-4
電線規格				∅4 耐油 PVC - 26 AWG (0.15²mm) - 6 芯
接頭	快速接頭∅6			●	●	●	●	●
接頭	快速接頭∅8								●	●
重量(包含2公尺的電線)				約 107g (∅6 接頭；約 110.5g (∅8 接頭)
