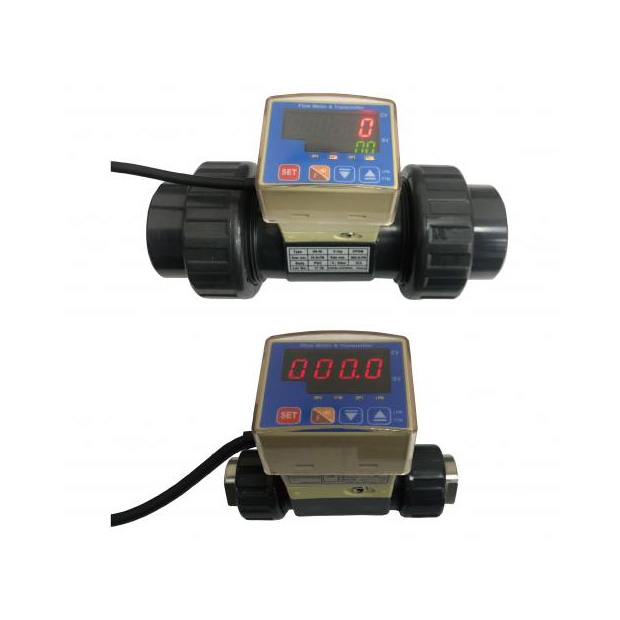

FFUBA - FT系列流量計 - 力通

FFUBA - FT系列流量計 - 力通

FFUBA - FT系列流量計專為追求高精度與彈性控制的場域設計，具備±1.0% max.測量精度，能精準掌握瞬間與累積流量數據。使用者可依應用需求選擇總流量計與脈沖流量的單位格式（公升、加侖、仟公升），提升數據管理效率。警報輸出支援NO／NC切換設定，並可調整警報送電延遲時間，提升警示應用的準確與反應彈性。整體結構模組化，適合整合於工業製程控制、水資源監測或能源管理系統中，是一款兼具高精度監控與高可程式化輸出的智慧型流量計。
－ ＋
加入詢價車
/
詳細介紹

產品特點



FT流量計
目錄下載(繁體)



  FT系列流量計




  1. 測量精度：FT系列流量計具備高達±1.0% max.的測量精度，確保精確的數據。
  2. 總流量計單位選擇：用戶可選擇總流量計的單位，包括公升、加倫和仟公升，以便適應不同需求。
  3. 瞬間流量計警報輸出狀態：瞬間流量計的警報輸出狀態（NO/NC）可根據實際需要進行設定，提供靈活的應用。
  4. 脈沖流量單位選擇：脈沖流量單位亦可選擇公升、加倫和仟公升，適應不同的計量要求。
  5. 警報輸出送電延遲時間設定：用戶可設定瞬間流量計警報輸出送電的延遲時間，進一步提高操作靈活性和精確度。



產品規格




訂購型號 : FTP - 15 - RS - PF - M12
                    1        2     3     4        5
1：Series / 系列
「FTM」= Paddle Wheel Flow rate Meter with transmitter
「FTP」 = Paddle Wheel Flow rate Meter & Flow total meter
「FTS」 = Paddle Wheel Flow rate Meter
「FTW」= Paddle Wheel Flow Sensor		 2：Pipe size / 管徑
「15」 = 「DN15(1/2”)」/「20」=「DN20(3/4”)」
「25」 = 「DN25(1”)」/「40」=「DN40(1 1/2”)」
「50」 = 「DN50(2”)」
3 : Communication or Transmitter / 通訊或傳送方式
「Non」 = Without communication
「RS」  = FTP series with RS-485 or MODBUS selectable
「A」    = FTM & FTW series with Transmitter (4~20mA)
「V」    = FTM & FTW series with Transmitter (0~5V)
「P」    = FTW series pulse output only		 4：Material of Union / 接管材質
「PP」  = PP
「PF」  = PVDF
「PVC」= PVC
「ST」   = SUS 316		 5：Connection method / 出線方式
「Non」= Lead wire(3m)
「5m」  = Lead wire(5m)
「M12」  = Connector M12



規格 Description
量測流體 Water or Chemical fluid
量測精度 ±2.0% of F.S. @25°C
最大流速 10m / s max.
最小流速 0.3m / s min.
工作壓力 5 kg / cm2
流量範圍 10 : 1
反應時間 Real time
材質 Paddle : Tefzel ; Body : PP
工作溫度 「PVC」< 50°C /「PP」<  80°C / 「PF」< 100°C / 「ST」< 120°C
工作環境 -20°C ~ +80°C ; 35% ~ 85% RH
保護等級 IP-65
認證 CE



型號 FTS-☐☐ FTP-☐☐ FTM-☐☐ FTW-☐☐
工作電壓 10 ~ 30VDC 12 ~ 24VDC
消耗電流 60mA max.
瞬間流量計 0.0 ~ 999.9 LPM (4 digits) Non
控制輸出(LPM) Relay NPN (150mA max.) Non
總流量計 Non 0 ~ 999999 (6 digits) Non
控制輸出(FTM) Non NPN (150mA max.) Non
傳送器 Non 4 ~ 20mA or 0 ~ 5V
通訊模式 Non RS-485(Optioned) Non
管徑 1/”  , 3/4” , 1” , 1 1/2”, 2”
認證 CE

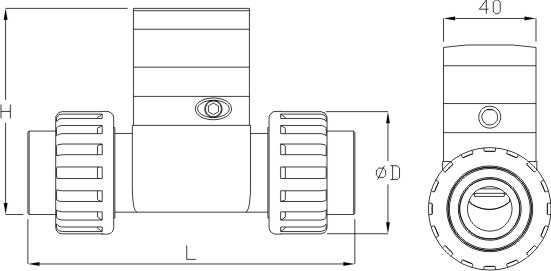

Pipe size 管徑 H L øD
FTW FTM / FTP All type
Pulse output Linear output
DN15 78 86 95 140 41
DN20 80 88 97 150 53
DN25 83.3 91.3 100.3 160 60
DN40 101.6 109.6 118.6 185 83
DN50 115.4 123.4 132.4 196.8 110



產品尺寸



產品尺寸

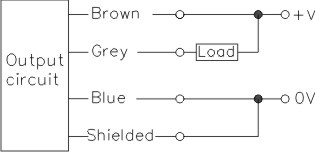

產品線路圖




FTW-☐☐-P-☐☐ FTW-☐☐-V-☐☐ / FTW-☐☐-A-☐☐
FTW-☐☐-P-☐☐產品線路圖 FTW-☐☐-V-☐☐ / FTW-☐☐-A-☐☐產品線路圖
Brown 12~24VDC Black +(0~5V
or
4~20mA)
Brown 12~24VDC Grey Pulse
output		 Blue 0V White -(0~5V or
4~20mA)
Blue 0V Shielded Shielded
wire		 Grey Paddle
Pulse out		 Shielded Shielded
wire



FTP-☐☐ FTM-☐☐
FTP-☐☐ FTM-☐☐
Brown 10~30VDC Yellow (+)RS-485 Brown 10~30VDC Yellow +
(4~20mA)or(0~5V)
Blue 0V Grey (-)RS-485 1 Blue 0V Grey -(0~5 or 4~20mA)
Black Flow total
meter
output		 White Flow total
meter
output		 Black Flow total
meter
output		 White Flow total
meter output



FTS-☐☐

FTS-☐☐產品線路圖
 Brown 10~30VDC
Blue 0V
Black NO
White COM
