產品特點

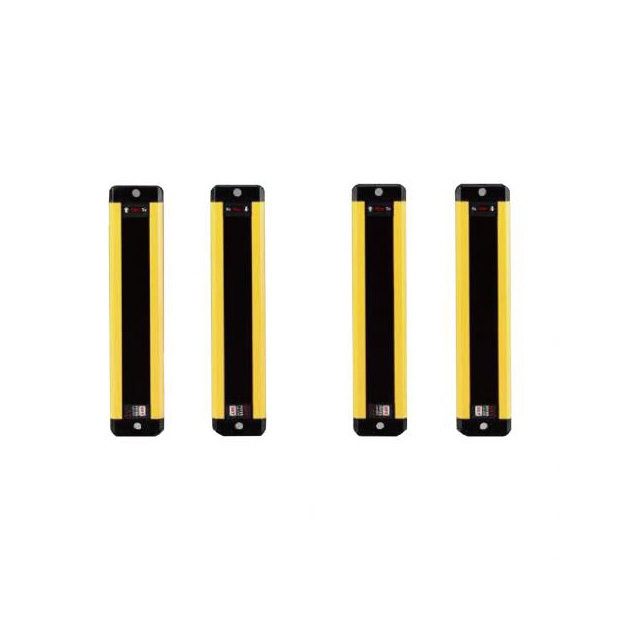

新薄型區域光幕LA1-5
- 超薄厚度：厚度僅12.0mm，適合空間受限的應用場合。
- 頻率切換：可切換A、B兩種頻率，有效防止互相干擾，保證穩定性。
- 檢測距離：可在短距離1.6m和長距離3.2m間切換，靈活應對不同需求。
- 防護高度：防護高度100mm，光軸間距25mm，提供精確的檢測和保護。
- 價格優勢：價格具競爭力，性價比高。
產品規格
| 型號 Model | LA1-5N | LA1-5P | LA1-11N | LA1-11P |
|---|---|---|---|---|
| 輸出方式 Output method | NPN | PNP | NPN | PNP |
| 光軸數 Beams | 5 beams | 11 beams | ||
| 光軸間距 Beam pitch | 25 mm | 10 mm | ||
| 最小檢測物 Sensible object | Opaque object 30Φ min. | Opaque object 12Φ min. | ||
| 保護高度 Protection high(mm) | 100mm | |||
| 安裝距離 Setting distance | Standard range: 0.1m ~ 1.6m or Long range: 0.2m ~ 3.2m selectable | |||
| 工作電壓 Operating voltage | 24 ± 20%VDC ； Ripple ±20% P-P max. | |||
| 消耗電流 Current consumption | 60 mA max. | |||
| 最大輸出電流 Output current | 50 mA max. | |||
| 輸出狀態 Output status | All light channel light NO | |||
| 保護電路 Prote ction circuit | Short circuit & polarity reversed protection | |||
| 反應時間 Response time | 10 ms max. | |||
| 復歸時間 Reset time | Output reset time < 200 ms | |||
| 耐外亂光 Illumination | Lamp < 10,000 LUX ； Sunlight < 20,000 LUX | |||
| 保護等級 Protection class | IP - 65 | |||
| 接線方式 Connection method | Tx: 3c-4Φ-3m : Rx : 4c-4Φ-3m | |||
| 外殼材質 Housing method | Housing: Aluminum； END CAP: PBT； Front cover: ACRYLIC | |||
| 使用環境 Circumstance | 0℃ ~ 50℃； 25% ~ 85% RH | |||
| 抗震動 Vibration resistance | 10 ~ 55 HZ/1.5mm； 2小時/X.Y.Z方向 | |||
| 認證標準 Classification | CE MARK RoHS | |||

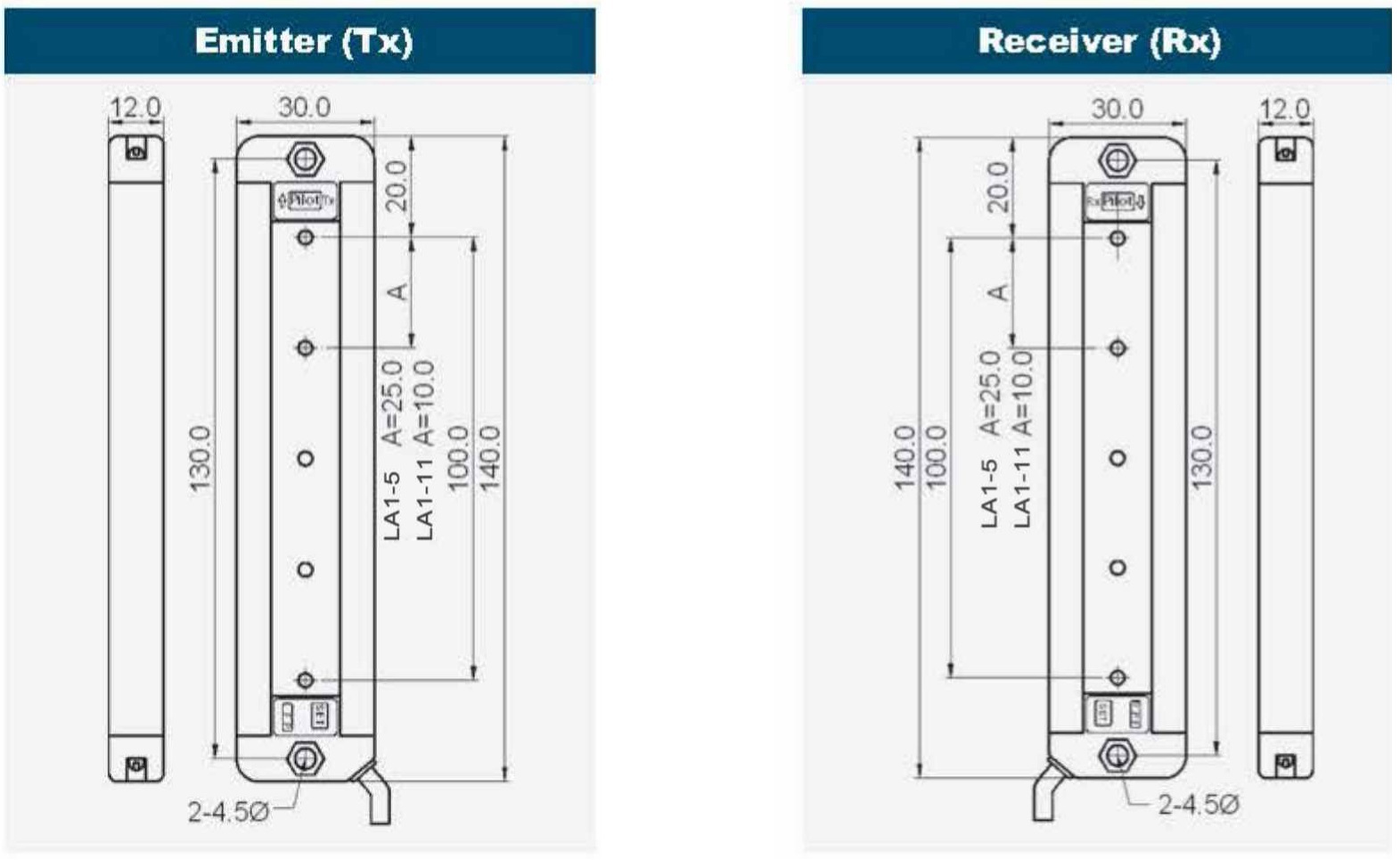

產品尺寸
其他相關資料
功能設定
如何選擇發射頻率
防止互相干擾，可選擇發射頻率及接收頻率
投光器「Tx」或接收器「Rx」按「SET」3秒放開後可切換發射頻率，「Fre」(黃燈)亮著 : 頻率(A)；「Fre」LED (黃燈) 熄掉 : 頻率 (B)
＊務必選擇一樣的投光器「Tx」或接收器「Rx」頻率否則會無法正常工作 !
如何設定安裝距離
投光器「Tx」按「SET」10秒放開後可切換設定距離
標準距離型 :
藍燈亮著 : Sd (A) = 0.2m ~ 3.2m； 藍燈熄掉 Sd (B) = 0.1m ~ 1.6m
長距離型 :
藍燈亮著 : Sd (A) = 0.5m ~ 12.0m； 藍燈熄掉 Sd (B) = 0.2m ~ 6.0m
如何選擇輸出狀態
接收器「Rx」按「SET」10秒放開後可切換輸出狀態，OP燈顯示輸出狀態。
正常狀況 : OP燈熄掉/輸出ON； 遮光狀況 : OP燈亮著/輸出OFF

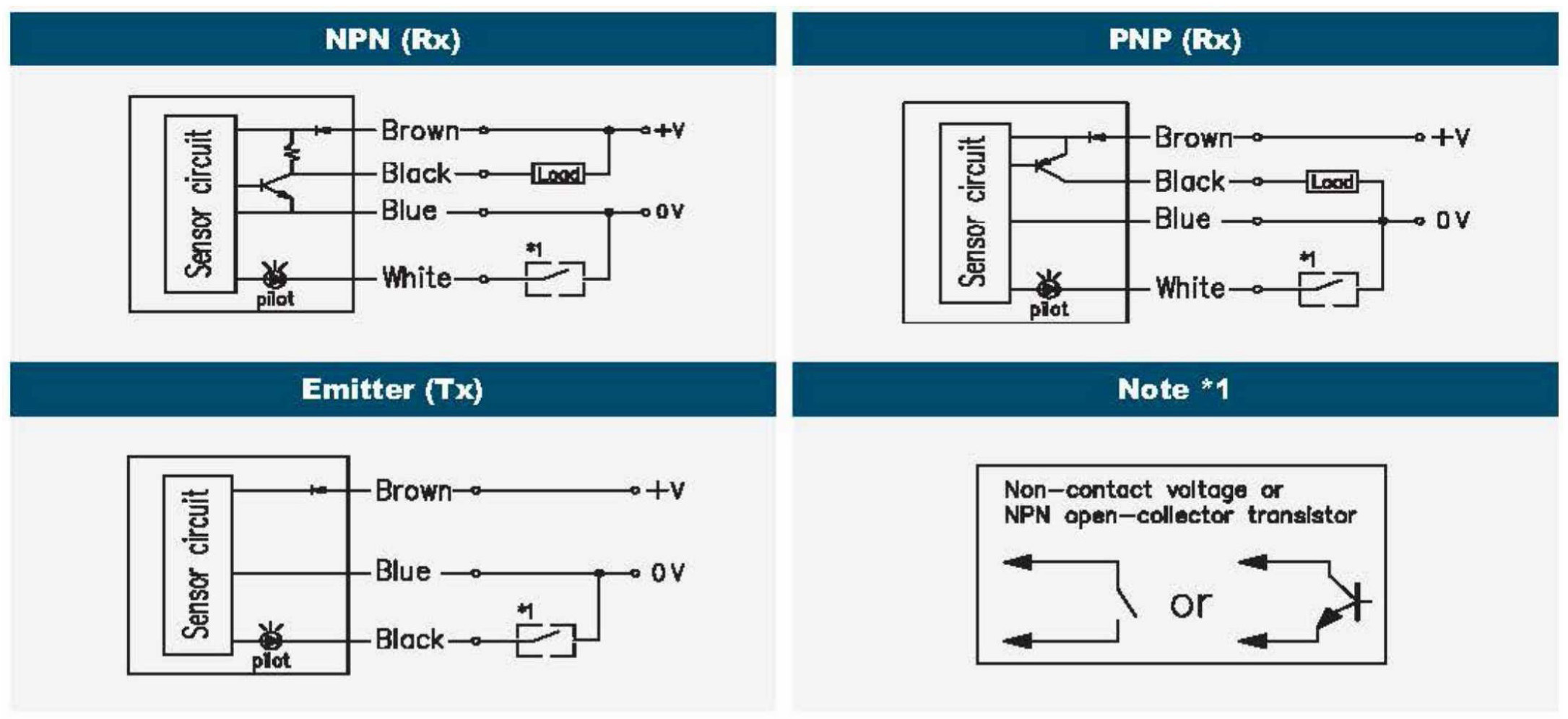

電路接線圖

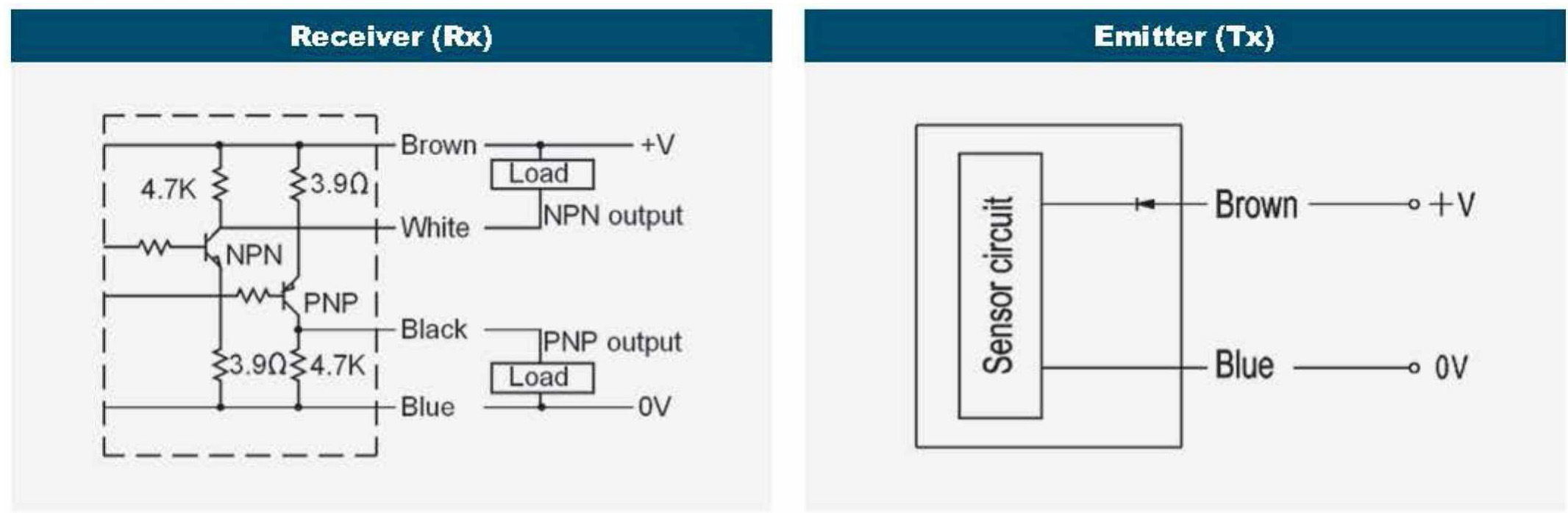

電路接線圖
